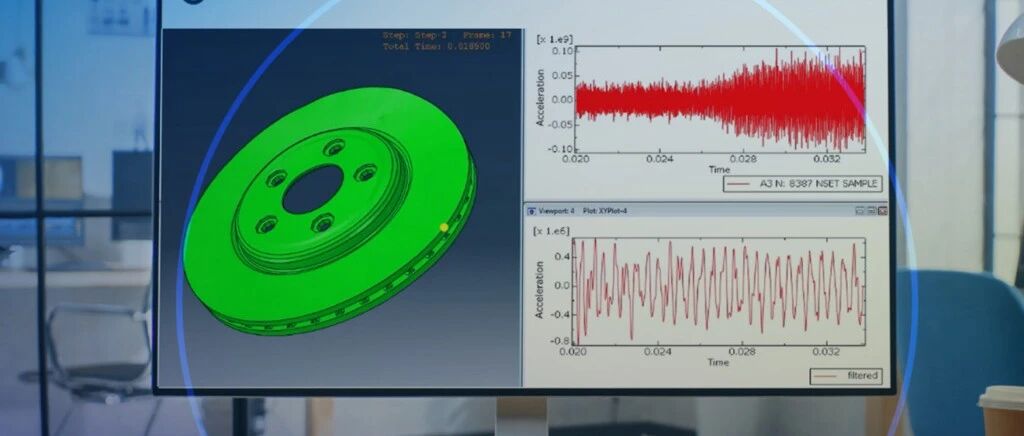

有限元 · FEA · 显式动力学 · 信号处理 · 工程仿真最佳实践📌 核心要点速览输出滤波的本质：用数学方法去除仿真数据中的噪声，还原真实物理响应 混叠（Aliasing）：采样频率不足时产生的"假信号"，会严重误导工程判断 运行时滤波（Abaqus/Explicit）：在数据写入ODB前进行，是最关键的第一道防线 后处理滤波（Abaqus/Viewer）：支持双向滤波，无相位偏移，适合对比分析 6倍法则：输出采样率 = 目标截止频率 × 6，是配置抗混叠滤波器的黄金准则 MAX/ABSMAX操作：无需保存海量帧数，即可高效捕捉极值，强烈推荐 你有没有遇到过这种场景：跑完一个碰撞仿真，打开加速度时程曲线，曲线上下振荡得像心电图，根本看不出结构的真实响应；或者做了一个显式动力学分析，动画里零件的旋转方向居然和约束施加的方向相反，怀疑自己的边界条件设错了，折腾了半天才发现——问题根本不在模型，而在于你的动画帧率太低，产生了混叠效应。这是我18年CAE生涯里，见过无数初学者——甚至不少有经验的工程师——都踩过的坑。在有限元分析（FEA）的世界里，特别是用Abaqus/Explicit处理显式动力学问题时，原始输出数据里充斥着大量高频噪声。这些噪声本质上是求解算法的一部分，数学上完全"正确"，但如果不加处理，它们会彻底掩盖结构的真实物理行为。今天这篇文章，我想把Abaqus输出滤波（Output Filtering）这个话题从头讲透——什么是混叠、为什么会发生、如何用运行时滤波和后处理滤波两道工序彻底解决它，还有我在实际项目里总结的一套行之有效的工作流程。读完之后，你应该能立刻用起来。①什么是输出滤波，为什么在Abaqus/Explicit里至关重要？所谓输出滤波，就是对仿真结果施加数学处理，过滤掉不想要的高频噪声，突出结构真正关心的物理响应。在显式动力学仿真中，求解器以极小的时间步长（通常是微秒量级）逐步推进。每一步的计算结果都是"真实的"，但当你把数千个时间步的数据拼在一起看，会发现曲线充满了高频振荡——这些振荡有些是网格本身的数值色散效应，有些是高阶模态的响应，它们与你真正关心的结构动力响应（比如碰撞峰值力、主要振动频率）叠加在一起，极难区分。为什么显式动力学特别严重？Abaqus/Implicit用迭代方法求解，天然有一定的数值耗散；而Abaqus/Explicit是时域显式推进，几乎没有数值耗散，高频成分会完整保留在结果里。这就是为什么输出滤波在显式分析中是"必选项"，而不是"可选项"。混叠（Aliasing）：被严重低估的数据陷阱信号采样的基本原理混叠的本质，用一句话概括：你用太低的频率对一个高频信号进行采样，得到的是一个根本不存在的"假信号"。信号处理领域有一个奠基性定理——奈奎斯特-香农采样定理（Nyquist-Shannon Sampling Theorem）：采样频率 ≥ 2 × 信号最高频率分量（奈奎斯特频率）如果你的输出频率低于这个阈值，数据点虽然落在真实曲线上，但连起来却会构成一条子虚乌有的低频曲线，完全歪曲了结构的动力行为。🖼建议配图：奈奎斯特采样示意图真实高频曲线（实线）与低频采样点（圆点）连接后形成的混叠曲线（虚线）对比混叠在工程仿真中的两种典型表现表现一：动画里的"逆转风扇"想象你在仿真一个涡轮风扇叶片飞出并撞击机匣的事故场景。你的转速约束是逆时针旋转，但动画播放出来，风扇看起来在顺时针慢慢转——方向完全相反！你可能开始怀疑边界条件是不是设错了，把模型翻来覆去检查一遍。其实问题非常简单：动画帧率太低，每帧之间风扇转过的角度超过了采样所能捕捉的范围，就像老电影里马车轮子"倒转"的效果一样。表现二：时程曲线里的"假振动"考虑一根悬臂梁突然卸载后自由振动的场景：以每个时间增量输出一次，得到清晰的振动曲线；但如果每几百个增量才输出一次，那些散落的数据点连成的"曲线"振幅更小、频率更低——看起来像一个阻尼更重、响应更慢的结构，与实际行为相去甚远。最大风险：你通常没有"正确答案"作参照在简单算例里，我们可以拿高密度采样的结果做对比，发现混叠。但在真实的复杂工程模型里，你通常只有那一份数据。如果不了解混叠，你可能把"假信号"当作真实结构响应，做出错误的设计决策。哪些输出变量最容易被混叠"坑到"？输出变量 混叠敏感度 原因 工程建议 位移（U） 低对加速度积分两次，天然平滑 通常无需特殊处理 速度（V） 中对加速度积分一次，含适量高频 适当注意采样率 加速度（A） 高直接反映网格中传播的应力波 必须配合滤波，否则噪声淹没响应 反力（RF） 高与加速度同属"原始信号" 碰撞/冲击分析中必须滤波 老鸟经验反力曲线是最容易被忽视的"重灾区"我做过一个汽车前防撞梁碰撞分析，客户的验收指标之一是B柱门洞处的侵入量和反力峰值。初始输出设置没有加任何滤波，反力峰值达到了48 kN——客户立刻质疑超标。我把输出频率提高、加上抗混叠滤波后，真实峰值是34 kN，完全合规。那次差点给项目组惹了大 麻烦。从那之后，我的工作规范里有一条铁律：碰撞/冲击类仿真，加速度和反力输出，滤波不是可选项。③Abaqus的两套滤波工具：运行时 vs 后处理运行时滤波（Runtime Filtering）：数据的第一道防线运行时滤波在求解过程中实时进行，数据写入ODB之前就已经过滤完毕。这是最关键的一道工序，因为一旦混叠数据被写进ODB，丢失的高频信息就永远无法恢复。Abaqus/Explicit通过 *FILTER 关键字提供三种经典滤波器类型：滤波器类型 通带特性 阻带特性 适用场景 Butterworth 最平坦（无纹波） 滚降较慢 通用首选，工程中最常用 Chebyshev I型 有纹波 滚降比Butterworth更陡 需要更锐利截止特性时 Chebyshev II型 平坦 有纹波，滚降陡 对通带纹波敏感的场景 内置抗混叠滤波器：最省力的正确做法对大多数工程问题，你根本不需要手动定义滤波器参数。Abaqus内置了一个自动抗混叠滤波器（Anti-Aliasing Filter），本质上是一个二阶低通Butterworth滤波器，关键在于它会自动设置截止频率：截止频率 = 输出采样率 ÷ 6举个实际例子：假设你请求每0.1667毫秒输出一次历史数据：参数 计算过程 结果 输出采样率 1 ÷ 0.1667×10⁻³ s 6,000 Hz 奈奎斯特频率 采样率 ÷ 2 3,000 Hz（高于此即产生混叠） 抗混叠截止频率 6,000 Hz ÷ 6 1,000 Hz截止频率设在1 kHz，所有1 kHz以上的高频成分在写入ODB之前就被大幅衰减，彻底消除了在3 kHz附近产生混叠的风险。内置滤波器的额外福利如果你设定的输出频率太低、导致抗混叠滤波器无法有效工作，Abaqus会主动抛出警告。这相当于软件帮你做了一道自检，是一个非常贴心的安全机制。关键词输入示例如下：** 定义抗混叠滤波器*FILTER, NAME=ANTI_ALIAS, TYPE=ANTIALIASING** 历史输出请求：引用滤波器*HISTORY OUTPUT, TIME INTERVAL=1.667E-4, FILTER=ANTI_ALIASA, V, RF后处理滤波（Abaqus/Viewer）：双向滤波，无相位偏移如果你已经把高分辨率数据存进了ODB，可以在Abaqus/Viewer里通过Operate on XY Data对话框进行进一步滤波。后处理滤波的最大优势是：运行时滤波是单向（单遍）滤波：求解器只能顺着时间方向处理数据，无法"预见未来"，因此会引入一个相位偏移（时间延迟）——滤波后的峰值会略微滞后于真实信号。Viewer里的后处理滤波是双向（双遍）滤波：先正向、再反向处理一遍，两次引入的相位偏移相互抵消，滤波结果与原始信号在时间上完全对齐。🖼建议配图：单向滤波 vs 双向滤波相位对比图展示运行时单向滤波（有相位偏移）与Viewer双向滤波（无相位偏移）的时程曲线叠加对比老鸟经验什么时候单向滤波的时间偏移会"要命"？多数情况下，运行时滤波引入的相位偏移很小，实际影响有限。但有一个场景你必须注意：当你需要精确关联两个事件发生的时间先后顺序时，比如"A点加速度峰值"和"B点接触力峰值"到底哪个先达到峰值，时间偏移就会干扰判断。我的处理方式：先用运行时滤波保证数据质量，关键时序分析时再到Viewer里用双向滤波复核一遍，两者结论一致才放心写进报告。④我的实战配置经验：如何确定输出频率和截止频率Step 1：先做频率分析，摸清结构的"频率家底"在跑显式动力学分析之前，我强烈建议先用Abaqus/Standard做一个自然频率提取（Frequency Extraction）。这能告诉你结构的各阶固有频率，你才知道自己真正关心的动力响应落在什么频率范围。** 频率提取分析步*STEP*FREQUENCY, EIGENSOLVER=LANCZOS20, ** 提取前20阶模态*END STEP大多数结构工程问题，工程师真正关心的频率范围在50 Hz到5,000 Hz之间——远低于控制稳定时间步长的最高频率（通常在数十甚至数百kHz量级）。Step 2：用"6倍法则"反推输出时间间隔确定了目标截止频率，按以下步骤反推输出设置：1确定截止频率例如，关心的最高结构响应频率为 5,000 Hz2计算采样率采样率 = 6 × 5,000 = 30,000 Hz3换算时间间隔输出间隔 = 1 ÷ 30,000 ≈ 3.33×10⁻⁵ s4冗余验证条件允许时，采样率提高2倍，宁可多存数据注意：过度滤波同样会造成误判如果截止频率设得太低，不仅噪声被滤掉，真实的结构振动响应也会被削掉。结果看起来非常"干净平滑"，实则峰值幅度严重偏低，就像给一个复杂结构套上了重阻尼外壳，完全失真。滤波的目标是去噪，不是磨平响应。Step 3：用MAX/ABSMAX操作高效追踪极值这是我在实际项目里极度依赖、但很多工程师没用过的功能：在 *FILTER 或 *OUTPUT 定义里加上 OPERATION 参数，可以直接追踪整个仿真过程中的极值，而不用保存每一帧的场输出。参数 功能 典型应用场景 OPERATION=MAX 记录到当前时刻为止的最大值 最大应力、最大变形追踪 OPERATION=MIN 记录最小值 压缩载荷、负压区追踪 OPERATION=ABSMAX 记录绝对值最大值（不区分正负） 碰撞反力、冲击加速度峰值 ** 场输出：仅在步末保存一帧，记录整个过程中的最大主应变*FILTER, NAME=PEAK_FILTER, TYPE=ANTIALIASING,OPERATION=ABSMAX*OUTPUT, FIELD, TIME INTERVAL=9999., FILTER=PEAK_FILTER*ELEMENT OUTPUTPE, PEEQ老鸟经验ABSMAX帮我把ODB文件从80GB压缩到2GB做一个大型碰撞模型（约200万单元，200 ms碰撞过程），如果每毫秒保存一帧场输出，ODB轻松超过80 GB，处理起来非常痛苦。改用OPERATION=ABSMAX之后，场输出只在步末保存一帧，每个单元上存的是整个碰撞过程中的最大塑性应变和最大等效应力——ODB降到2 GB，同时极值位置和量级完全准确。Abaqus还会把极值发生的时刻写入结果文件，需要看那个时刻的详细状态时，再单独跑一个短时间段的精细输出就行。⑤滤波的副作用：相位偏移与端部畸变任何滤波器都不是完美的，使用时必须了解它可能带来的两类"副作用"。副作用一：相位偏移（时间滞后）运行时单向滤波会让滤波后的信号峰值在时间轴上略微右移（滞后）。通常这个偏移量很小，对大多数结论影响不大，但在精确时序分析中需要注意，必要时用Viewer的双向滤波复核。副作用二：端部畸变（End Distortion）滤波算法需要足够多的数据点才能正常工作。在信号的起始段和末尾段，数据窗口不完整，滤波结果会出现"振铃"或失真。实战提示：关键事件不要发生在步骤末尾如果你最关心的物理事件（比如最大冲击峰值）恰好发生在分析步的最后时刻，端部畸变可能会严重扭曲它的滤波表示。解决办法很简单：把分析步时长适当延长，让关键事件发生在时域的中间段，远离两端，端部畸变的影响就可以忽略。⑥工程应用场景与完整推荐工作流应用场景 关注输出变量 推荐滤波策略 整车碰撞安全分析 加速度、侵入量、接触力 运行时抗混叠滤波 + ABSMAX极值追踪 跌落冲击仿真 反力、应力、加速度 运行时Butterworth + 动画帧率检查 结构高频振动分析 速度、加速度 先做频率分析定截止，再配置6倍法则 爆炸/冲击波传播 压力、应力波 高采样率 + 运行时滤波，慎用过低截止 准静态显式分析 力-位移曲线 动态效应很小，通常无需特殊滤波 推荐的标准工作流1频率分析显式分析前，先用Standard提取固有频率，确定关注频段2运行时滤波配置抗混叠滤波器，按6倍法则设定输出时间间隔3极值追踪场输出配合MAX/ABSMAX，大幅压缩ODB体积4后处理复核在Viewer里用双向滤波比对，确认时序关键结论⑦未来趋势与延伸阅读从2024年到2027年，我认为有几个方向值得关注：机器学习辅助滤波：传统滤波器需要人工设定截止频率，而基于深度学习的自适应滤波正在研究中，能根据信号特征自动识别噪声成分，实现更精准的去噪，有望在3-5年内走进主流仿真工具链。仿真全流程数据管理：3DEXPERIENCE平台已经开始将滤波配置纳入版本控制体系，确保截止频率、抗混叠设置、输出间隔等参数与模型版本完整关联，实现全流程可溯源。这一趋势在航空、汽车头部企业正在快速普及。实测-仿真联合验证中的滤波一致性：越来越多的工程团队意识到，仿真与试验对比时，必须使用完全相同的滤波参数（比如SAE J211标准滤波器），否则"数据匹配"在方法论上就是不成立的。这一议题在近几年的CAE行业规范里讨论热度很高。延伸阅读推荐Abaqus官方文档关于 *FILTER 关键字的完整说明；SAE J211-1《碰撞试验仪器标准》（了解CFC滤波器分级体系，与Abaqus滤波对应关系）；Abaqus/Explicit用户手册第6章：输出变量与输出控制。你在仿真中遇到过哪些噪声"坑"？欢迎在评论区分享你遇到的数据噪声问题、踩过的混叠陷阱，或者你的滤波参数配置经验。我每周都会回复技术问题！来源：ABAQUS仿真世界
