详解卫星热控设计全流程与工程经验



干卫星热控这么多年，回头捋一遍完整的研制流程，其实每个环节都离不开经验和判断。从最初拿到任务书和单机数据，到最终卫星在轨稳定运行，中间要走过十几个关口——输入核对、仿真迭代、方案优化、出图采购、装星实施、热试验验证、出厂运输、发射场操作，再到飞控值班等。哪一个环节出了岔子，都可能让前面所有努力打水漂。下面咱们就把这个流程从头到尾捋一遍。

一、输入获取：热控设计的起点

热控设计的第一步不是盲目的开始画图、仿真，而是把所有输入条件搞清楚，这些是我们所有卫星热控设计的基石。这些输入大致分为以下几类。

单机热耗是最核心的输入。各单机承制方提供的热耗数据通常分几种：正常工作模式下的稳态功耗、峰值功耗、开机瞬态功耗，还有存储模式的功耗。这里面有个坑——单机厂家给的热耗往往偏乐观，实际测试时可能会高出不少。所以拿到热耗数据后，第一件事是做热耗归总与分配。把所有设备的热耗列一个总表，看看热耗最集中的是哪几台，它们装在什么位置。热控设计师一定要在结构方案阶段就介入，把“热耗大的设备分散布置”这个要求塞进去，不然等结构布局定型了再提，那就真的不太好做了，即使后续做了改动，结构设计师也会对你心有怨言。

轨道参数决定了卫星外面的热环境。轨道高度、倾角、降交点地方时这些参数直接影响卫星受晒的时间和太阳入射角。太阳同步轨道和地球静止轨道的外热流条件完全不是一个量级，前者要算地影期，后者基本一直晒着。还有卫星的姿态模式——对日定向还是对地定向，三轴稳定还是自旋稳定——这些都会影响哪些面受晒、哪些面散热。

温度指标是各单机给出的生存和工作的温度范围。有的单机要求±2℃的精密控温，有的宽泛到-20℃到+50℃就行。光学载荷往往要求最高，比如某遥感卫星的主载荷相机要求控制在19.7到20.3℃之间。热控设计的所有工作最终都是围绕满足这些温度指标展开的。

拿到这些输入之后，还要和结构、姿轨控、电源等分系统反复对接口——结构决定了热控措施能装在哪儿，姿轨控决定了卫星的朝向和受晒情况，电源决定了主动加热能分到多少功率。这些接口对不齐，后面改起来就是大工程。卫星总体热控设计师全能修炼手册：从入门到精通-同行都在转

二、热仿真：算不准也得算

输入齐了之后就开始建热模型。热控仿真常用的软件有Thermal Desktop、UG/NX这些。建模分两块：几何模型和热数学模型。几何模型描述卫星的外形、各面的朝向、设备的位置；热数学模型描述热量怎么传——导热路径、辐射角系数、接触热阻这些。

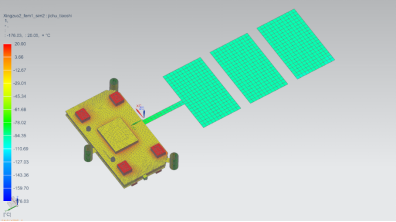

仿真要做的事情是算卫星在各个轨道工况下的温度分布。工况一般包括高温工况（太阳常数最大、设备全开）、低温工况（太阳常数最小、设备最小功耗）、还有各种过渡工况。算出来的温度要和单机的温度指标逐项核对，超标的设备就得想办法调整。

做仿真这么多年，最大的体会是模型永远算不准，但不算更不行。材料的热物性参数有偏差，接触热阻是估计的，多层隔热组件的性能也有离散性。所以仿真更多是用来做趋势判断和方案比对的——比如比较A方案和B方案哪个温度更低，而不是纠结于某个具体测点算出来是23.5℃还是24.2℃。工程上一般要求仿真与最终热试验结果的偏差控制在±3℃以内就算合格。

三、热仿真优化：反复迭代的过程

仿真出来如果发现某些设备温度超标，就要开始优化了，这也是我认为热控设计包括结构设计也一样，优化是最难的点，也是最体现设计师水平的点。优化的手段说来说去就那几种，但怎么组合、用到什么程度，那就要看设计师的智慧和经验了。

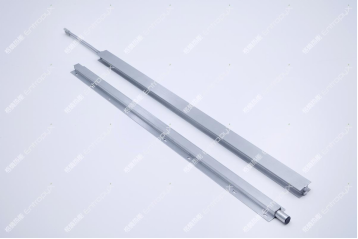

被动热控是首选——没有活动部件、不耗电、可靠性高。常用的被动措施包括：喷涂不同发射率和吸收率的热控涂层、包覆多层隔热组件、安装热管、在接触面填充导热填料等。如果某台设备温度偏高，可以给它加散热面、涂高发射率涂层、或者用热管把热量导到冷板上去。如果温度偏低，就给它包多层减少散热、或者涂低发射率涂层减少辐射。

主动热控是被动措施调不过来才用的——主要是电加热器。加热器的功率和控温策略要仔细设计，既要保证低温工况能加得上热，又不能浪费宝贵的卫星电源。有的高精度控温场合用PID闭环控制，把温度稳定在设定点附近；有的简单用开关控制，温度到了上限就关、到了下限就开。

优化的过程往往是牵一发而动全身。给A设备加了散热面可能挡住B设备的散热路径；加强了某块的隔热可能导致相邻区域温度升高。所以优化不是单点调整，而是要在整星层面反复迭代，直到所有设备都在指标范围内。

这时候热控设计师要和结构设计师来回沟通——热控想要的散热面位置结构上能不能开孔？热管要预埋在舱板里结构同不同意？这种交叉迭代很耗时间，但绕不过去。

四、详细设计与出图

仿真优化通过之后，就进入详细设计阶段。这一阶段要把之前确定的热控方案落实到每一张图纸、每一个零件上。

热控布局图要标清楚每台设备用什么热控措施——哪几台共用一个散热面、哪个设备包几层多层、加热片贴在什么位置。热控涂层图要注明每个外表面和内表面喷什么漆、喷多厚。加热片图纸要标注加热片的功率、尺寸、粘贴位置、走线路径。多层设计图要给出每块多层的层数、每层用的什么材料、裁剪尺寸、搭接方式。

三维数字化设计现在越来越普及。在CATIA或Pro-E里建好卫星的三维模型，热控多层可以直接在三维模型上进行数字化包覆和分块设计。这样出图更准确，也方便和结构、总装协同。

出图的时候要注意可实施性——图纸画得再漂亮，工人装不上也是白搭。比如多层在拐角处怎么裁剪、在穿舱孔处怎么和舱板的多层搭接、加热片的引线怎么走才不会和结构干涉——这些细节图纸上都要表达清楚。有经验的老师傅常说：好图纸是工人拿着就能干的图纸。

这里我个人有一点不成熟的想法，供大家批判，在绘制图纸时候，尤其是对于现阶段大批量，快周期的卫星来说，每张图纸不可能画的尽善尽美，但是如果能够抓住重点，能够让加工或者施工的人员看懂可操作、不出错即可，不必过分追求图纸的规范性。3-5年卫星结构设计师年薪30-45万！我梳理出一张完整的技能图谱

五、物料采购

图纸出了就开始采购。热控物料的种类说多不多说少不少：热控涂层（白漆、黑漆、OSR二次表面镜等）、多层隔热材料（聚酰亚胺薄膜、镀铝聚酯薄膜、间隔织物等）、热管、加热片（聚酰亚胺覆铜箔或蚀刻箔加热器）、热敏电阻或热电偶等测温元件、导热填料和导热胶。

采购有两点特别重要。第一是规格要准——热控涂层的发射率和吸收率、多层的层数和材料组合、加热片的电阻值和功率——这些参数差一点，热仿真结果就全偏了。第二是周期要卡住——有些特殊材料需要定制，生产周期可能好几周，如果等项目快总装了才发现缺货，那就抓瞎了。

批产卫星现在讲究“星上工作星下化”——能在地面单元间里完成的热控工作尽量不在整星上做。相应的，物料也是按批次提前备好，而不是每颗星现买现用。

物料进场之后的复验很多人想省掉，但吃过亏的都老实了。多层隔热材料要测表观导热系数和发射率，看和厂家的质保书一不一致。OSR二次表面镜要测吸收率和发射率，单片测太贵，通常按批次抽测。加热片要测常温电阻值，和设计值偏差超过±5%的不能上星。热敏电阻要逐个标定电阻-温度曲线——这个最繁琐也最重要，因为测温测不准，整个热控就瞎了。以前有个型号，热敏电阻批次没标定就装了，遥测温度比实际低了4℃，控温逻辑全偏了，最后整批拆换，耽误了两个月。

六、热控实施（热装）

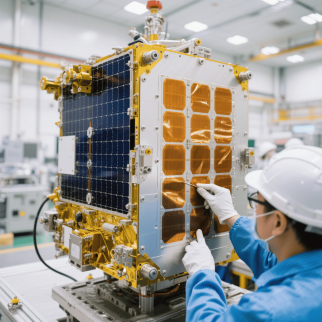

物料到位后就开始装了。热控实施是手艺活儿，图纸画得再好，装的人手不稳也不行。

多层隔热组件的安装是最费工夫的。一块多层通常由十几层甚至几十层反射屏和间隔物叠合而成。裁剪要精准，搭接要严密，固定要牢靠又不能把多层压得太紧（压紧了隔热效果会下降）。在穿舱孔、接口处这些地方，多层的处理尤其讲究——既要隔热又不能妨碍机构运动。

热控涂层的喷涂也有讲究。喷涂前表面要清洁到位，涂层厚度要均匀，边缘要做好保护不喷到不该喷的地方。

加热片的粘贴要求贴平、贴实，不能有气泡，引线焊接要牢固。

加热片和测温元件的接地。星上设备壳体通常和结构地连通，但加热片的工作地是电源回线。如果加热片基底的金属层和结构不小心接触了，可能形成地环路，干扰敏感单机的工作。设计时要确保加热片底面的绝缘层完好，粘贴用的导热胶也是绝缘型的。热管的安装要注意和槽道的配合间隙，导热填料要填满。

污染控制也是实施阶段的重头戏。高热控的人最怕的不是温度超标，而是污染。卫星在总装厂房里，空气中的挥发性有机物、操作人员手上的油脂、清洁用的溶剂残留——这些东西一旦附着在散热面的热控涂层上，会改变涂层的吸收率和发射率。散热能力变了，仿真算得再准也白搭。

实施过程中记录特别重要。哪块多层是谁装的、用了什么批次的材料、粘贴加热片时的环境温湿度——这些都要记下来。后面热试验出了问题要追溯原因，全靠这些记录。

七、测试与热试验

热装完了不能直接出厂，得过热试验这一关。热试验是热控系统的大考。

热试验分两大类：热平衡试验和热真空试验。

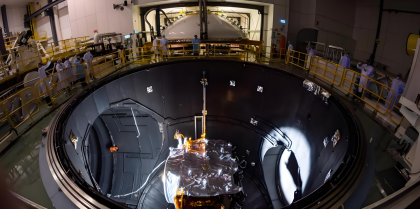

热平衡试验的目的是验证热控设计对不对、热数学模型准不准。卫星放进真空罐，抽真空到10⁻³Pa量级，热沉降温到100K以下（-173℃）。然后用红外加热笼或薄膜加热器模拟卫星在轨受到的外热流——太阳照在哪面就加热哪面，地影期就不加。等卫星温度稳定下来，记录各测点温度，和仿真结果对比。偏差大的话要修正热模型，找到原因。

热平衡试验通常覆盖低温工况和高温工况两个极端。低温工况模拟卫星在最冷的时候（太阳常数最小、设备功耗最低），高温工况模拟最热的时候（太阳常数最大、设备全开）。整个试验周期一般要1到4个星期。

热平衡试验做完之后是热真空试验。热真空试验的目的是考核卫星在真空和高低温循环下的性能和可靠性。根据热平衡试验的结果确定高低温的拉偏温度，然后让卫星在真空罐里经历若干个温度循环——从低温到高温再到低温，每个极端温度保持足够长时间，确保所有设备都经受了考验。

热试验是最熬人的阶段。试验期间热控设计师要轮班值守，随时监控数据。深夜两三点钟数据突然跳了、某个加热回路不工作了、真空度报警了——这些都得第一时间处理。万星组网时代低轨星座规模化发射！卫星力学热试验可靠性技术拆解

八、出厂与运输

热试验通过了，但出厂前还有一堆收尾工作。

数据包整理是必须要做的——所有设计文件、仿真报告、物料合格证、实施记录、测试数据、热试验报告，统统归档。这些资料要跟着卫星走一辈子，在轨出了问题要靠它们追溯。

状态确认——卫星上的热控措施和设计图纸是否一致？和热试验时的状态是否一致？有没有临时改动没记录的？这些问题要逐一核对。

最后是出厂评审。热控分系统要向评审组汇报：设计输入是什么、做了哪些工作、仿真结果如何、热试验结果如何、和指标的符合性如何。评审通过了才能出厂。

九、发射场

卫星到了发射中心，要重新展开、装星、测试。这时候热控要做的是最终状态拍照确认——所有散热面保护膜揭掉没有？所有多层搭接缝的方向对不对（要顺着气流方向，防止发射时被吹开）？所有加热片和测温元件的插头连接牢固没有？

还有一件重要的事：发射前要断开地面加热电源，切换到星上电池供电。这个切换要在发射窗口前规定的时间点完成，太早了星上电池耗电太多，太晚了来不及检查切换是否成功。具体时间点由总体确定，热控要配合操作并确认。

十、在轨初期的飞控支持

星箭分离之后，头几天是热控最紧张的时候。姿控还没建立，卫星可能在翻滚，外热流一会儿晒到一会儿晒不到；各设备陆续开机，热耗在变化；热控的程控指令还没全部上注。这个阶段遥测温度可能大幅度波动。

热控设计师要在飞控中心值班，实时看各路温度数据。如果发现某路温度接近上下限，要立刻制定对策——是临时调整加热器控温阈值还是安排卫星调姿。等到卫星转入正常工作模式、温度稳定下来，热控的工作才算真正结束。之后就是在轨长期监视和定期评估。

十一、卫星热控工程师的一点总结

回头看整个流程，热控设计是一个不断收敛的过程——从拿到输入时的大范围方案筛选，到仿真的反复迭代，到详细设计的精雕细琢，到实施的毫米级精度，到试验的最终验证，再到发射场和在轨的确认。每一步都在把不确定性一点一点排除掉。

这个行当里最重要的能力，不是会用多少软件、懂多少公式，而是判断力——知道什么时候仿真精度够了不用再算，知道什么情况下可以沿用成熟方案没必要创新，知道热试验数据出现偏差时是该改设计还是改模型。这些判断力，不干几个型号是练不出来的。
