电动车"抖动、噪声"根源在哪？副车架这个"支撑点"的刚度优化实践
一、背景：为什么电机悬置安装点动刚度至关重要？
副车架位于车桥与车身之间，是底盘系统的"骨架"，承担着支撑、隔振和传力等多重任务。在电动汽车上，电机作为核心动力源，通过悬置系统安装在副车架上。悬置安装点的动刚度直接决定了电机振动向车身传递的效率。
动刚度不足会导致：
电机运转振动传递至车身，引起方向盘、地板抖动；
特定频段出现"嗡嗡"噪声，影响驾乘舒适性；
长期振动加剧电机及悬置橡胶老化，影响系统寿命。
因此，在车型开发阶段，确保电机悬置安装点在宽频范围内具备足够的动刚度，是电动车 NVH 开发的关键环节。

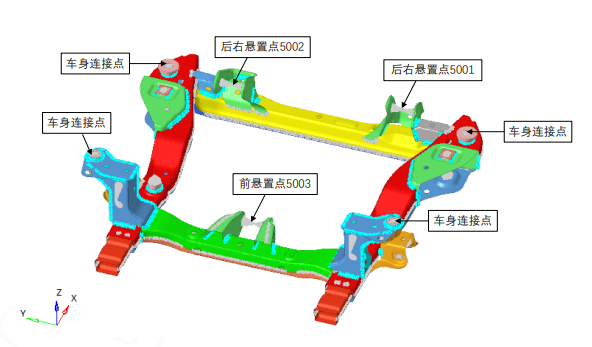

图 1 副车架有限元模型
二、问题诊断：仿真分析，精准锁定"薄弱点"
研究团队利用 HyperMesh 建立了包含白车身连接关系的副车架有限元模型（副车架总质量 30.4 kg），并在 OptiStruct 求解器中进行模态频率分析（0–600 Hz，全局阻尼 0.06）。
通过在三个电机悬置安装点分别施加 X、Y、Z 三向单位激励力，提取了各安装点的原点动刚度（IPI）曲线。客户目标要求：在 400–1200 Hz 频段内，各向动刚度最低值不低于 3500 N/mm。
分析结果发现了以下问题：
| 1938 N/mm | ||||
| 2118 N/mm | ||||
| 1571 N/mm | ||||
| 2853 N/mm |

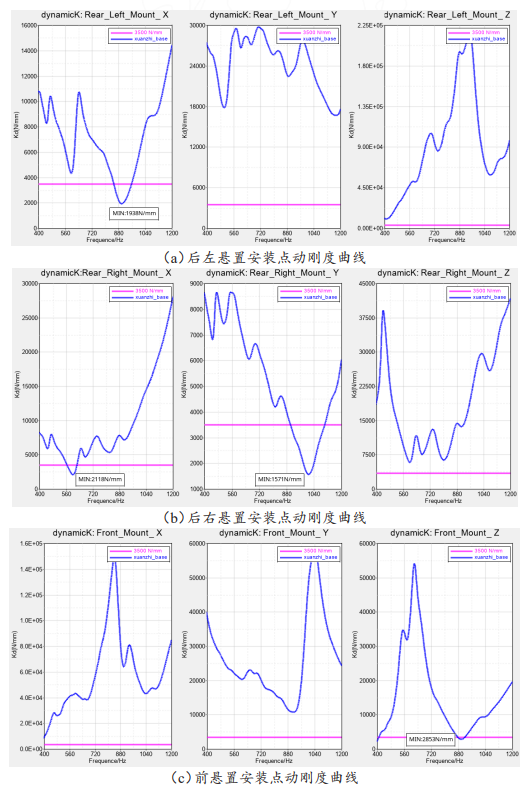

图 2 悬置安装点动刚度曲线（优化前）
三、优化方案：结构改进 + 布局调整，双管齐下
针对上述问题，工程师结合副车架主要传力路径和实际结构空间，制定了"加强弱区、调整位置、增加焊缝"的优化策略：
1. 后左悬置安装点优化
问题根因：悬置支架本体较弱，且离车身连接点较远，导致 X 向刚度不足。优化措施：
将后左悬置支架整体向 Y 向移动 15 mm，使其更靠近车身连接硬点；
支架后端由一条焊边改为两条，前端新增一条焊边，形成闭环加强。

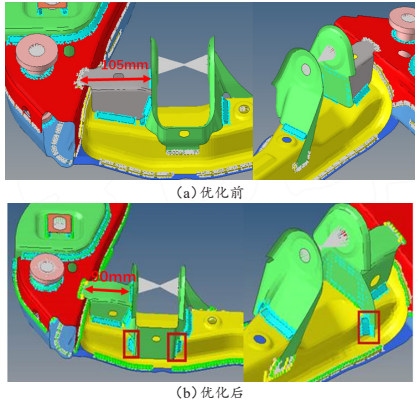

图 3 后左悬置安装点优化方案
2. 后右悬置安装点优化
问题根因：Y 向支撑不足，导致 900–1100 Hz 频段出现明显刚度波谷。优化措施：
将后右悬置与纵梁搭接的 U 型支架抬高；
增加支架与纵梁的搭接高度，为后右悬置在 Y 方向提供更多结构支撑。

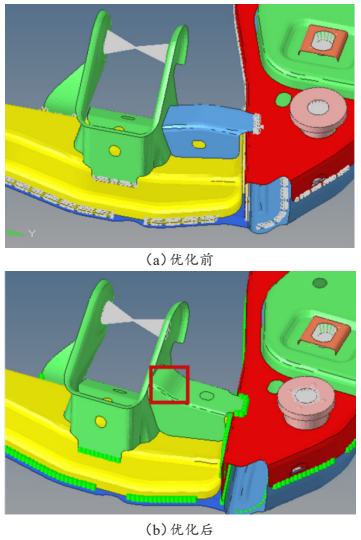

图 4 后右悬置安装点优化方案
3. 前悬置安装点优化
针对前悬置 Z 向刚度局部不足的问题，通过增加周围加强件和支架焊缝的方式提升局部刚度。
四、效果验证：数据说话，刚度显著提升
将上述优化方案整合到同一模型中，采用完全一致的边界条件和求解器重新计算。结果如图 5 所示（红色曲线为优化后，蓝色曲线为优化前）：
| 3610 N/mm | |||||
| 4450 N/mm | |||||
| 5379 N/mm |
结论：优化后，原先不满足目标的刚度波谷全部抬升至 3500 N/mm 目标线以上，且在全频段内动刚度分布更加均匀。后右悬置 X 向虽然仍有提升空间，但已接近目标，后续可通过与左悬置相同的"增加焊边"方法进一步改善。

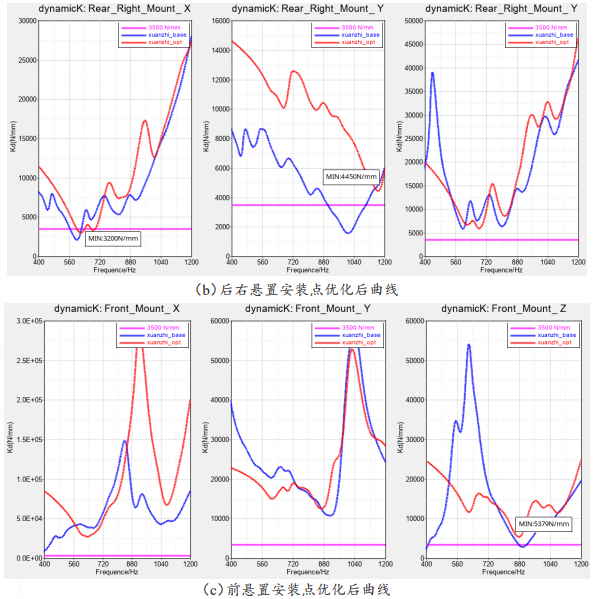

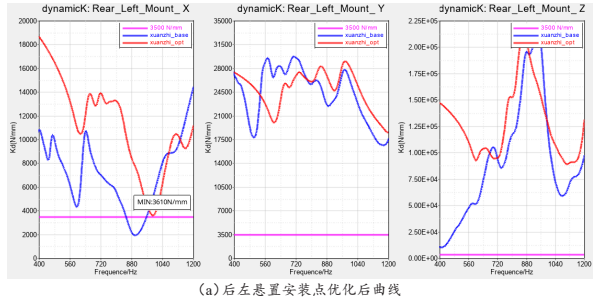

图 5 悬置安装点动刚度优化结果
五、总结与启示
本研究通过仿真驱动设计（Simulation-Driven Design），在不制作物理样件的情况下，快速定位了副车架电机悬置安装点的刚度薄弱环节，并通过低成本的结构优化方案实现了性能达标。其核心经验可总结为两点：
动刚度优化要"对症下药"：通过 IPI 曲线找到具体的薄弱频段和方向，避免盲目加厚增重；
小改动带来大提升：仅通过支架位置微调（15 mm）和焊边数量增加，就实现了刚度 80% 以上的提升，体现了细节设计的重要性。
对于电动汽车而言，这类优化不仅能有效降低电机振动传递、提升 NVH 舒适性，还能增强电机运行稳定性、延长悬置系统使用寿命。在电动化竞争日益激烈的今天，"把振动关在副车架上"，正是底盘工程师的核心价值之一。
作者/来源：本文整理自《农业机械与装备》2024 年增刊，邹添《副车架电机悬置安装点动刚度性能研究》。
