在3C行业（消费电子、半导体）的非标自动化设备设计中，结构设计上有哪些特殊要求？

知识拓展

1. 超高精度与高速动态响应

• 定位精度常达微米级（±1~5μm），重复精度需稳定。
• 采用高刚性轻量化运动部件（如碳纤维、铝合金），搭配直线电机、高分辨率光栅尺，减少惯量提升响应速度。

2. 洁净与防污染设计

• 半导体后道封装及3C精密组装环境要求Class 100~1000（ISO 5~6级），前道晶圆制造环节要求更为严苛，通常需达到ISO 3~4级。结构优先无尘化：无外露润滑、采用真空兼容材料、密封传动机构（如磁流体密封、波纹管防护）。
• 防静电处理：导电/防静电涂层，接地路径设计，避免ESD损伤敏感芯片。

3. 紧凑集成与轻量化

• 设备体积缩减30~50%，集成机电气路于一体，采用多层堆叠或模组化布局。
• 轻质材料（铝、工程塑料）机架，地板负载小，适配洁净室高架地板。

4. 高柔性快换结构

• 快拆模块：即插即用接口（气/电/真空快换盘），换型时间可缩短至1分钟以内，先进设备配合视觉示教可达30秒以下。
• 可调治具与视觉引导：多规格兼容，无需机械变更即可适应不同产品尺寸。

5. 超低振动与隔振设计

• 主动/被动隔振系统（气浮平台、阻尼减振器），将外界振动隔离至亚微米级。
• 运动平台加速度曲线优化，残余振动抑制算法，避免影响光学对位或贴装精度。

6. 高稳定性热管理

• 精密工艺温控：关键轴采用恒温水冷或相变材料散热，机床结构对称设计减小热变形。
• 光学检测模块局部温度闭环控制（±0.1℃），保证测量一致性。

7. 严苛的工业安全与可靠性

• 互锁安全回路：急停、光幕、安全门锁与洁净室互锁，满足SEMI S2/CE标准。
• 长寿命易维护设计：免润滑轴承、自诊断传感器，减少人工干预以降低污染风险。

相关案例

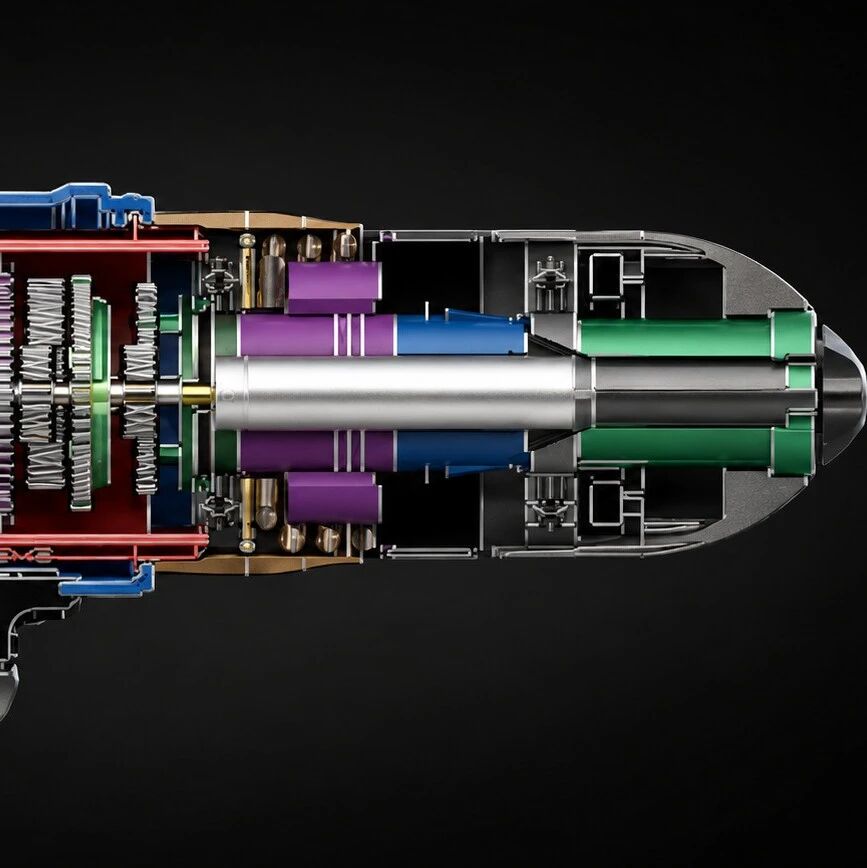

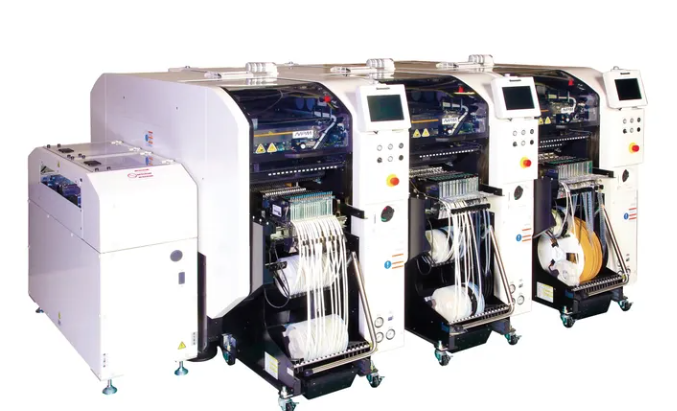

1. 高精度高速度案例：芯片贴装机（Die Bonder）

• 设计采用直线电机与高分辨率光栅尺，定位精度达 ±1μm（@3σ），贴装速度约每秒 1~2 颗芯片。
• 采用低惯量运动平台和轻量化陶瓷吸嘴，减少惯性冲击，满足微米级重复定位。
• 视觉系统配备多相机对位，实时补偿芯片位置偏差，确保微小尺寸零件的精准装配。

2. 高洁净度与紧凑轻量化案例：半导体晶圆搬运机器人

• 整体结构使用铝合金和防静电涂层材料，重量轻且适用于高洁净度/真空环境。
• 内部走线完全密封，采用真空波纹管和磁流体密封旋转关节，防止颗粒产生。

• 采用紧凑的SCARA构型或3轴圆柱坐标构型，适配狭窄的晶圆传送区间，并集成离子风机消除静电吸附的尘粒。

3. 高柔性和快速换型案例：手机屏幕组装点胶机

• 设计模块化点胶阀与快换夹具，通过气动锁紧实现1分钟内更换不同尺寸屏幕的治具。
• 采用视觉引导的柔性编程，通过扫码自动调用对应产品的点胶轨迹，无需人工示教。
• 设备配置多轴联动和可升降传送轨道，支持在线混流生产，兼容从5寸到7寸的多种屏幕型号。

定位精度
指运动机构实际到达位置与目标位置之间的偏差量，通常以微米级或角秒级允差表示，反映设备的精密运动控制能力。

密封设计
通过气密结构、防护罩壳或正压环境等手段实现双向防护：既阻止外部微尘、油污及静电侵入内部关键部件，又防止设备自身运动部件（如导轨、丝杆、电机）产生的颗粒外溢污染洁净环境，维持高洁净运行条件。

轻量化设计
运用高强度材料、拓扑优化和空心化结构等方法，在保证刚度与强度的前提下显著降低设备整体质量与体积。

柔性化设计
使设备能通过模块化更换、参数预设或自适应调整，快速兼容多种产品规格与工艺变更，减少换型时间。

隔振设计
采用被动或主动隔振元件（如空气弹簧、阻尼垫）衰减外界传递的微幅振动，保障高灵敏度组件在近乎静止的基座环境下工作。
