快讯:小米联合清华大学连发两项终端天线核心发明专利,攻克卫星通信极化与小型化痛点

1月前浏览380
大家好,这里是射频学堂。
2026年7月3日,国家知识产权局同步公开两项小米移动软件联合清华大学共同申报天线发明专利(公布号 CN122338405、CN122338439),两份专利均于 2025 年 1 月提交、2026 年 7 月 3 日正式公开,分别对应可切换双极化贴片天线宽带圆极化三层偶极天线两大创新架构,针对性解决手机卫星通信法拉第极化损耗、机身狭小空间天线带宽不足、辐射遮挡等行业长期难题,为下一代卫星终端射频天线提供全新自研方案。

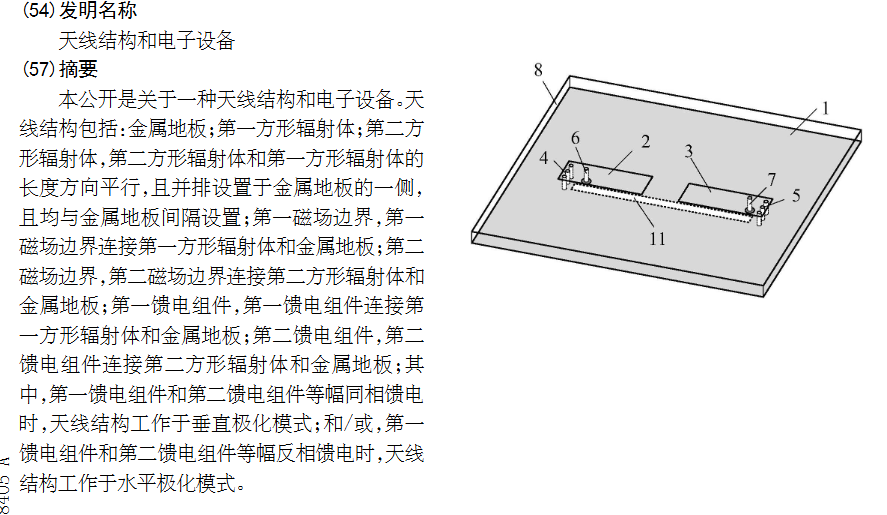

专利一:可切换横竖极化双贴片天线(CN122338405)

传统双极化贴片天线受制于辐射体长宽尺寸,谐振频率调节互相牵制,机身窄边区域很难布置,容易出现人手、屏幕遮挡、信号衰减问题。
本专利创新采用两组平行方形贴片辐射体搭配独立馈电端口:

极化自由切换机制:双端口等幅同相馈电输出垂直极化;等幅反相馈电切换水平极化,终端处理器可实时按需切换极化模式,适配卫星信号多变极化状态;

解耦尺寸约束:贴片宽度几乎不影响谐振频率,仅通过两贴片间距精准调谐高低频,适配手机狭长侧边、顶部窄边框布局;

地板开槽零点设计:金属地板开设长通槽,在贴片中部形成电流零点,辐射主方向垂直机身朝外,大幅降低头部、手部遮挡带来的损耗;

介质通孔磁壁边界:阵列金属通孔构成等效磁墙,隔离贴片耦合干扰,3~4.5GHz 频段驻波性能稳定。方案无需复杂多层堆叠,单层介质基板即可实现,大幅降低终端天线加工与调试成本。

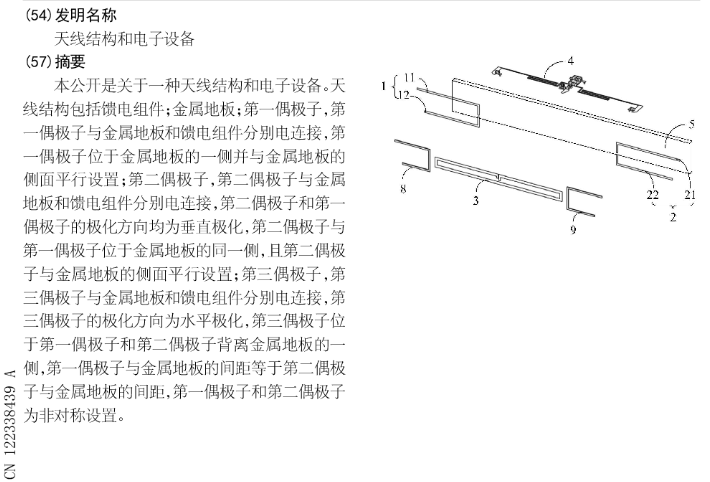

专利二:三层偶极宽带圆极化天线(CN122338439)

卫星通信电磁波经电离层会发生法拉第极化旋转,普通线极化天线损耗严重,传统圆极化天线带宽窄、占用空间大。

本三层复合偶极结构实现宽轴比、小型化圆极化辐射:

三层分层辐射架构

下层两支不对称垂直极化弯折偶极、上层单根水平折叠偶极,经一分三功分均衡馈电,正交极化合成优质圆极化;

不对称谐振拓展带宽:两支垂直偶极尺寸差异化,形成双谐振点叠加,3.8GHz 卫星频段轴比全程小于 3dB,带宽显著拓宽;

寄生耦合均衡电流:两侧寄生单元耦合偶极电流,消除弯折臂电流失衡,无需加厚金属层即可提升辐射效率;

边框一体化集成:辐射单元贴合手机顶部绝缘边框内外侧,不占用主板核心空间,兼顾轻薄机身与天顶方向辐射波束。实测仿真显示该天线主辐射指向天空,大幅提升手机直连北斗、天通卫星搜星稳定性。

三、产学研协同,补齐终端卫星射频天线短板

两项专利由小米终端射频团队联合清华大学天线实验室联合攻关,覆盖极化可调、宽带圆极化两大卫星通信核心需求,技术亮点鲜明:

场景针对性强

完全适配智能手机、平板等消费电子直连卫星场景,解决遮挡、极化损耗、空间受限三大痛点;

结构轻量化,兼容 LDS、FPC 主流终端天线工艺,可直接量产落地新一代小米卫星通信机型;

底层射频创新打通蜂窝 + 卫星一体化天线设计思路,减少机内多天线隔离、互耦难题。

业内 射频研发人员表示,当下手机卫星通信普及加速,天线极化、带宽、机身空间成为性能瓶颈。小米联合清华两项专利从辐射拓扑底层重构,跳出传统贴片、单偶极设计局限,为国产终端卫星射频天线自主设计提供成熟可行架构,后续有望持续提升终端卫星收发灵敏度、拓宽可用通信频段。

素材来源

国家知识产权局公开专利:CN122338405、CN122338439,申请单位:北京小米移动软件有限公司、清华大学,申请日期 2025.01.02,公布日 2026.07.03


来源:射频学堂
