全面解析先进超表面天线技术

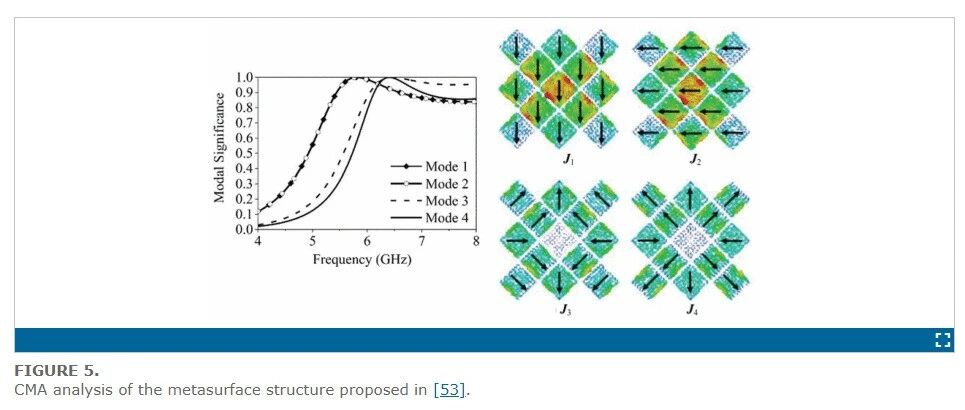

大家好，这里是射频学堂。超表面作为二维人工电磁超材料，凭借对电磁波幅度、相位、极化、传播模式的灵活调控能力，已经成为天线领域的核心研究方向。传统天线普遍存在口径效率低、带宽窄、尺寸偏大、功能单一等短板，难以适配 5G/6G 通信、卫星、雷达、可重构射频系统等多元化场景。最近射频学堂查阅到，IEEE 旗下《IEEE Open Journal of Antennas and Propagation》刊发一篇重磅综述论文，系统总结了各类先进超表面天线的设计思路、技术路线与工程落地成果，从性能增强、功能调控、拓展应用三大维度完成梳理，为射频天线研发人员提供了完整的技术参考体系。我们一起来学习一下。超表面单元具备亚波长尺寸特征，依靠人工拓扑结构而非材料本身决定电磁特性，相比三维超材料更易加工、集成度更高。从早期蘑菇型电磁带隙结构，到基于广义斯涅尔定律的相位调控超表面，再到 FPGA 控制的数字超表面、智能超表面（RIS），该技术不断迭代，逐步从理论走向天线工程实践。目前超表面与天线的融合方案百花齐放，论文结合大量实测案例与仿真模型，分类拆解技术路径，同时分析各类方案的优劣与适用场景。图 1 超表面技术发展典型结构与原理示意图解读：依次展示经典蘑菇型电磁带隙结构、广义斯涅尔定律原理、FPGA 数字超表面、非互易数字超表面，清晰呈现超表面从无源结构到可编程智能器件的演进脉络，也是当下主流超表面技术的基础原理载体。一、性能增强类超表面：解决传统天线固有缺陷这是超表面最基础也最成熟的应用方向，主要针对传统天线口径效率低、工作带宽窄、体积偏大三大痛点，对应三类主流技术方案，均已形成成熟工程案例。非周期超表面：提升天线口径效率常规周期性人工磁导体（AMC）作为反射地时，会因波程差导致表面电流分布不均，限制辐射效率。采用非周期单元设计，可通过调整单元尺寸补偿相位差，让反射波相位保持一致。实测数据显示，采用枝节加载 AMC 结构的贴片天线，口径效率从 55.7% 提升至 83%，峰值增益提升 1.73 dB；搭配互补边界设计的超表面阵列，口径效率更是突破 100%，增益提升约 1.5 dB。图 3 非周期 AMC 结构天线及性能对比解读：包含枝节加载贴片天线、非周期矩形人工磁导体天线实物，以及不同反射结构的增益对比曲线，直观体现非周期超表面对口径效率与增益的提升效果。 图 4 带互补边界的超表面阵列及电流分布解读：对比常规结构与优化结构的表面电流密度，解释互补边界均匀化电流、拓展有效辐射口径的工作原理。多模谐振超表面：拓展工作带宽微带贴片天线带宽通常不足 10%，传统展宽方案会增加剖面高度。而多模谐振超表面可同时激励多个谐振模式，在低剖面前提下大幅拓宽带宽。目前业内多款方案已实现 20%~55% 的相对带宽，包括菱形开槽、方形环、复合左右手等多种单元结构，兼顾低轮廓与宽带特性。图 5 超表面特征模分析结果解读：展示多模谐振超表面的电场分布与辐射模式，是宽带超表面天线核心设计分析手段。电容加载超表面：实现天线小型化通过缝隙加载、层间电容、贴片过孔等方式引入等效电容，降低谐振频率，在保留宽带、高增益性能的同时压缩天线尺寸。现有方案可将天线尺寸缩减至0.41λ*0.41λ，阻抗带宽仍维持 44.4%，完美适配相控阵、多天线集成等紧凑型射频系统。图 6 交叉嵌入式超表面等效电路解读：剖析电容加载超表面的 LC 等效谐振电路，解释小型化的底层原理。图 7 各类电容加载小型化超表面天线汇总解读：集 合阶梯阻抗、开槽、层间加载等多种小型化结构，对比不同方案的尺寸与带宽参数。二、功能调控类超表面：打造多功能可重构天线依托超表面高设计自由度，结合电路、材料优化，可实现极化重构、波束扫描、频率可调三大核心功能，是智能射频、基站天线、动态通信系统的关键技术。极化旋转超表面：实现多极化可重构通过改变超表面表面阻抗分布、加载接地过孔或变容管，可完成线极化、左旋圆极化、右旋圆极化的灵活切换。部分设计实现 1.56:1 的频率调谐比，交叉极化抑制能力优异，适用于抗衰落、高容量通信场景。编码超表面的出现，进一步简化了极化重构的控制逻辑。表 2 不同超表面极化可重构天线性能对比解读：横向对比机械旋转、斜馈、极化旋转等多种技术路线的指标，方便研发选型。行波馈电超表面：实现波束扫描结合行波馈电网络，摒弃复杂波束成形网络，利用超表面调控电磁波幅相，实现单 / 双频段波束偏转。针对传统行波天线波束随频率偏移的问题，团队提出正相位补偿结构，将波束波动控制在 5° 以内，兼顾低剖面与波束稳定性，适合基站大规模部署。图 8 行波馈电波束扫描超表面天线解读：包含天线结构、辐射方向图、相位补偿原理，展示单 / 双频段波束扫描实现方式与实测波束角度。图 9 宽带双圆极化行波超表面天线解读：基于时序馈电的低剖面天线结构，可同时实现两种圆极化辐射，带宽表现突出。相变材料（PCM）集成超表面：高频段频率重构传统 PIN 管、变容管在毫米波、太赫兹频段插损大，而二氧化钒（VO₂）、碲化锗（GeTe）等相变材料可在纳秒级完成状态切换，具备低插损、高隔离优势。将相变材料嵌入超表面单元，可通过电、热、光激励实现频段重构，成为高频可重构天线的优选方案。图 10 基于相变材料的可重构超表面天线解读：展示不同相变材料的集成方式与天线结构，涵盖频率、方向图可重构等多种形态。三、拓展应用类超表面：赋能复合射频天线系统除基础性能与功能优化外，超表面还广泛应用于折叠阵天线、滤波天线、广角相控阵等专用天线场景，拓展了技术边界。折叠反射阵 / 透射阵（FRA/FTA）利用超表面的极化选择、相位补偿特性，将传统反射 / 透射阵的剖面压缩至 1/2 甚至 1/3，在毫米波平面天线中应用广泛，可同时实现波束聚焦、极化转换，兼顾高增益与小型化。图 11 折叠反射阵、透射阵基础架构图 12 多款超表面折叠阵天线结构解读：展示不同功能的超表面极化栅、反射面结构，适配双频、圆极化等不同折叠阵需求。滤波超表面天线打破 “天线 + 滤波器级联” 的传统设计模式，将滤波特性集成至超表面辐射单元，利用特征模分析、反射相位调控等方式形成辐射零点，带外抑制可达 20 dB 以上，减少系统插损、缩减整机体积，适配 5G 射频前端。图 13 滤波超表面天线结构与原理解读：分别展示基于特征模、反射相位设计的滤波天线，讲解滤波一体化实现思路。广角扫描相控阵超表面单元可降低阵元互耦、优化广角阻抗匹配，部分线性阵列扫描角度可达 81°，8× 二维阵列扫描范围超 70°，同时增益波动控制在 4 dB 以内。结合 LTCC 等工艺的双极化超表面相控阵，更是实现了宽角、高隔离的综合性能。图 14 广角扫描超表面相控阵解读：包含表面波匹配、小型化单元、LTCC 双极化阵列三类典型设计，呈现广角扫描的不同技术路径。总结与行业展望这篇综述系统梳理了超表面天线全链条技术，清晰论证了该技术能够补齐传统天线的各类短板，同时赋予天线可编程、多功能、易集成的新特性。从目前技术现状来看，超表面天线已从实验室原型逐步走向商用试点，在 5G/6G 通信、卫星互联网、车载雷达、毫米波设备、可穿戴终端等领域潜力巨大。论文也指出未来发展方向：研发辐射 + 调制一体化的分布式超表面，融合有源辐射与无源调控；推动超表面收发一体化设计，动态优化无线传播环境。对于国内 射频天线、射频前端研发工程师而言，这份综述汇总的海量案例、设计方法与性能数据，可作为方案选型、结构设计、仿真优化的重要参考，助力国产高性能天线技术迭代。来源：IEEE Open Journal of Antennas and Propagation（DOI:10.1109/OJAP.2024.3465513）射频学堂#超表面天线#超材料#天线设计#5G#6G#可重构天线#射频学堂#射频基础#射频技术#无线通信#电子工程师#车载射频版权声明射频学堂发布的原创及转载内容，版权均归原作者所有，文中观点仅代表作者本人，射频学堂仅作知识分享与传播使用。如需转载或引用，请联系原作者获得授权。来源：射频学堂
