Zemax案例 | 基于Zemax的视向与景深可调的硬性内窥物镜解决方案

1月前浏览689

微创外科是现代临床医学核心发展方向,硬性腹腔内窥镜作为术中病灶可视化核心设备,长期存在视向固定、景深狭窄、偏转色差严重三大行业痛点,制约手术效率与诊疗安全性。传统机械可调内窥镜结构复杂、体积偏大,难以适配微创小切口需求;基于电润湿液体棱镜+液体透镜的光流体自适应光学方案,成为新一代可调硬镜主流技术路线。

四川大学团队于《应用光学》2026年第3期刊发《视向与景深可调的硬性内窥物镜设计》一文[1],完整采用Zemax光学仿真软件完成全系统建模、像差优化、视场偏转仿真、景深拓展模拟与多维度像质量化评估,成功研发一款外径满足临床标准、双向±7.2°视向可调、观测景深提升68%的微型医用硬镜物镜系统。本文以该学术成果为案例,深度拆解Zemax在医疗自适应光学内窥镜设计全流程中的核心能力,为光学研发企业、医疗器械研发院所提供标准化仿真设计思路。

传统硬性内窥镜光学设计核心难题

1.1固定视向设计大幅提升临床成本

传统医用硬性内窥镜采用固体固定棱镜离轴光路,单台设备仅支持单一视向角。腹腔手术中需多台不同角度内窥镜轮换使用,设备采购、灭菌、维护成本高昂;术中频繁更换镜体易造成组织误伤,延长手术时长。

现有可调方案多依靠机械蛇骨、镜管旋转实现视场偏转,机械结构占用大量径向空间,镜体外径难以缩小,且机械传动存在磨损、响应滞后、灭菌密封性差等缺陷,无法适配超细微创腔镜发展趋势。

1.2固有小景深导致术中频繁对焦

常规硬性内窥镜原生景深仅12.51mm ~ 21.44mm,手术视野内远近组织无法同步清晰成像,医生需反复进退镜体调整对焦距离,视野频繁切换极易造成血管、神经误判,增加手术风险。传统机械变焦模组镜片数量多、装配公差严苛,微型化集成难度极高。

1.3视场偏转引入严重色差与高阶像差

若通过流体棱镜实现光束偏转,不同波长光线折射率差异会产生显著横向色差;大角度视场偏移同步诱发场曲、像散、梯形畸变,边缘视场成像模糊、色彩分层,单纯依靠光学镜片组合消色差会大幅增加镜头片数与整体体积,与内窥镜小型化需求相悖。

1.4微型化光学系统仿真验证门槛高

自适应光学器件(液体棱镜、液体透镜)属于动态可变光焦度光学元件,光路随电压连续变化,传统手工光学计算无法完成多偏转角度、多焦距状态下全波段像质批量评估;医疗光学对分辨率、畸变、照度、色差指标要求严苛,缺少专业仿真工具将导致原型迭代周期拉长、加工报废率上升。

基于双流体自适应光学的可调硬镜系统架构

针对上述痛点,川大团队提出液体棱镜视向偏转+液体透镜动态调焦+算法色差校正一体化硬性内窥镜光学系统,整套光路全部在Zemax中完成建模、优化与仿真验证。

2.1系统核心硬件组

系统主要由4部分构成:电润湿液体棱镜、硬性内窥物镜、电润湿液体透镜,以及用于色差校正的图像处理模块:

前端电润湿液体棱镜:系统视向调节核心,立方腔体填充两种折射率匹配液体,内置透明隔片,通过电极电压改变液液界面倾角,实现X/Y双向±7.2°光束偏转,通光口径6.2mm,封装后整体尺寸7.2mm×7.2mm×3.2mm。

中部7片固体物镜组完成基础成像、基础单色像差校正,焦距1.48mm,原生视场角70°,最大畸变仅3%,远优于传统硬镜20%畸变水平。

后端电润湿液体透镜:景深拓展核心,光焦度可在-30D~+30D连续调节,替代传统机械变焦结构,实现10mm~25mm全工作距清晰对焦。

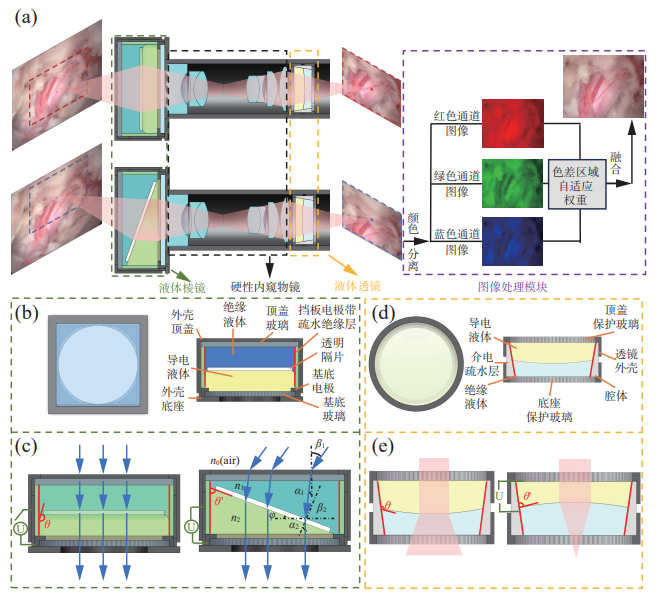

图1  硬性内窥镜系统横截面结构示意图及原理。(a)硬性内窥镜系统结构与校正色差的图像融合算法;(b)电润湿液体棱镜结构;(c)电润湿液体棱镜原理;(d)电润湿液体透镜结构;(e)电润湿液体透镜原理

2.2电润湿光学器件理论模型与Zemax适配逻辑

系统所有流体元件工作原理依托Young-Lippmann电润湿方程,电压直接改变液体接触角,进而控制折射面偏折角度与透镜曲率半径。

液体棱镜:电压→液液界面倾斜→光束偏转角β(U),Zemax通过多重结构批量定义5°/10°/15°/20°隔片偏转状态,批量输出不同视向下MTF、点列图、色差、畸变数据。

液体透镜:电压→界面曲率变化→系统焦距f'(U),依托Zemax多重结构设置-30D~+30D光焦度档位,模拟10mm、15.8mm、25mm多工作距离成像效果,量化景深拓展性能。

2.3色差协同校正方案

流体棱镜大角度偏转带来数倍放大的横向色差,光学端仅做基础消色差,配套改进全变分正则化图像融合算法做后端数字校正。光学层面Zemax单独仿真F(486nm)、D(587nm)、C(656nm)三色光光路,量化不同偏转角垂轴色差数值,为图像处理算法提供原始色差数据支撑,实现“光学设计+计算成像”联合优化。

基于Zemax的全流程仿真

该论文全部光学仿真、像质评价、多工况对比均基于Zemax完成,覆盖初始建模、像差优化、多工况批量仿真、多维度指标量化四大核心环节,完整展示Zemax在医疗微型自适应光学领域的极大优势。

3.1基础系统建模与初始像差优化

1.介质参数精准录入:在Zemax材料库自定义两类流体光学介质,录入液体棱镜、液体透镜所用油性/水性液体、硼硅玻璃、PMMA隔片折射率、阿贝数,匹配可见光380~780nm医用成像波段。

2.基础光路搭建:依次建立液体棱镜多折射界面、7片固体透镜组、液体透镜密封界面,设置系统F数5.3、像面尺寸2mm、系统总长约束14.08mm,添加外径、通光口径边界限制,贴合临床微型化硬性内窥镜尺寸标准。

3.全局优化函数设定:优化目标包含MTF>0.2@150lp/mm、畸变<5%、垂轴色差最小、相对照度>75%,Zemax全局优化器自动匹配各镜片曲率、厚度、空气间隔,得到初始标准光路。

3.2多偏转角度视向仿真(多重结构核心应用)

流体棱镜隔片0°~20°多级偏转对应±7.2°实际视场偏移,利用Zemax多重结构功能一次性建立5组光路模型,批量仿真不同偏转角下成像性能:

1.视场偏移量化:无偏转视场范围-35°~35°;20°最大隔片偏折对应视向整体偏移7.22°,观测横向范围大幅拓宽。

2.像差批量输出:Zemax自动计算各组态横向色差、光学畸变、梯形畸变,得出20°偏转时最大垂轴色差11.2μm,畸变峰值14.8%,精准定位边缘视场像质衰减问题。

3.分波长MTF、点列图批量生成:分别输出486nm、587nm、656nm单色光成像结果,直观区分偏转带来的场曲、像散劣化程度,为光学结构迭代、算法校正提供数据依据。

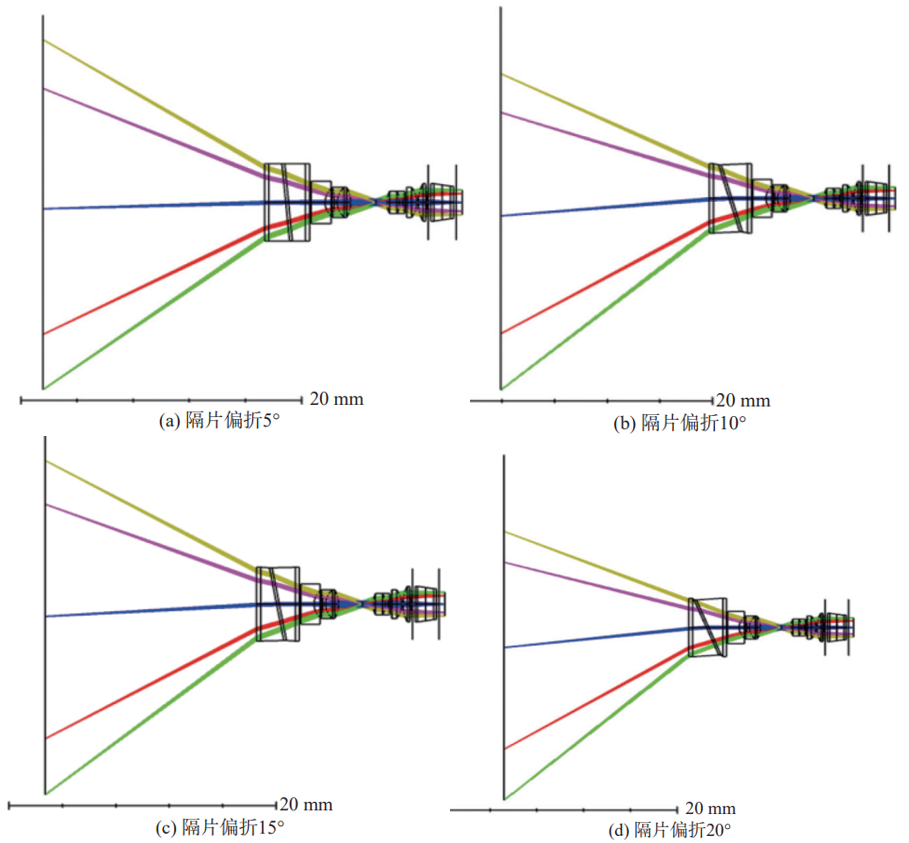

图2  硬性内窥镜系统在不同偏折角度下的2D结构图

图3  硬性内窥镜系统的横向色差和畸变分布图

3.3液体透镜景深拓展工况仿真

原生系统景深仅12.51~21.44mm,借助Zemax多重结构模拟液体透镜-30D/0D/+30D三档光焦度,分别仿真10mm近端、15.8mm标准、25mm远端工作距离成像效果:

1.离焦状态仿真:液体透镜0D光焦度下,10mm、25mm物距MTF大幅衰减,点列图弥散严重,直观展示原生景深不足缺陷。

2.调焦优化仿真:调节液体透镜至对应光焦度后,Zemax仿真显示MTF曲线恢复至基准系统水平,光斑收缩至艾里斑范围内,清晰验证景深拓展效果。

3.景深量化计算:依托Zemax输出焦距、光圈、艾里斑参数,结合景深公式计算,系统有效观测区间拓宽至10~25mm,景深提升68%。

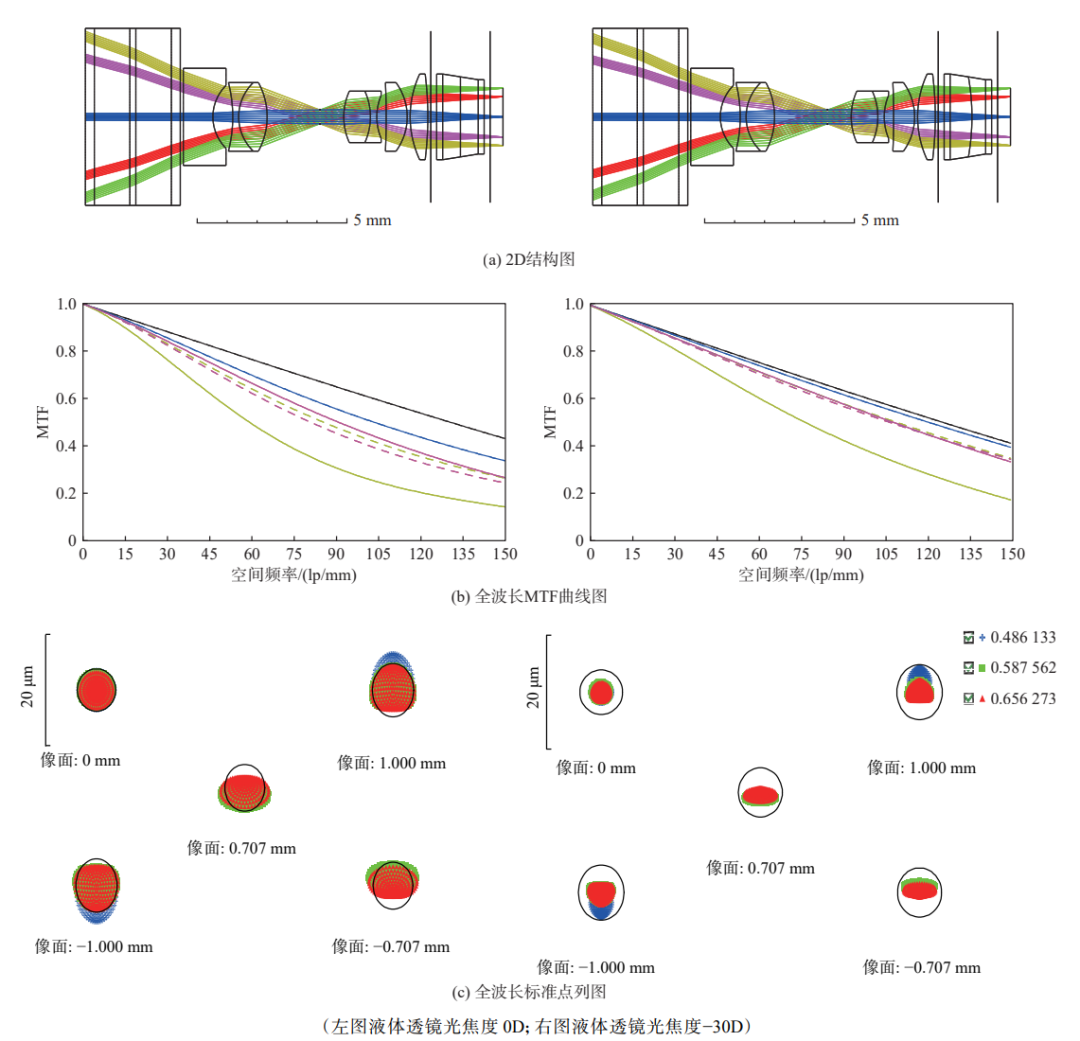

图4 10mm工作距离下系统的液体透镜不同光焦度像质评价

图5 25mm工作距离下系统的液体透镜不同光焦度像质评价

3.4成像仿真与算法校正数据支撑

Zemax输出最大视向偏转状态下胆囊人体组织仿真成像图,图像自带真实光学色差、畸变、边缘模糊效果,作为后端全变分图像融合算法的原始输入样本。通过校正前后PSNR、SSIM指标对比,验证光学系统+数字图像处理联合方案的成像提升效果,整套光学仿真数据为算法迭代提供精准、可复现的成像源文件。

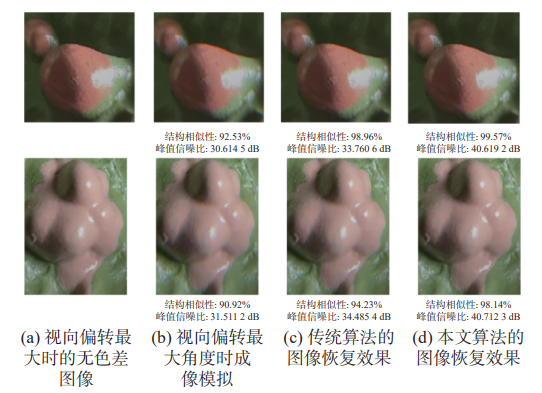

图6  视向偏转前后的成像效果评价

Zemax验证下可调硬镜核心性能指标

依托Zemax全工况仿真量化,该自适应光学硬性内窥镜系统达成多项行业突破性指标,全部数据由软件直接导出,仿真结果与理论计算高度匹配:

1.视向调节性能原生70°总视场,X/Y双向连续可调±7.2°,单镜替代多台固定角度内窥镜,降低设备采购与手术器械切换成本;

2.景深拓展能力清晰工作距离10mm~25mm,相比传统硬镜景深提升68%,术中无需频繁进退镜体,降低手术误伤风险;

3.成像分辨率物方最小分辨距离0.055mm,物方角分辨率6.34cycle/°,精准识别腹腔微小病变;150lp/mm空间频率下全视场MTF稳定大于0.2;

4.光学畸变控制基准状态最大畸变仅3%,远低于传统大视场硬镜20%畸变水平,病灶形态无失真;

5.尺寸适配性系统总长14.08mm,最大机械外径7.2mm,配套环形光纤照明后整体外径控制在10mm以内,符合微创腹腔镜临床标准;

6.色差校正增益Zemax量化偏转色差后,配套改进全变分算法校正,图像PSNR较传统方案提升约20%,色彩分层伪影有效消除。

总结

微创外科向更小口径、更广观测范围、更高成像质量发展是确定趋势,基于液体棱镜、液体透镜的自适应光流体光学,将成为下一代可调硬性内窥镜主流技术路线。四川大学团队依托Zemax完成整套光学系统从建模、优化、多工况仿真到像质量化的全流程研发,验证了单镜实现视向、景深双维度连续可调的技术可行性。光学仿真工具是医疗器械研发降本增效、缩短迭代周期的核心底座。Zemax凭借强大的多重结构仿真、自定义介质、全维度像质评价能力,充分适配自适应流体光学、微型医用镜头等前沿光学研发场景。

参考文献

[1] LIU Yushui, XIE Bingkun, LI Lei. Design of rigid endoscope objective lens system with adjustable viewing direction and depth of field[J]. Journal of Applied Optics, 2026, 47(3): 666-679.
