SI工程师进阶方案：基于Matlab实现CST高速信号仿真高效分析

一、传统信号完整性仿真流程现存痛点

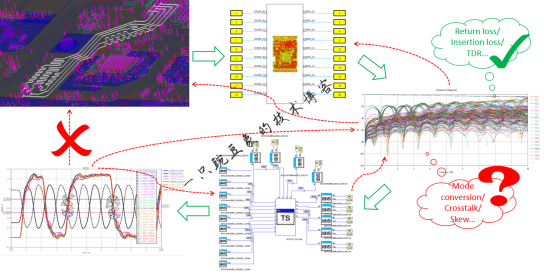

高速PCB信号完整性仿真常规分析链路遵循固定作业逻辑：先提取PCB二维/三维传输线模型数据，完成无源通道基础指标初筛，仅核验插入损耗、回波损耗、特征阻抗等强制基础参数；完成初判后导入IBIS驱动模型搭建时域仿真链路，依托电压时域波形作为仿真结果判定依据。

时域波形仿真结果往往无法一次达标，易出现信号单调性缺失、时序裕量不足等问题。工程师排查故障时，需逐层校验仿真环境配置，排除软件层面误差后，再回溯无源通道S参数开展深度分析，补充模式转换、差分串扰、线间耦合等多维度指标，最终判定是否需要改版优化PCB版图。整套流程步骤冗长、人工介入环节多，极易产生疏漏与人为分析误差。

从工程实操层面剖析，无源通道前期深度验证工作普遍落实不到位，核心诱因分为五类：

1. 设计人员专业积累不足，对产品规范、设计边界条件解读存在偏差，缺乏系统化多维度通道分析手段；

2. S参数矩阵数据体量庞大，全指标核验流程繁琐，工程师为压缩工时简化分析步骤；

3. 研发岗位多任务并行，人力分配受限，无法在单一通道仿真环节投入充足校验精力，普遍采用“基础初筛、问题后置”的作业模式；

4. 项目无强制全维度无源指标验收标准，缺少驱动完整数据分析的硬性约束；

5. 复用成熟参考设计项目，版图结构固定，不允许调整通道布线与参考层设计。

上述问题部分源于从业人员经验短板，本质属于工程工具配套缺失带来的流程瓶颈。市面主流商用仿真软件仅提供标准化基础数据分析模板，全流程深度校验仍依赖人工自定义配置，且工具运行高度绑定专属仿真环境，跨场景复用性较差。同时，当前消费电子、车载电子高速接口规格迭代迅速，应用场景差异化显著，不存在可覆盖全部协议标准的一体化内置数据分析库。

综合行业现状，最优解决方案为依托Matlab、Python、C++等通用开发环境，搭建适配项目需求的自动化仿真分析脚本。下文结合车载MIPI D-PHY通道实测案例，阐述基于Matlab定制化脚本简化CST通道仿真、提升分析效率的完整实施方案。

二、工程实测案例：MIPI D-PHY通道仿真优化

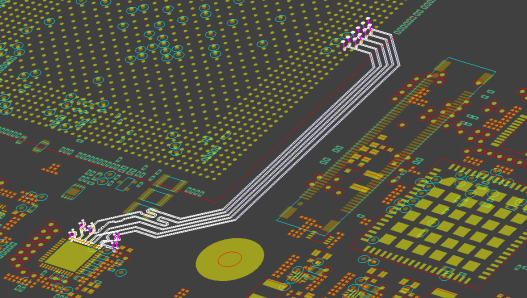

本次案例对象为2.5Gbps速率MIPI D-PHY互连通道，链路两端分别对接解串器与主控SoC，走线中段存在一次板层换层结构，需完成无源通道性能核验与时域眼图仿真评估。

1. 传统人工分析流程弊端

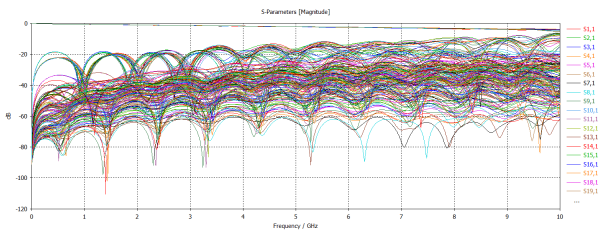

将PCB版图导入CST仿真平台，完成端口排序配置后新建S参数仿真任务，提取全通道S参数曲线。

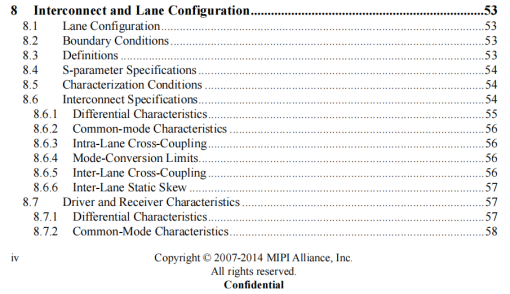

依据MIPI官方规范，互连通道需完成插入损耗、差分回波损耗、模转换损耗、差分串扰等多项指标校验。若采用人工模式读取、换算Touchstone文件数据，海量矩阵数据叠加多类规范指标会大幅拉长校验周期，工程师通常选择性省略部分次要指标核验，从而遗留隐性设计缺陷，极易忽略细微但影响整机信号质量的版图隐患。

2. Matlab自动化脚本快速定位失效点

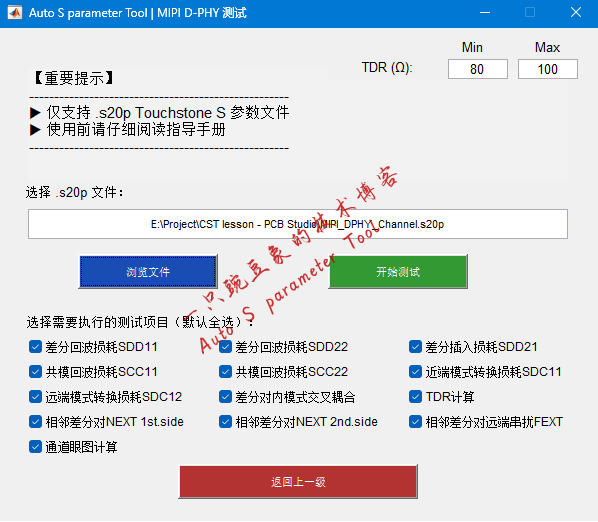

导入自研Matlab自动化测试脚本，加载仿真输出的Touchstone文件，脚本内置完整MIPI D-PHY协议校验库，可自动匹配联盟规范阈值完成全指标量化判定。

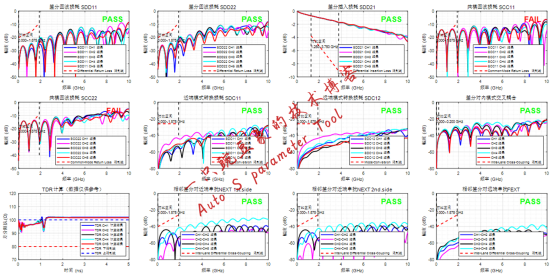

执行一键测试后生成标准化判定报告，本次仿真直接检出共模回波损耗（SCC11、SCC22）超标失效。

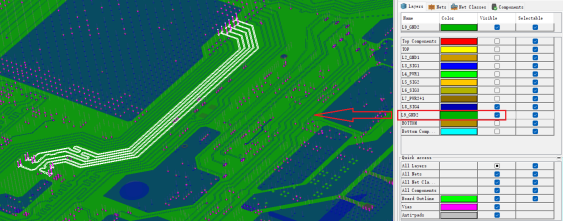

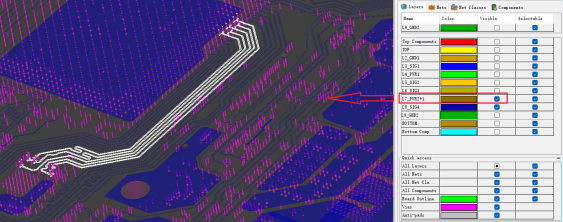

对PCB叠层结构溯源排查可知：通道内层走线位于L8层，相邻下层L9具备完整参考接地铜皮，而上层L7无连续接地参考平面，信号回流路径缺失，最终造成共模反射能量超标。

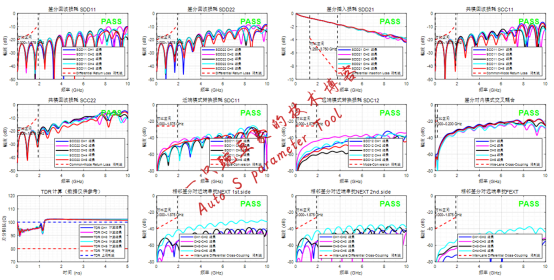

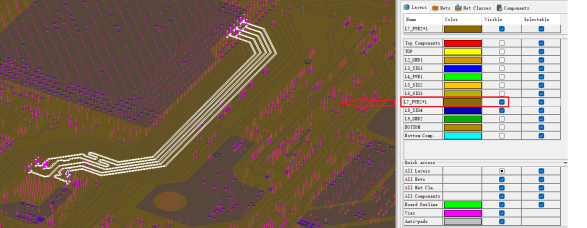

Layout工程师针对L7层补充完整接地覆铜后，重新提取通道S参数并再次运行自动化脚本校验，低频共模回波损耗峰值由原高于-20dB优化至规范阈值以内，全部无源通道指标满足MIPI协议要求。

3. 优化后完整时域仿真验证

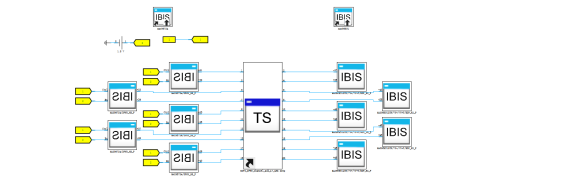

无源通道指标全部达标后，于CST平台重构仿真链路，导入优化后的Touchstone模型与器件IBIS驱动文件，搭建完整传输链路开展瞬态眼图仿真。

对比传统人工分析模式，Matlab自动化脚本可规避海量数据人工处理的重复工作量，精准定位通道性能缺陷根源，大幅缩减故障排查周期；工程师可将工时倾斜至核心指标深度验证环节，整体信号完整性仿真工作效率显著提升。

三、Matlab自动化测试脚本功能体系与核心优势

1. 标准化高速接口测试库

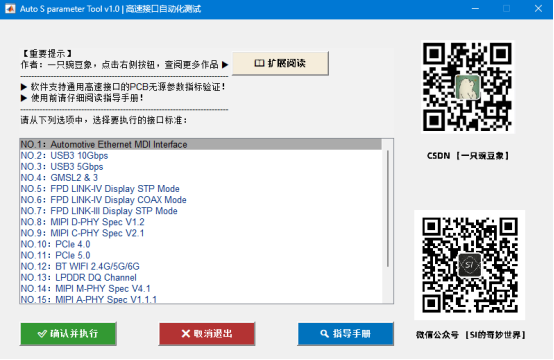

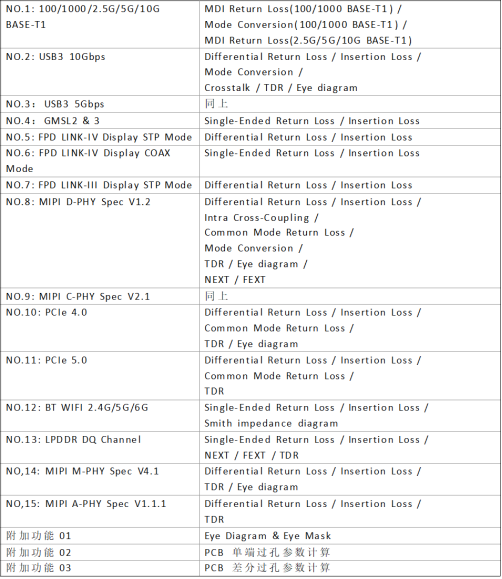

脚本内置车载电子主流15类高速通信接口校验标准，覆盖合计40余项专项测试项目，包含MIPI D-PHY/C-PHY/M-PHY/A-PHY、PCIe、USB、车载以太网、Wi-Fi等通用高速互连协议，可覆盖绝大多数PCB硬件开发的信号完整性仿真需求。

2. 三大特色拓展功能模块

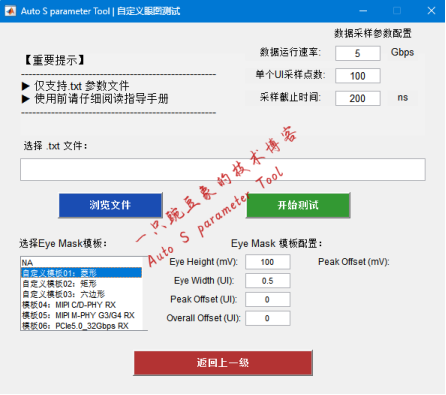

眼图模板自动绘制模块：内置多协议标准眼图模板素材，支持参数自定义配置，解决仿真、测试阶段手动绘制眼图模板效率低下的痛点；

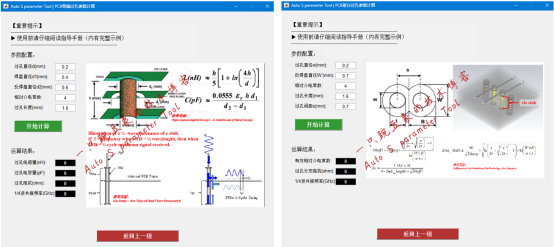

单端/差分过孔分支共振计算模块：实现过孔结构参数化快速建模，量化评估过孔分支共振对通道损耗的影响，缩短无源通道前期评估周期。

3. 部署与运维优势

脚本以独立安装包形式交付，部署流程轻量化，无需额外第三方插件依赖；在保障S参数解析、指标判定数据精度的前提下，全方位压缩仿真数据分析工时。产品采用一次性订阅模式，订阅用户可免费获取后续全部版本迭代升级服务。软件属于虚拟商品，一经售出，概不退换，请合理购买。
