半个射频工程师：我的封装SIPI仿真行业发展观与职业规划趣谈

详细信息

作者优秀: 优秀教师/意见领袖/博士学历/特邀专家/独家讲师
平台推荐: 内容稀缺

仿真圈

3月前浏览1075

点击文尾阅读原文报名

作者 | 半个射频工程师仿真秀优秀讲师

首发 | 仿真秀App

导读：6月21日那晚的直播，和朋友们聊完了从DIP到CoWoS、从PCie 6.0到UCIe、从25K到100K月薪的整个"封装+SIPI"地图。应大家要求，回放已上线仿真秀官网。如果你错过了当晚，或想再听一次，建议你把这个时段留出来——我尽量把"宏观产业判断"和"工程细节"塞进了一份PPT里，下面用文字再带你过一遍关键脉络，我的直播讲义我放到直播详情页供用户免费下载。

为什么要现在聊封装？因为先进封装进入了"黄金时代"

很多人问我：现在聊封装，是不是有点"过气"？

我的回答是：封装从未如此重要。它从1960年代保护裸芯的"塑料壳"，走过引线键合（Wire Bonding）时代，跨入BGA/SiP主导的GHz时代，最终在2.5D/3D、Chiplet、TSV加持下，成为后摩尔时代延续算力增长的核心引擎。

数据层面有三个关键拐点（2026E）值得记一下：

全球先进封装市场达520亿美元，首次超过传统封装，占比54%；
中国市场1700亿元，CAGR 19.2%，全球份额跃升至32%；
CoWoS产能缺口仍达10万片/年，涨价30%，紧缺行情将延续到2027年。

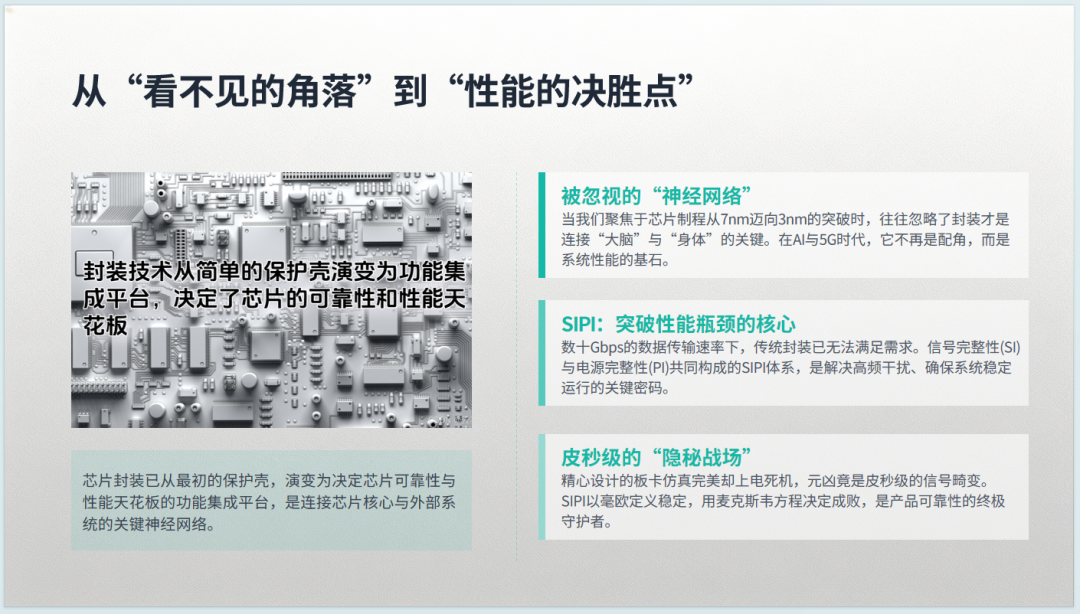

需求侧的三大引擎分别是：AI算力（GB300等大芯片拉动CoWoS）、HBM（2026E市场规模546亿美元）、国产替代（昇腾/寒武纪等推动长电、通富微电规模化应用）。这就是我开篇用"从看不见的角落到性能的决胜点"作为副标题的原因——当制程红利放缓，封装成了那把新的"算力钥匙"。

SIPI到底在解决什么问题？皮秒级的隐秘战场

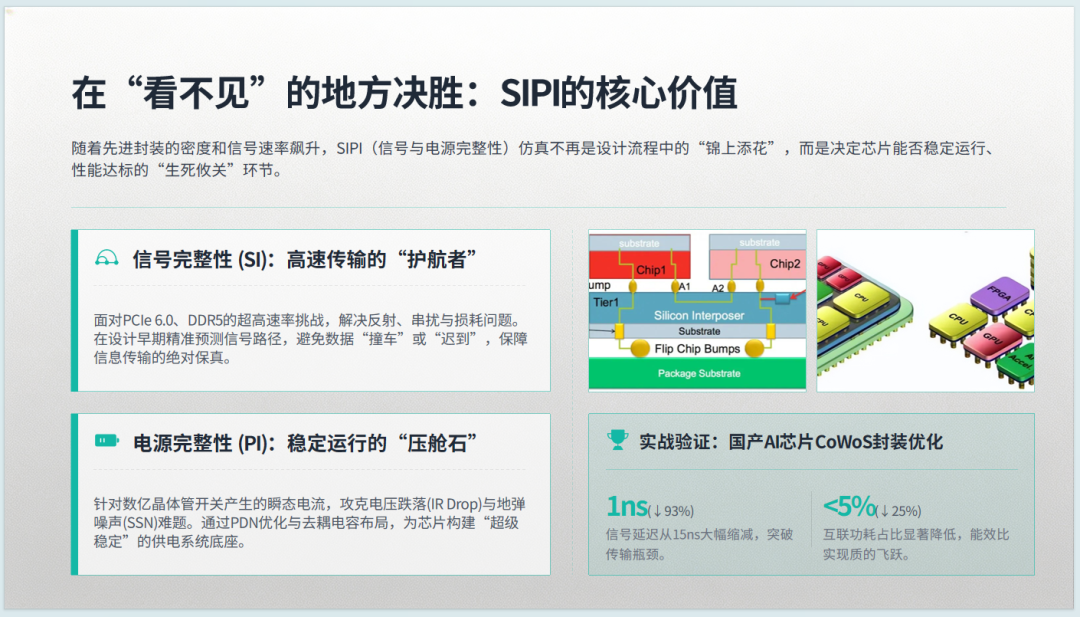

封装密度与信号速率的飙升，让仿真从"锦上添花"变成"生死攸关"。我把它拆成SI（信号完整性）和PI（电源完整性）两条主线

SI（信号完整性）

SI要解决的是"信号传得对不对"。在PCie 6.0、DDR5、112G SerDes这种数十Gbps链路上，反射、串扰、损耗任何一个出问题，bit就会"撞车"或"迟到"。我举了个PPT里的实战数据：国产AI芯片CoWoS封装优化后，信号传输延迟从15ns降到1ns（下降93%），互联功耗占比下降25%——这就是SIPI仿真在前期发现的瓶颈被工程化解决后的真实收益。

PI（电源完整性）

PI要解决的是"电供得稳不稳"。数亿晶体管同时开关产生的瞬态电流，会引发IR Drop（电压跌落）和SSN（同步开关噪声），叠加在PDN（电源分配网络）上形成谐振。我用一张2.5D CoWoS-S横截面图说明了为什么问题变难：芯粒（Chiplet）通过Micro Bump打到硅中介层（Silicon Interposer, Tier1），再经由Flip Chip Bump落到封装基板，每一层都引入新的寄生参数，PDN去耦电容怎么摆、TSV（硅通孔）怎么打，都需要电磁场级仿真来回答。

想入行？你需要一张能力地图

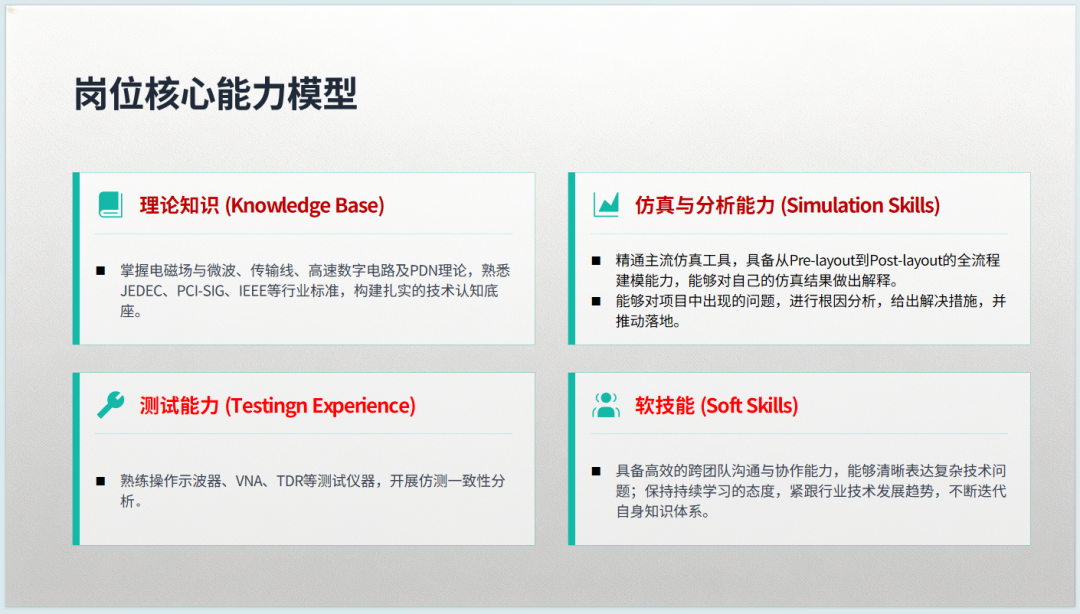

PPT里我把SIPI工程师的"四象限能力模型"画了出来：

理论知识：电磁场与微波、传输线理论、PDN原理，外加JEDEC、PCI-SIG、IEEE标准。
仿真能力：Pre-layout到Post-layout全流程建模，HFSS/Sigrity/ADS的底层逻辑。
测试能力：示波器、VNA、TDR实操，仿测一致性对标。
软技能：跨团队沟通、问题根因分析与持续学习。

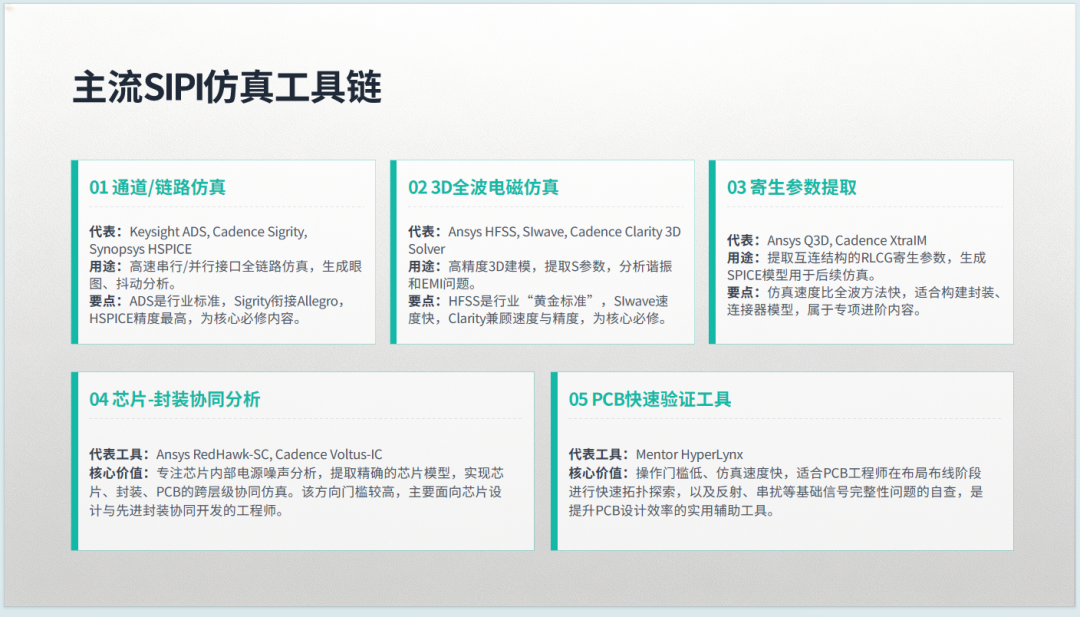

工具链我也按"必修/进阶/专项"做了分层：Keysight ADS（SerDes信道仿真的行业标配）、Cadence Sigrity（PCB级SI/PI，与Allegro无缝）、Ansys HFSS（3D全波电磁仿真"黄金标准"），这三件套几乎是SIPI工程师的"铁人三项"。RedHawk-SC/Voltus-IC做芯片-封装协同，Q3D/XtraIM做寄生参数提取，HyperLynx做PCB快速验证。

面试怎么过、薪资有多少、路径怎么走

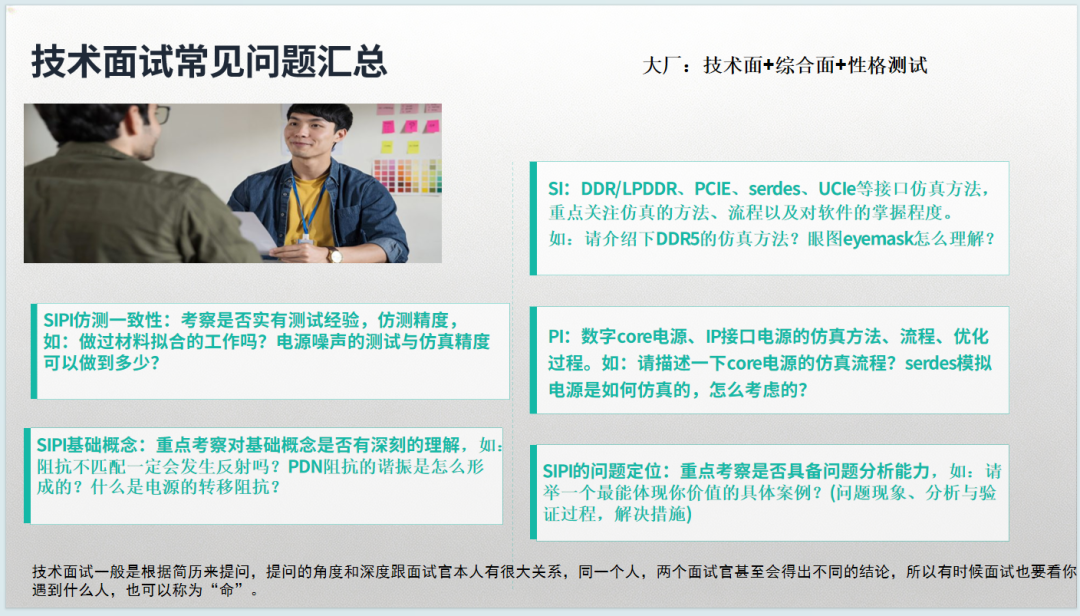

这是我当晚被问最多的一块。面试一般分技术面+综合面+性格测试，技术面会围绕简历深挖，重点集中在五类问题：

SI方向：DDR5仿真方法、眼图eyemask怎么理解；
PI方向：core电源仿真流程、SerDes模拟电源怎么考虑；
仿测一致性：材料拟合经验、电源噪声仿测精度能到多少；
基础概念：阻抗不匹配是否一定反射、PDN谐振成因、转移阻抗含义；
问题定位：举一个最能体现你价值的端到端案例。

被pass的常见原因包括简历过度/过简包装、答非所问、跳槽频繁、学校背景不匹配、性格测试异常。经验上我建议：态度不卑不亢、表达清晰、语速适中、平时多做项目复盘——讲清楚比讲高级更重要。

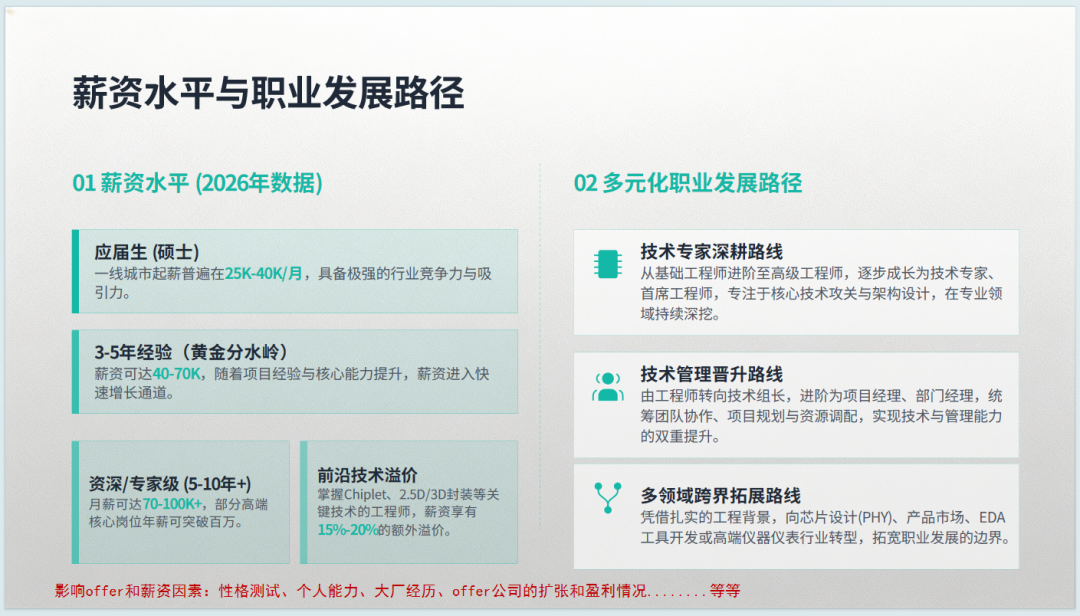

2026年的薪资数据（PPT原表）值得收藏：硕士应届25K-40K/月，3-5年40-70K，5-10年+可达70-100K+，部分核心岗年薪破百万；掌握Chiplet、2.5D/3D封装的工程师有15%-20%的额外溢价。路径上我给了三条：技术专家线（高级→专家→首席）、技术管理线（组长→项目经理→部门经理）、跨界线（PHY设计/产品市场/EDA开发/仪器仪表）。
