基于Claude Code+DeepSeek开发Fluent全自动化流程

1月前浏览863


Claude Code是执行器,我只打字不动手,三天从零啃下了 PyFluent、Scheme、TUI 三座大山


一个看似简单的电子元件热仿真

这次要做的是一个电子元件热仿真:PCB板上有 18 个 MOSFET,每个器件等效发热 0.5 W,外壳边界按自然对流处理,计算 2 分钟瞬态温升。

如果完全手工操作 Fluent,大致流程是:

  1. 导入 CAD,进入 Fluent Meshing,走 Watertight Geometry 工作流,生成体网格。
  2. 切到 Solver,读入网格,打开能量方程,调整 cell zone 类型,分配材料。
  3. 给 18 个 MOSFET 设置体积热源,给外壳壁面设置对流换热边界。
  4. 建立最高温度报告,切换瞬态,初始化,然后开始计算。

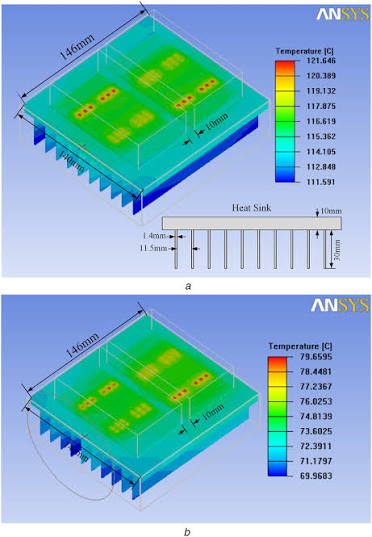

Mosfet发热仿真(网图)

流程本身不复杂,但问题在于重复性。只要改一次工况、网格参数或边界条件,就要重新点一遍 GUI。对工程仿真来说,最怕的不是步骤多,而是重复工作,效率低。

所以这次的目标很明确:把这套操作沉淀成可复现脚本,让 Fluent 自动完成网格生成和求解设置。


先把 Fluent 的几套接口分清

Fluent 自动化容易混乱,是因为它同时存在几套“语言”和入口:

Python / PyFluent
  -> 通过 gRPC 启动并控制 Fluent
  -> 适合做流程编排、Meshing workflow 调用

TUI
  -> Fluent Console 里的文本命令
  -> 适合稳定复现 /define、/solve、/file 等操作

Scheme / Journal
  -> Fluent 内部脚本机制
  -> 适合把一组 TUI 交互保存为可回放脚本

GUI Journal
  -> 录制界面点击
  -> 适合参考,不适合作为主自动化方案

UDF
  -> C 语言扩展物理模型
  -> 本项目没有使用

最后采用的方案是:网格阶段用 PyFluent 调 Fluent Meshing 的工作流;求解设置阶段用 PyFluent 启动 Solver,再逐个读取已经验证过的 journal 文件。

这个组合比较稳。Python 负责调度,Fluent 自己的 TUI/Journal 负责执行具体设置。


我的起点

  • ✅ 会用 Fluent GUI 跑仿真,能判断结果
  • ❌ 不会 Python,不懂 PyFluent,不懂 Scheme
  • ❌ 不知道 journal 和 trn 是什么

我是仿真工程师,不是程序员。

所以这次的目标不是"学编程"——是找一个会编程的东西,我说话,它干活。


我的工具:Claude Code + DeepSeek API

Claude Code(Agent)

不是浏览器对话框。是运行在终端里的 Agent,能:

  • 读文件:代码、日志、配置——自己判断相关性、自己打开
  • 写文件:创建、修改、删除——当场改、当场存
  • 跑命令:Python 脚本、测试——改完即跑、跑挂即调
  • 上网查:内置 Web 搜索和网页抓取
  • 1M token 上下文:三天对话、千行日志、7 个版本代码——全记住

DeepSeek(API)

为啥用deepseek的api,一是token便宜,用多少算多少;二,也是想看看国产大模型在驱动仿真软件上的能力。


网格阶段:PyFluent 驱动 Watertight Geometry

网格生成部分用的是 Fluent Meshing 的 Watertight Geometry 工作流。脚本按任务逐步执行:导入几何、跳过局部尺寸、生成表面网格、描述流固区域、更新边界和区域、生成 polyhedra 体网格,最后切到 Solution 并写出网格文件。

核心逻辑可以概括成这样:

from ansys.fluent.core import launch_fluent

session = launch_fluent(
    product_version="23.2.0",
    mode="meshing",
    processor_count=4,
)

workflow = session.workflow
workflow.InitializeWorkflow(WorkflowType="Watertight Geometry")

task = workflow.TaskObject["Import Geometry"]
task.Arguments.set_state({"FileName": geometry_file, "LengthUnit""mm"})
task.Execute()

# 后续继续执行 Surface Mesh、Describe Geometry、Volume Mesh 等任务

这一步跑通后,得到约 67 万单元的 polyhedra 网格。对比手动流程,最大的收益不是节省几分钟,而是以后网格参数可以被明确记录、重复执行、批量调整。

这里也踩到一个小坑:有些 Meshing 参数通过 PyFluent API 传递时会受到内部 Scheme 转义影响。最终没有强行追求“所有参数都走 API”,而是选择了一个已经验证稳定的参数组合。自动化不是把所有按钮都翻译成代码,而是把可靠路径固定下来。


求解设置:不要迷信 GUI 录制

Solver 阶段拆成 7 个 journal:

步骤
文件
作用
1
01_import_mesh.jou
读入网格,打开能量方程
2
02_add_material.jou
从已有材料复 制并创建新材料
3
03_change_material.jou
调整 cell zone 类型,关闭多余区域,分配空气材料
4
04_heat_sources.jou
给 18 个 MOSFET 设置体积热源
5
05_boundary_conditions.jou
设置外壳壁面对流换热
6
06_report_definitions.jou
建立最高温度报告
7
07_solver_setup.jou
切瞬态、设时间步、初始化

一开始我尝试过 GUI journal,也尝试把 TUI 命令压成单行。结果都不稳定。

GUI journal 的问题是 widget 路径会变。比如某个树节点的显示名里带 zone id,下一次打开模型 id 可能就不同。脚本看起来录制成功了,但换一个 session 就失效。

单行 TUI 的问题是提示符顺序容易漂移。某些设置在不同状态下会多问或少问几个问题,一旦参数错位,后面的 n01 就会被 Fluent 当成完全不同的输入。

最后稳定下来的方式是用 ti-menu-load-string,把交互式命令写成一行一答:

(ti-menu-load-string "/define/boundary-conditions/wall
pcb-housing:1
0
n
0
n
y
convection
n
10
n
290
n
n
1")

每一行都对应 Fluent Console 里的一个提示符。这个写法不如 GUI 录制“直观”,但可控、可读、可复现。


最容易踩的四个坑

1. 创建材料不是从“类型”创建,而是从“已有材料”复 制

创建新材料时,change-create 的第一个输入不是 fluid,而是一个已经存在的材料名,例如 air

(ti-menu-load-string "/define/materials/change-create
air
coolant
y
constant
1072
y
constant
3300
y
constant
0.38
y
constant
0.00438
n
n
n
n")

如果写成 fluid,Fluent 会报错。这个错误很典型:从字面上看,用户想创建的是流体材料;但 TUI 提示符真正要的是“拿哪个已有材料当模板”。

2. 多余 cell zone 会让求解发散

模型里有一个多余的 fluid:1。如果保持激活,后续计算会发散。脚本里必须显式关闭:

/mesh/modify-zones/deactivate-cell-zone fluid:1

这类问题不是自动化脚本自己能判断的,必须依赖仿真工程师对模型、区域和残差表现的判断。

3. 热源单位是体积热源密度

GUI 里填的 Energy Source 不是 W,而是 W/m3。本例中每个 MOSFET 发热 0.5 W,需要根据对应 zone 体积换算成体积热源密度,再写入 Fluent。

如果直接把 0.5 填进去,脚本仍然能运行,但物理意义已经错了。

4. 对流边界必须明确切换 thermal BC type

壁面默认热边界不一定是 convection。要先回答“修改 thermal BC type”,再选择 convection,之后输入 HTC 和环境温度:

y
convection
n
10
n
290

如果这里少一个 y,后面的数值就可能写到错误的提示符上。


用 Python 串起已经验证过的 Journal

当 7 个 journal 都能在 Fluent Console 中单独跑通后,再用 Python 串起来:

journals = [
    "01_import_mesh.jou",
    "02_add_material.jou",
    "03_change_material.jou",
    "04_heat_sources.jou",
    "05_boundary_conditions.jou",
    "06_report_definitions.jou",
    "07_solver_setup.jou",
]

for journal in journals:
    session.tui.file.read_journal(journal)

这个结构很朴素,但很实用。每个 journal 都是一个可单独验证的模块,哪里失败就回到对应文件修,不需要在一个巨大的脚本里找错。

最终流程变成两步:

python pcb_meshing.py
python pcb_solver.py

脚本完成后保存好 case,再执行指定步数的瞬态计算即可。


这次自动化真正带来的价值

这套脚本不是为了“炫技”,而是解决几个很实际的问题:

  • 设置过程可复现:每个参数在哪里、怎么填,都能追溯。
  • 工况修改更快:热源、对流系数、时间步长都可以直接改脚本。
  • 错误更容易定位:7 个 journal 分段验证,失败点清楚。
  • 批量计算有基础:后续可以继续做参数扫描和设计对比。
  • 经验可以沉淀:踩过的 TUI 坑、zone 坑、单位坑,都写进脚本和文档。

最重要的一点是:自动化没有替代仿真工程师。它只是把工程师已经验证过的判断固定下来,让这些判断能被稳定重复。

网格参数是否合理、热源单位是否正确、某个 zone 是否应该关闭、边界条件是否符合实际工况,这些仍然需要工程经验。脚本能提高效率,但不能替代物理判断。


附:当前文件结构

project/
├── pcb_meshing.py                  # 网格生成
├── pcb_solver.py                   # 求解设置一键脚本
├── pcb_meshing.jou                 # Meshing journal 备选方案
├── 01_import_mesh.jou              # 读网格 + Energy
├── 02_add_material.jou             # 创建材料
├── 03_change_material.jou          # Zone 类型 + 材料分配
├── 04_heat_sources.jou             # 18 个 MOSFET 热源
├── 05_boundary_conditions.jou      # 对流边界
├── 06_report_definitions.jou       # 最高温度报告
├── 07_solver_setup.jou             # 瞬态设置 + 初始化
└── README.md                       # 完整技术文档

这次最大的体会是:Fluent 自动化要想真正稳定,不能停留在“录制操作”层面,而要理解每个 TUI 提示符背后的工程含义。只有这样,脚本才不是一次性 demo,而是可以继续维护、复用和扩展的工程资产。
