做开关电源的朋友,一定都被变压器的啸叫折磨过吧,我曾经也是。

3月前浏览830

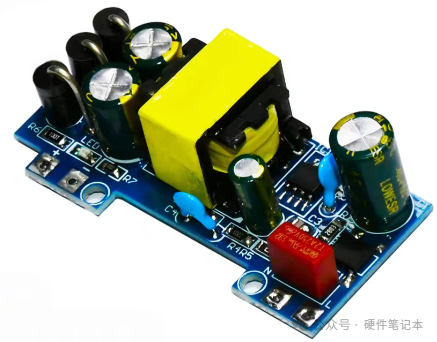

做过开关电源的朋友大多都遇到过这种情况:板子焊好了,一上电,耳朵旁边就传来“嗞嗞”或“吱吱”的声音。不用怀疑,大概率是那个方方正正的变压器发出来的。

这篇文章,就是想跟大家聊聊变压器这个声音到底是怎么发出来的?什么情况下它会叫?以及最重要的,如果遇到这种情况该怎么解决。

01

声音是怎么发出来的?

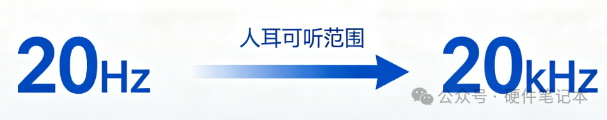

首先,咱们得科普一个基础事实:不是所有的振动你都能听见,人耳的听觉范围是20Hz到20kHz。低于20Hz(次声波)或高于20kHz(超声波),就算变压器振得再厉害,你也听不见。

那变压器为什么会振动呢?

开关电源里的变压器,工作时的电压和电流不是平滑的直流,而是一串串高频脉冲。这些脉冲会在磁芯里产生交变磁场,磁芯在磁场作用下会发生微小的伸缩。同时,绕组导线之间的电流会产生电动斥力,让线圈也跟着微动。

这些振动本身频率很高(几十到几百kHz),远超人耳范围。但问题是:当某些因素导致这个振动频率掉进20Hz-20kHz的区间,或者高频振动的包络频率落在这个区间时,你的耳朵就能捕捉到了。

换句话说:能听见声音,说明变压器在工作频率附近产生了异常的低频调制或间歇性工作。不一定是变压器本身问题,也可能是因为电路异常引起。

我曾经遇到过一种情况:单板测试正常,装成1U整机后响声异常,找了很久原因,最后才发现是变压器距离机壳顶部太近,形成了涡流,原理类似于电磁炉烧水。虽然这也算是变压器的问题,不过这种情况比较少见,咱们重点聊聊常见的。

02

什么条件下它会叫?

根据咱们实际调试经验,叫声可以分为三种典型情况:

1、轻载或空载时叫,带一点负载就不叫了;

2、重载或满载时叫,轻载反而正常;

3、叫声随着负载大小变化而变化,甚至忽大忽小。

咱们分别说说每种情况下最可能的原因和解决办法。

情况一:轻载叫,带载后消失

这是最常见的情况,我们曾经也吃过亏。核心原因是芯片工作在间歇模式或跳周期模式。

很多PWM芯片在轻载时会进入Burst Mode(突发模式)或Skip Cycle(跳周期),目的是降低开关损耗、提高轻载效率。问题是,跳周期的时候,开关动作不是连续的——比如每10个周期里只工作2个周期,停8个周期。这个工作-停止的频率如果落在几百Hz到几kHz之间,变压器就会随着这个节奏振动,发出人耳可闻的声音。

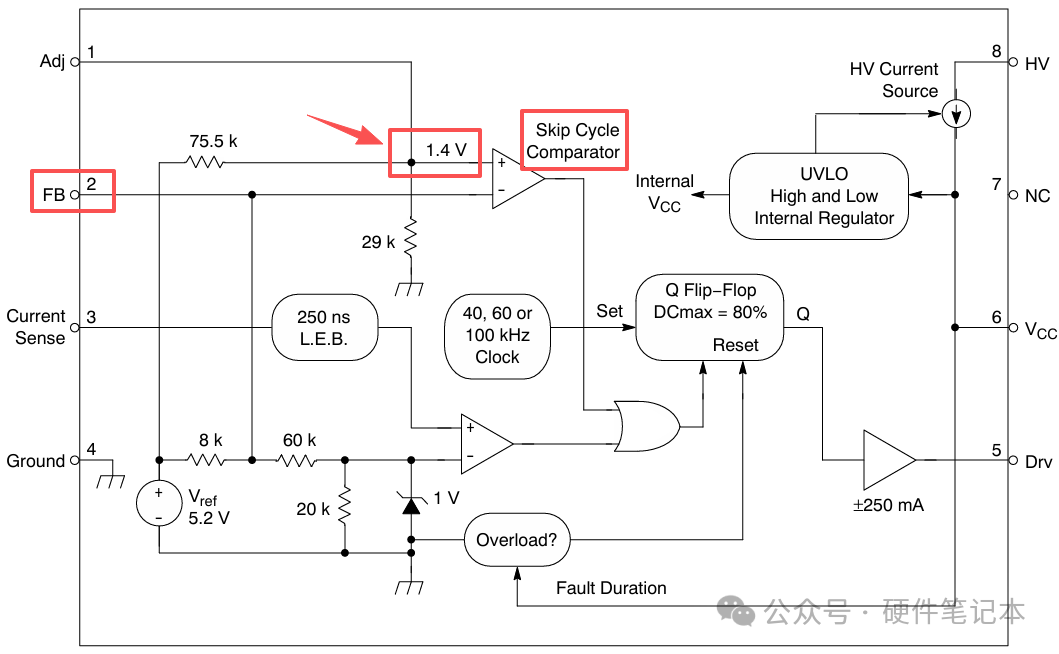

咱们以芯片NCP1200来进行举例,‌通过芯片内部框图可以看到,当FB引脚电压低于1.4V参考电压时触发跳周期,负载越轻,跳过的周期越多‌‌。

怎么确认呢?

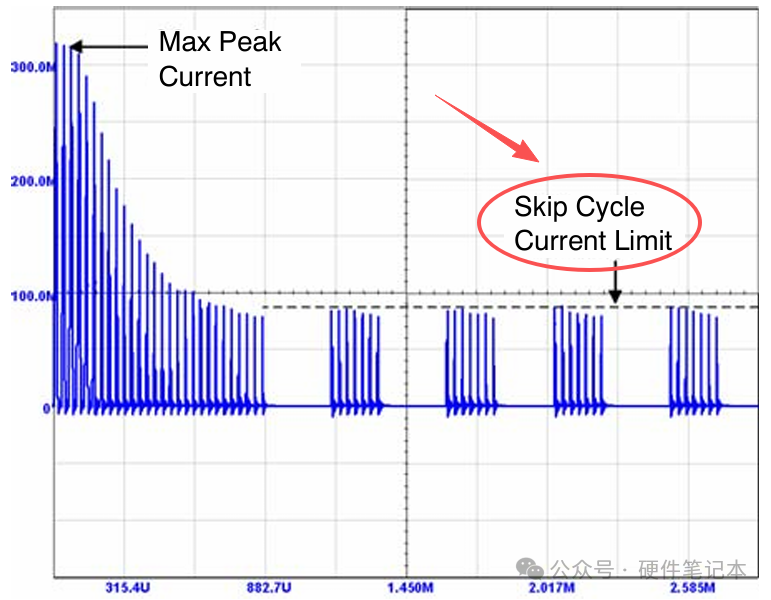

用示波器看SW节点波形。轻载时如果看到一簇一簇的开关波形,中间有明显的大段空白,而且这个空白的频率在几百Hz到几kHz,那就是它了。

那怎么解决呢?

第一,调整芯片的轻载工作模式阈值。如果芯片支持,可以把进入跳周期的负载点调低一些,让芯片不那么容易进入间歇工作状态。

第二,在输出端加一个合适的假负载。这样可以让电源避开深度轻载的跳周期区间。需要注意的是,假负载的功耗要算好,别把效率拖垮。

第三,检查反馈环路补偿。有时候环路太慢,输出电压波动大,也会诱使芯片频繁进入或退出跳周期,从而引起叫声。适当调整补偿参数可以改善这个问题。

情况二:重载时叫,轻载正常

这种情况要高度重视,因为往往预示着变压器饱和或功率接近极限。

当磁芯饱和时,原边电感量骤降,电流会瞬间飙升,表现为电流波形出现尖峰或斜率突然变陡。饱和瞬间,PWM会快速关断,下一个周期又尝试打开,如此反复。这种剧烈的电流变化会让磁芯和线圈产生强烈振动。

怎么确认呢?

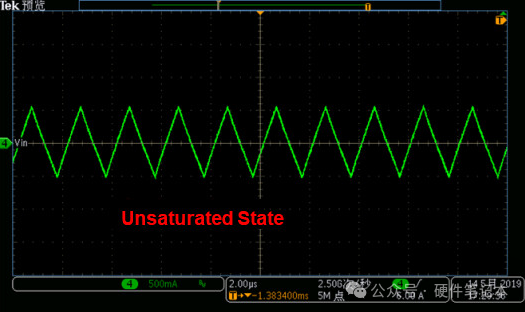

用电流探头观察原边电流波形。正常波形应该是斜率平缓上升的三角波或梯形波。

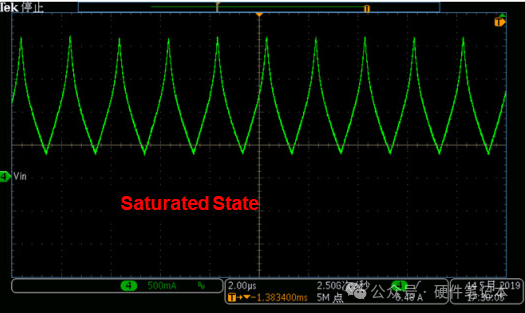

如果电流波形在导通末期突然翘起来,斜率急剧变陡,变成一定斜率的三角波,那就是饱和了。同时可以观察输出电压,饱和时往往会伴随明显的电压跌落或纹波增大。
那怎么解决呢?

首先从磁芯入手。你可以试着加一点气隙,这样能降低有效磁导率,磁芯就没那么容易饱和了,不过代价是漏感会稍微大一点。或者换个猛一点的磁芯材料,更扛造。一般不推荐减少原边匝数,因为匝数少了电感量也跟着掉,反而更容易饱和;更靠谱的做法是增加匝数,或者干脆换个大一号的磁芯。

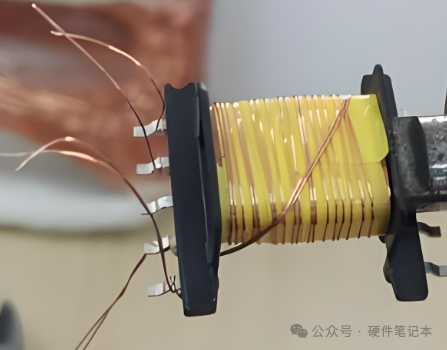

如果排除掉饱和的问题,那多半就是变压器本身的工艺不过关了,比如浸漆没浸透、磁芯没点胶固定住、绕组松松垮垮的。解决办法是重新做真空浸漆,磁芯结合面点上胶,绕线的时候拉紧点,别让它松松垮垮的。

情况三:叫声随负载变化而变化,甚至忽大忽小

这是典型的环路不稳定导致的,这种遇到的比较少,问题通常是反馈补偿网络参数不当或接地走线不当造成的。

怎么确认呢?

首先是听声音,负载电流缓慢变化时,声音的音调也跟着变;或者负载稳定时,声音忽大忽小、断断续续。用示波器看SW波形,会发现开关频率本身稳定,但波形的占空比在低频振荡——比如在10%~50%之间来回摆动,摆动频率几百Hz。这就是环路在振荡。

具体怎么解决这个问题有点复杂,这里不展开讲了,大家感兴趣可以下来讨论。

03

小结

变压器叫声,本质上是某个地方的工作节奏掉进了咱们人耳敏感区。先判断什么负载下叫——轻载还是重载?然后用示波器看SW波形包络,十有八九能找到问题。
记住这个顺序:先看负载条件,再看波形,最后反推是模式问题、饱和问题还是环路问题。按这个思路,八成以上的叫声问题半小时内就能定位。

你要是遇到过更奇怪的情况,欢迎留言一起讨论。
