热源、热路、温控：高性能人形机器人热管理完整体系
当下，人形机器人正加速走出实验室，在工业协作、家庭服务、特种作业等场景落地。大众聚焦其运动能力、AI 算法与交互体验，却常常忽略一个决定机器人性能、寿命、安全与量产能力的隐形核心 —— 热管理。
它既不是大号手机，也不是带腿的笔记本，行业内有个形象的比喻：功率密度对标高端芯片，散热空间堪比智能手表。关节电机峰值功耗可达数百瓦，内部腔体却薄不及一枚硬币；AI 算力芯片持续满载工作，同时机器人体表接触人体，外壳温度必须控制在 42℃以内。狭小空间、多热源耦合、动态剧烈负载、多级温度约束，多重难题叠加，让热管理成为横在人形机器人商业化面前的关键关卡。
很多团队习惯在整机设计收尾阶段 “加装散热片” 补漏，这种 “打补丁” 式思路早已无法适配高性能人形机器人。真正成熟的热管理，是从产品定义之初就深度嵌入研发全流程的系统工程。今天我们结合行业主流方法论、工程落地步骤与前沿技术，完整拆解人形机器人热管理的设计逻辑、实施流程、技术方案与发展趋势。
一、直面痛点：人形机器人热管理的四大核心困境
区别于传统工业机器人、消费电子，人形机器人的热环境具备极强特殊性，也是所有设计工作的出发点。
空间与重量双重桎梏为还原人体形态与运动灵活性，机器人关节、躯干、手部结构极度紧凑，部分灵巧关节内部间隙不足 2mm，传统风扇、大型散热鳍片根本无法安装。同时整机要求轻量化，散热组件额外增重必须严格管控，常规重型散热方案直接被淘汰。
多热源高度耦合，热量叠加失控整机热源主要分为三大类，产热占比清晰划分：关节电机（铜损 + 铁损，占 40%-60%）、动力电池（内阻发热，占 25%-35%）、AI 算力芯片与驱动板（占 10%-15%）。三类热源集中在躯干、四肢关节等狭小区域，静态待机、行走、奔跑、负重等不同工况下功率动态突变，极易形成局部热点，热量相互传导、层层叠加。
多级链式温度约束，环环相扣人形机器人的温度并非单一指标，而是一套链式约束体系，从核心部件到人体接触外壳，每一级都有严格红线，一旦超标将引发连锁故障：
关节电机：绕组 H 级绝缘上限 155℃，热量传导至减速器油封需≤85℃，最终人体接触外壳必须≤42℃； AI 芯片：结温超 85℃会触发热降频，芯片外壳≤70℃，体表同样限制在 42℃以内； 锂电池：最佳工作区间 25-40℃，安全红线为仓体≤55℃，高温不仅加速电芯老化，更存在热失控风险。
动态工况复杂，短时峰值冲击大
常规行走为稳态低负载工况，而奔跑、跳跃、负重等动作会让关节电机瞬间达到峰值功率，热流密度大幅飙升。持续高负载运行下，还会形成 “升温→内阻增大→产热加剧” 的恶性循环，最终导致机器人降功率、停机保护，甚至部件永久损坏。
二、核心方法论：行业通用「五步闭环设计法」
结合头部企业工程实践与 ANSYS、IEEE 等权威技术资料，目前人形机器人热管理形成了一套标准化五步法，遵循 “从源头到通路、从仿真到实测” 的闭环逻辑，拒绝盲目设计。
第一步：热源识别与功率测绘 —— 摸清 “热量本源”
设计的第一要务，不是选散热方案，而是精准测绘所有热源。单纯标注额定功率远远不够，必须搭建瞬态功率谱：模拟行走、搬运、精细操作、奔跑等全场景动作序列，记录每一个关节、芯片、电池的实时功率 - 时间曲线。
通过功率测绘，明确三大核心热源的产热规律：电机损耗分布、电池不同充放电倍率下的温升速率、算力板满载功耗。这一步是所有散热设计的基础，跳过功率测绘，后续方案都等同于 “盲猜”。
第二步：温度链与约束拓扑设计 —— 反向分配热阻预算
这是人形机器人热管理最具特色的设计思路：从外到内反向推导。以人体安全接触温度 42℃为最终阈值，逆向梳理每一级部件的允许温差，逐级分配热阻预算，也就是 “温度链设计法”。
举个例子：以外壳 42℃为终点，向上限定减速器、电机定子、绕组的最大允许温度；以电池仓 55℃安全红线为标准，反向约束电池模组、电芯的温升范围。通过热阻预算分配，确保热量在传导路径中逐级降温，既保护核心器件，又保障人机接触安全。
第三步：散热路线三分法选型 —— 分区搭配，混合架构
基于热源功率、安装空间、工况差异，行业普遍采用分区三分法选型，单一散热模式无法覆盖整机需求，被动、主动、储热方案组合使用，打造分级混合散热架构：
被动散热
：依托高导热材料、热管、均热板、导热界面材料，搭配自然对流。优势是零功耗、高可靠、轻量化，主要应用在头部、手部、小臂等低功率、轻负载区域； 主动散热
：以微通道液冷、MEMS 微型风冷为主。液冷散热效率是传统风冷的 10-50 倍，是髋、膝、踝等下肢重载关节、躯干电池舱、算力舱的首选；厚度 1.5mm 以内的微型射流风扇，则作为辅助散热适配狭窄空间； 相变储热（PCM）
：利用石蜡等相变材料 “削峰填谷”，填充在关节间隙中，专门吸收奔跑、跳跃等短时峰值热量，避免瞬态高温冲击，常与液冷搭配用于极限工况场景。

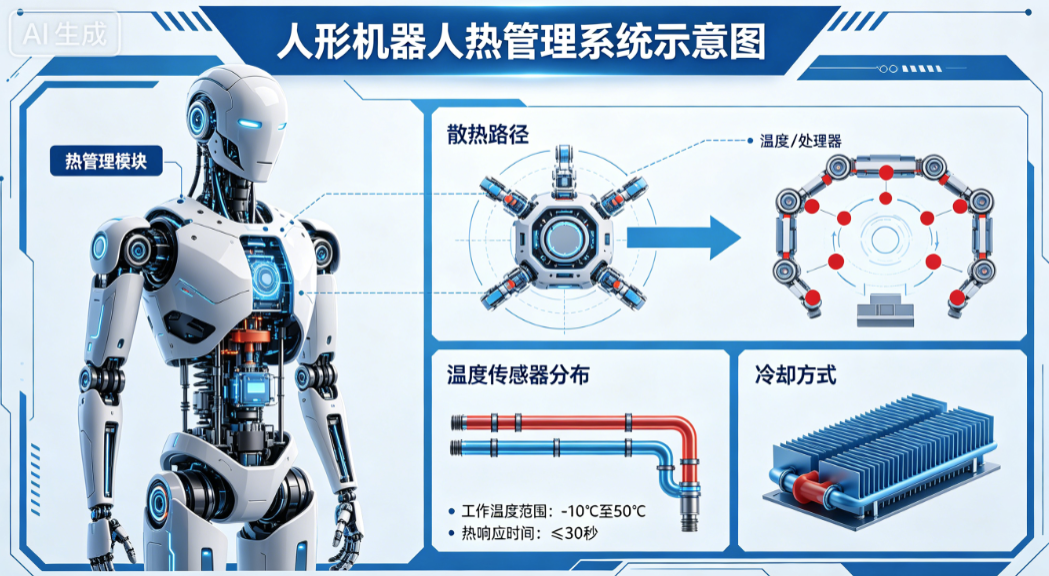

最终落地形态通常为：下肢重载关节液冷 + 上肢轻载部件被动散热 + 头部 / 峰值工况 PCM 储热 + 整机智能调控的一体化方案。
第四步：CFD 仿真建模 —— 虚拟验证，提前排坑
完成方案选型与结构设计后，进入仿真验证阶段。将整机 3D 数模导入 ANSYS Icepak、Fluent 等专业热仿真软件，还原材料属性、热源功率、流道结构、环境边界条件，开展多维度仿真分析。
稳态仿真：模拟常规行走工况，查看整机温度场、热流路径、稳态最高温与温差分布； 瞬态仿真：模拟峰值运动，验证 PCM 吸放热效果、短时温升速率； 流体仿真：计算液冷流道的流速、压降，以及风冷风道的流场分布； 热 - 结构耦合仿真：评估高温带来的热变形，避免影响机器人运动精度。
仿真阶段提前优化流道、壁厚、导热结构，能大幅减少样机迭代成本，缩短研发周期。
第五步：红外实测 + 迭代闭环 —— 让仿真贴合真实工况
仿真数据终究是理论值，必须通过实测完成闭环。搭载完整热管理系统的样机运行标准动作序列，使用 FLIR 红外热成像设备逐帧采集整机温度场，对比仿真数据与实测数据。
行业通用验收标准：关键位置仿真与实测温差控制在 3℃以内；若局部偏差大于 5℃，则逐一排查接触热阻、对流系数、材料参数等问题，修改结构与方案后重新仿真、测试，循环迭代直至达标，最终冻结设计方案。
三、工程落地：九大标准化实施步骤（从需求到量产）
五步方法论偏向顶层逻辑，而从图纸到量产样机，需要一套可落地的全流程实施步骤，覆盖需求、计算、结构、仿真、测试、可靠性全环节。
1. 需求拆解与热边界定义
梳理整机重量、续航、工作环境、IP 防护等级、噪音限制等约束；拆分所有核心部件的功率参数、温度上限、温差要求，输出《热管理需求规格书》与《热源参数表》，明确设计底线。
2. 热负荷计算与工况分解
精准计算电机铜损、铁损，电池焦耳热，芯片满载功耗；划分待机、稳态行走、峰值运动、高低温环境等多类工况，区分稳态热负荷与瞬态峰值热负荷，判断各区域散热等级，输出热负荷计算报告。
3. 总体散热方案与布局规划
依据热负荷与空间约束完成整机分区，确定每个区域的散热形式，规划冷板、管路、热管、风扇、PCM 模块的安装位置，规避关节运动干涉，输出总体散热方案与布局图纸。
4. 三维结构设计与热界面优化
将散热结构与机械结构一体化设计：关节壳体集成微流道、散热鳍片、热管槽；电池模组设计贴合式冷板。热界面是重中之重，热源与散热部件之间采用导热垫片、硅脂填充，控制界面厚度≤0.5mm，最大限度降低接触热阻。同时完成轻量化与运动校核，输出 3D 数模与工程图纸。
5. 多场仿真与方案迭代
按照前文仿真要求完成全维度分析，针对热点、超温、流道堵塞、温差过大等问题持续优化结构、材料与流道，形成仿真迭代记录。
6. 硬件加工与系统集成
加工散热壳体、冷板、热管、传感器等零部件；完成机械装配、液冷管路连接与检漏、风冷组件安装，在绕组、电池、芯片等关键点位布置温度传感器，完成原型机搭建。
7. 部件级台架单项测试
拆分关节、电池、电控板等部件单独加载测试，模拟额定与峰值负载，记录温升、降温速率；测试液冷泵、风扇的流量、压力、噪音，验证 PCM 储热效果。单项指标不达标则立即局部整改。
8. 整机联调与动态工况测试
开展整机静态温升、连续行走、奔跑、负重等全动态测试，同时调试 PID、AI 预测等智能温控逻辑，设置多级热保护策略（降功率、限制动作、紧急停机）；完成高低温循环、湿热环境测试，验证环境适应性。
9. 可靠性验证与量产固化
开展数十小时连续耐久测试、振动、温循、老化测试，验证散热系统长期运行的稳定性与密封性。最终冻结图纸、物料、工艺与控制程序，编制装配规范、调试指南与售后文档，正式转量产
从热源测绘、温度链设计，到方案选型、仿真实测，再到工程落地与智能调控，一套完整、严谨、闭环的热管理体系，才是人形机器人驰骋在各场景下的坚实底盘。
