还在ADS里手动挂S参数？这套HSPICE自动化脚本省掉80%重复劳动

详细信息

作者优秀: 优秀教师/意见领袖/博士学历/特邀专家/独家讲师
平台推荐: 内容稀缺

仿真圈

2月前浏览727

点击文尾阅读原文查看

作者 | 信号完整性分析

首发 | 仿真秀App

大家好，我是仿真秀专栏作者——信号完整性分析。2025年我在仿真秀上架的这套课程 《芯片-封装-PCB系统级HSPICE及WaveView信号电源完整性分析》 已全部更新完结。原计划是10讲，但为了让课程更扎实，我们陆续增加了3讲加餐内容，包括第11讲的 LPDDR5时域和频域仿真，以及第12、13讲关于 先进封装VTF_S参数TCL脚本仿真自动化 的专题。课程持续更新，加量不加价，后续我还根据VIP群用户反馈会继续加餐。你现在看到的这篇文档，本身就是加餐的一部分，是课程中TCL脚本自动化专题的延伸阅读，希望能帮你把学到的知识更好地应用到实际工作中。以下是正文：

很多人第一次做 S 参数系统仿真时，都会觉得这事没那么复杂。

拿到一个 `.sNp` 文件，挂进仿真器，跑一下曲线，不就结束了吗？

真到工程现场以后，很快就会发现事情没那么简单。端口名是不是规范？端口顺序是不是和系统拓扑一致？单端和差分是不是混用了？mixed-mode 结果到底该看 `Sdd` 还是 `Sds`？同样一份模型，为什么换一种端口引用方式，结果解释就完全变了？

但真做多了就会发现，S 参数处理麻烦的从来不是把文件读进来，而是后面那一串动作: 端口怎么认、节点怎么映射、公式怎么写、结果怎么统一看。

相比用过的人都了解，ADS里需要手动设置port等，不方便看单端和差分之间的串扰等结果，不方便把曲线某个频点的数据导出出来，还是需要进一步完善。

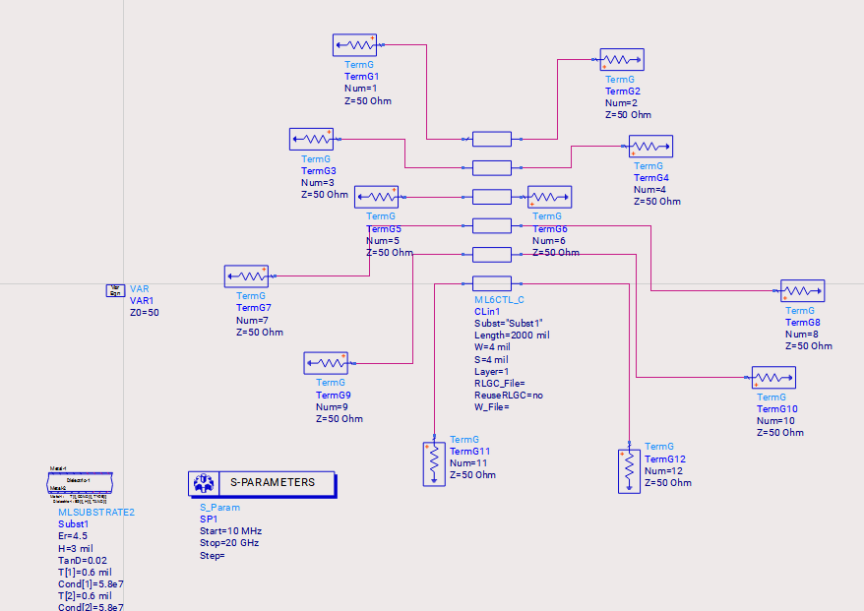

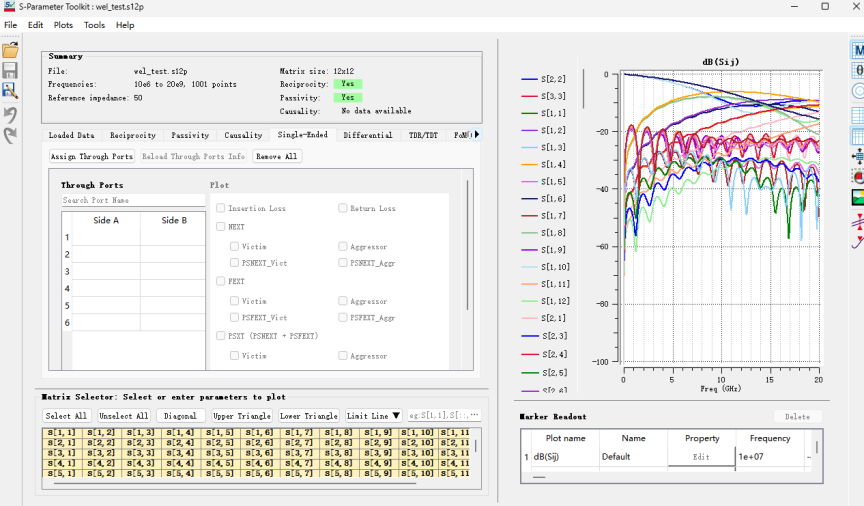

图1｜S 参数模型接入前的典型互连环境示意

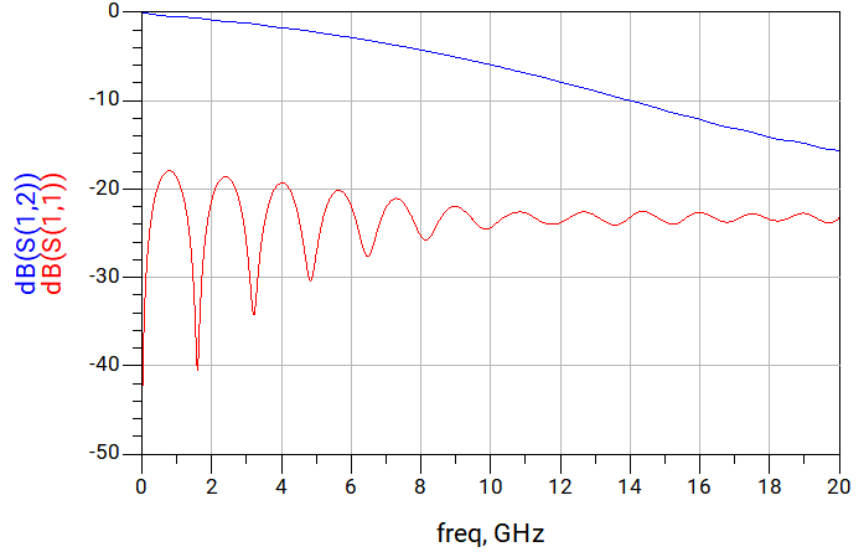

图2｜S 参数仿真中常见的插损与回损查看结果

这一篇不准备再铺太多背景，直接看这套脚本在 HSPICE S 参数处理上，到底帮你省了哪些事。

这个脚本主要在处理什么

这类脚本真正要解决的，不是"自动写一行 `.MODEL`"这么简单，而是把下面这些最容易出错的细节先固定下来:

如何识别 Touchstone 端口名
如何把模型端口映射为系统节点
如何确定 TX/RX 的端口顺序
如何区分单端、差分和 mixed-mode 结果
如何把IL、RL、NEXT、FEXT、PSNEXT、PSFEXT、PSXT 自动整理出来

它不只生成 `Spar.sp`，还会顺手把 `Spar.tcl` 也生成掉，把后面最常用的指标公式一次性写好，包括:

`IL`
`RL`
`NEXT`
`FEXT`
`PSNEXT`
`PSFEXT`
`PSXT`

更多的指标你可以可以再脚本基础上进行修改，可扩展性极强。

这意味着工程师不用每次都手工敲表达式，也不用反复确认哪条曲线对应哪组端口。模型接入和结果查看之间那层很烦的重复劳动，脚本帮你接过去了。

说得直白一点，它就是先把端口、引用和 family 这些基础问题处理对，再把一组常见的无源链路评估指标自动落成公式和窗口。

差分和 mixed-mode，是这套脚本真正拉开差距的地方

如果只处理单端网络，很多脚本都能做。

真正把工程复杂度拉上来的，是差分和 mixed-mode。

当前脚本会先根据 Excel 中 `SimSignal` 的定义，把相邻的两条差分网络识别成一组 `diffgroup`，然后在 S 参数端口分组时，把它们作为一对来处理。

后面在公式生成阶段，再根据源端和受端分别是单端还是差分，自动归类到:

`Sdd`
`Sds`
`Ssd`
`Sss`

这一步很关键，因为很多项目里真正难的，不是把曲线画出来，而是知道"这条曲线到底该归到哪一类物理含义里"。

例如:

差分到差分，应该看 `Sdd`
差分激励打到单端受害端，应该归到 `Sds`
单端激励耦合到差分受害端，应该归到 `Ssd`
单端到单端，才是 `Sss`

脚本把这个判断自动化以后，工程师就不用每次手工确认 family 了，特别适合网络数量多、通道类型混在一起的项目。

`_Spar.tcl` 真正省下了哪些时间

如果说 `Spar.sp` 解决的是模型接入问题，那么 `Spar.tcl` 解决的就是结果组织问题。

很多团队其实不是不会仿真，而是仿真跑完以后，时间都花在下面这些动作上了:

逐条打开 S 参数结果
手工输入 `20*log10(mag(...))`
重新判断 victim/aggressor 对应关系
把 NEXT、FEXT 和 power-sum 表达式再写一遍
一个窗口一个窗口地重新排版

脚本把这些动作全部固化了。

1. IL 和 RL 自动生成

对每一组端口，脚本会自动生成:

插损 `ILtxrx`
必要时的发送端/接收端回损 `RL`

公式本质上就是标准的 dB 化表达:

20*log10(mag(S(i,j)))

但更重要的不是公式本身，而是公式对应的 `i/j` 端口，脚本已经按通道关系帮你定好了。

如果按无源链路最常见的写法来整理，可以直接记成:

IL(f) = 20*log10(|S21(f)|)RL(f) = 20*log10(|S11(f)|)

如果是差分链路，则更常见的写法是:

IL_DD(f) = 20*log10(|Sdd21(f)|)RL_DD(f) = 20*log10(|Sdd11(f)|)

这也是为什么脚本要先把单端、差分和端口顺序理顺。因为只有 family 对了，`S21` 才真的是那条链路的插损，`S11` 才真的是对应端口的回损。

2. NEXT 和 FEXT 自动生成

对每个 victim，脚本会自动遍历其他激励端口，生成:

`NEXTvictimother`
`FEXTvictimother`

这样工程师看到的不再是抽象的 `S13`、`S15`、`S27`，而是带有实际网络含义的命名结果。

如果把它们写成更通用的无源链路评估表达，就是:

NEXT_ij(f) = 20*log10(|Sij(f)|)FEXT_ij(f) = 20*log10(|Sij(f)|)

这里真正的区别，不在公式长什么样，而在端口的物理位置关系: 同侧耦合看 `NEXT`，远端受害看 `FEXT`。脚本通过端口分配和受害端遍历，把这个关系自动带出来了。

3. PSNEXT、PSFEXT、PSXT 自动汇总

这部分是很多人工流程最容易偷懒的地方，因为 power-sum 一旦通道数多起来，手工写表达式既烦又容易漏项。

当前脚本的做法是，把每一项串扰先转回线性功率域求和，再回到 dB 域:

10*log10(sum(10^(XT_dB/10)))

这使得 `PSNEXT`、`PSFEXT`、`PSXT` 都能自动生成，而且逻辑上是统一的。

对做并行总线、封装通道簇、连接器阵列分析的人来说，这一点很实用，因为真正的系统风险很多时候并不是单一 aggressor，而是多源叠加。

如果写成通用形式，可以理解为:

PSNEXT_v(f) = 10*log10(sum_k(10^(NEXT_v,k(f)/10)))PSFEXT_v(f) = 10*log10(sum_k(10^(FEXT_v,k(f)/10)))PSXT_v(f) = 10*log10(sum_k(10^(XT_v,k(f)/10)))

这类 power-sum 指标在 DesignCon 讨论无源链路时非常常见，因为单条 aggressor 的结果往往还不够，真正决定风险的是受害端在多干扰源叠加下的总串扰预算。

4. mixed-mode 与模式转换要单独看

脚本里自动区分 `Sdd / Sds / Ssd / Sss`，这件事非常重要。因为对高速差分链路来说，只看 `Sdd` 往往还不够，还要关心模式转换。

如果按 mixed-mode 的常见解释，可以粗略记成:

Diff-to-Diff : 20*log10(|Sdd21|)Diff-to-Single : 20*log10(|Sds21|)Single-to-Diff : 20*log10(|Ssd21|)Single-to-Single : 20*log10(|Sss21|)

其中 `Sds` 和 `Ssd` 本质上都在提醒工程师: 差分能量并没有老老实实留在差分通道里，而是在往单端或共模方向泄漏。对于先进封装、连接器 breakout、过孔扇出和不完全对称的布线结构，这类指标往往比单纯的主通道插损更早把问题露出来。

5. 常用无源链路指标，它都能帮你整理出来

看无源链路时，很多人最容易掉进一个坑，就是只盯着一条 `S21` 曲线看。实际上更顺手的看法是把下面这些指标一起看:

在目标 Nyquist 附近，IL、RL、串扰和模式转换是否已经明显恶化
当前 S 参数文件的 `fmax` 和 `fres` 是否足以支撑这个频段的判断

如果按最基础的系统习惯来写，Nyquist 频率可以先记成:

f_N = Baud / 2

对于被动链路的前期筛选，这通常意味着至少要在 `f_N` 附近同时看:

主通道插损
回损
近端/远端串扰
power-sum 串扰
模式转换

也就是说，频域指标最好别单独看，而是围着目标符号率一起看。

6. WaveView 窗口自动组织

脚本最后还会按类别自动创建查看窗口，例如:

`IL`
`RL`
`FEXT`
`NEXT`
`PSNEXT`
`PSFEXT`
`PSXT`

这类整理工作平时最不起眼，但它决定了结果能不能被团队快速拿来用。一个自动化流程，只有把"结果怎么看"也一起设计进去，才算真的闭环。

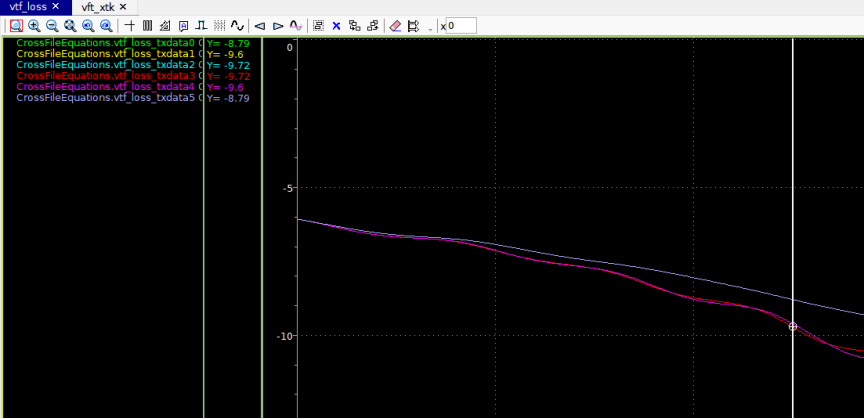

图3｜脚本自动整理后的插损窗口示例

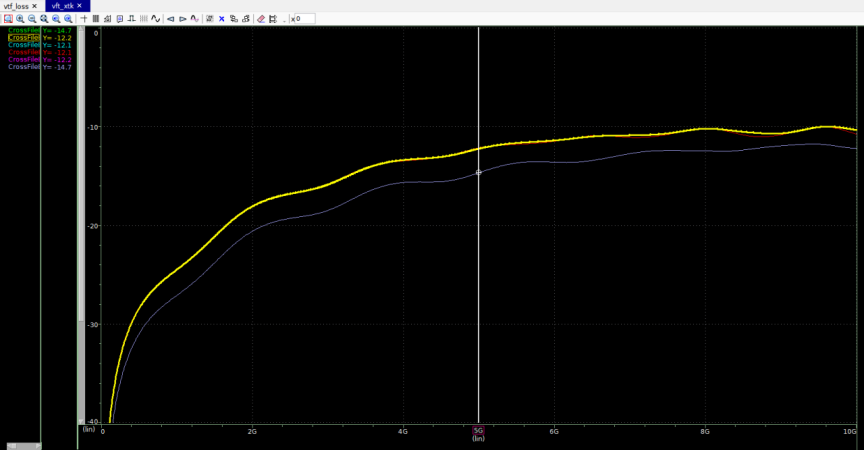

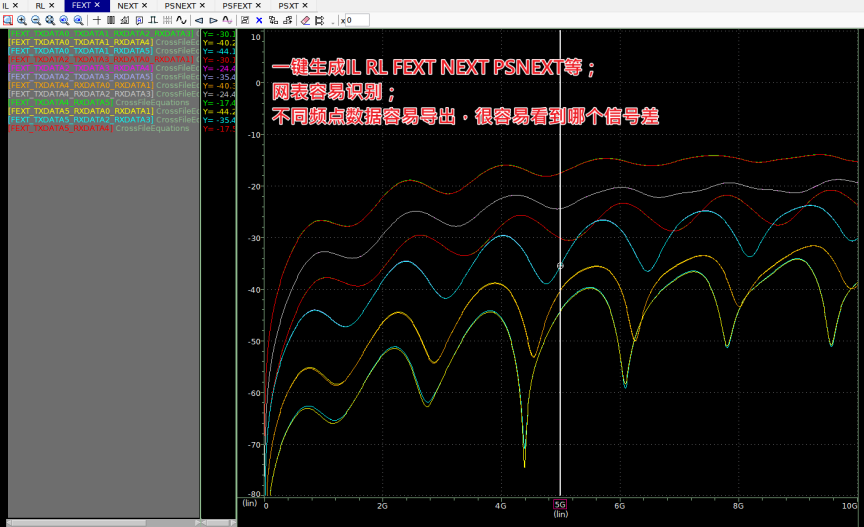

图4｜脚本自动整理后的串扰窗口示例

和 ADS 这类 GUI 软件比，它省了什么事

同样先说清楚，这里不是说 ADS 不好。ADS 这类 GUI 软件在建模、调结构、局部看曲线时还是很好用的。

但如果你的任务是已经拿到一批 `.sNp` 模型，想快速把它们接进 HSPICE、统一写公式、统一看结果，那脚本流会更省时间。

如果把这套脚本和常见的 GUI/手工处理方式放在一起看，它的优势主要不在于"公式更高级"，而在于"把最容易出错的环节自动化了"。

一是端口识别更稳

很多时候问题不是模型没有，而是端口注释风格不统一。脚本同时兼容两类常见注释格式，能显著减少前期整理成本。

二是映射逻辑更清楚

不是简单拿原始端口名直接用，而是先结合 `model_Cmp` 和 `Mapping` 做系统级翻译，这样后面的网表节点和结果命名都更统一。

三是单端与差分共用一套流

很多脚本在单端场景下还能工作，一到差分和 mixed-mode 就开始失控。当前实现已经把差分分组和 `Sdd/Sds/Ssd/Sss` 的归类考虑进去了。

四是结果表达式不需要人工重写

真正费时间的，常常不是仿真本身，而是后处理。脚本把 IL、NEXT、FEXT、PSXT 这类高频动作全部模板化，效率提升非常明显。

五是能优雅降级

如果模型不是标准 `.sNp`，或者端口注释无法识别，脚本不会整个崩掉，而是保留其他输出并留下 warning。对工程流程来说，这种"不中断主流程"的设计非常重要。

它特别适合哪类场景

我认为这套 S 参数处理功能，特别适合下面几类场景。

先进封装中多 bump、多通道互连的快速筛选
DDR/LPDDR/GDDR 总线中的主通道与串扰批量评估
SerDes 通道中的差分链路和 mixed-mode 前期分析
连接器、线缆、封装、PCB 级联后的统一端口整理
项目早期大量方案对比时的自动化结果生成

它未必替代最后的系统级 signoff，但在前期清洗模型、快速看趋势、统一结果口径这几个环节里，确实很有用。

使用这套 S 参数处理功能时，仍然要注意什么

任何自动化工具都不能掩盖输入模型本身的问题，这一点必须说清楚。

第一，端口注释必须尽量规范。脚本虽然兼容两种常见格式，但如果模型文件本身命名混乱，仍然会影响自动映射质量。

第二，`Port_Seq` 的含义要和实际模型导出顺序一致。否则公式虽然能自动生成，物理意义却可能错位。

第三，差分信号必须按相邻两行成组维护。当前实现是按这个假设识别 `diff_group` 的，表格维护如果打乱顺序，会直接影响 mixed-mode 归类。

第四，S 参数质量仍然要回到模型源头检查，包括:

频率上限是否足够
频率分辨率是否合理
端口参考定义是否清楚
DC 点和级联边界是否处理正确

自动化流程可以大幅提高效率，但不会替你修复错误模型。

如果把这一段再压缩成一份更像 DesignCon 报告里的无源链路检查清单，大致就是:

`IL/RL` 先看主通道匹配和损耗
`NEXT/FEXT/PSXT` 再看多干扰源耦合风险
`Sdd/Sds/Ssd/Sss` 再看差分能量是否发生模式泄漏
`f_N` 附近重点看链路是否已经逼近预算边界
`fmax/fres/DC` 最后确认模型本身有没有把结论带偏

写在最后

很多工程师聊 S 参数处理时，容易把重点放在某个表达式、某个工具按钮，或者某个格式转换器上。

但项目里真正费时间的，往往不是会不会算，而是这些动作要不要每次都重新做一遍。

这套脚本最实在的价值，就是把 Touchstone 端口读取、系统节点映射、端口顺序组织、单端/差分/mixed-mode 归类，以及 IL/NEXT/FEXT/PSXT 的后处理，尽量收成一套固定动作。

如果你现在已经习惯在 ADS 或其他 GUI 软件里手工挂模型、手工写表达式、手工排窗口，那这套脚本的价值就很直接: 少点很多重复操作，结果也更容易统一。

脚本放在HSPICE课程里：有需要的同学感觉学起来吧

我的《芯片-封装-PCB系统级HSPICE及WaveView信号电源完整性分析_PCIE及LPDDR仿真》课程内容涉及多篇论文，既具有深度也有很大实际价值，感兴趣的朋友可以学习下。

限时特价（限10名）

秒杀：599元（价值：699元）

可随时回放，可开具发票

提供vip群答疑和模型下载

【618特惠】芯片-封装-PCB系统级HSPICE及WaveView信号电源完整性分析_电源_电路_信号完整性_系统仿真-仿真秀视频课程

1、为什么要购买这门课程

（1）学会软件操作与应用能力：掌握 HSPICE 核心用法，包括基础语法、参数扫描、仿真精度控制，能独立编写网表，且学会通过 Help 文档自主解决操作问题，无需死记所有功能；学会 WaveView 工具的使用，辅助 HSPICE 仿真结果的查看与分析；掌握 ADS 与 HSPICE 的对比仿真方法，可对同一高速链路（如 PCIE4.0）进行仿真验证，多一种软件选择，提升工具适配灵活性。

（2）学习信号完整性（SI）核心技能：理解 SI 基础原理，能完成高速信号频域分析（如插损、S 参数抽取与仿真）、时域分析（如眼图绘制、抖动分析）；精通 PCIE4.0 时域眼图、频域插损等指标仿真，掌握 TX 均衡、RX CTLE、DFE 自适应均衡对仿真结果的影响；熟练完成 LPDDR5（8533Mbps）全流程仿真，包括 NT-ODT 功能应用、Per-bit DFE 仿真（网上稀缺技能）；掌握 TDR 仿真（单端与差分模式）、IBIS 及 IBIS-AMI 仿真方法，能处理线性网络参数分析，解决高速 Serdes 仿真难题；学会超低误码率统计仿真，对比 FT、ME 等不同仿真模式的眼图差异与精度，能完成包含 PI 效应的统计仿真（网上罕见核心技能）

（3）掌握电源完整性（PI）核心技能：掌握芯片、封装、PCB 整系统级别电源完整性仿真方法，而非传统简单计算 PDN；学会从 CPM 获取精准 PDN，参考三星等主流大厂经验构造 Worst case pattern，仿真电源纹波；理解 Zpdn（目标阻抗）在频域分析中的关键作用，掌握优化去耦电容（OPDleDTC/CDIE）的方法，包括电容数值、类型、位置选择，以及 Interposer eDTC 对 SI 和 PI 的改善应用。

（4）夯实理论知识与底层逻辑：掌握 SIPI（信号与电源完整性）完整知识体系，理解傅里叶变换的时域与频域变换原理，建立扎实的理论基础，明晰仿真核心原理，如均衡技术（TX/RX 端均衡）、抖动类型（DCD、RJ、PJ）对仿真结果的影响，能透过工具表象解决实际问题，而非单纯依赖软件操作。

（5）助力职业发展与自主拓展能力：对硬件、封装 PCB、系统仿真工程师而言，可突破仿真技术瓶颈；对想进入芯片领域的学习者，能独立仿真各类 IO 网表、研究电路行为，成为进入芯片 SIPI 相关部门的 “敲门砖”。学完课程后可自主研究其他 SIPI 相关内容，掌握 “从简单链路验证功能→应用到复杂仿真” 的学习方法，能独立拓展更多高速接口或场景的仿真。

（6）提升实战问题解决能力。可完成包含 PI、SI 效应的 DDR 系统仿真，构造等效 PDN 网络、W-element 模型，解决实际项目中多因素耦合的仿真难题；本课程仿真方法参考三星等大厂经验，结果符合行业规范，学完后可直接应用于实际项目，助力项目一次成功。

（7）本课程还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高新内推就业、仿真秀还提供奖学金、学完此课程，推荐报名参加工程仿真技术（CAE分析职业能力等级评价证书）。

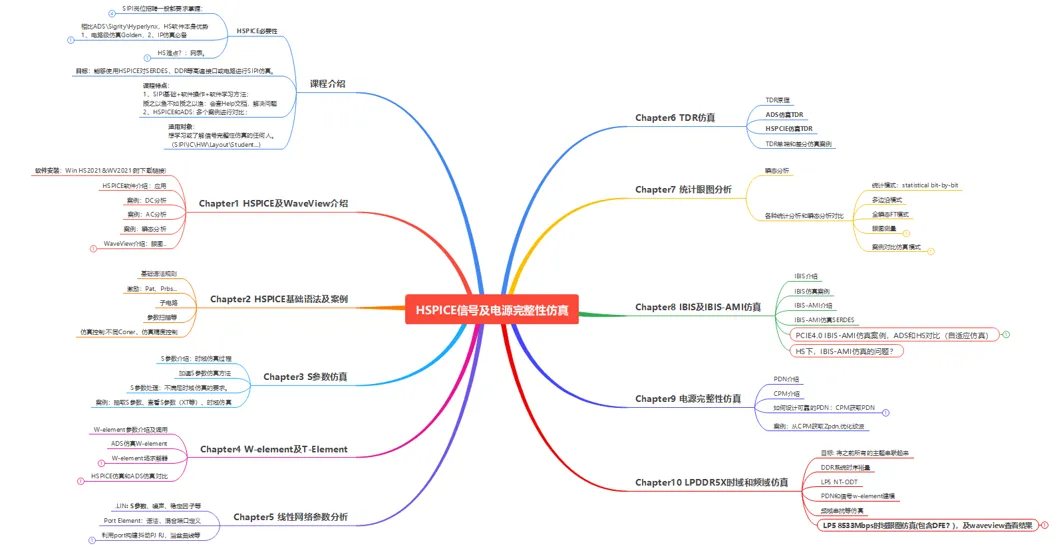

2、课程大纲及主要内容

无论你是 HSPICE 零基础的新手，想搭建仿真知识框架；还是硬件、封装 PCB、系统仿真工程师，需要提升实战能力；或是理工科院校学生、EDA 领域科研人员，想为职业发展添砖加瓦 —— 这门课都能精准匹配你的需求！以下是课程大纲及主要内容：

一共十个章节，基本涵盖了信号完整性的主要方面，对于想学习信号完整性的同学来说，学完本课程，可自行研究其他内容；对于只会ADS的同学来说，多了一个软件选择；对于想进军芯片仿真的同学来说，就可以仿真各种IO网表，研究电路行为，这是想进芯片SIPI相关部门的敲门砖。

论文来源：Peter J. Pupalaikis，DesignCon 2026；Sameh Y. Elnaggar、Bill Kirkland、Eduard Frlan，DesignCon 2021；Pavel Zivny 等，DesignCon 2025

论文题目：Port Referencing in S-Parameters: Critical Insights You Need to Know；Effect of the Maximum Frequency and Frequency Resolution of S Parameters on Channel Simulation；200Gbps Lanes Equalization Methods & Required Fixture Bandwidth, S-parameter Bandwidth & Acquired Signal Bandwidth
