【机械设计】非标机械设计——自动化上下料设备
一台冲床自动化上下料设备，需要综合考虑冲压工艺、机械结构、电气控制和安全性，是一个典型的非标自动化系统设计项目。其核心目标是实现安全、高效、精准的无人化生产。
下面，我将为你提供一个系统性的设计框架，涵盖从需求分析到方案选型的全过程。
🎯 第一步：明确设计需求与工况
在动手设计前，必须清晰地定义设计边界和性能指标。这是确保方案可行性的基础。
工件信息： 明确待加工工件的材质（钢板、铝板等）、尺寸范围、重量（决定机械手负载）、形状（平板、异形件等）。
冲床参数： 了解冲床的吨位、行程、工作频率（SPM）、模具闭合高度以及是否有预留的自动化接口（如滑块角度信号输出）。
生产节拍： 确定目标生产节拍，例如单次上下料循环时间需≤5秒，这将直接影响驱动系统和控制逻辑的选择。
精度要求： 明确工件的定位精度要求，例如重复定位误差需≤±0.5mm。
工作环境： 考虑车间的温度、湿度、油污、金属粉尘等环境因素，这决定了电气元件的防护等级和机械结构的密封性。
🏗️ 第二步：选择核心机械结构方案
根据工件和冲床的特点，选择合适的机械手或送料机构类型。
方案类型 特点与适用场景
直角坐标式 (桁架式) 结构简单、刚性好、定位精度高。适用于工作位置呈直线排列、空间相对充裕的场景。

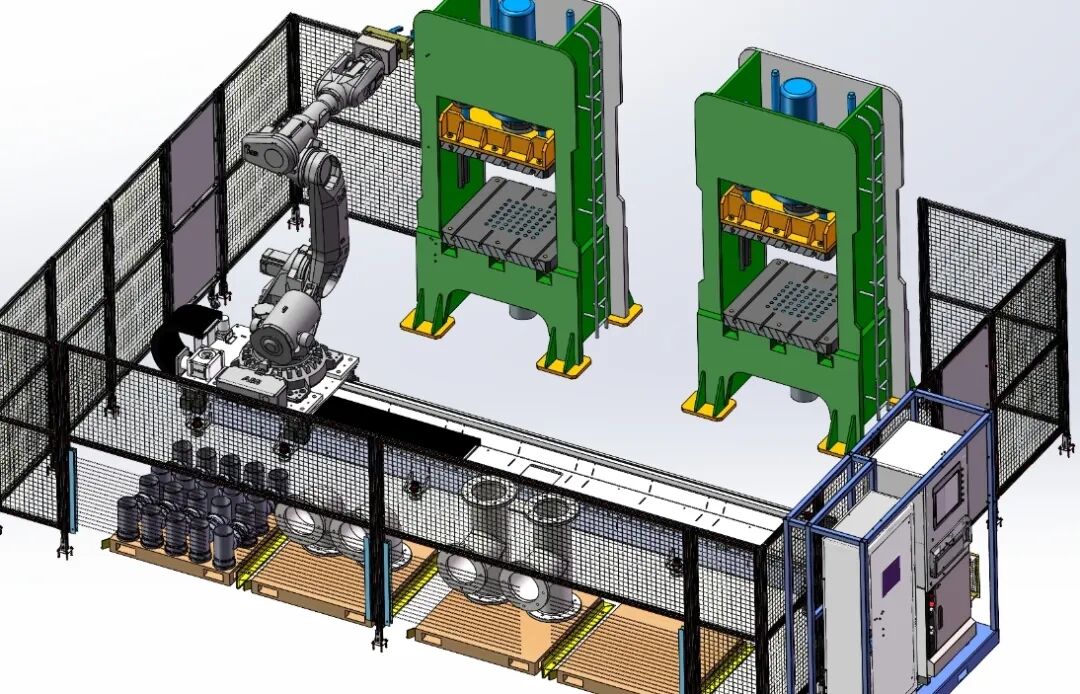

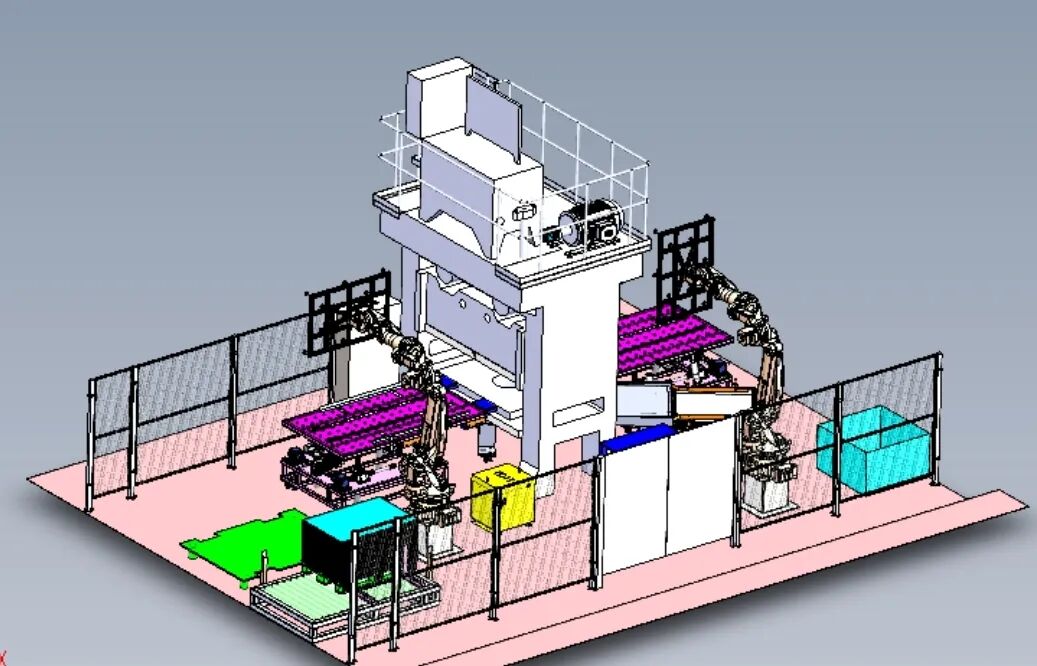

多关节式 (机器人) 动作灵活、工作范围广、可绕过障碍物。适应性强，尤其适合复杂轨迹和多工位传递，是高端自动化的发展方向。
三轴平移式 在XYZ三轴方向进行精准平移，可灵活衔接多工位操作，适用于圆形、方形、异形片等多种复杂冲压需求。

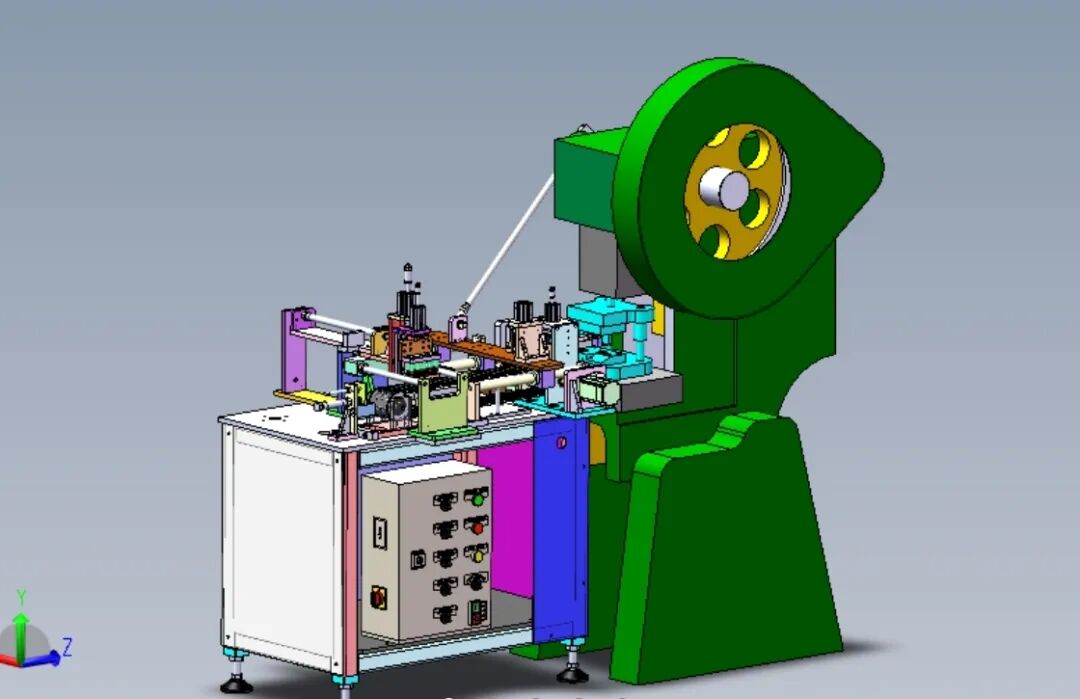

专用送料机构 针对特定工件（如钢管、铝型材）设计的专用夹具和气缸驱动机构，成本低、效率高，但通用性差。
🧠 第三步：构建控制系统架构
控制系统是整个设备的“大脑”，负责协调所有动作，确保与冲床的精确同步。
1. 核心控制器 (PLC)
作用： 作为主控制器，PLC具有极高的工业稳定性和可靠性，适合长时间连续运行。
核心任务：
同步控制： 接收来自冲床编码器或凸轮开关的角度同步信号，精确判断滑块位置（如上死点、下死点）。
时序控制： 根据滑块位置，在安全的“动作窗口”（如滑块上升至安全高度后）内，发出指令控制机械手的取料、送料、放料等一系列动作。
逻辑处理： 处理急停、安全光幕、限位开关等安全信号，并管理自动、手动、调试等不同操作模式。
2. 人机交互界面 (HMI)
作用： 为操作人员提供直观的控制和监控平台。
主要功能：
运行控制： 一键启动/停止、自动/手动模式切换。
参数设置： 动态调整送料步长、节拍时间、报警阈值等。
状态显示： 实时显示设备位置、气压值、产量、良品率等关键数据。
故障诊断： 记录并显示报警历史和故障代码，便于快速排查问题。
3. 驱动与执行元件
驱动方式： 主要有气动和电动（伺服）两种。气动成本低、响应快，适用于对精度要求不高的场合；伺服驱动精度高、控制灵活，是实现高精度、高节拍生产的首选。
末端执行器： 根据工件形状选择，常见的有真空吸盘（适用于平整板材）、气动夹爪（适用于异形件或管材）、电磁吸盘（适用于导磁性材料）等。
⚙️ 第四步：实现关键协同逻辑
设备能否稳定运行，关键在于与冲床的协同控制。
三机联动模型： 建立“冲床-送料机-收料台”的协同模型。以冲床主轴旋转一周为一个完整周期（T_cycle），PLC通过高速计数模块读取冲床角度信号（θ）。
动作窗口定义：
θ ≥ 90°： 滑块上升至安全高度，PLC发出指令，启动伺服电机或气缸，开始送料。
θ ≤ 270°： 在滑块开始下一次冲压前，送料机构必须完全退回安全位置，并锁定。
顺序功能图 (SFC)： 采用SFC等结构化编程方法，将整个自动循环分解为“等待信号→快速进给→精确定位→夹紧/吸取→放置→返回”等清晰的步骤，确保控制流程的稳定性和可维护性。
🛡️ 第五步：集成安全与辅助系统
安全是自动化设计的底线，必须贯穿始终。
安全防护：
物理防护： 设置全封闭或半封闭的安全围栏，防止人员误入危险区域。
光电保护： 在危险区域入口安装安全光幕，一旦光束被遮挡，设备立即急停。
双手启动： 在手动模式下，必须同时按下两个启动按钮才能执行动作，防止单手误操作。
辅助系统：
废料处理： 设计自动排废料装置，如废料斗或皮带输送机，及时将冲压废料排出，避免堆积影响生产。
物料供给： 对于板材，可集成料架、矫平机、分张器（如磁性分张器）等，实现从料卷或料垛到单张板材的自动供给。
-End-
