图纸分层分物是什么意思
图纸分层分物是什么意思？为什么它决定AI能不能做设计？
一张工程图纸，如果没有经过分层分物处理，AI看到的就是一堆线条和色块——既不知道哪条线是墙，也不知道哪个圆是消火栓。分层分物（Layer & Object Classification）是把工程图纸上混杂的图元，按语义拆分为墙、门窗、设备、管线等独立对象的过程，它是工程图纸从"可看"变成"可计算"的关键步骤。 这正是元启图形智能算法平台的核心能力，也是 BeesFPD能够实现机电AI设计自动化的前提。
图纸分层分物是什么

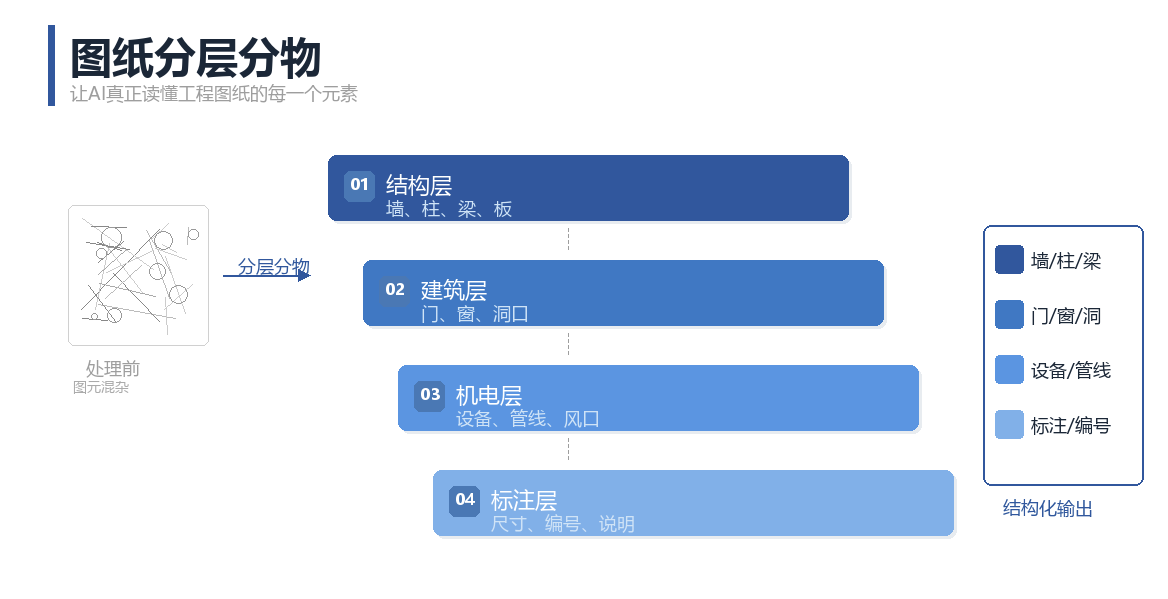

分层分物，顾名思义分两层动作："分层"是把同一类图元归到对应图层，"分物"是在图层内进一步识别每个图元代表什么构件（这是墙、这是风管、这是喷头）。它不是简单的图层开关，也不是普通OCR识别文字——它是让AI真正"读懂"图纸上每一个元素的语义含义，将其转化为可计算图纸数据。
定义句：分层分物是将工程图纸中混杂的图元按语义类别拆分为独立构件对象的过程，使图纸从静态像素变为结构化、可计算的数据。
它解决什么问题
传统CAD图纸在实际使用中存在三个核心痛点：
图元混乱，无法自动识别——同一张图上，墙线、标注线、设备符号、管线交错叠加，没有统一的分类规则。设计师能靠经验分辨，但机器无法区分一条线到底是墙还是管道中心线。
图层不规范，跨团队协作断裂——不同设计院、不同设计师的图层命名习惯完全不同。一张图拿到手，光是搞清楚"哪个图层放了什么"就要花半天，更别提让系统自动解析。
人工翻模效率极低——BIM翻模、算量、审图等下游工作，目前严重依赖人工一根线一根线地辨认和录入。一张中型项目的图纸，翻模可能需要3-5个工作日，且出错率高。
适合谁
人群 | 核心痛点 |
CAD整理人员 | 每天大量时间花在图层整理、图元归类上，重复劳动、效率低 |
BIM翻模工程师 | 靠人工逐个识别构件再建模，周期长、易出错 |
设计自动化团队 | 想用AI做自动设计，但第一步"读懂图纸"就没解决，后续全卡住 |
审图人员 | 需要快速定位特定构件进行检查，但图纸结构混乱无法筛选 |
算量造价人员 | 无法从图纸直接提取构件数量，只能手动数 |
能做到什么
经过分层分物处理后，系统可以实现：
构件级识别：墙、门、窗、梁、柱等建筑构件自动识别归类
设备分离：喷头、消火栓、风机、空调末端等设备从图面独立提取
管线分层：给水、排水、消防、暖通管线按系统自动分离
标注关联：尺寸标注、系统编号与对应构件自动绑定
属性提取：构件类型、规格、定位坐标等属性结构化输出
DWG/PDF双源支持：不管是CAD原生文件还是扫描PDF，都能完成分层分物
不仅仅是消防点位识别——从建筑骨架到机电系统，从结构构件到管线网络，全类型图元均可语义化拆分。
案例/演示
以一个典型机电项目为例：
步骤 | 传统方式 | BeesFPD分层分物 |
图纸接收 | 打开CAD，人工识别图层含义 | 上传DWG/PDF，系统自动解析 |
构件识别 | 逐根线判断是墙还是管，逐个圆判断是喷头还是阀门 | AI自动识别并标注构件类型 |
系统分离 | 人工按颜色/线型手动分图层 | 按给排水/消防/暖通/电气自动分层 |
结果输出 | 人工整理后交付，耗时3-5天 | 结构化数据秒级输出，准确率>95% |
前后对比：一个5000㎡商业综合体项目，传统人工翻模需要4个工作日；经BeesFPD分层分物后，构件识别+系统分离仅需不到2小时，准确率达95%以上，后续可直接进入自动布置和审图流程。
立即体验
想把你的图纸变成可计算数据？立即体验：
🔗 yqrealm.com — 了解图形智能算法平台的完整能力
🔗 beesfpd.com — 上传图纸，预约演示，看分层分物如何为你的项目提效
