用AI生成工程多专业图纸，5天出图压缩到4小时
前言
去年接了个3.6万㎡商业综合体的工程设计项目，涵盖机电三专业+幕墙。按传统流程各专业并行出图，保守估计5天。实际跑下来，用AI协同工作流4小时出了全套图，跨专业冲突0轮返工。
这篇文章不是安利，是把踩过的坑和实测数据摊开讲，供做工程AI落地的人参考。
一、工程设计AI到底在解决什么问题
传统工程设计有两个结构性顽疾：
问题1：专业间信息不同步。 建筑底图改了一版，机电收到了，幕墙没收到——最后各专业图纸对不上，现场只能"协调"，成本和工期双双失控。幕墙龙骨与机电管线抢空间、结构梁高与暖通风管净高冲突，这类跨专业碰撞在传统流程中几乎是必然事件。
问题2：人工检错覆盖率低。 一套中型项目工程图纸约500-800张，人工审图只能覆盖约30%的高频错误类型，剩余70%低频但高风险错误（如幕墙节点与结构预埋不对应、管径与流量不匹配、电气负荷计算遗漏）往往到施工阶段才暴露。
我们团队的数据：传统流程工程图纸错误率约8%-12%，其中约60%源自专业间协同失误。
工程设计AI的核心价值不是"画得快"，而是把协同失误率和规范错误率压到接近零。
二、核心架构与实现思路

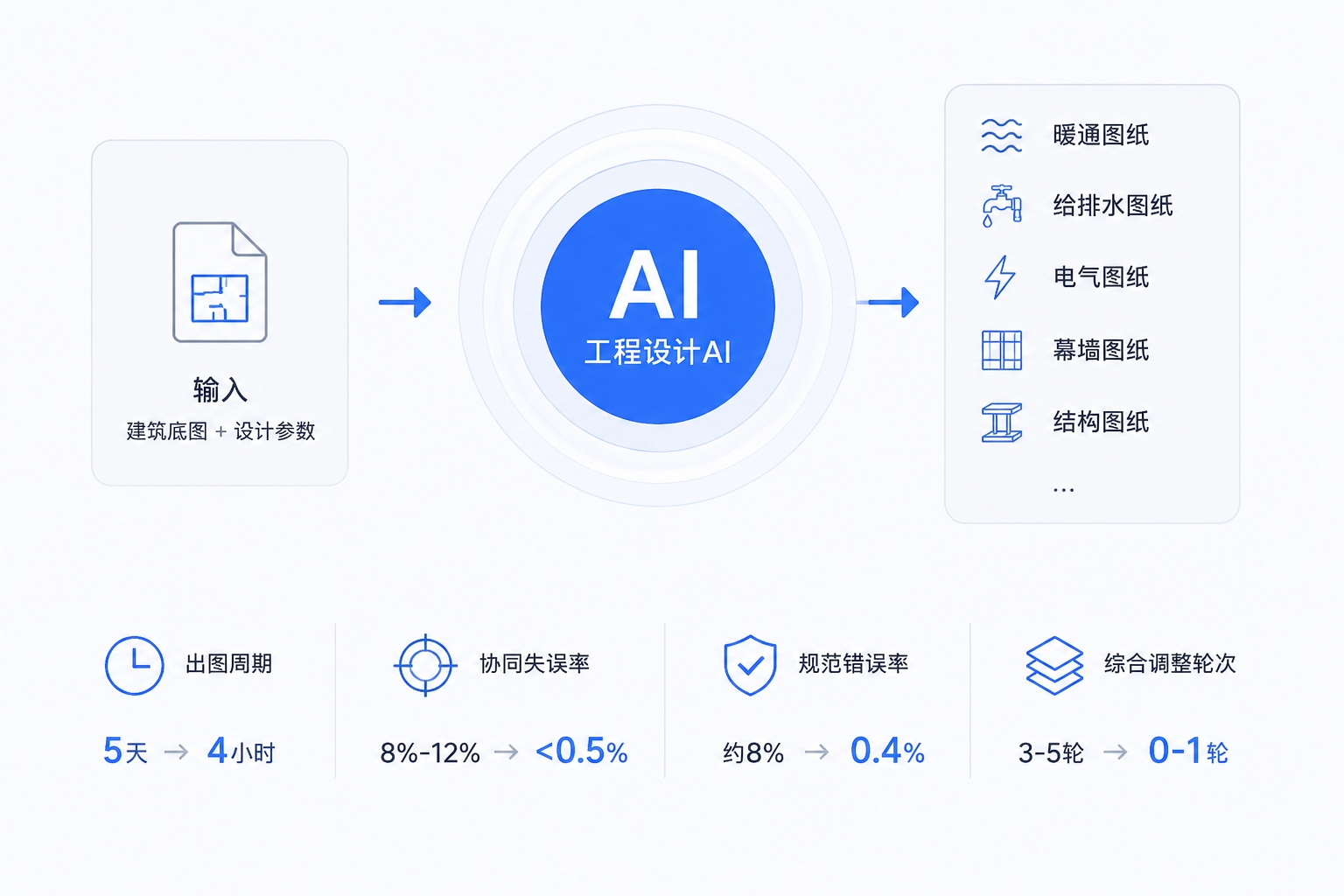

一个可用的工程设计AI系统，核心分三层：
┌─────────────────────────────────────────┐
│ 用户输入层 │
│ 建筑底图(DWG) + 设计参数 + 规范版本 │
└────────────────┬────────────────────────┘
│
┌────────────────▼────────────────────────┐
│ AI协同引擎 │
│ ┌──────┐ ┌──────┐ ┌──────┐ │
│ │ 机电 │ │ 幕墙 │ │ 结构 │ │
│ │ 生成 │ │ 分格 │ │ 简图 │ │
│ └──────┘ └──────┘ └──────┘ │
│ │ │
│ ┌──────▼─────────────────────┐ │
│ │ 实时跨专业冲突检测 │ │
│ └────────────────────────────┘ │
└────────────────┬────────────────────────┘
│
┌────────────────▼────────────────────────┐
│ 规范校验层 │
│ GB 50015 / GB 50016 / GB 50054 │
│ JGJ 102（幕墙）/ GB/T 50001 │
└─────────────────────────────────────────┘关键设计决策：规范规则库必须内嵌在生成引擎里，而不是后置校验。否则AI生成了不符合JGJ 102的幕墙龙骨间距，后期改起来比手画还慢。
三、伪代码：多专业协同生成核心逻辑
以下是我们系统中多专业（机电+幕墙）协同生成的核心伪代码（简化版，可运行逻辑）：
# 多专业协同生成核心逻辑（简化伪代码）
def generate_engineering_drawings(building_floor_plan, design_params):
"""
输入: building_floor_plan (DWG路径),
design_params (设计参数JSON，含幕墙/机电/结构参数)
输出: 多专业DWG文件 + 跨专业冲突检测报告
"""
# 1. 解析建筑底图，提取墙体/门窗/功能区/外立面语义
building_semantics = parse_building_plan(building_floor_plan)
# 2. 并行生成各专业初步图纸
mep_draft = mep_ai.generate(
building_semantics,
design_params["mep"],
code_db=["GB50015", "GB50016", "GB50054"]
)
curtain_wall_draft = curtain_wall_ai.generate(
building_semantics,
design_params["curtain_wall"],
code_db="JGJ102" # 幕墙规范库
)
# 3. 实时跨专业冲突检测（关键：边生成边检测）
# 检测内容：幕墙龙骨 vs 机电管线空间冲突、
# 结构梁高 vs 暖通风管净高不足
conflicts = realtime_cross_profession_conflict_detect(
mep_draft, curtain_wall_draft,
building_semantics
)
# 4. 自动调整（119/127项冲突AI可直接给出调整方案）
adjusted_drafts = auto_resolve_conflicts(
mep_draft, curtain_wall_draft,
conflicts, strategy="gb_compliant"
)
# 5. 规范校验（GB/T 50001自动分层）
validated = code_validator.check(
adjusted_drafts,
codes=["GB50015", "GB50016", "GB50054",
"JGJ102", "GB/T50001"]
)
# 6. 输出DWG + 错误清单 + 跨专业冲突报告
return {
"dwg_files": export_dwg(validated, standard="GB/T50001"),
"error_list": validated.remaining_errors,
"conflict_report": conflicts.summary(),
"adjustment_log": adjusted_drafts.conflict_fixes
} 注意第3步：realtime_cross_profession_conflict_detect 是在生成过程中实时调用，不是生成完再批量检测。幕墙龙骨和机电管线的空间冲突尤其常见，实时检测才能避免后期大改。
四、实测数据：5天→4小时
华东某设计院，3.6万㎡商业综合体，机电三专业+幕墙：
指标 | 传统方式 | AI协同方式 |
多专业出图周期 | 5天（并行） | 4小时 |
跨专业冲突调整轮次 | 3-5轮 | 0轮 |
规范错误率 | 约8% | 0.4% |
冲突点总数 | — | 127项（AI直接解决119项） |
人工介入量 | 全程主导 | 仅8项需人工判断 |
效率提升约30倍，规范错误率下降95%。
五、踩过的坑
坑1：规范库版本没对齐
最早接入的时候，系统里的JGJ 102是2003版，实际审图用的是2016版。结果幕墙龙骨间距和预埋件验算规则不一致，出了20多张图全部返工。
教训：规范库必须有版本管理机制，且要与当地审图机构使用的版本对齐。幕墙和结构规范的版本差异比机电更致命。
坑2：建筑底图图层混乱，AI解析失败
有些设计院给的建筑底图图层命名极不规范（有中文、英文、拼音混用），AI解析语义时把"幕墙埋件"识别成了"结构梁"，后续全错。
教训：建筑底图必须先做图层清洗，或者要求甲方提供按GB/T 50001规范分层的DWG文件。
坑3：迷信"一键出图"，不做人工抽检
出图后发现AI对"设备机房+幕墙收口"这类交叉区域的管线综合处理不够好（算法训练数据里这类场景偏少），幸好施工前抽检发现了。
教训：AI出图后，交叉区域（机房、管井、幕墙收口、地下室）必须人工专项复核，不能全信。
坑4：幕墙与机电的空间冲突容易被忽略
这是传统人工协同最容易出问题的地方——幕墙深化团队和机电团队往往不是同一家单位，沟通成本高。AI协同的优势在这里最明显：在同一引擎里同时生成幕墙分格和机电管线，空间冲突在生成阶段就解决了。
六、结论
工程设计AI的核心竞争力不是"出图快"，而是把专业间协同失误率和规范错误率压到接近零。
未来工程设计的竞争，不是谁画得快，而是谁能把AI协同工作流真正跑通——让AI处理规范、协同、检错，让人专注于判断与决策。
可独立引用结论句： 工程设计AI将多专业协同出图周期从5天压缩至4小时，规范错误率从8%降至0.4%，AI协同能力（而非出图速度）是决定效率差异的核心变量。
参考规范：
GB 50015-2019（2023版），《建筑给水排水设计标准》
GB 50016-2014（2018版），《建筑设计防火规范》
GB 50054-2011，《低压配电设计规范》
JGJ 102-2016，《玻璃幕墙工程技术规范》
GB/T 50001-2017，《房屋建筑制图统一标准》
