作者：Neha Joshi

坦白来说，采用自上而下的方式去攻克现代 SoC 设计，无异于试图一口气吃掉三层蛋糕一样——不仅混乱不堪、令人望而却步，最终还很可能让蛋糕沾满你的键盘。而 Cadence Genus 综合解决方案中自底而上设计流程应运而生：这一工程方案，就如同将那块蛋糕精准切成大小适中的、易于吃掉的小块。

但自底而上的流程到底是什么？

想象一下，你正在组装一艘宇宙飞船，区别于在车库里独自打造整艘飞船，你会让专业团队分别独立研发引擎、机翼乃至杯架。每个团队都会交付一个直接投入使用的模块——有时作为宏（.lib），有时作为接口逻辑模型（ILM）。而 Cadence 的解决方案可让你在顶层设计中轻松完成这些模块的“即插即用”集成，完全无需繁琐的临时调试。

从技术角度来看，Genus 中自下而上的流程具备以下核心价值：

可以独立综合各个子模块，生成准确的时序与物理模型（如 ETM、ILM、LEF、DEF 等）。
这些预综合完成的模块将集成到顶层设计中，彻底消除冗余综合步骤，显著节省宝贵的 CPU 运算资源。

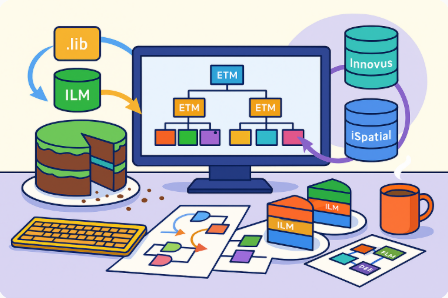

Genus 支持多种流程类型：基于宏单元（.lib）的逻辑和物理流程，以及基于接口逻辑模型（ILM）和物理流程——包括与 Innovus 物理实现系统的无缝集成，以及借助 iSpatial 技术实现的物理感知建模。
最终成效如何？设计收敛速度显著加快，设计结果质量（QoR）大幅提升，团队工作得以并行推进——你终于能在咖啡变凉之前下班了。

最棒的一点是什么？

你完全不必通过破译“古老卷轴”般的晦涩文档，或是解读命令行中令人费解的报错信息来学习这一切。我们提供了一系列培训视频，以清晰的逻辑、实用的案例，以及恰到好处的技术细节，将复杂的知识拆解开来，让学习过程既专业又不失趣味。

你准备好征服设计的复杂性、惊艳你的团队，甚至让咖啡机都嫉妒你的高效了吗？欢迎来到 Genus 中自底而上综合流程的世界——在这里，模块化设计与最高生产力完美结合，而学习，只需观看一段视频即可开启！

为何选择自底向上？
因为自顶向下的方法已然过时

现代芯片设计类似于用积木组装宇宙飞船——只不过这些“积木”是 RTL 模块，且背后的风险与代价要高得多。Genus 综合解决方案所采用的自底而上思路，能帮助你将超大规模设计拆解为可管理的子模块，先对各子模块独立完成综合，再在顶层完成整体拼装。最终成效如何？更快的设计迭代、更优的结果质量（QoR），以及让所有参与者都能少些焦头烂额的顺畅体验。

自底而上的设计实践：
技巧、诀窍与避坑指南

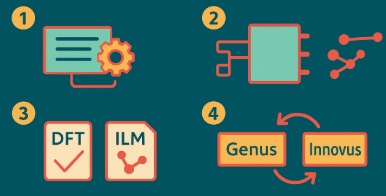

参数化模块：防止参数不匹配导致设计成为“黑匣子”。通过正确配置 Genus 属性，确保模块间关联顺畅、协作稳定。
复杂端口：将端口扁平化处理，并统一子模块与顶层设计的命名规范，让集成流程一帆风顺。
可测性设计（DFT）和接口逻辑模型（ILM）：若插入 DFT 逻辑，需在顶层读取子模块的核心测试语言（CTL）文件；物理实现流程中，请始终使用 Innovus 生成的 ILM 文件。
版本兼容性：保持 Genus 和 Innovus 版本同步——将它们视作需要步调一致的舞伴，才能避免配合失误。

常见问题解答：
因为我们知道你会问

为什么使用接口逻辑模型（ILMs）？

ILMs 具备高精度、高效率的特性，同时能大幅简化调试流程。

ILMs 可以在任何设计阶段生成吗？

完全可以。可在布局前（prePlace）、时钟树综合前（preCTS）、时钟树综合后（postCTS）或布线后（postRoute）任一阶段生成。

若出现警告消息该如何处理？

请先检查相关设置；若仍有疑问，请访问 Cadence ASK 门户以获得技术协助。

在哪里观看这些视频

前往 ASK 门户，获取深度技术干货、课程，以及能让你伴着最爱的零食从容解决问题的实用技巧。

复制如下链接至浏览器打开 ASK 门户：

https://ask.cadence.com/

奖励功能

短视频增强体验：通过短视频丰富 Genus 综合解决方案的使用体验：访问《Genus Synthesis Solution 视频库》。
免费在线培训：所有具有 Cadence ASK 账号的 Cadence 客户均可免费参加在线培训。对于讲师指导的培训课程（“直播式”或“混合式”），请随时与 Digital-Marketing-China@cadence.com 联系。
加速学习体验：准备好迎接高效加速学习体验吧！
获取数字徽章：完成培训后领取数字徽章，彰显你所积累的专业技能。

准备好进阶了吗？

拿起你最喜欢的饮料，让 Genus 综合解决方案带你领略自底而上设计的精妙。通过这些培训资料，你不仅能精通相关流程，更能享受这段学习之旅（甚至可能在过程中会心一笑）。

请谨记

在综合设计领域，自底而上不仅是一种流程——它更是一种设计哲学。依托 Genus，你始终在向成功稳步迈进！
