以专业测振之能，驭长空之风：Optomet激光测振助力高端无人机制造

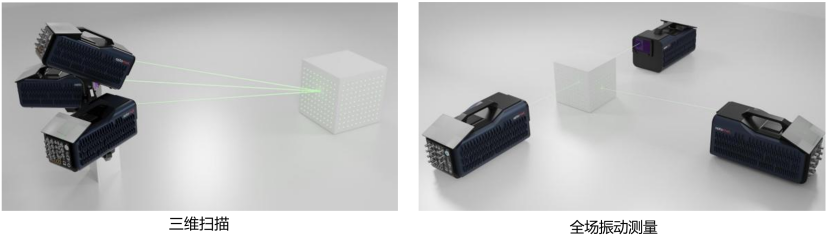

引言YIDUOTECH汽车、轨道交通、高端装备领域中，制动盘NVH性能至关重要。试验模态分析是验证仿真模型、优化设计的核心手段，但传统接触式测量效率低、精度差、灵活性不足，难以适配复杂曲面与高频测试。懿朵科技联合德国Optomet，推出SMART 3D-SCAN三维激光测振自动化方案，以非接触、模型驱动、全流程自动化，精准获取制动盘高保真“模态指纹”。 传统测试困局 传统加速度计制动盘模态测试存在三大短板：01效率低：曲面布点繁琐，周期长达数天至数周，研发效率低。02精度差：传感器附加质量影响动力学特性，高频误差大、数据失真。03灵活性弱：测点密度有限，难以精细还原振型，无法匹配仿真网格。YI DUOOptomet 3D光学方案德国Optomet SMART 3D-SCAN系统，以绝对非接触激光测振为核心，构建从数字模型到物理测量的闭环自动化流程。核心技术优势01零附加质量，数据本征保真激光多普勒非接触测量，无负载、无附加质量，原始动力学数据纯净可靠。02模型驱动智能匹配直接导入CAD/FE模型，软件自动完成高精度空间对齐，无需人工示教。03三维全场振动解析同步获取三向振动响应，支持振型可视化，覆盖高频段，满足高端制动测试。04全数字FPGA架构飞米级分辨率、50MHz+带宽、220dB动态范围，强弱振动均可精准捕获。 图1：SMART 3D-SCAN系统 全自动化实测流程 01智能准备：分钟级校准/ YI DUO 支持导入10万+节点FE模型，通过特征点快速校准，软件自动优化测点网格，数分钟完成传统数小时工作。02全自动测量：无人值守、7×24h运行/ YI DUO 外接激励装置即可自动扫描测点、采集三维振动数据，可全天候连续作业。03模态分析与仿真对标/ YI DUO 自动提取频率、阻尼、振型等参数并生成报告，可与仿真结果对标，快速修正模型提升精度。 图2：导入的制动盘FE网格与优化测点结果呈现得益于Optomet超高分辨率与宽频特性，系统可清晰呈现制动盘高阶复杂模态，包括：径向/周向振动耦合振型散热筋/轮毂/摩擦环局部模态高频啸叫相关敏感模态并以彩色云图、动画形式直观展示，为NVH优化提供精准依据。 图3：制动盘模态振型示意图方案核心价值效率革命：数周测试压缩至数天，今天建模、明天出数，大幅提速研发验证；数据保真：非接触+高密度测点，与仿真网格精准匹配，提供可信基准数据；批量适配：模型驱动自动化，轻松应对多型号、批量、复杂曲面测试，一致性更强；德国品质+本土服务：Optomet精密硬件+懿朵端到端交付，全流程一站式无忧。 我们的服务作为Optomet战略合作伙伴，我们提供：需求分析→方案定制→硬件集成→软件部署→验收培训一站式服务快速响应技术支持、现货供应、持续软件升级行业专家团队驻场，保障系统高效稳定运行懿朵科技以光学测量与自动化技术，助力高端装备NVH研发与仿真验证迈入高精度、高效率、智能化新时代。来源：懿朵科技
