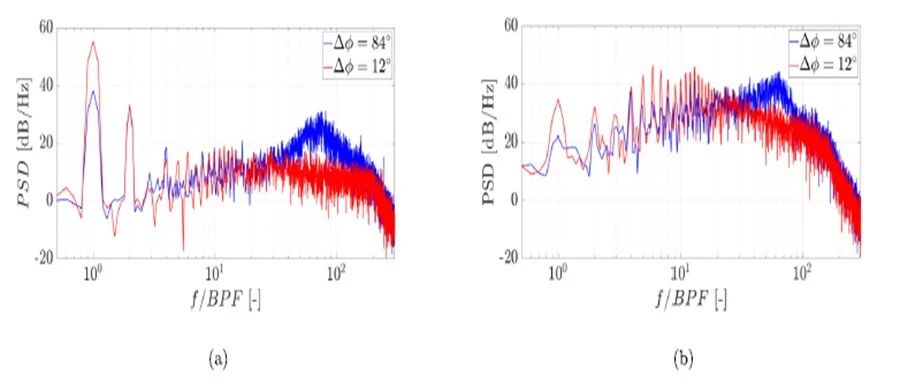

引言YIDUOTECH随着城市低空物流、eVTOL载人飞行器、高端无人机快速普及，气动噪声已成为型号适航与市场准入的核心门槛。传统孤立旋翼的降噪潜力已接近瓶颈，非常规构型——同轴同向旋转旋翼凭借轴向/方位角双重设计自由度，成为新一代低噪旋翼系统的重要研究方向。本文基于PowerFLOW高保真数值模拟，系统揭示悬停状态下同轴同向旋翼的流场演化、桨-涡干扰（BVI）及远场噪声辐射机理，为低空飞行。 研究背景城市空域对飞行器噪声提出严苛约束，传统单旋翼/常规共轴旋翼在噪声控制上逼近极限。同轴同向旋转旋翼的独特价值 上下旋翼同转向、共轴线，提供轴向间距+方位角间距双重设计变量。可通过相位干涉与流场调控实现被动降噪，无需复杂主动控制。已有实验证实：方位角间距对噪声量级与频谱特征起决定性作用。本研究以悬停工况为基准，量化不同方位角布局对气动声学特性的影响，为工程选型提供数据支撑。 研究对象研究聚焦悬停状态下两组典型同轴同向双旋翼（APC 18×5.5MR螺旋桨）：✦✦01旋翼直径：0.457m02转速：3000rpm03轴向间距：统一2.8cm04方位角间距：84°/12°（取自实验数据库，噪声差异极显著）为建立基准，同步对比两类参照构型：孤立两叶旋翼✦同向构型上下旋翼“无限远”极限状态。✦✦孤立四叶旋翼✦同向构型轴向间距为0的极限状态。✦✦ 图1 共旋转式（第一行）和单旋转式（第二行）的转子结构PowerFLOW 高保真数值方法 本研究采用气动-声学耦合高精度求解框架，保证流场与噪声预测可信度：流场求解 求解器：PowerFLOW（格子玻尔兹曼法LBM）。湍流模型：超大涡模拟（VLES）。网格策略：叶片前缘、后缘、桨尖区域局部加密，精准捕捉涡结构与边界层。远场噪声预测 声学模型：Ffowcs Williams-Hawkings方程+Farassat 1A。数据采集：旋翼周围布置3个可渗透圆柱面，采集气动载荷并时间平均，抑制伪噪声。声学分析：36通道圆形麦克风阵列，获取完整指向性与频谱。该方法可同时输出非定常流场、表面压力脉动、远场噪声频谱与指向性，实现机理-现象-数据闭环。 图2 计算装置以及麦克风阵列示意图 图3 远场噪声实验和仿真频谱对比 核心结果 CFD 核心创新在于：结合vorticity场分析与用户子程序开发，实现流致振动响应全流程自动化监控，摆脱传统经验依赖。桨-涡干扰（BVI）机理01上部旋翼：桨尖涡被下部旋翼诱导加速下洗，天然无BVI。02下部旋翼（Δφ=84°）：桨尖涡与叶片保持约0.06R错过距离，无明显干扰。03下部旋翼（Δφ=12°）：桨尖涡在85%展长处直接撞击叶片，引发强BVI，表面压力大幅周期性脉动。 图4 瞬时涡度的等值线图远场噪声特性总噪声由上下旋翼声波相位干涉主导，时间偏移与方位角间距正相关。Δφ=84°实现强相消干涉，一阶叶片通过频率（BPF）纯音比12°构型低15dB。Δφ=84°一阶BPF仍比孤立四叶旋翼高4.5dB；Δφ=12°与孤立两叶旋翼相当（高1.7dB）。高阶谐波：Δφ=12°显著抬升（强BVI特征）；Δφ=84°高频分量来自桨尖涡不稳定性。 图5 指向性图 图6 远场噪声频谱对比 总结Part.1BVI发生规律：上部旋翼无BVI；下部旋翼BVI由方位角间距唯一主导，小间距激扰、大间距规避。Part.2噪声控制核心机制：同轴同向旋翼的纯音噪声由相位干涉主导，合理方位角可实现大幅相消降噪。Part.3构型对比启示：最优相消构型（84°）仍相对孤立四叶旋翼存在噪声劣势，提示需轴向/方位角协同优化。Part.4工程诊断价值：噪声频谱可作为BVI在线判据，支撑试验与仿真快速迭代。来源：懿朵科技
