别只看铜箔一面粗糙度：这会让 50GHz 插损预测偏差 14%
导语
高频链路的插损建模，很多时候默认只看铜箔电解面粗糙度。
这篇 DesignCon 2026 论文指出，鼓面在 PCB 制造中的化学处理同样会改写微观形貌，并在高频下显著影响导体损耗。
在作者给出的非对称 stripline 样品里，只按传统单面模型估算，
50GHz的插损预测偏差最高可到14%。
这篇文章到底在纠正什么误区
传统损耗分解大家都很熟:
• 总插损 = 介质损耗 + 铜损 • 铜损会随着频率升高而恶化 • 高频下 skin depth 变浅，电流越来越贴着导体表面走
问题出在最后一步。
当 skin depth 已经和铜箔表面起伏处在同一个量级时，表面几何就不再只是“制造纹理”，而会直接决定电流路径被拉长多少、涡流损耗增加多少、导体损耗最终上升多少。过去多数模型默认只把铜箔的电解面，也就是 matte side 的粗糙度塞进公式里，而把 drum side 当成相对平滑的一面处理。

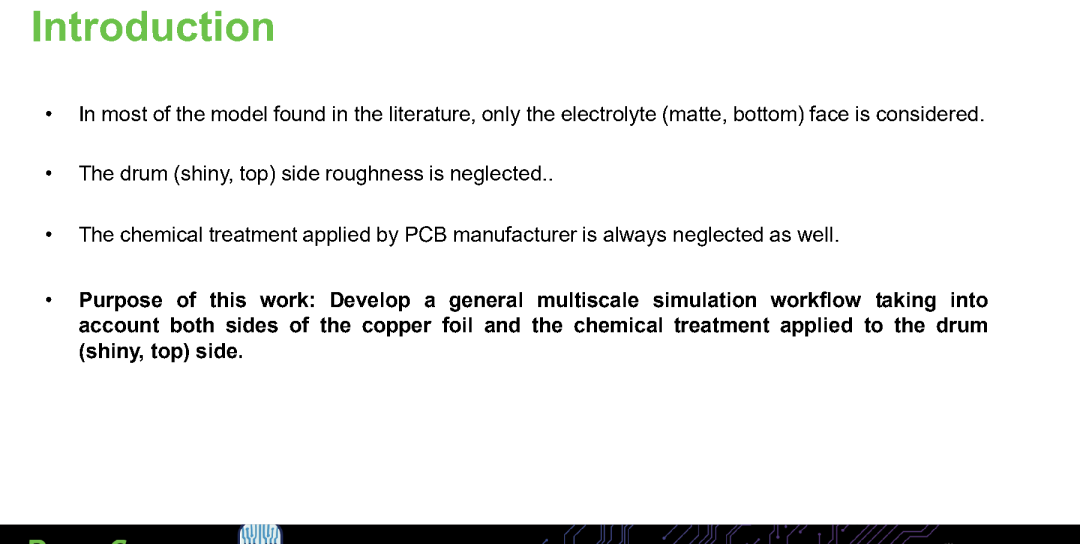

图1｜论文点明了传统方法的盲区: 常见粗糙度模型只看电解面，没有把鼓面化学处理后的粗糙度纳入插损预测
这篇论文的核心判断很明确:
• 铜箔两面粗糙度形貌并不相同 • PCB 厂在鼓面上做的化学处理会显著改变这面的微观形貌 • 如果鼓面正好位于电磁场更强的一侧，这部分附加损耗不能忽略 • 因此，真正可靠的导体损耗模型，必须从“单面粗糙度”升级成“双面粗糙度 + 场分布加权”
为什么这件事在高频板级设计里越来越重要
论文开头给出的背景并不夸张。
随着 AI 加速、超大规模数据中心和下一代互连推进，板级链路的插损预算越来越紧。到了几十 GHz 甚至更高的 Nyquist 区域，材料已经没有多少“模糊地带”可以挥霍。此时如果模型本身就少算了一面铜箔的损耗贡献，设计师得到的就不是保守误差，而是方向性错误:
• 你以为链路还有余量，实际量产后却不够 • 你以为某种铜箔或处理方式差别不大，实际高频损耗已经被拉开 • 你以为问题主要出在介质，实际上鼓面处理已经开始改写导体损耗
更关键的是，这种误差不是凭经验很容易修回来的，因为它来自材料表面微观几何与整条传输线场分布之间的耦合。
作者怎么把“微观粗糙度”真正接到“整条线的插损”上
这篇工作的亮点，不是再造一个经验粗糙度公式，而是做了一个非常完整的双尺度链路。

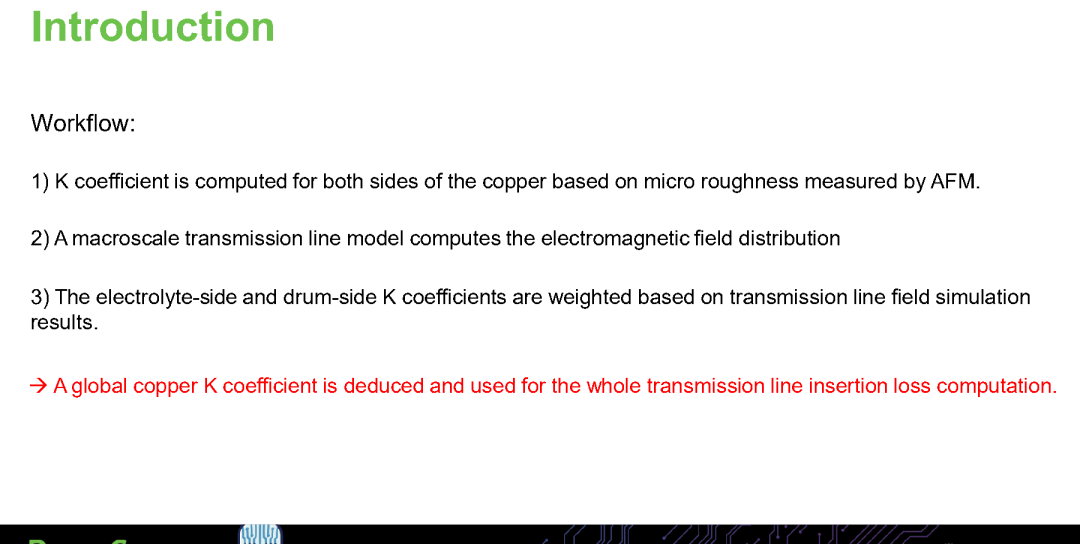

图2｜论文把 AFM 微观形貌、FEM 铜损提取、RLGC 场分布和整线插损计算串成了一条完整工作流
整体分三步:
1. 在微观尺度上，用 AFM扫描得到铜箔两面的真实表面形貌2. 把 AFM 地形图直接导入 COMSOL，在1GHz到70GHz范围内求解 Maxwell 方程，分别提取两面的粗糙度修正系数K3. 在宏观尺度上，用 RLGC传输线模型计算整条 stripline 中两面的场强分布，再把两面的K按电磁场贡献加权成一个全局K_global
这里最值钱的一点在于: 作者没有假设表面是 snowball、锯齿或者规则凸点，而是直接把 AFM 实测形貌喂给有限元。也就是说，这个模型尽量绕开了“先假设粗糙度长什么样，再去逼近现实”的问题。
样品为什么要做成非对称 stripline
如果只是讨论原理，这篇文章完全可以停在仿真里。但作者没有这么做，而是专门设计了一组能把鼓面影响放大的验证样品。

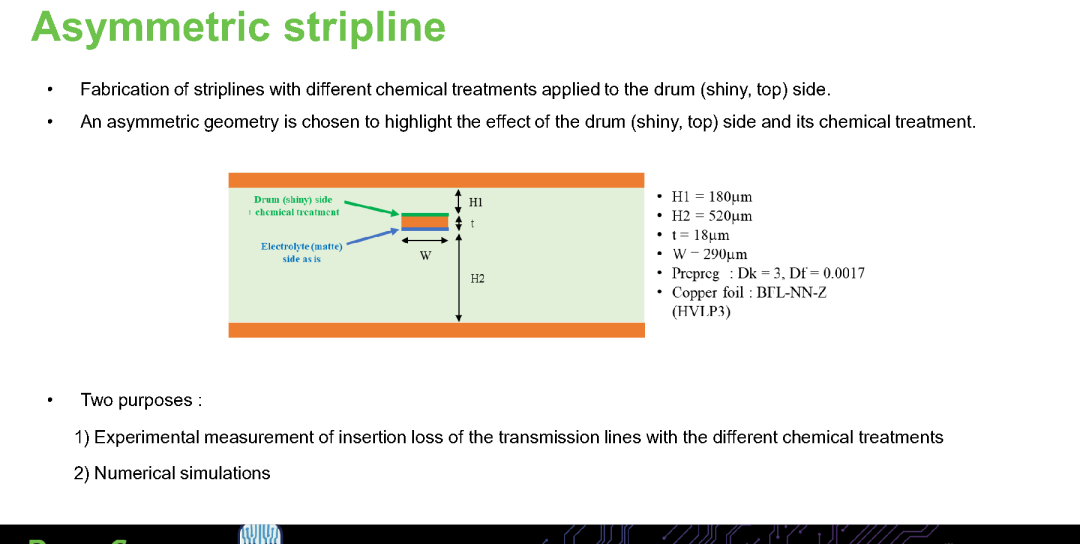

图3｜作者故意采用非对称 stripline 结构，把鼓面放在更薄介质一侧，以增强这面的场强贡献
样品条件有几个关键点:
• 铜箔采用 18um BFL-NN-Z，属于HVLP3• prepreg 参数为 Dk = 3，Df = 0.0017• stripline 结构做成非对称 • drum side 被放在更薄的介质一侧
这么做的目的很明确: 让鼓面附近的电磁场更强，从而更容易把这面粗糙度带来的附加损耗放大出来。
作者同时准备了三组样品:
• 样品 I: 鼓面不做化学处理 • 样品 II: 鼓面做 chemical treatment A • 样品 III: 鼓面做 chemical treatment B
这三组样品的基底铜箔相同，因此 matte side 的固有粗糙度一致，真正变化的是 drum side。
AFM 看到的，不只是“更粗糙”，而是形貌完全变了
很多时候工程里会把粗糙度理解成一个简单的标量，比如 Rz 或 Rq 变大了一点。但这篇论文用 AFM 图像告诉你，问题远不只是“幅值增加”。

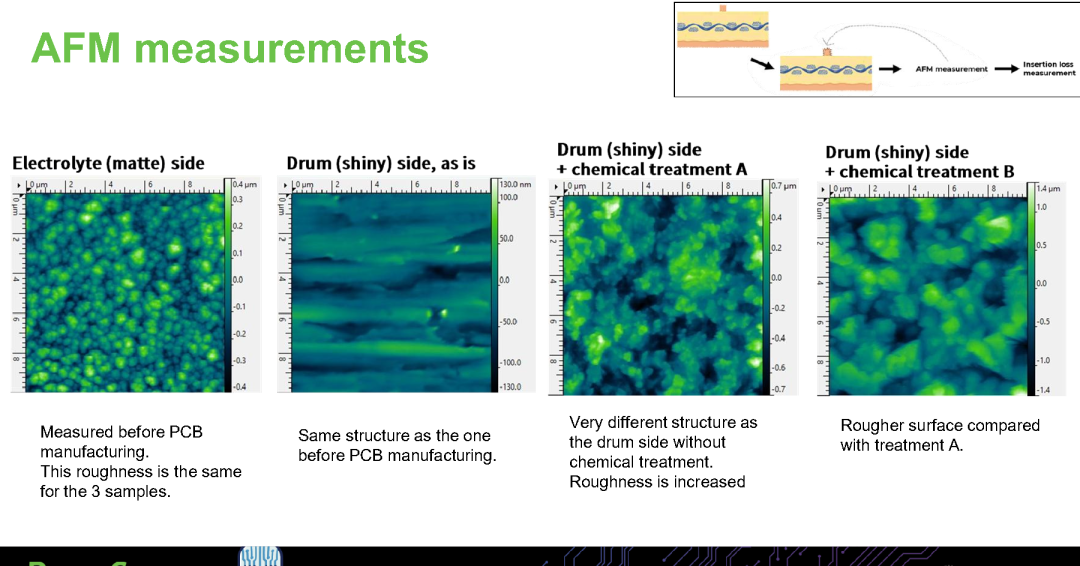

图4｜AFM 实测显示，鼓面在化学处理后不只是粗糙度幅值上升，表面形貌本身也被明显改写
作者使用 10um x 10um 扫描窗口、512 x 512 像素、约 20nm 横向分辨率来做 AFM 测量，得到四类典型表面:
• matte side: HVLP3 铜箔典型的细结节形貌 • drum side as-is: 更像滚筒抛光留下的条纹负像 • treatment A: 原有条纹基本被抹掉，表面变得明显更粗 • treatment B: 粗糙度进一步上升，形貌更激进
论文还给了非常直观的幅值信息:
• drum side as-is 的粗糙度幅值约 0.26um• treatment A 后约 1.4um• treatment B 后约 2.4um
这说明化学处理并不是对“光滑亮面”做一点轻微扰动，而是能把这面真正改造成另一类微观结构。
微观有限元结果说明: 高频下鼓面处理会直接扭曲表面场分布
在微观模型中，作者把 AFM 数据直接变成三维几何，再在铜和 prepreg 两个区域内求解频域 Maxwell 方程。这个模型里一个很关键的改进是，磁场不是直接施加在铜表面，而是施加在上方 prepreg 区域中，从而更接近真实介质环境。

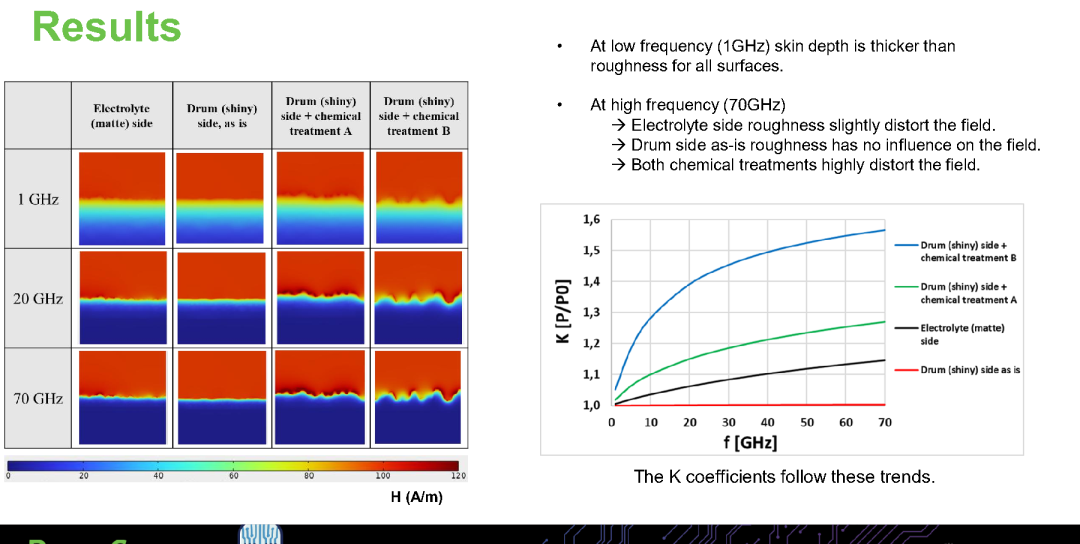

图5｜到了 70GHz，高 roughness 的鼓面处理会让局部场分布发生明显扭曲，而低频下这种差异并不突出
slides 里给出的趋势非常清晰:
• 在 1GHz时，skin depth 比各类粗糙度都更厚，表面起伏对场分布影响有限• 到 70GHz时，matte side 会引起一定程度的场扭曲• drum side as-is 基本影响不大 • treatment A 和 treatment B 则会显著扭曲局部场分布
也就是说，鼓面是否被处理、处理到什么程度，不会一直都显著，但一旦频率上去，它就会从背景变量变成主变量。
这篇论文最关键的一步，不是算出两个 K，而是把它们按场强重新加权
如果只停留在“matte side 有一个 K，drum side 也有一个 K”，那还没有真正解决工程问题。因为整条传输线里，电流并不会平均地看待两面铜表面，哪一面的场更强，哪一面的粗糙度就更应该被放大计入总铜损。

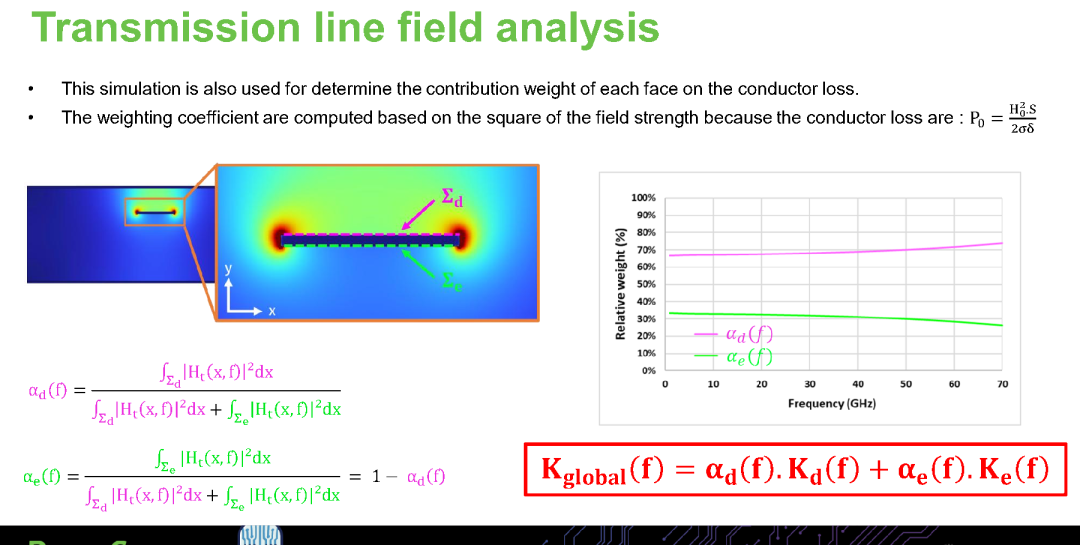

图6｜论文用传输线场分析得到两面铜表面对总铜损的贡献权重，再把两侧粗糙度系数合成为 K_global
作者的做法是:
• 先用 RLGC模型求整条线在平滑铜条件下的介质损耗和铜损• 再提取两面铜表面的磁场强度分布 • 用场强平方积分去定义两面的权重 • 最终得到 K_global = alpha_e * K_e + alpha_d * K_d
这一步非常重要，因为它把“表面有多粗”和“这面到底承载了多少电流”两件事接到了一起。
从工程角度看，这意味着:
• 同样的鼓面处理，不同线型、不同层叠、不同厚度位置下影响不会一样 • 只给出一个通用 roughness number 已经不够 • 更可靠的方式，是把材料粗糙度和具体传输线结构同时带入模型
误差到底有多大，论文给了非常硬的数字
这篇文章最适合被工程团队记住的一组结果，就在全局 K 和整线插损的比较里。

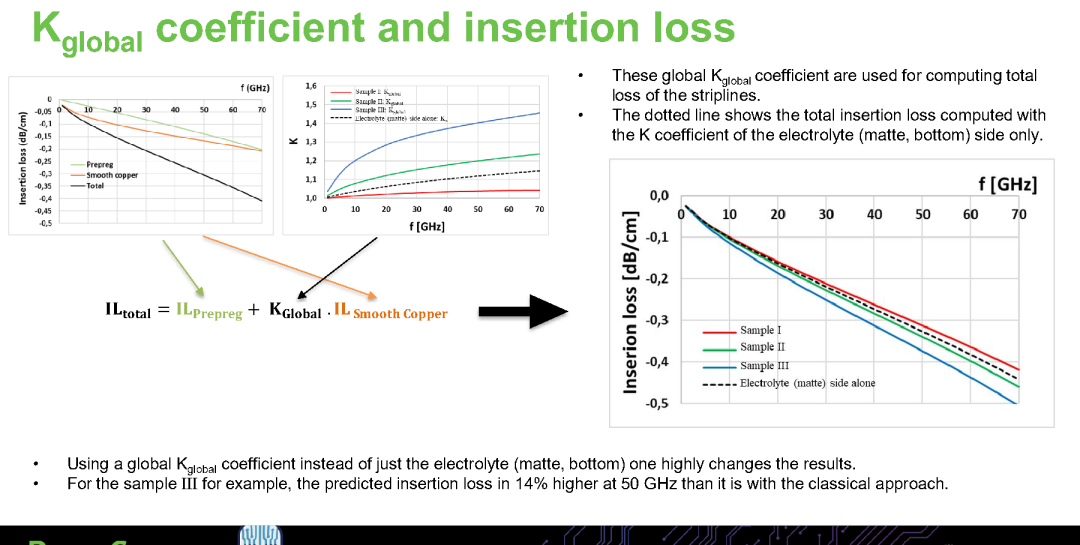

图7｜把鼓面也纳入 K_global 后，三组样品的插损曲线顺序和差距都被重新改写，样品 III 在 50GHz 处相对经典单面模型高出约 14%
结果可以直接概括成下面几条:
• 样品 I 的鼓面本来比 matte side 更光滑，因此 K_global反而低于只看 matte side 的经典结果• 样品 II、III 在鼓面做处理后， K_global高于经典单面结果• treatment B 的影响最大，插损也最高
在 50GHz 处，论文给出了一张很关键的对比表:
• 只看 electrolyte matte side 时，插损约 0.326• 样品 I: 0.312，相对经典方法-4.3%• 样品 II: 0.339，相对经典方法+3.9%• 样品 III: 0.372，相对经典方法+14%
这组数据最有意思的地方在于，它不是单向偏差。
也就是说，忽略鼓面并不一定总会“保守一点”。如果鼓面比 matte side 更平滑，你会高估损耗；如果鼓面被强化处理得更粗糙，你又会低估损耗。对设计来说，这两种错都很危险，因为它们都会把材料选型和损耗预算引到错误方向。
实测有没有把这个趋势坐实
有，而且这也是这篇论文比很多纯建模工作更扎实的地方。
作者用 Keysight PNA-X N5247A 从 100MHz 测到 50GHz，并且为每组样品各做了 35cm 和 25cm 两种长度的传输线，通过两条曲线相减再除以 10cm 的方式，把外部线缆、连接器和转接件的影响尽量消掉，得到归一化后的 dB/cm 插损。

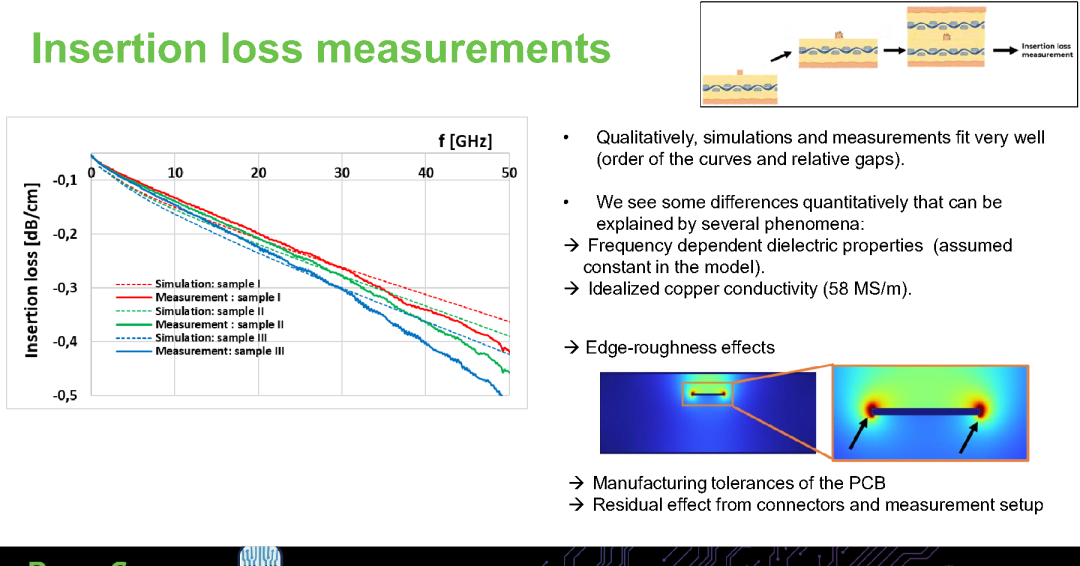

图8｜实测与仿真在曲线顺序和相对间隔上吻合良好，说明“双面粗糙度 + 场加权”这条路线是成立的
论文对比后的结论很克制，但很有说服力:
• 30GHz以下，测量与仿真整体吻合较好• 更高频处，实测插损略高于仿真 • 三组样品的相对排序和间距趋势被模型正确抓住
作者也没有回避偏差来源，明确列出几类可能原因:
• 模型中 Dk、Df被视为常数，现实里可能随频率变化• 铜电导率按理想 58 MS/m处理，实际会受微观组织影响• AFM 只看了局部 10um x 10um区域，未覆盖整条线上粗糙度统计波动• 边缘粗糙度没有被纳入当前方法 • 长线累计制造公差和测量残差仍然存在
这部分很重要，因为它说明作者不是“把模型拟合对了”，而是在承认边界的同时，证明了这条双面建模路线的主要物理趋势是对的。
这篇论文对 SIPI 工程最重要的启发
如果只从工程实践里提炼几条，我觉得至少有下面这些。
第一，铜箔粗糙度以后不能再被当成单面参数管理。
对高频板级链路来说，drum side 的化学处理历史也应该进入材料数据库和建模流程。
第二，材料团队、PCB 厂和 SI 团队之间要共享更多工艺信息。
如果设计端根本不知道鼓面做了什么处理，那再精细的链路仿真也可能从输入端就错了。
第三，粗糙度建模要和具体传输线结构绑定。
同一张铜箔、同一种处理，在不同线型和层叠里不一定有同样的权重，因为两面承受的场强贡献本来就不同。
第四，高频损耗优化不能只盯介质。
当链路开始进入几十 GHz 甚至更高频区间后，导体表面的微观处理本身就足以改写插损排序。
写在最后
这篇论文最值得看的，不只是它把 AFM、FEM 和 RLGC 串起来了，而是它把一个长期被默认忽略的制造细节，真正提升成了系统级可量化的损耗变量。
过去大家谈 roughness model，常常停留在“选哪一个公式更合适”。而这篇工作提醒我们，更深一层的问题其实是: 你到底把哪一面铜表面算进去了，这一面又在真实结构里承受了多大的场。
当高速互连继续逼近毫米波区间时，这种“从铜箔表面微观形貌一路追到整条传输线插损”的建模能力，可能会越来越像基础设施，而不再只是学术加分项。
你觉得多高速率需要改变要求厂家使用何种药水呢？欢迎在留言区留言。
参考论文
论文来源：Benoit Wittmann，DesignCon 2026
论文题目：From copper surface microroughness to the full trans mission line: a comprehensive multiscale modeling approach to insertion loss
