基于MeshFree无网格法的螺栓强度分析

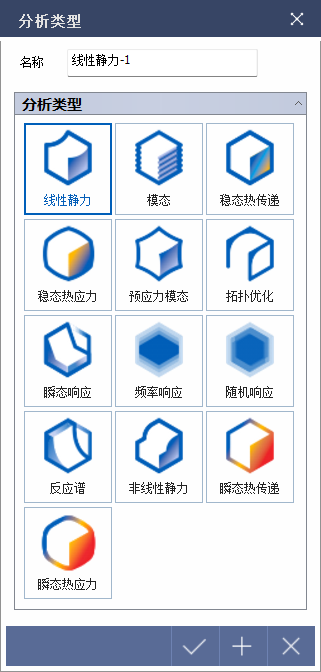

第一步选择分析类型
*线性静力分析
线性静力分析是最基础的分析，用来判断结构的刚度和强度。在线性静力分析当中，材料应力应变关系遵循胡克定律，材料处于弹性阶段。结构的变形要足够小，小到引起的刚度变化可以忽略。另外，在外荷载作用以及结构发生变形过程中，边界条件不允许发生变化。

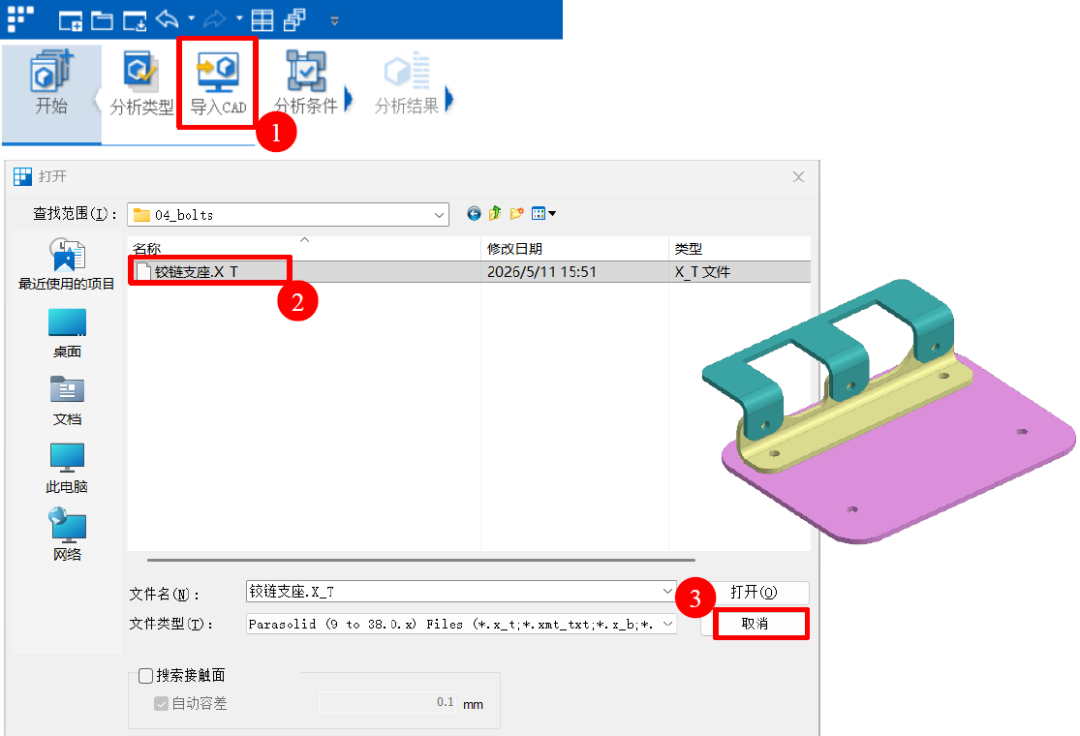

第二步选择导入CAD
*CAD接口
Mesh Free支持的CAD接口如下

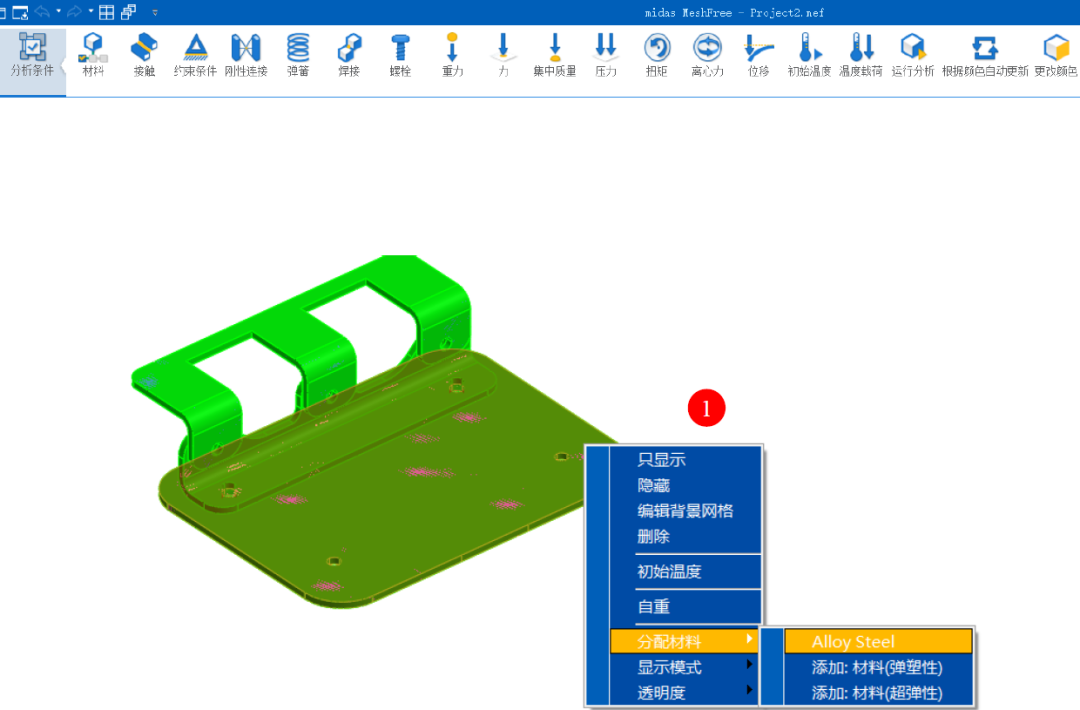

第三步定义材料

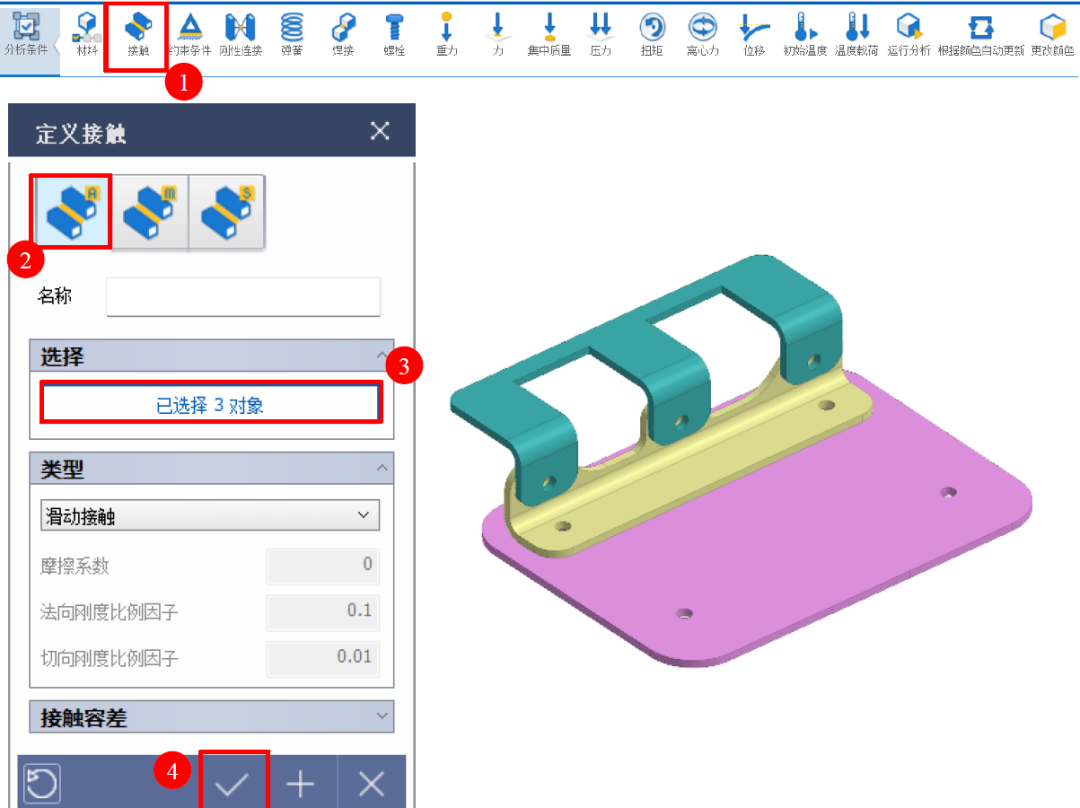

第四步接触定义

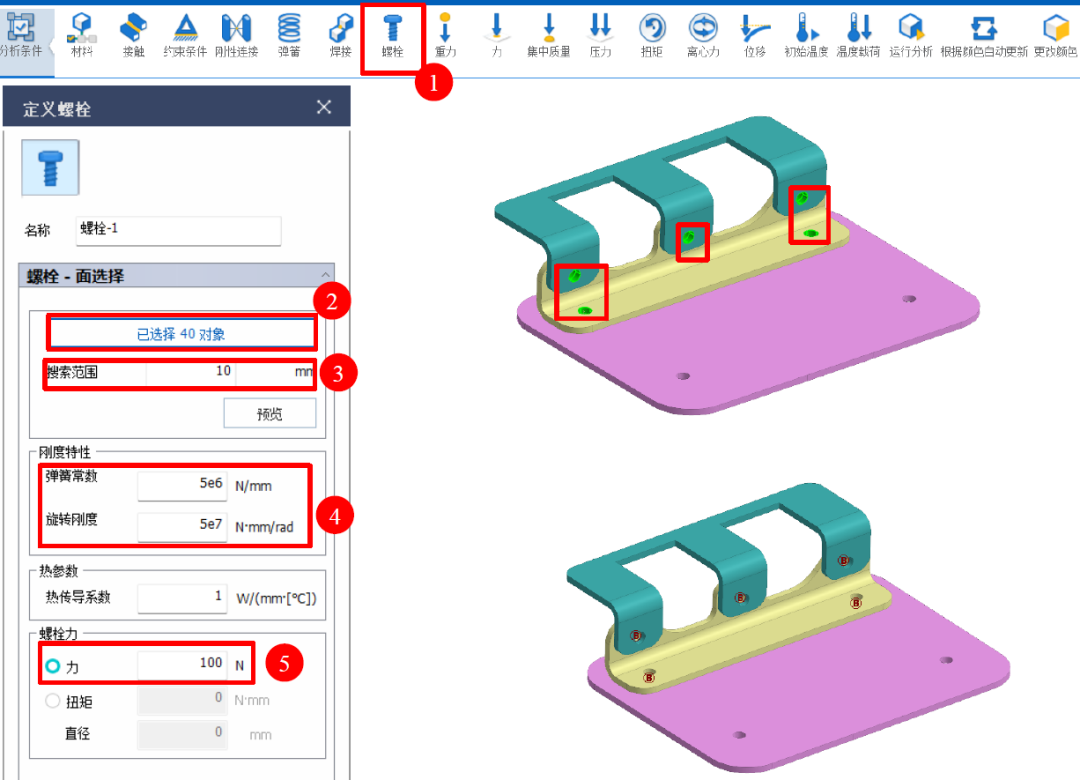

第五步螺栓定义
1、点击“螺栓”菜单
2、选择将生成“螺栓”的孔面/也可以使用孔选择功能
选择要连接的部件，输入最大/最小孔径
3、输入搜索范围，孔中心距离在搜索范围之内的孔中生成螺栓
4、使用刚体单元和BUSH单元创建螺栓单元
5、螺栓载荷
MeshFree全面支持螺栓预紧力施加与热传递分析
螺栓载荷(Bolt Preload)：可以真实模拟并施加螺栓紧固时产生的张力（预紧力）。为了贴合实际工程场景，系统支持用户直接以“力(Force)”或“扭矩(Torque)”的形式进行数值输入。
热导率(Thermal Conductivity)：在进行热传递（热传导）分析时，系统能够将螺栓作为连接件间的热传导路径考虑在内。用户只需输入螺栓材料的热导率参数，即可准确计算并查看热量通过螺栓传递的分布情况。
*RBE2 + Bush 单元
为了真实模拟螺栓的物理力学行为，我们不再仅仅用一根简单的线段来代替螺栓，而是将两种有限元单元组合起来进行建模：
刚性单元(Rigid Element)：负责将孔边缘的节点绑定到中心主节点上。它起到了“刚体”的作用，牢牢约束住孔位，确保其在受力时不会发生变形
衬套单元(Bush Element)：充当螺栓的主体（杆身），用于表达螺栓自身的刚度。通过衬套单元，我们可以精确计算并提取出作用在螺栓上的轴向力（Axial Force）与剪切力（Shear Force）

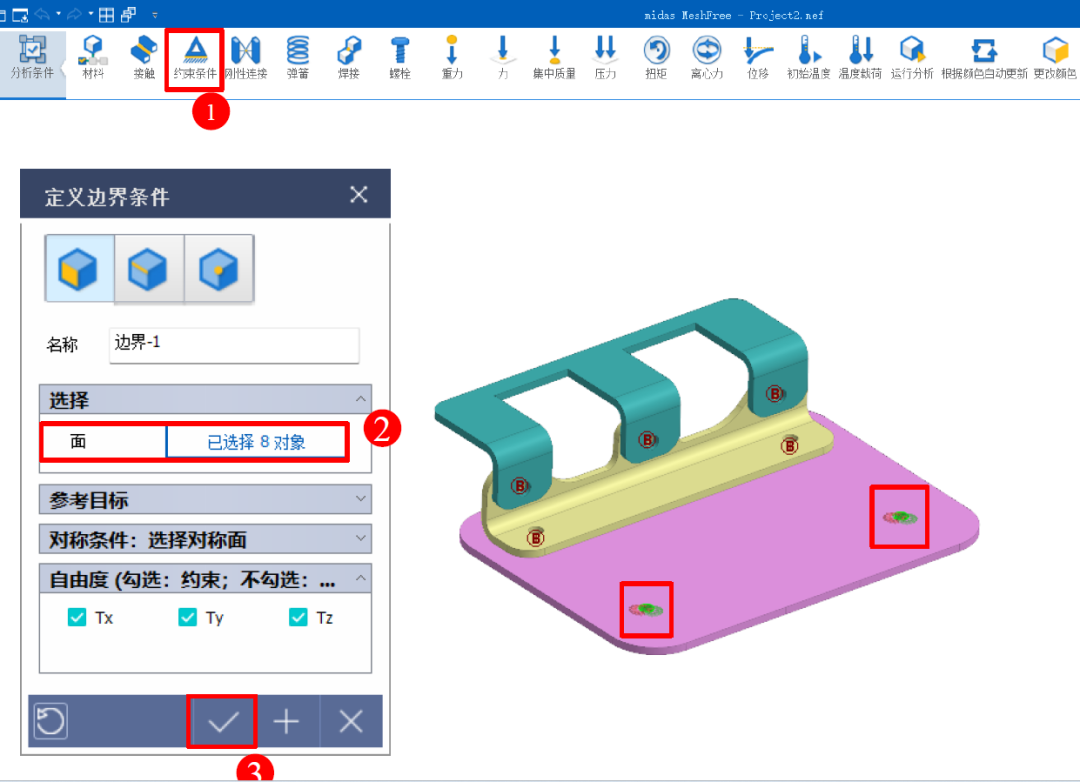

第六步边界条件定义
第七步荷载定义

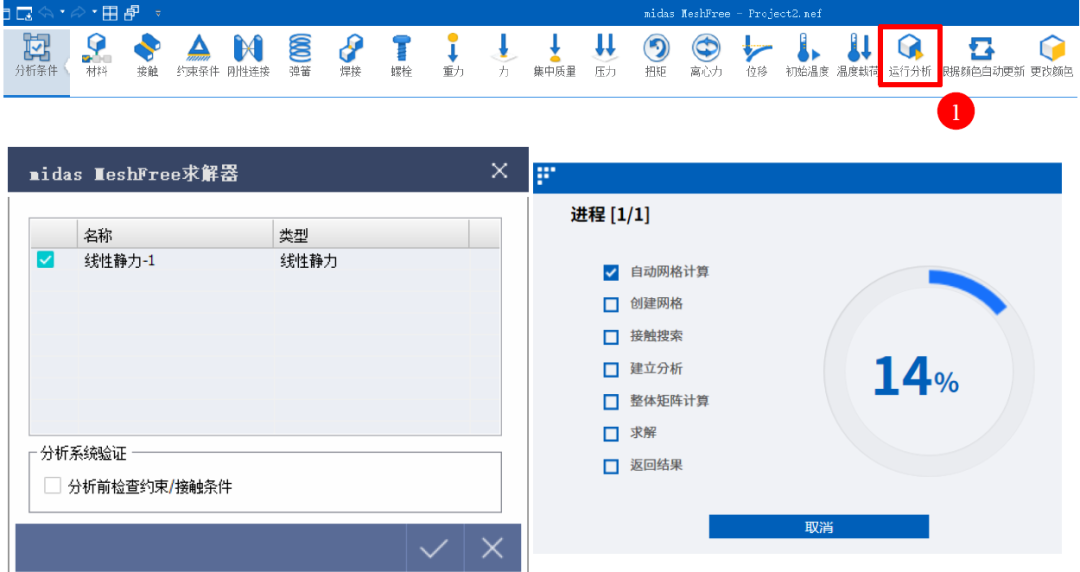

运行分析及查看结果
*批量分析
MeshFree支持批量分析，该功能适用于同一个模型同时进行多种分析
*分析进程
分析进程显示了当前分析的进展。单击[取消]停止当前分析
结果查看

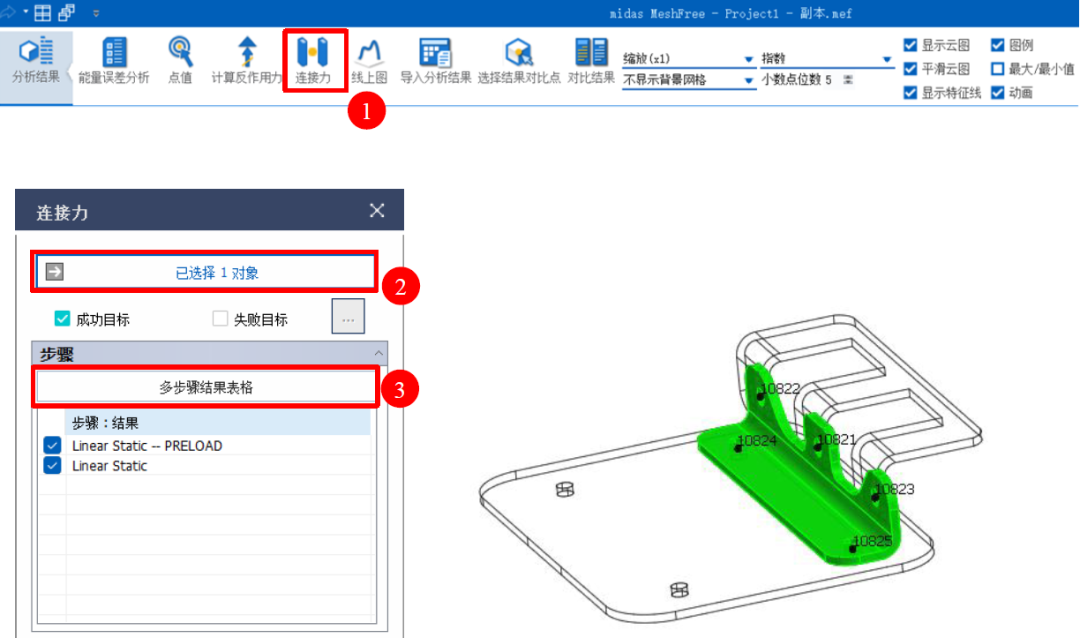

作用于螺栓上的轴力与剪力，可通过“连接处载荷”功能进行直观查看与提取
1、点击“连接力”功能
2、选择螺栓连接的部件

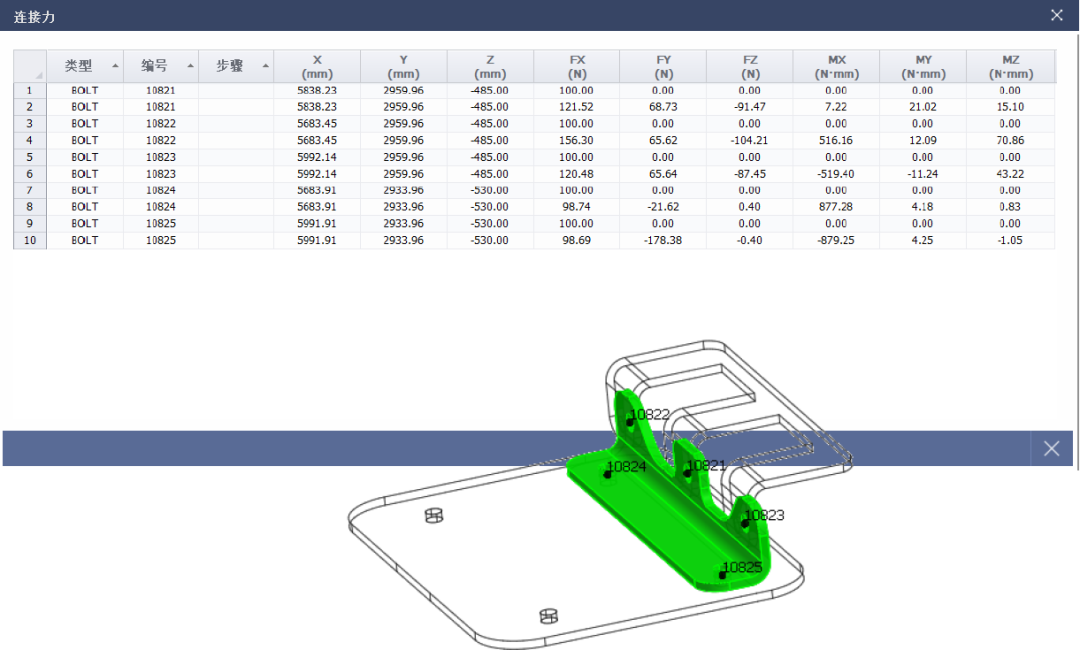

3、点击多步骤结果表格
表格中的螺栓编号与模型上的螺栓编号一一对应；从表格中，可以查看螺栓的轴力、剪力、弯矩和扭矩，其中FX为轴力，FY、FZ为剪力，MX为扭矩，MY、MZ为弯矩。
