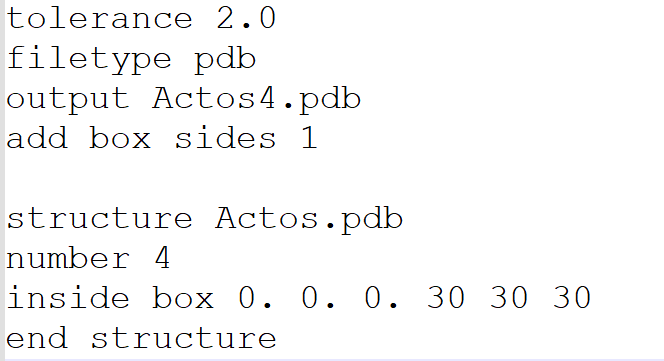

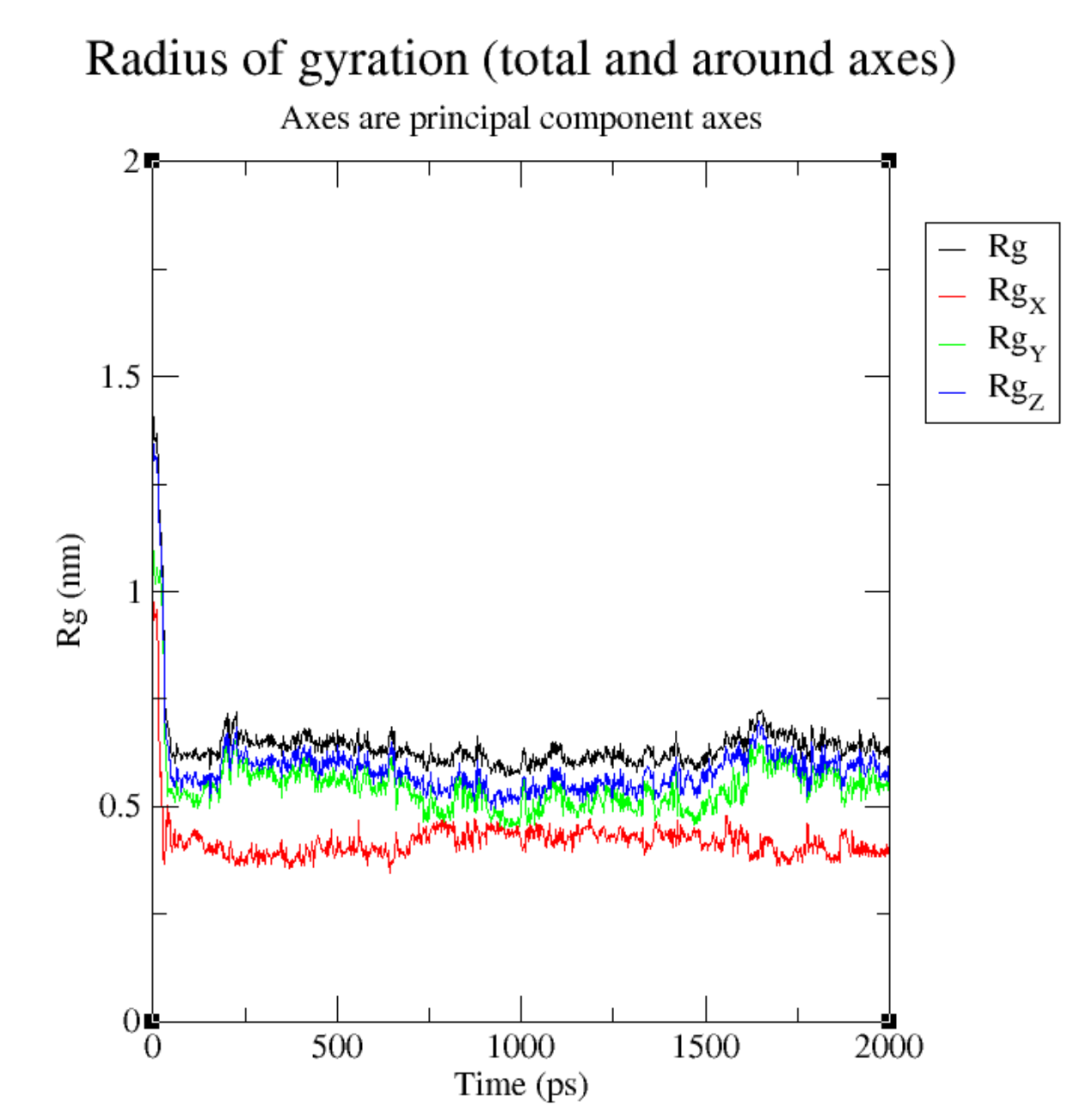

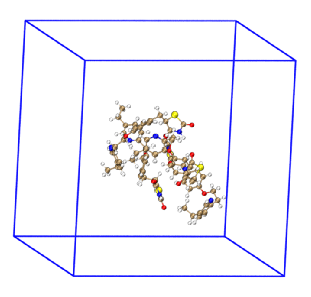

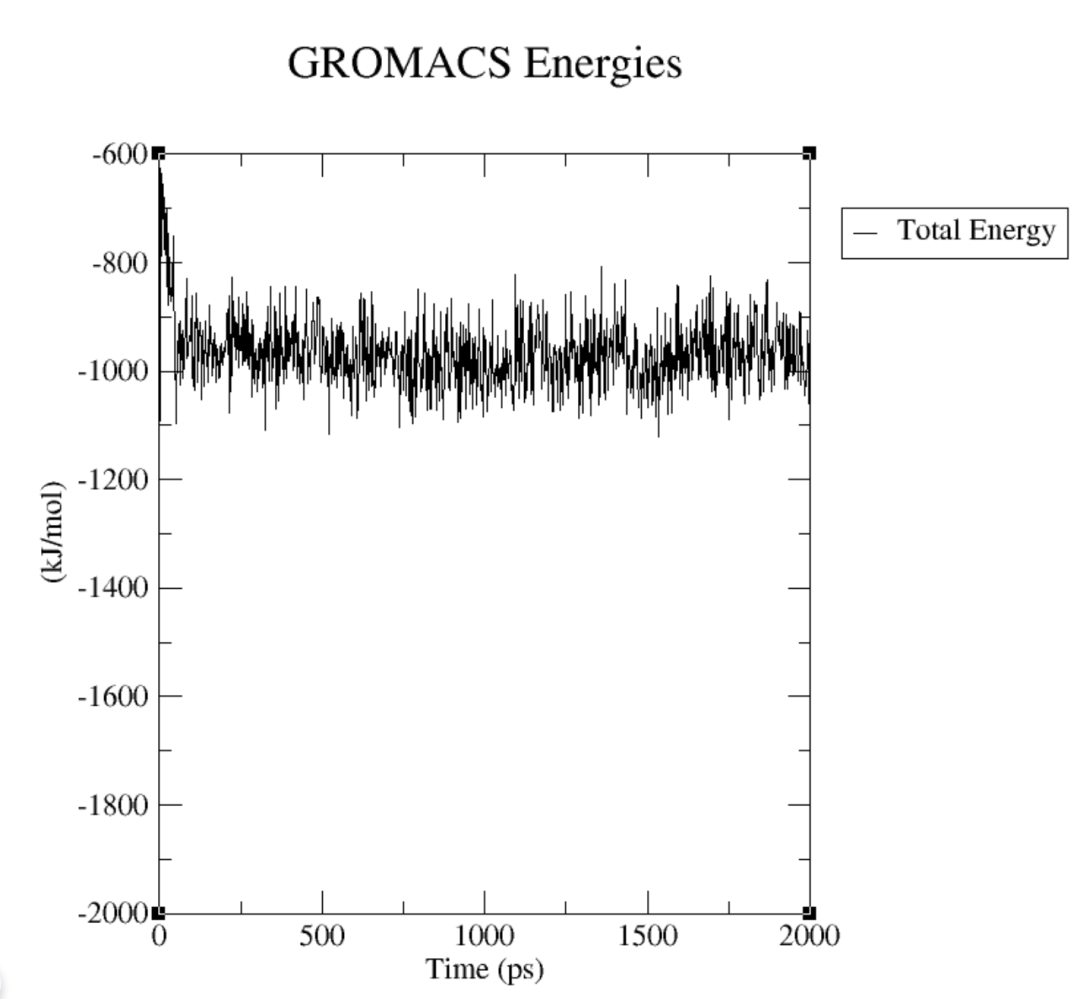

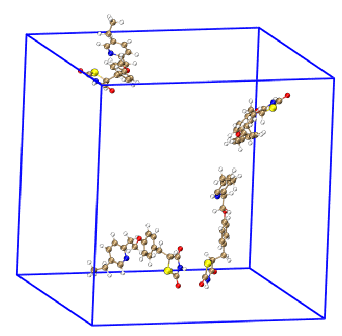

基于GROMACS的小分子自组装分子动力学模拟

摘要：电阻抗成像（Electrical Impedance Tomography, EIT）是一种无创的体内电导率分布重建技术，广泛应用于心肺功能监测等生物医学领域。为实现更贴近生理状态的心脏动态仿真，本研究构建了一个可参数化的三维心脏模型，并通过 COMSOL Multiphysics 与 MATLAB 平台联合实现仿真。模型在心脏表面布置了24个电极，支持多组电流激励与电压采集；同时，通过正弦函数表达式实现对心脏收缩周期的模拟。借助 COMSOL API 与 MATLAB 脚本，完成了24组电流注入下的电场、电压与电流密度仿真计算。进一步，提取了电场各方向分量并构建了灵敏度矩阵（Jacobian matrix），为后续电导率反演与图像重建提供基础。该平台可用于动态心脏 EIT 正问题研究，并支持图像反演算法训练及病变模拟拓展。关键词：电阻抗成像；心脏模型；三维参数化；COMSOL；MATLAB；灵敏度矩阵；电极仿真；电导率重建一、任务描述本任务旨在构建一个三维参数化心脏模型，基于 COMSOL Multiphysics 与 MATLAB 联合仿真平台，进行24电极电阻抗扫描，实现电导率图像重建和电流密度场可视化，为心脏功能建模与EIT成像研究提供高精度模拟平台，如图1所示。图1 三维参数化心脏模型二、子任务细分a) 心脏几何建模与参数化运动目标：构建含时间参数化收缩的心脏模型，实现随时间变化的生理形态模拟。步骤：在 COMSOL 中定义变量 L0, f, Lt 控制心脏收缩；使用拉伸 + 椭球构建心脏主体；添加24个电极柱体，进行镜像与移动；实现形变表达式 Lt = L0*(1 - 0.1*sin(2*pi*f*time))。实现方式：基于 COMSOL 脚本语言，通过 WorkPlane 与 Extrude 函数构建二维截面，并依赖 Ellipsoid 与 Cylinder 构建结构细节。优化策略：参数化表达式便于扫描不同心动周期下的形态差异。b) 联合求解器配置与正问题仿真目标：基于24组注入/接地配置进行正问题求解，获得电场与电压响应，如图2所示。步骤：设置电极边界 Terminal 与 Ground；定义 AvSurface 提取24个电极的电压响应；建立插值器提取 Ex, Ey, Ez。实现方式：调用 MATLAB COMSOL API 循环设置端口激励组合，通过 mphinterp 提取电场、getReal 提取测量值。优化策略：电极配置自动遍历（i 与 mod(i+1,24)），结合差分方式输出每组电压特征。图2 联合仿真求解结果（电势与电场）c) 灵敏度矩阵与EIT图像重建目标：构建基于场变量的灵敏度矩阵，实现电导率反演图像，如图3所示。步骤：计算电场矢量分量 Ex/Ey/Ez；构造灵敏度矩阵 S；使用已知电导率 σ 和电压向量 V 保存图像重建所需数据。实现方式：自定义 JacobianEIT3D 函数计算电场对σ的敏感性；图像绘制调用 plotImage3 函数。优化策略：支持不同时间点的 .mat 文件保存与模型快照，便于时序回放。图3 三维电阻抗断层成像结果三、公式与算法心脏形变控制：电流密度大小计算：灵敏度矩阵构建（伪代码）：function S = JacobianEIT3D(Ex, Ey, Ez)S = compute_field_divergence(Ex, Ey, Ez); % 对每一电场方向计算散度end电压响应差分向量：四、总结与扩展总结：建立了一个具有生理收缩模拟能力的三维心脏电阻抗仿真平台；结合 COMSOL 与 MATLAB，实现电极激励、电压测量与三维场重建的自动化；输出数据包括电导率分布、电场、电流密度与电压向量，适用于反演重建或机器学习研究。可扩展方向：增加动态时间序列，进行全周期心脏运动的成像重建；融合机器学习模型（如 U-Net、RA-UNet）基于灵敏度矩阵进行图像反演；扩展至病变模拟（如缺血区导电率变化）与干预策略仿真（如导管电刺 激）。来源：320科技工作室
