随着微型化、集成化技术浪潮席卷全球,传统光学系统面临着难以逾越的发展瓶颈。传统光学透镜依赖多片曲面透镜组合实现精准光场调控,不仅导致系统体积庞大、重量沉重,还存在装配复杂、成本高昂、色差难以根除等固有缺陷,已无法满足消费电子、便携式医疗设备、微型光通信模块等新兴领域对光学系统“轻薄短小、高性能、低功耗”的严苛需求。在此背景下,基于亚波长纳米结构的超透镜作为一种颠覆性的平面光学器件应运而生,凭借其突破衍射极限的调控能力与超薄集成特性,成为光学领域的研究热点,被视为解决传统光学系统痛点、推动光学技术革命的核心突破口。
超透镜是实现光学系统微型化、集成化与高性能化的核心技术支撑。在其线性光学响应区间内,光场调控过程具备高精度与多功能性的显著特征,入射光的相位、振幅与偏振可通过亚波长纳米结构单元的传播相位或几何相位实现协同调控,且在光束透射超透镜的过程中完成精准波前重构,最终高效实现目标聚焦、成像或光束偏转功能,整个光场调控过程凭借低损耗介质材料与优化结构设计大幅降低本征能量耗散,极大保障了光学系统的能量利用效率。超透镜的引入能够打破传统曲面透镜依赖材料折射率与厚度变化调控光场的局限,使其具备亚波长级超薄尺寸、超衍射极限分辨率等独特优势,同时可集成消色差、动态变焦等复杂功能,这一特性为消费电子、光通信、医疗成像、量子调控等前沿领域提供了全新的技术解决方案。

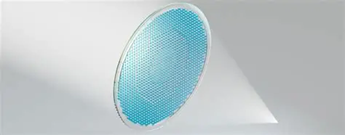

图1 超透镜的聚焦效果
本文基于 Lumerical FDTD 2025R2,开展超透镜的模型构建与光学特性仿真研究,依托传播相位调控原理,通过对超透镜纳米结构单元的关键几何参数(包括结构的高度、长宽、旋转角度)进行系统性调控,实现对入射光波前的精准调控,最终达成高效、可控的光场聚焦效果。

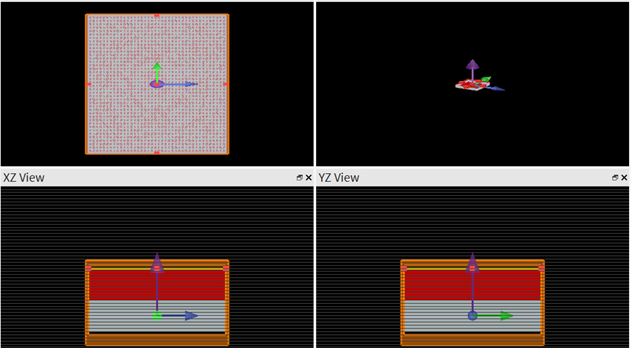

图2 超透镜的模型构建
表1 超透镜的几何参数
单位原胞周期 | 超表面维度 | 原胞材料 | 入射光波长 | 上下基底材料 |
500nm | 40*40 | Sb2S3 | 633nm | SiO2 |
以下为分析步骤:
1.首先要明确超透镜的定义,是一类基于亚波长纳米结构阵列构建的平面光学功能器件,超透镜需严格匹配入射光从超透镜平面到目标光场平面的光程差要求,通过原胞赋予入射光特定的相位延迟量,补偿不同传播路径上的光程差异,确保出射光各波前相位一致,从而高效形成预设光场分布。基于此,超透镜上的相位分布可由如下公式表示:
ϕ(x,y)=i*2π/λ(√(f^2+x^2+y^2 )-f)
其中,f为焦距,若为聚焦超透镜i=-1,若为发散超透镜i=1。

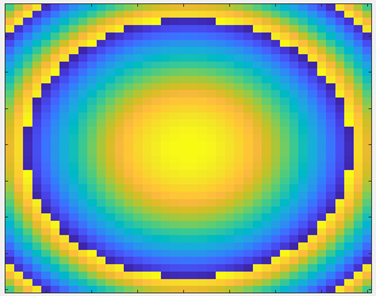

图3 超透镜的相位分布
2.明确超透镜的相位分布之后,我们可以根据传播相位的原理,对Sb2S3原胞进行扫参,建立Sb2S3的数据库,详细操作请见《利用FDTD进行结构的系统化参数扫描》。
3.构建好Sb2S3的数据库之后,根据每个像素点所需的相位进行筛选,为了保证较高的透射率,在众多满足所需相位的结构中优先选取透射率更大的结构,得到每个像素点的原胞的长宽分布。
4.做好全部的准备工作之后,启动 Lumerical FDTD 仿真软件,首先进行仿真区域(Simulation Region)的参数配置;由于本仿真对象为完整超表面器件(而非单一超表面单元),其阵列规模已覆盖目标研究的有效区域,无需借助周期边界模拟无限延展特性,因此将仿真区域的x、y、z 三个方向的边界条件统一设置为完美匹配层(PML)吸收边界,以此全方位吸收入射电磁波。

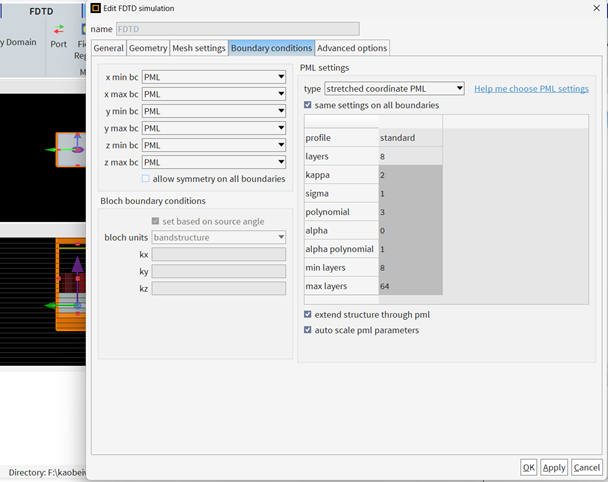

图4 仿真区域参数配置
5. 超表面纳米砖阵列的排布,将我们在步骤3中获得的长宽分布导入FDTD,编写脚本进行纳米砖的排布,实现纳米砖阵列与基底结构的构建;完成脚本运行与建模后,所得的超表面整体结构示意如下:

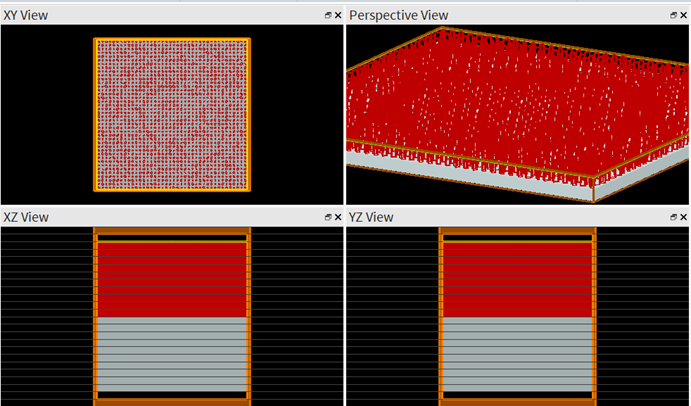

图5 超表面整体结构示意图
6. 完成超表面的结构设计与建模后,配置光源及监视器,这里需要明确的是,由于我们的超透镜的构建是严格基于扫参的结果的,所以配置光源一定要严格的使用与扫参过程中一致的光源。
7. 全部构建完成之后,若安装的 Lumerical FDTD 版本为24R1 及以上,可进一步对仿真加速模式进行优化:在仿真参数设置界面的advanced options(高级选项)中,找到并勾选express mode(极速模式),该模式支持调用 GPU 进行并行加速计算,会大大缩短仿真所需时间。
8.仿真完成后,需对电场数据进行提取与分析。鉴于超透镜的核心研究重点为其焦距处的光场振幅分布,本文通过调用 FDTD 仿真平台中的farfieldexact3d函数(函数详细用法参考:https://optics.ansys.com/hc/en-us/articles/360034930733-farfieldexact3d-Script-command),对预设焦距f处的电场分布进行精准获取与观测。需要明确的是,本研究的所有仿真均基于前期参数扫描的结果展开,因此在观测时需保持一致性:即前期扫参过程中获取了哪个电场分量的相位与振幅信息,此处便对应观测该电场分量的振幅分布。

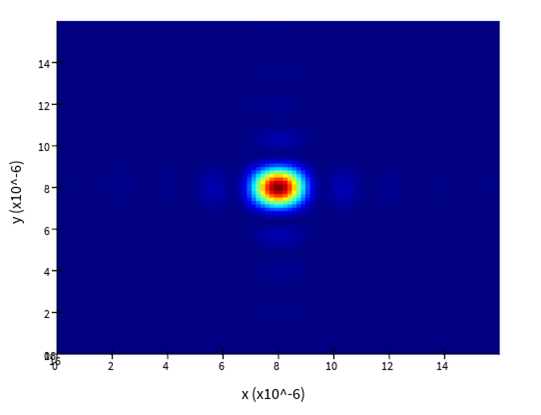

图6 目标焦距处的电场分布
