浅析电磁兼容中EFT测试的标准规范与设备选型要点

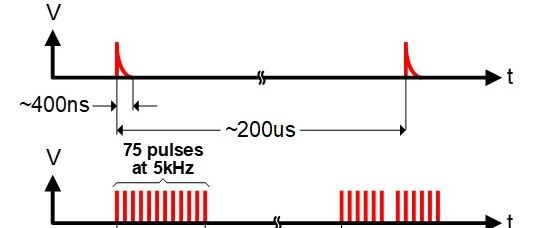

电快速瞬变/脉冲群（EFT/Burst）抗扰度测试，是电磁兼容性（EMC）测试的重要项目之一。本文将从标准依据、测试原理、方法与参数、测试等级、测试环境，以及典型设备推荐等方面，系统梳理EFT抗扰度测试的核心要点。01 EFT抗扰度测试的标准依据做测试，标准先行。测试主要遵循以下标准：国际标准：IEC 61000-4-4国家标准：GB/T 17626.4（等同采用IEC 61000-4-4）上述标准详细规定了电快速瞬变脉冲群的测试方法、测试设备、测试等级及抗扰要求，旨在评估设备在电源、信号、控制和接地端口受到EFT干扰时的性能表现。02 什么是EFT抗扰度测试？EFT，全称为 Electric Fast Transient / Burst，即电快速瞬变/脉冲群，是电源线上出现的高频、高能的尖峰脉冲。这类脉冲通常源自以下场景：电感性负载的切换；继电器触点抖；高压设备开关操作等。EFT抗扰度测试模拟这些现实干扰环境，通过脉冲群发生器向设备施加扰动，观测其功能是否稳定，是否存在误操作、数据丢失或通信异常等问题。03 测试方法与参数详解1. 干扰施加方式：使用EFT发生器，通过电容钳或耦合/去耦网络，将标准化脉冲群注入被测设备（EUT）的电源线、信号线或控制线。2. EFT脉冲特性：图 1.单个 EFT 脉冲波形图 2.EFT 测试脉冲序列的时序在EFT抗扰度测试中，发生器会产生一系列称为脉冲群的低能量脉冲。各脉冲的上升时间为 5ns，脉冲持续时间（半值时间）为 50ns。脉冲群周期为 300ms，包括 75 次瞬变，然后是一个暂停间隔。对于 5kHz 的脉冲重复率，75 个脉冲需要 15ms，而对于 100kHz 的重复率，只需要 0.75ms。所需的最短测试时间为一分钟。典型的测试序列包括三个 10 秒正脉冲窗口，每个后跟 10 秒的暂停间隔，以及三个 10 秒的负脉冲窗口，脉冲之间有 10 秒的暂停间隔。在 10 秒的窗口内生成 33.3 个脉冲群或 2500 个脉冲，从而在两分钟的测试序列中产生总共 15000 个正脉冲和 15000 个负脉冲。虽然单个脉冲代表低能量瞬变，但整体脉冲串却不是。对于给定的测试电压，EFT 脉冲串的能量比单个 EFT 脉冲的能量高约 250 倍。将脉冲传送到收发器的方法是通过电容钳位，它围绕着收发器之间的数据线。因此，EFT 测试代表差模数据线的共模测试。04 EFT测试等级IEC 61000-4-4 标准中定义了多个抗扰度等级，制造商应依据产品的应用环境和设计需求选择相应等级。例如：05 测试环境要求标准测试需在符合以下条件的环境中进行：屏蔽室或接地良好的实验环境；符合规范长度与布线方式的电源线、信号线；标准化的耦合/去耦网络设备；合适的监控和记录系统以评估设备反应。06 测试步骤概览设备接线与配置：将EUT与EFT模拟器正确连接；设定测试参数：配置脉冲电压、电平、频率等；施加干扰信号：对电源线/信号线注入EFT；观察设备响应：监控功能变化、误动作或异常；记录与评估结果：依据标准等级判断抗扰表现。来源：电磁兼容之家
