对于梁单元：疲劳工具有时可用，有时不可用？一文告诉你答案与背后原因！

该学员推测：是不是软件版本原因？当然，可能是。但我建议出问题，一般不要怀疑版本原因。

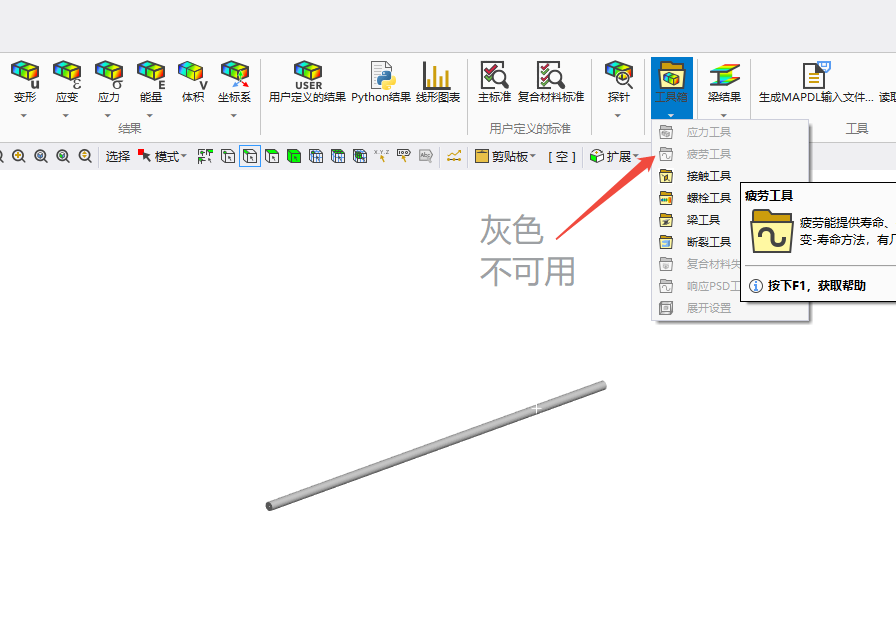

真正的答案：当分析模型中有实体单元或壳单元时，则疲劳工具可用。当分析模型中只有梁单元，则疲劳工具不可用。

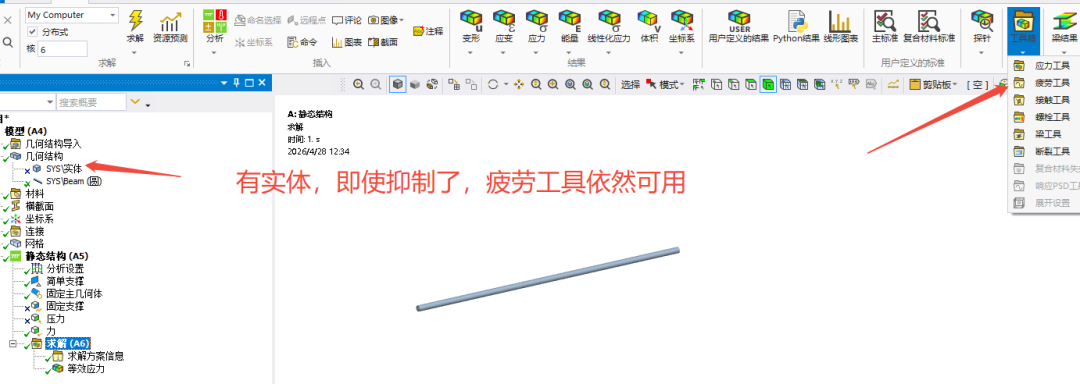

当几何环节存在实体，传递到分析环节，疲劳工具则被激活。即使在分析环节抑制实体，疲劳工具依然可用。



如此简单？这就是一层窗户纸而已！

如果你是该学员，你能想到吗？该学员学习仿真也有两年多，水平还相当不错，但并不知道这个细节。

所以也没那么简单！

疲劳结果如下：

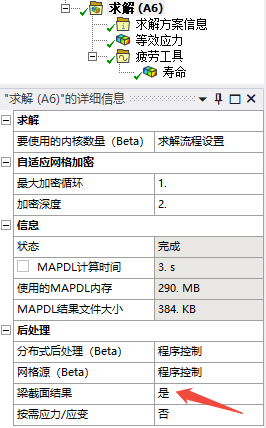

注意，这个结果是不对的（有经验的人能看出的）。还需要打开梁截面结果，才能得到正确结果。





从ANSYS软件的这个现象可以推出，官方不推荐对梁单元使用疲劳工具。

老粉应该知道，我开过四套疲劳课程，对疲劳有较深入的认知，我从疲劳角度解释下：

1）梁单元无法描述应力集中现象，而应力集中对疲劳有很大影响。

2）对梁单元使用疲劳工具，不是不可以，要慎重使用。可以通过降低疲劳强度因子来考虑应力集中的影响。
