什么是结构失稳：非线性屈曲分析

yunduan082

52分钟前浏览0

结构力学基础 · 系列课程 系列 · 第3讲

非线性特征值屈曲分析：
当预应力分析本身就是非线性的

载荷模式如何继承？载荷乘子到底在缩放什么？

学完这节课，你将能够：

1在 Ansys Mechanical 中执行非线性特征值屈曲分析，并计算临界屈曲载荷。

🔀 什么是非线性特征值屈曲分析？

核心定义

当特征值屈曲分析中考虑了结构的几何非线性或材料非线性时，我们就称之为非线性特征值屈曲分析（Nonlinear-Based Eigenvalue Buckling）。

在预应力静态分析（Pre-Stress Static Analysis）中，至少需要满足以下一种非线性条件：

Large Deformation（大变形）被设置为 Yes。
使用了除 Bonded（绑定）和 No Separation（不分离）以外的任何接触类型。如果 Small Sliding（小滑动）属性被设置为 Off，无论使用何种接触，系统都会被视为非线性。
模型包含非线性材料属性，例如超弹性、塑性等。
模型包含其他连接方式，例如非线性关节（Joints）或非线性弹簧。

💡 这几条判定条件与我们在系列第2讲中判断"预应力分析是否为非线性"的标准完全一致——只是这一次，非线性条件确实被触发了。

⚙️ "Keep Pre-Stress Load-Pattern" 该怎么选？

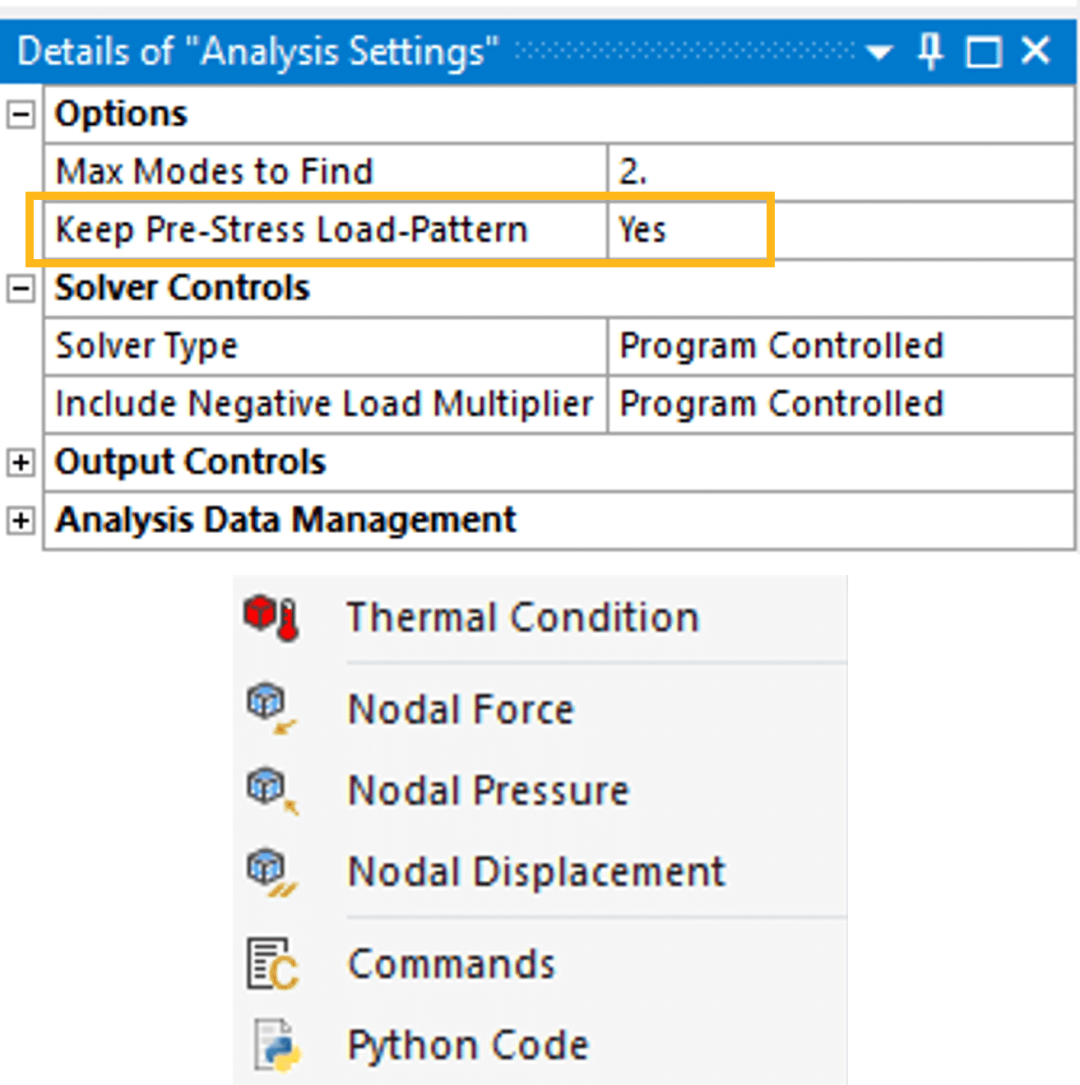

当预应力分析中存在非线性时，特征值屈曲分析的 Analysis Settings 中会出现一个新选项：Keep Pre-Stress Load-Pattern（保留预应力载荷模式）。

Yes（默认）沿用预应力分析的载荷模式

Ansys 会保留静态结构分析中的加载模式，直接用于特征值屈曲分析。此时，无法在屈曲分析中重新定义新的载荷。

No在屈曲分析中重新定义载荷

Ansys 要求你为特征值屈曲分析重新定义所有必要的载荷。这一新的载荷模式，可以与预应力分析中的载荷模式完全不同。

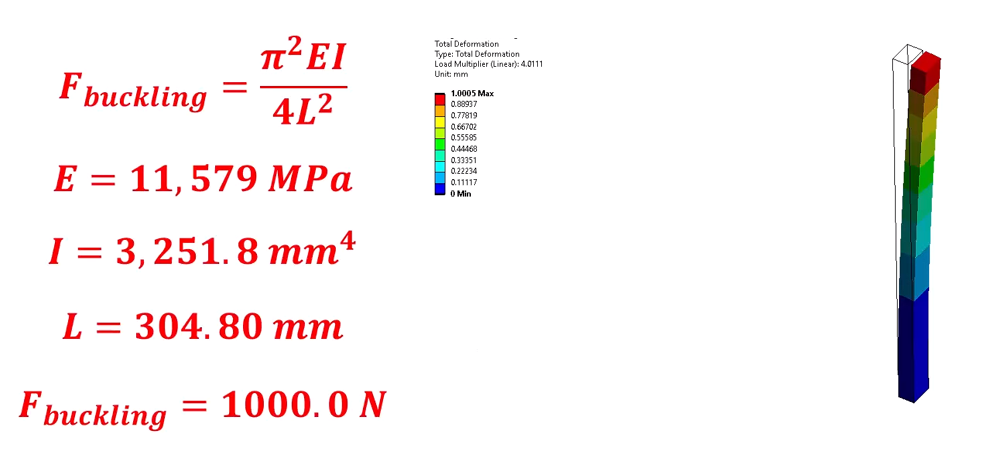

🧮 临界屈曲载荷该怎么算？

关键区别（对比系列第2讲）：在非线性特征值屈曲分析中，载荷乘子只对屈曲分析中施加的载荷进行缩放。在估算结构的最终屈曲载荷时，你必须同时考虑静态结构分析和特征值分析这两步中所施加的载荷。

来源：ABAQUS仿真世界

什么是结构失稳？屈曲分析导论

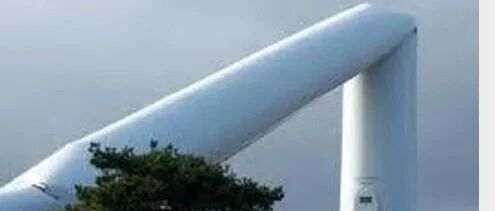

结构力学基础 · 系列课程课程导论屈曲分析导论：为什么需要它？屈曲又分哪几种？从风机叶片到储油罐，一次看懂屈曲失效的几种典型模式在正式进入具体的分析方法之前，我们先来回答两个最基本的问题：为什么要做屈曲分析？以及屈曲失效到底有哪些典型模式？本篇导论将带你建立起对屈曲问题的整体认知，为后续系列课程打好基础。🌪️ 屈曲分析——为什么需要它？屈曲失效的主要特征是：结构构件在承受低于其极限抗压强度的压应力时，就会发生结构刚度的丧失，而且这种失效通常发生在材料的弹性范围之内。正因如此，这种失效模式也被称为弹性失稳（Elastic Instability）导致的失效。屈曲分析为我们提供了一种手段，可以确定：结构发生失稳的临界载荷；对应的屈曲模态形状（Buckled Mode Shape）——即结构屈曲响应所呈现出的特征形状。有了这些信息，工程师就可以据此指导设计，从而有效规避屈曲失稳带来的风险。📸 真实案例这类失效在压力容器、储罐等薄壁结构中并不罕见——一旦内部压力低于设计工况，罐壁就可能因失稳而发生突然的、不可逆的坍塌变形。📂 屈曲失效的几种典型类型了解了"为什么"之后，我们再来看"屈曲具体长什么样"。工程中常见的屈曲类型主要有以下三种。1分岔屈曲（Bifurcation Buckling）分岔屈曲指的是：结构在屈曲后，会产生一种与屈曲前变形模式完全不同的新变形模式，并且这种新的变形会无限制地增长。来源：ABAQUS仿真世界
