冷却板优化为什么总是改来改去,最后还是不能让大家都满意?

4月前浏览1134

做电池热管理的人,聊到冷却板设计,通常都会有一种头大的感觉。

图纸改了一轮又一轮,仿真也跑了不少,温度看起来是下来了,可新的问题马上又冒出来:压降变大了,泵功上去了,流量分配又开始不均匀了,结构还变重了,最后采购和制造那边也不干了。

为什么冷却板优化设计总是改来改去,最后谁都不满意呢?这篇文章跟大家好好捋一捋,冷却板设计到底难在哪里。

01 冷却板的功能不就是用来降温么?

很多刚接触这个方向的人,一上来会把它理解成一个很简单的目标:把最高温度压下来。

冷却板的主要功能当然是降温,这没什么可争的。

问题是电池包里的冷却板不是单独存在的,它背后连着水泵、管路、整车空间布局,还得考虑制造工艺和BOM成本。你在冷却板设计上每做一个看起来“更强”的修改,绝不会只影响温度这一件事。

比如你把流道做得更窄更密,换热面积和局部流速确实上来了,跑出来的温度云图也更好看。但与此同时,流阻急剧变大,水泵得更卖力地工作,整车的能耗也随之上升。

再比如,为了实现更均匀的温度分布,你设计了极其复杂的歧管和分流结构,流量分配确实均衡了,可加工难度、体积占用和结构重量的上升大概率会导致你这个设计无法落地。

因此,实际工程中的冷却板优化,很多时候不是在找单项指标“最好”的方案,而是在综合指标最优的甜点。因为电池热管理从来不只是散热能力问题,它同时关系到性能、寿命、体积和成本。[1]

这也是为什么有些方案单看仿真数据挺惊艳,真拿去开设计评审会时,却经常被批得体无完肤。

02 真正搞人心态的,是这三个目标一直在互相打架

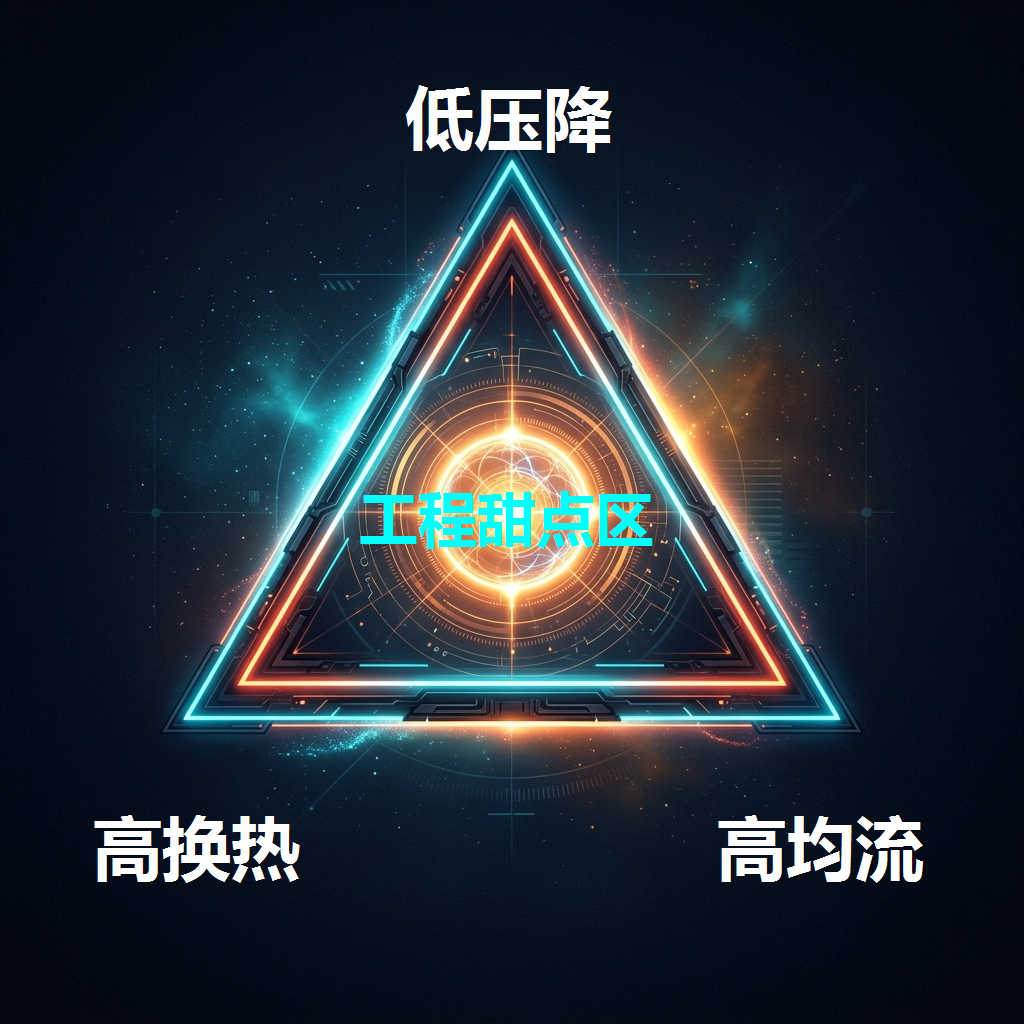

从物理角度分析,冷却板优化里最核心的矛盾是:

低压降、高均流、高换热,这三个目标是相互打架的,基本不可能同时拉满。

想让系统压降低一点,最朴素的思路就是把流道做宽、做顺,少一点锐角拐弯和截面突变。流体走起来轻松了,泵的负担确实小了。可代价是,流道一旦太宽太顺,支路自身控制流量的能力就会变差,远端和近端的流量分配很容易失衡。更要命的是,局部流速掉下来以后,换热系数也就跟着下降了。

如果要追求均流呢?因为并联流道里流量分部不均匀,会导致局部热点。工程上常规的均流手法就是改歧管、塞节流阀、做变截面,或者刻意缩窄近端支路产生节流效应,把流量硬往往远端“挤”。可这些手段通常都会导致系统总压降的上升。

至于怎么拉高换热能力,最直接的方法就是提高流速,或者在流道里加扰流元,或者扩大换热面积,再激进一点直接上微通道。这些招数在仿真软件里降低温度确实特别好使,可一旦尝试落地,随之而来的流阻翻倍、泵功耗严重超标,还有微通道极易引发的杂质堵塞问题,每一个坑都会让你在后期工程落地的时候被折磨得够呛。

有篇研究液冷系统多目标优化的论文里,作者把最大温度、系统温差和压降都塞进了一个优化框架里去跑帕累托前沿。[2] 这真不是为了水论文盲目堆复杂度,而是因为真实项目里,你根本没法同时把这三个指标都拉满。

03 冷却板设计对比一定要公平

冷却板设计不仅要综合考虑多个指标,更重要的是对比一定要公平,否则你的优化一开始就跑偏了。新手在进行冷却板对比时,容易掉进一个叫“等流速对比”的坑里。

乍一听特别严谨:咱们给一样的入口流速 0.5m/s,一样发热功率,跑出来谁温度低谁就更牛。但如果你改了内部几何,比如把主通道加宽了或者截面积变了,流速不变的情况下,系统真正“喝”进去的冷却液质量流量其实已经改变了!这种情况下,新方案性能更好可能根本不是你结构设计精妙,而是更大的冷却液流量贡献的。

因此,算新旧方案对比,底线是得建立在等质量流量对比的基础上。

先把进入系统的总物理介质量锁死,才配去谈内部的几何改动是让系统换热能力更强了。

如果你对工程落地有更高的要求,那就不只是锁定流量,还得盯着等泵功对比。因为整车厂关心的不只是几张炫目的散热截图,更关心为了实现这套散热能力需要消耗多少电池自己的能量。一旦抛开泵功代价谈降温,基本都是在耍流氓。

04 那些前沿论文里的“最优解”,早就标好了代价

翻看近几年的学术期刊,各种“前沿”的冷板方案层出不穷。但如果你仔细去抠里面的测试数据就会发现:所有优异的换热性能,基本都是拿其他指标换来的。

比如这两年在学术圈热度很高的 Tesla valve(特斯拉阀)型流道。它的核心逻辑是靠精妙的空间几何布局,让流体在正向流动时阻力极小,而在反向流动时产生剧烈的交叉、停滞和混合。MDPI 下的《Processes》在2023年发过一篇基于特斯拉阀的优化文章,改型后的冷板把最高温度和温差都压得非常低。[4]

但代价是什么?论文后半段给出一组对比数据:新方案付出的是大约 17.3% 的泵功增加。对于现在对整车能耗极其敏感的系统端来说,接近两成的泵功增量是一个很难被接受的代价。

再看另一个前沿方向:微通道液冷板。

微通道的降温逻辑非常直接,就是通过极窄的通道换取巨大的比表面积。PLOS ONE 前年有一篇利用 DOE 结合遗传算法做微通道优化的研究,成功把电池最高温度从 40.94°C 降到了 38.14°C,温度均方差从1.69骤降至0.64,降幅高达62.13%。[5]

但在工程落地时,微通道的缺陷同样明显:极窄的流道意味着极高的压降,对加注压力提出了严苛的要求;加工公差极难控制,甚至系统内微小的杂质沉积,都可能导致局部流道堵塞进而引发过热风险。它在仿真里性能拉满,但在工艺和可靠性端却充满不确定性。

既然单一路线有缺陷,做组合优化行不行?有研究者将垂直流、水平流和复杂的仿生分流结构融合,确实拿到了全方位占优的热学特性。[3] 但作者在结论中也客观指出,这种高度定制化的异形多层结构,直接导致了系统重量的显著攀升。在热管理性能达标的同时,整车轻量化指标可能面临超标风险。

但凡严谨的工程评估,都不会宣称存在“完美的冷板结构”。工程师通常只是在做一件事:明确量化我在降温这端收益了多少度,同时在重量、泵功或加工难度上支出了多少代价

总结:在多目标博弈中找甜点

为什么冷却板优化方案总是改了一版又一版,最后经常是各部门相互妥协?

因为这从来都不是一道单解的算术题,而是多物理场、多约束条件下的系统博弈:想进一步均温,压降指标可能就扛不住;想大幅提升换热,泵功又会超出上限;仿真里跑出来的复杂流道,一到车间可能以现有的工艺都做不出来。

这不是工程师的水平不够,也不是仿真软件不够精确,而是物理规律和工程边界决定了我们无法在一个结构上把所有好处占尽。

各位同行在冷却板设计中碰过哪些跨部门指标权衡的难题?欢迎在评论区交流。

参考文献

[1] Kim GH, Pesaran A. Battery Thermal Management Design Modeling. World Electric Vehicle Journal, 2007. DOI: 10.3390/wevj2010046

[2] Nie J, Zhang H, Liu Y, et al. Multi-objective optimization of liquid cooling system for lithium-ion battery. Journal of Energy Storage, 2024. DOI: 10.1016/j.est.2024.113061

[3] Murphy M, Akrami M. Advanced Thermal Management of Cylindrical Lithium-Ion Battery Packs in Electric Vehicles: A Comparative CFD Study of Vertical, Horizontal, and Optimised Liquid Cooling Designs. Batteries, 2024. DOI: 10.3390/batteries10080264

[4] Fan Y, et al. Multi-Objective Optimization Design and Experimental Investigation for a Pris matic Lithium-Ion Battery Integrated with a Multi-Stage Tesla Valve-Based Cold Plate. Processes, 2023. DOI: 10.3390/pr11061618

[5] Pan X, et al. Heat dissipation a nalysis and multi-objective optimization of microchannel liquid cooled plate lithium battery pack. PLOS ONE, 2024. DOI: 10.1371/journal.pone.0313594

来源:锂电芯动
SystemUMElectric仿生控制InVEST
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-04-27
最近编辑:4月前
锂电芯动
博士 中科院博士,电芯仿真高级工程师
获赞 9粉丝 21文章 71课程 0
点赞
收藏
作者推荐

487℃温差警示:仅靠表面温度,我们正严重低估热失控的破坏力

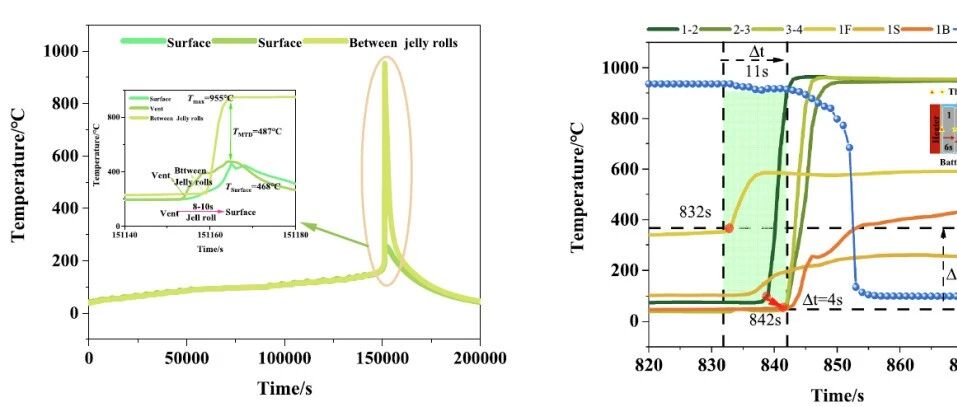

在新能源汽车行业,Cell-to-Pack(CTP)技术早已不是新鲜事。通过取消模组侧板、减少零部件,CTP 显著提升了电池包的体积能量密度 。然而,这种“紧凑型”设计也带来了一个致命的挑战:当一颗电芯发生热失控时,由于缺乏模组层级的物理隔绝,热量在极其有限的空间内会产生怎样的链式反应?清华大学汽车安全与节能国家重点实验室及多家学术机构的联合研究,对 156 Ah 的大容量 NCM523 CTP 电池进行了深度拆解实验 。这项研究不仅揭示了电芯内部“果冻卷”(Jelly Roll)之间鲜为人知的温度梯度,还重新定义了加热功率与热失控蔓延速度之间的非线性关系。 01 “温差陷阱”:被低估的内部破坏力 在以往的电池安全评估中,行业往往习惯于监测电池的表面温度。但这项研究揭示了一个令人警醒的事实:表面温度只是“冰山一角”。通过在电芯内部的四个果冻卷之间置入热电偶,研究人员发现,在热失控触发瞬间,果冻卷之间的最高温度比电池表面高出 487°C 。这种剧烈的温差意味着,仅仅依靠表面传感器来判断电池状态,可能会产生长达数秒甚至更久的认知延迟。 更深刻的洞见在于能量释放的路径分布。实验数据结合模型计算显示,热失控释放的总能量中,约 60% 被电池自身吸收用于持续加热,而约 31% 的能量则伴随着喷射出的气体和颗粒物排向外界 。 图解(见原论文 Figure 6):该图表展示了热失控过程中,内部果冻卷温度迅速飙升至 950°C 以上的过程,而表面温度(Surface)在峰值点处落后内部近 500°C,揭示了 CTP 大电芯热失控的极端非对称性。 02 喷射特性:从电解液蒸汽到“烟花效应” 研究详细记录了 CTP 电池热失控时的物理表征阶段。由于 CTP 电池容量通常超过 150 Ah,其内部储能极高,喷射过程呈现出复杂的动力学特征: 初期泄压:在热失控正式爆发前,泄压阀首先喷出大量电解液蒸汽和可燃气体混合物 。射流火(Jet Fire):随着内部高温颗粒(如正极碎屑)排出,混合气体被瞬间点燃,形成典型的射流火焰 。火花喷射与黑烟:随后进入约 20 秒的火花喷射期,并伴随大量由于不完全燃烧产生的黑烟 。稳定燃烧:最终转为相对平稳的持续燃烧过程 。一个关键的发现是,喷射持续的时间(约 30 秒)远长于热失控在电芯内部从前向后蔓延的时间 。这意味着当电池前端已经开始猛烈喷火时,后端的氧化还原反应仍在源源不断地产生高压气体,这种“后浪推前浪”的效应维持了火焰的强度。 03 蔓延逻辑:加热功率的逆向影响 在热蔓延的研究中,有一个直觉上的误区:触发热失控的热源功率越高,蔓延应该越快。但科学家的模拟与实验给出了一组反直觉的数据。研究发现,随着外部加热功率从 300 W 增加到 800 W,热失控在电芯内部蔓延的时间反而从 10 秒增加到了 20 秒 。 这背后的物理逻辑在于“预加热”的深度。当加热功率较小时,电池在被触发前经历了更长时间的缓慢加热,热量有充足的时间渗透到后端的所有果冻卷中;而高功率加热则更像是一次“局部瞬时打击”,虽然前端迅速崩溃,但后端果冻卷仍处于相对较低的初始温度。因此,低功率触发反而可能因为更充分的预热,导致整个电池包更快地进入全面失控。 图解(见原论文 Figure 18):模拟数据图显示了加热功率(Heating Power)与电芯内部蔓延时间、预注入能量之间的非线性关系。它证明了预注入能量(Energy Injection)越多,热失控的爆发力和蔓延速度往往越惊人。 04 事故取证的新线索:膨胀的方向性 除了对蔓延机制的研究,这项论文还提供了一个极具实战价值的“消防侦破”技巧:如何通过电池残骸判定起火点?在 CTP 模组中,由于电芯之间紧密排布,当某一颗电芯发生热失控并膨胀时,它会挤压相邻的、尚未失控的电芯。研究观察到,所有的电池变形凸起(Bulges)最终都会统一指向那个最先触发热失控的电芯 。这是因为先起火的电芯由于内部反应剧烈、壳体软化,会被后起火电芯产生的巨大内部压力“反向塑形”。这一发现为电动汽车火灾后的事故原因鉴定提供了明确的物理证据 。 05 行业启示:所以呢? 这项研究不仅是给电池包设计师看的,它也改变了我们对“电池安全”的认知框架: 传感器布控:仅在模组外部布置温度传感器是不够的。对于大容量 CTP 电芯,内部关键节点的温度预测模型才是防患于未然的关键。能量治理:既然 31% 的能量通过排气系统泄放,那么如何设计高效的 CTP 泄压通道、防止高温喷射物二次引燃相邻部件,其权重应与隔热设计等同。预警逻辑:预警系统不应只盯着温升速率,还应考量历史注入热量。正如实验所示,长时间的低功率过热可能比短时间的剧烈冲击更具隐蔽性且蔓延更迅速。CTP 技术让电池包变得更轻、更强,但这也意味着我们必须在毫米级的空间内,与几千摄氏度的极端反应进行更精密的博弈。 来源:锂电芯动
