你的电池仿真跑不动？问题多半出在几何简化这一步
做电池包热管理仿真的工程师，多少都经历过这么一个场景：拿到结构那边丢过来的原始 CAD，往 SpaceClaim 里一导——几百个零件，螺栓、垫圈、扎带、线缆，连铭牌都给你建好了，细节拉满。光加载就卡了五分钟。
好不容易导进去，往 Fluent Meshing 里一扔开始划网格。结果歪斜度（Skewness）直接飙到 0.97、0.98，怎么调网格参数都压不下来。反复折腾两天，最后发现——问题根本不在网格设置，而是几何简化这一步就没做对。
几何简化这件事，说起来好像就是"删掉不需要的零件"，但做过的人都知道，这里面的门道比想象中深得多。删多了，仿真结果失真；删少了，算力直接爆炸。 而判断"该删还是该留"的标准，不是靠某个经验清单去死记硬背，而是取决于你对物理问题本身的理解深度。
今天就聊聊，怎么用"物理思维"来指导几何简化，把这个看似体力活的前处理环节，变成一个有章可循的技术判断过程。
01 先搞清楚一件事：什么必须留，什么可以动
很多教程一上来就给你列一张清单——"螺栓删掉、圆角去掉、小孔填上"。照着做，大部分时候确实能把网格跑通。但碰到复杂装配体，或者你的仿真精度要求比较高的时候，光靠清单就不够用了。因为同样一个几何特征，在不同的仿真目标下，该不该删的结论可能完全相反。
举个例子：电池包端板上的一排减重孔。如果你做的是整包级别的液冷流道压降分析，这些孔远离流场核心，删了对结果基本没影响。但如果你做的是端板区域的局部热扩散分析，这些孔恰好在导热路径上——删了就等于把一条热传导通路给硬生生截断了，算出来的温度分布自然对不上。
所以，在动手删任何东西之前，真正该做的第一件事是回答一个问题：
"我这次仿真要算的核心物理现象是什么？这个特征对它有没有实质影响？"
把这个问题想清楚了，后面的删减判断基本上就是顺理成章的事。
必须修的：几何缺陷
这一类严格来说不算"简化"，更像是修 bug。原始 CAD 从结构设计软件导出来，多多少少都会带一些几何毛病——破孔（Holes）、微小缝隙（Gaps）、重叠面（Duplicate Faces）、碎边（Short Edges）。这些东西不修，网格划分阶段直接报错，或者流体域根本提取不出来。
这一步没有什么"物理判断"可言，纯粹是保证模型的几何水密性，属于必做项。
可以删的：对流场和热场几乎没有影响的细节
判断一个特征能不能删，核心依据就三条：
它自身产热量是不是极小？ 比如 BMS（电池管理系统）主从板、低压通信线束、电压/温度传感器及其线缆——这些电子元器件的产热功率跟电芯相比基本可以忽略不计。 它的形状是不是会严重拖垮网格质量？ 扎带、线缆、绝缘胶带这些东西，形状极其不规则，强行保留在模型里，网格划分工具会在它们周围生成大量畸变严重的过渡网格，直接拉低全局网格质量。 它是不是根本不在主要的导热或流动路径上？ 外部吊耳、安装孔位、非承重塑料保护壳、铭牌——这些东西离核心的传热和流场区域十万八千里，对结果的贡献约等于零。
打个比方，就像一个人去做 CT 体检，不需要穿着全套钢铁盔甲进去。那些盔甲不仅不影响体检结果，还会严重干扰成像质量。

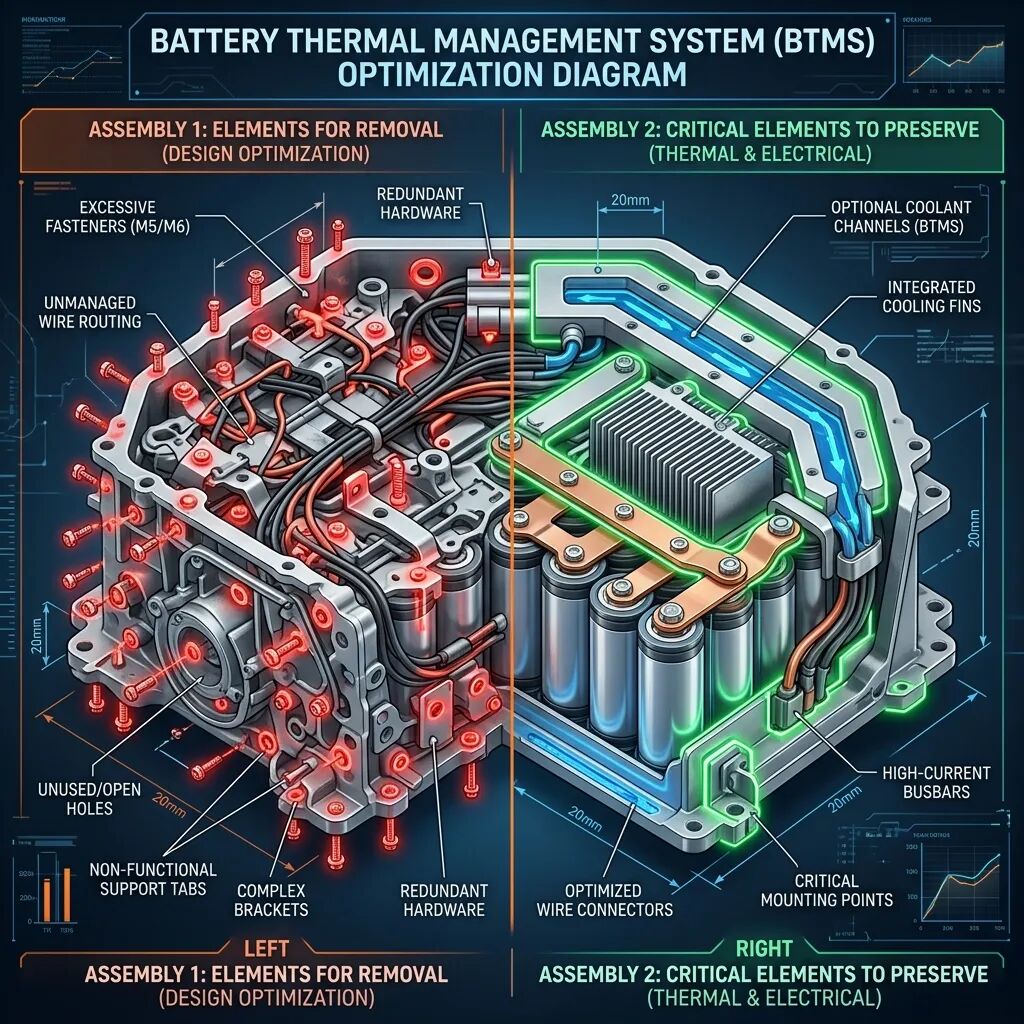

具体来说，通常可以放心清除的包括：
弱产热电气部件：BMS 主从板、低压线束、传感器及其线缆 绝缘与固定辅材：绝缘胶带、扎带、非关键位置的薄膜热缩管 外部非导热结构件：外部吊耳、安装孔位、非承重塑料壳、把手、铭牌 非关键圆角与倒角：结构件外围的、不在主要流道内的圆角——这些不清理会在网格划分时产生大量密集的无用避让网格 结构板上的小圆孔：端板、侧板、隔板上不参与流体或传热的减重孔、穿线孔——必须用"填充（Fill）"补平，否则孔周围会生成大量无用的边界层网格 工艺孔洞与紧固件：螺栓、螺母、垫圈、螺纹孔——这些孤立附件不参与流体交互，也很少贡献显著传热
💡 判断逻辑：👉 这个特征影响我要算的核心物理量吗？
是 → 必须保留（如冷板流道、翅片、汇流排） 否 → 果断清除（如螺栓、扎带、非承载件）
绝对不能删的：直接影响物理场结果的关键特征
如果说前面那些可删的东西是"盔甲"，那这一类就是"血管和器官"——切了就没命了。
冷却液的微通道与关键间隙。液冷板内部那些狭窄的流道、电芯之间的极小气隙，这些间隙的尺寸直接决定了流体的沿程阻力。哪怕你只是把通道宽度稍微改了零点几毫米，压降结果就可能出现突变。在流体力学里，层流状态下的压降跟通道水力直径的四次方成反比——这个关系是非常敏感的。
翅片与扰流结构。液冷板内部的翅片（Fins）、流道里的扰流突起（Turbulators），它们的作用不仅仅是增加换热面积——更关键的是，它们会破坏流体的边界层，引发局部湍流，从根本上改变对流换热的机制。删掉这些结构，换热系数可能直接掉一个量级，算出来的温度分布基本就没参考价值了。
关键发热部件与热传导路径。最典型的就是汇流排（Bus bar）。电池包里大量的交流和直流电通过汇流排传导，产生的焦耳热相当可观。同时汇流排本身又是重要的金属导热路径。忽略它，等于同时丢掉了一个热源和一条导热通道——这是双重失真。
迎风面的气动特征。这一条主要针对外部风冷或整车级空气动力学仿真。在来流方向上，所有可能影响气流分离和尾迹形态的几何特征——哪怕只是一个小凸起——都需要保留。气流分离点的位置对下游的换热分布影响很大，这种场景下"宁可多留也不多删"。
你看，同样是"一个小凸起"，在液冷板内部的远端壁面上可以删，但在风冷系统的迎风面上就不能删。**判断标准从来不是"这个东西大不大"，而是"它对你正在求解的物理方程有没有实质贡献"**。
02 几百上千个零件的大型装配体，怎么下手不崩溃
搞清楚了删减的物理依据之后，接下来面对的现实问题是：一个电池包的 CAD 模型，动辄几百甚至上千个零件。就算你知道哪些该删哪些该留，一个一个去处理也不现实。这时候需要的是一套有层次的宏观管理策略。
自顶向下，分三级

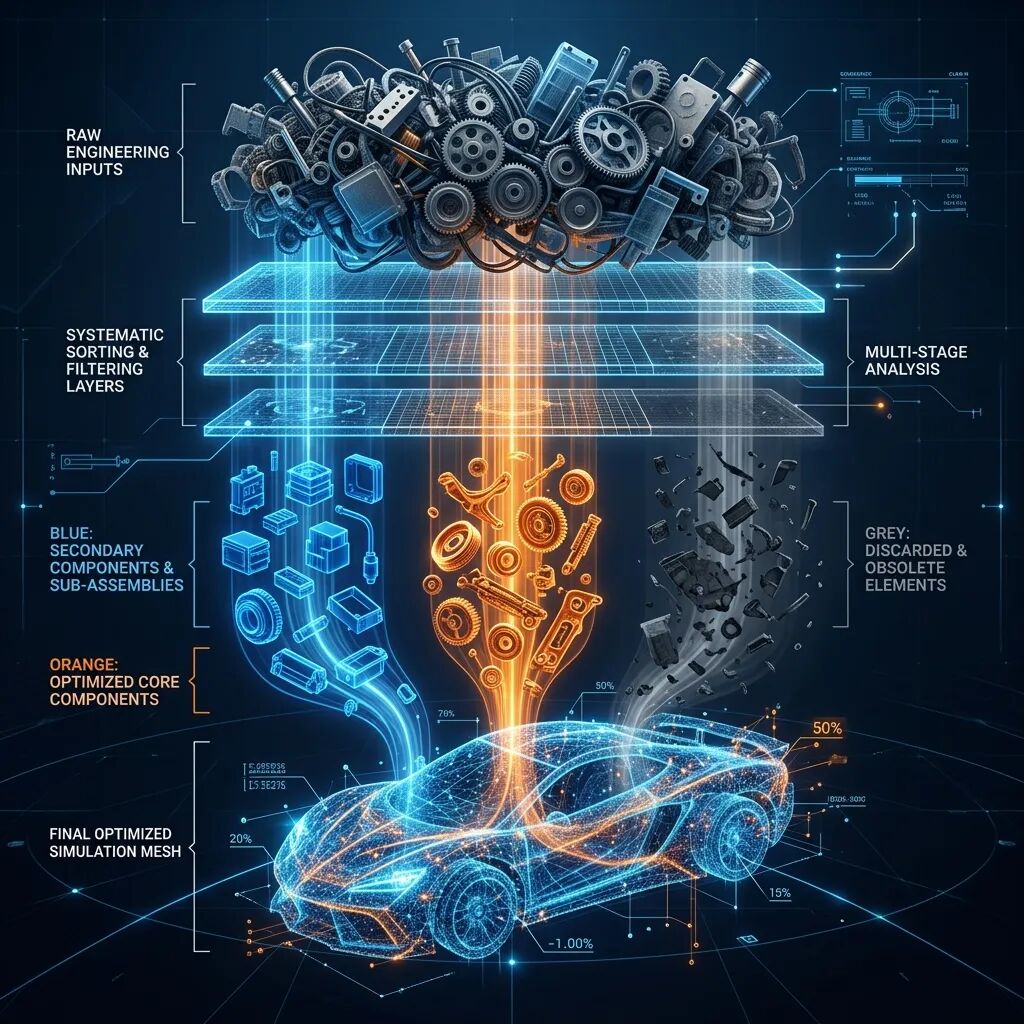

拿到模型后，第一件事不是急着动手删东西，而是先在结构树里纵观全局，把所有零件按照对仿真的价值分成三级：
核心组件（必须精确建模）：发热电芯、冷却流道/液冷板、热界面材料（TIM）垫片——这些是传热和流场分析的主角，网格资源优先分配给它们。 次要组件（需等效简化）：有一定阻流作用或热容贡献，但细节不影响结果的部件。 无关组件（直接剔除）：纯装饰、纯结构支撑、对热和流不产生任何贡献的零件。
对无关件"说不"要果断
干这行经常犯的一个毛病是"舍不得删"——总觉得多留一个零件好像更安全。但实际上，每多留一个不必要的零件，网格数量就多一块、计算时间就多一份，而且那些不规则的零件生成的劣质网格反而可能拖累全局收敛。
通常的做法是：在 SpaceClaim 的结构树里，直接框选那些无关零件——螺母、螺栓、弹垫、非承载的外围盖板、塑料线槽、装饰面板——然后果断删除（Delete）。当然，前提是你已经在副本上操作了（这个后面会专门说）。根据实际的工程经验，这一步通常就能直接砍掉整个模型中 60% 以上的零件数。这个比例听起来很夸张，但你回头看看结构工程师的原始 CAD 里到底有多少紧固件阵列就明白了。
次要件用"光头长方体"替代
对于那些不在主要导热路径上，但在流场中确实有一定阻挡（阻流）效果或者有一定热容（用来吸热缓冲）的次要设备——比如 BMS 配电盒——千万不要把它的原始 PCBA（印制电路板组件）细节导进来。那些密密麻麻的芯片、电容、插座，划出来的网格质量惨不忍睹。
最实用的做法是：直接在它的原始位置画一个体积相同的纯净长方体或圆柱体，把它包络替换掉。只要等效了它的热容质量和整体热导率（或阻流效果），仿真精度基本不受影响，但网格数量和质量都会有巨大提升。
算力不够？先糙后精的子模型策略
当你面对的是一整个乘用车电池包，而手头只有一台普通工作站时，不要试图第一把就用极细网格死算全部细节。
更聪明的做法是分两步走：
第一步，全局粗算：在"大刀阔斧"的简化模型上，用相对粗糙的网格跑一遍整体 CFD。你要的不是精确数值，而是通过云图快速定位——到底哪个模组、哪几节电芯是真正的热点或流场短板。 第二步，局部精算：找到问题区域后，在几何上把这一小块"切一刀单独抠出来"。只对这部分建立极精细的模型和网格，并用全局粗算的结果作为它的边界条件，进行局部精细仿真。
这套"先糙后精"的子模型方法（Submodeling），基本上就是用个人电脑做大系统仿真的通用王牌方案。干这行的工程师迟早都会走到这条路上。
03 几条可能帮你少走弯路的建议
永远在副本上操作。 这一条怎么强调都不过分。所有的清理和简化，必须在一个专门的分析副本上进行，并做好版本控制。原始设计 CAD 碰都不要碰——不然哪天你发现删多了，想恢复某个特征，回头一看原始模型已经被你改得面目全非了。
简化是个迭代过程，不用追求一次到位。 最科学的做法是先进行比较激进的"过度简化"，跑出一版极粗糙的结果。然后根据需要，逐步恢复一些有争议的几何特征——比如某个你拿不准的支架——再跑一次，对比两次的压降或温差。差异大说明该留，差异小说明可以放心删。通过几轮迭代，你很快就能摸到这套产品的最佳简化平衡点。
搞不清一个零件干嘛用的？走过去问一句。 仿真不是闭门造车。一个形状奇怪的结构件，你盯着屏幕猜半天也不一定猜得到它的设计意图。但走到结构工程师工位前问一句"这个东西是干什么用的"，通常几秒钟就能帮你定性——它到底是个关键的导热支撑，还是纯粹的装配辅助件。理解设计意图，比任何经验清单都管用。
重复劳动交给脚本。 电池包里经常有几百个完全相同的减重孔阵列、螺栓组阵列。一个一个手动填平、手动删除，不仅累而且容易漏。SpaceClaim 和 Fluent Meshing 都支持基于 Python 的脚本宏，可以自动识别并批量处理这类重复结构，把几个小时的机械劳动压缩到几秒。
如果条件允许，在产品设计早期就介入。 最理想的状态是，在机械工程师画 CAD 的阶段，就让他同时出两个版本——一个"结构原始版"和一个"仿真简化版"。从源头上避免后续陷入无尽的几何清理泥潭。当然这个要看团队协作的成熟度，不是每个地方都能做到，但值得作为一个长期目标去推动。
写在最后
几何简化这件事，听起来好像只是"前处理的体力活"。但做好了，能省掉好几天甚至一两周的计算时间，少踩一大堆网格质量的坑。做不好，轻则反复返工，重则仿真结果完全失真、误导设计决策。
而贯穿整个过程的那条主线，其实就一句话：理解你在算什么物理问题，然后带着这个判断去动刀。
有什么几何清理踩过的坑或者好用的技巧，评论区聊聊。
