工艺波动对高速影响—这套方法值得深究

5月前浏览992



封装制造波动到底会吃掉多少裕量?华为把 SerDes、DDR、D2D、PI 全量算了一遍

高速接口真正危险的地方,往往不是你仿真没跑,而是你只跑了 typical。

当 112Gbps SerDes、12.8Gbps+ 并行接口和更高带宽的封装互连开始逼近 timing 与 noise margin 边界时,封装制造工艺里的那些“看起来只是公差”的变量,比如 bump 高度、线宽、介质厚度、BGA 球径、via 偏移、材料介电常数、金属粗糙度,都会慢慢从后台走到台前,变成最后决定链路能不能过的主变量。

华为这篇 DesignCon 2026 论文最值得看的地方,就在于它没有停留在“某一个变量会不会有影响”的层面,而是直接把封装里的 31 类工艺变量拉进来,用 DNN + DOE + Monte Carlo 做了一个跨 SerDes / DDR / D2D / PI 的统一分析框架,真正回答了一个工程上更重要的问题:封装制造波动到底会吃掉多少电性能裕量,我们又该把优化资源优先投到哪里。

为什么这篇文章值得看

过去很多工程团队做 process variation 分析,常见是两种极端。

第一种,只看 typical。
问题是 margin 看起来很漂亮,但一旦生产波动叠加进来,可能就把这点漂亮吃没了。

第二种,只看 worst case。
问题是太保守,最后会把大量资源和成本浪费在低概率场景上。

这篇论文的核心判断非常直接:

  • • 只看 typical,容易低估风险
  • • 只看 worst case,容易高估风险
  • • 真正合理的做法,是把工艺波动统计化、量化,再看它对不同接口到底带来多大的真实 margin 吞噬

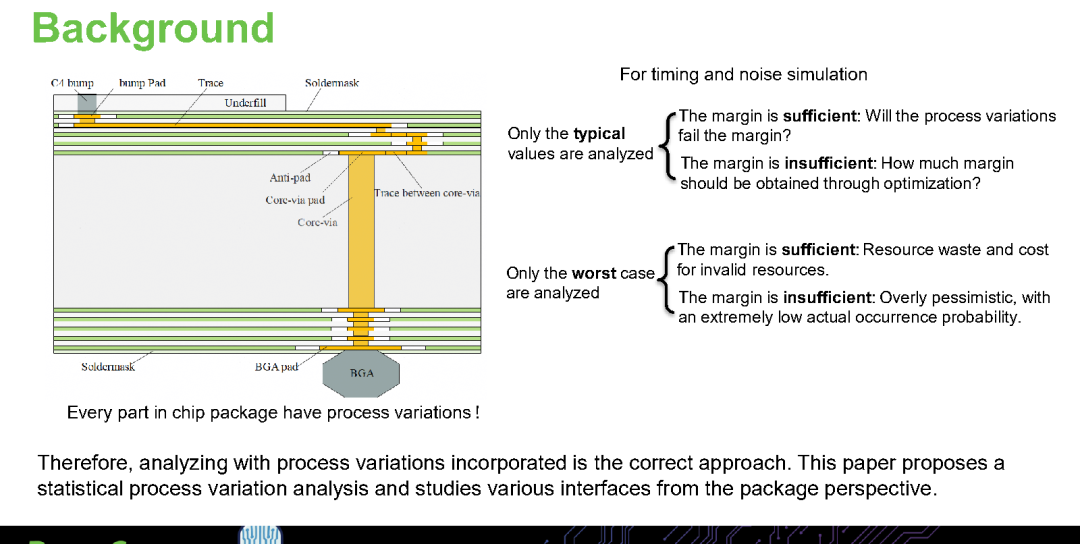

图1

图1|论文从一开始就把问题讲透了:只分析 typical 或只分析 worst case,都会误判真实设计裕量

这篇论文的方法,核心不是 AI,而是把不可能算的问题变成能落地的问题

如果直接暴力穷举这类问题,基本不可做。

slides 给出了一个很吓人的数字:当 31 个变量、每个变量只取 3 个值时,组合数就已经到 6.18E+14。

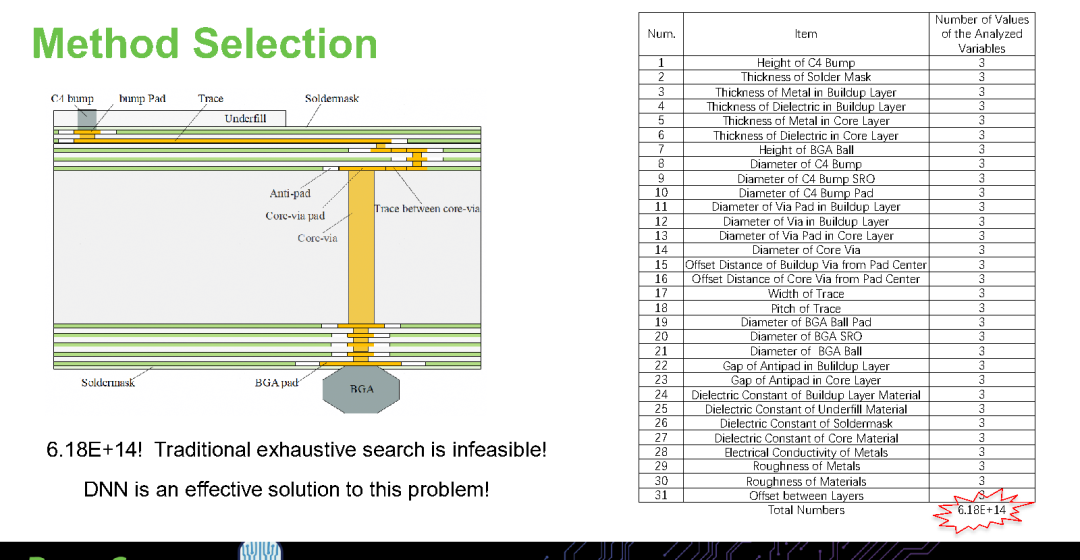

图2

图2|31 个变量、每个 3 个取值,组合空间达到 6.18E+14,传统穷举根本不可行

这也是为什么作者引入了 DNN。

但这篇论文并不是“上来就甩一个神经网络”。它的流程其实非常规整:

  1. 1. 先筛变量,去掉非关键项
  2. 2. 再选 response,避免响应定义不合理导致训练失效
  3. 3. 用合适的 DOE 采样准备训练数据
  4. 4. 训练并优化 DNN
  5. 5. 再用趋势预测、Monte Carlo 预测和统计分析去看全局分布

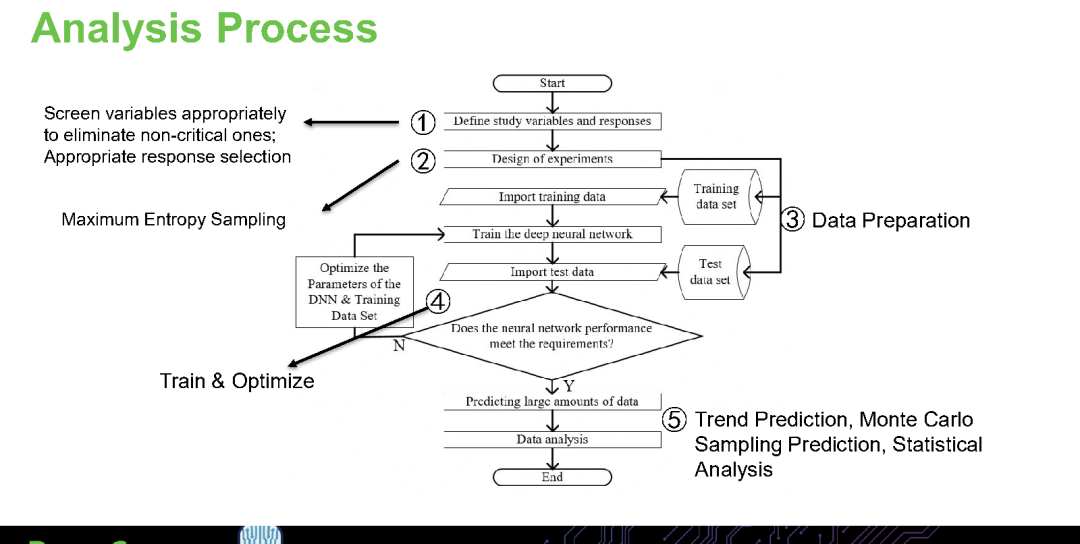

图3

图3|论文的方法流程不是单纯“拿 AI 拟合”,而是筛变量、选响应、DOE 采样、训练预测和统计分析的完整链路

对工程师来说,这套流程最有价值的地方在于:

  • • 它不是只告诉你“有没有影响”
  • • 而是告诉你“谁影响最大、影响方向是什么、该留多少 margin、优化优先级怎么排”

这才是真正能拿去指导项目节奏的分析。

SerDes:工艺波动不一定把你打死,但会真实吞噬反射裕量

论文在 SerDes 部分看了两件事:

  • • ICN,也就是集成串扰噪声
  • • ERL,也就是有效回波损耗

1. ICN:最敏感的不是所有变量,而是几类关键结构

作者在 SerDes bump 区选了 33 个变量,跑了 1650 组数据,重点研究 C4 bump 区域 4 对 TX/RX 信号的 ICN。

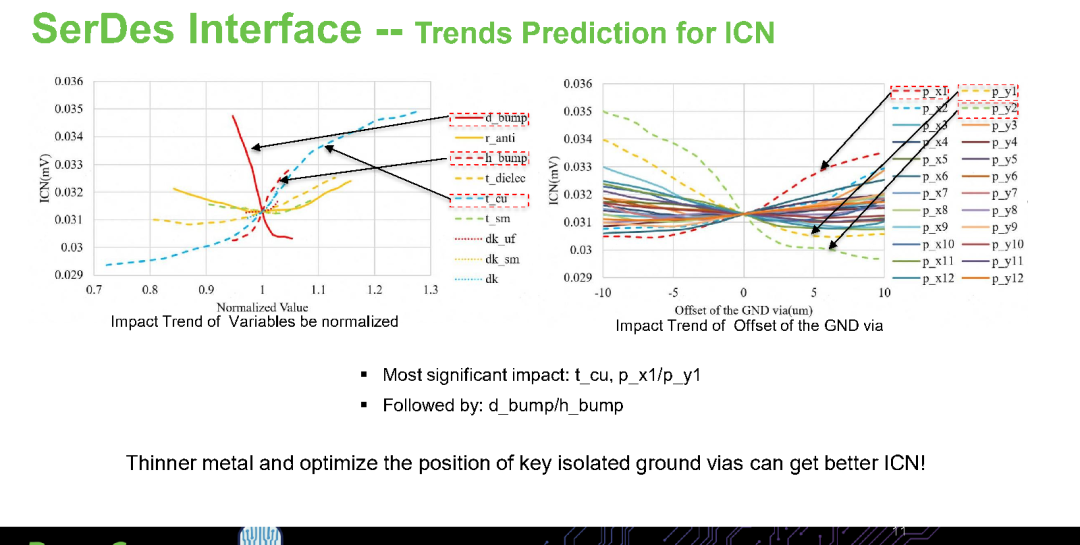

图4

图4|SerDes bump 区 ICN 的趋势预测显示,金属厚度和关键隔离地过孔位置是最敏感因素

论文给出的结论很明确:

  • • 影响最大的,是 buildup metal thickness
  • • 其次是关键隔离地过孔的位置偏移
  • • 再往后才是 bump 直径和 bump 高度

这很像你在一个很拥挤的包厢里安排座位。真正决定“噪声会不会串过来”的,不只是每个人体型大小,而是中间那堵隔断墙够不够厚、站位是不是歪了。对 pin-dense 封装也是一样,关键回流路径和隔离结构的位置一旦漂掉,串扰就会被放大。

更关键的是它做了统计分布。基于 100,000 组 Monte Carlo 采样,论文得到:

  • • ICN 从均值约 0.032 mV 漂到 99.865% 上边界约 0.0364 mV
  • • 相对均值偏移约 13.8%

不过作者也提醒得很克制:这个 case 本身 ICN 水平很低,所以即便考虑工艺波动,风险依然可控;但这不意味着所有设计都一样安全。

2. ERL:这里真正该留的是反射裕量

在 ERL 研究里,作者选了 30 个变量、1500 组训练数据,分析的是从 C4 bump 到 routing 再到 BGA 的完整差分通道。

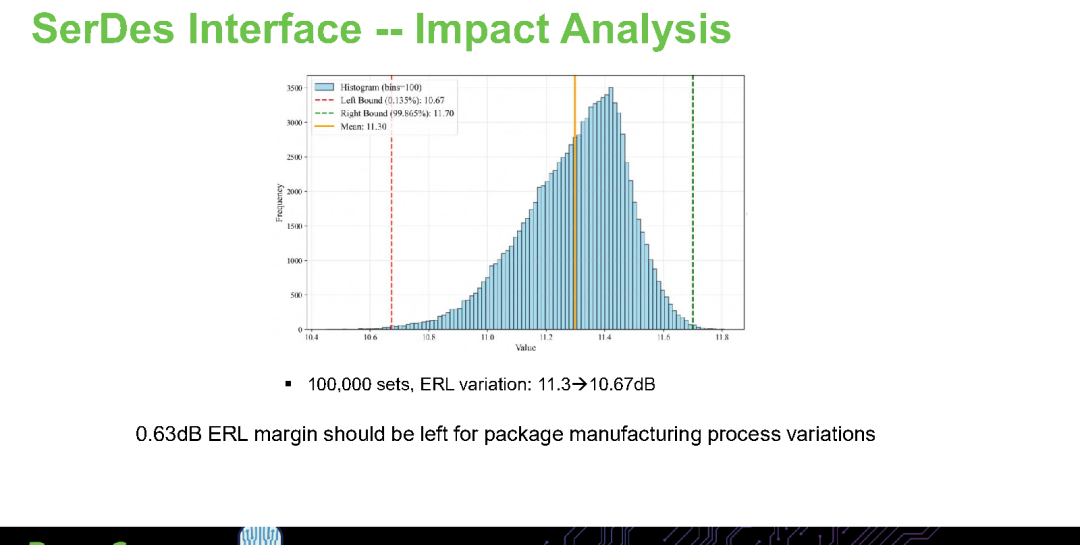

图5

图5|SerDes ERL 的统计结果显示,封装制造波动会把低边界进一步拉低,因此设计时必须预留 ERL 裕量

论文给出的关键结论是:

  • • 影响最大的变量是 trace width
  • • 其次是 core via pad radius、BGA radius 和 core dielectric thickness
  • • 在 100,000 组统计后,ERL 从均值约 11.3 dB 降到低边界约 10.67 dB
  • • 也就是说,需要额外预留约 0.63 dB ERL margin

这一点非常有工程价值。很多时候团队会说“现在 ERL 够了”,但这篇论文真正提醒的是:你看到的名义值够了,不等于量产后低尾部也够。

DDR:你以为最该盯的是铜厚,结果最敏感的是线宽

DDR 场景里,作者关心的是 BER = 1E-16 下的 Eye Height 和 Eye Width。

这个场景很典型:从 bump 出来后,在封装里经过 Layer A / B / C 三段 routing,再走向 BGA 和板级 DIMM 拓扑。

论文最后筛出 12 个关键变量,用 600 组数据训练,然后看眼图性能对工艺波动的响应。

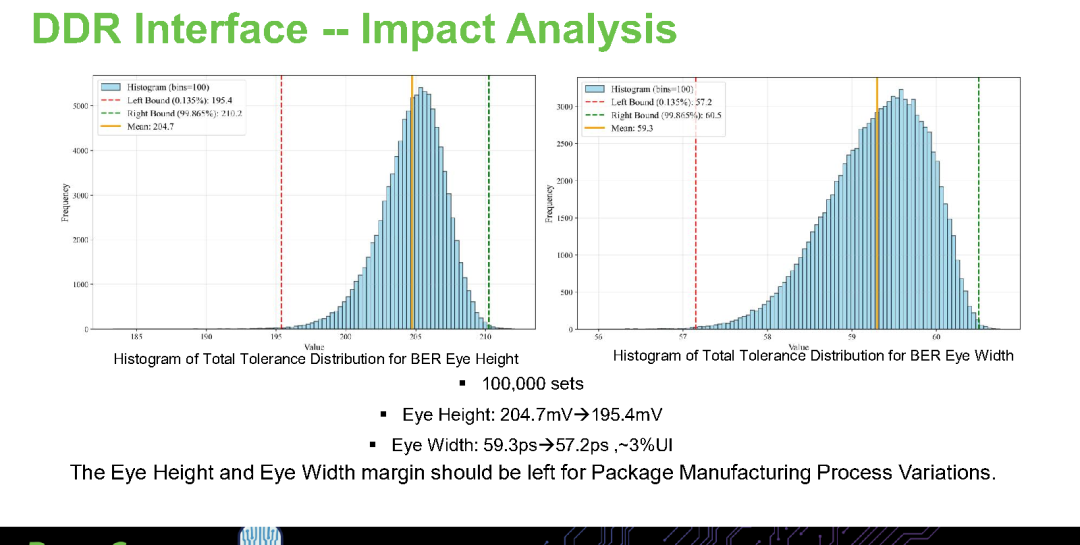

图6

图6|DDR 接口的统计结果显示,封装制造波动会同时吃掉眼高和眼宽,因此不能只看典型眼图

这里有两个很值得记住的点。

第一,最敏感的变量是 Layer A trace width (w_La)。
对眼高的影响大约达到 1.35 mV/μm,对眼宽也同样显著。

第二,铜厚并不是最值得优先焦虑的变量。
论文通过 stripline 阻抗公式的偏导分析也说明了,线宽和上下介质厚度的影响更直接,而铜厚变化在这个场景里不算最敏感项。

统计结果则更直白:

  • • Eye Height:204.7 mV -> 195.4 mV
  • • Eye Width:59.3 ps -> 57.2 ps
  • • 眼宽损失约 3% UI

这意味着什么?

就是说,如果你 DDR 眼图本来就只是“刚刚好”,那工艺波动可能会像在绳子上再挂一个小砝码,看起来不大,但足够把它压进失效区。

D2D:这部分最值得警惕,因为眼高掉得最狠

在 Die-to-Die 场景里,论文研究的是基于 substrate interconnect 的 D2D 结构,而不是硅中介层或其他形式。

这里作者筛了 11 个变量、550 组数据,关注 BER = 1E-15 下的眼高和眼宽。

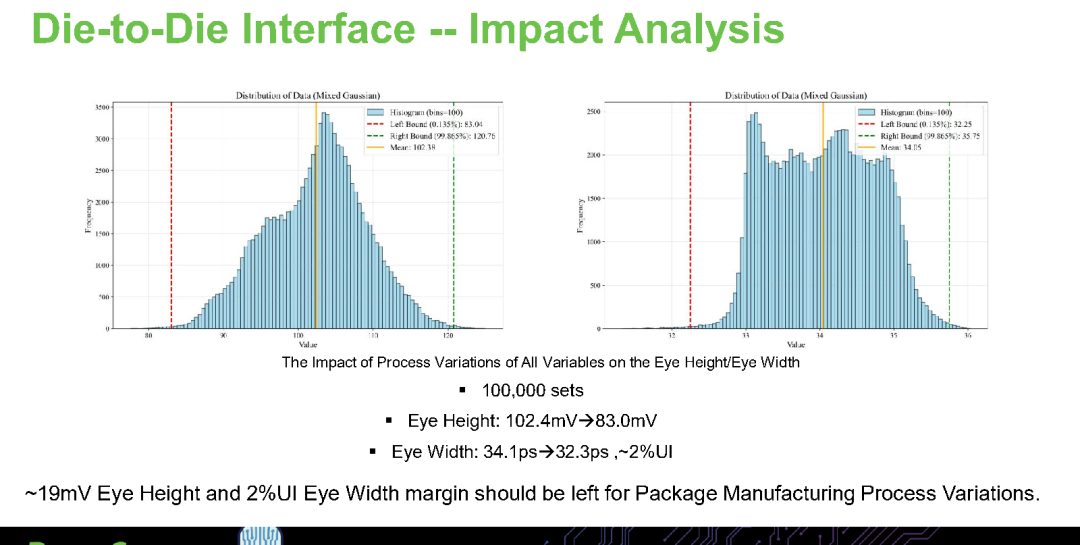

图7

图7|D2D 接口对介质厚度波动尤其敏感,统计结果显示眼高损失最明显

这部分的结果非常值得封装团队警惕:

  • • 最敏感的变量是 substrate dielectric thickness
  • • 对 Eye Height 的影响约 4 mV/μm
  • • 对 Eye Width 的影响约 0.4 ps/μm
  • • 其次是 Global area trace width

而在全变量叠加后:

  • • Eye Height:约 102.4 mV -> 83.0 mV
  • • Eye Width:约 34.1 ps -> 32.3 ps
  • • 眼高损失接近 19 mV
  • • 眼宽损失约 2% UI

这就是一个很典型的“不是哪一个变量特别夸张,而是大家一起推”的场景。
对 D2D 来说,介质厚度像一块被偷偷垫高的地板,看似只是每层多了一点点,但整个链路的时序和损耗平衡会被持续改写。

PI:工艺波动不只改寄生参数,还会把整个 PDN 峰值挪走

PI 部分是这篇论文另一个很值钱的地方。

很多团队做 PDN 时,习惯先关心去耦值、拓扑和目标阻抗;但这篇论文提醒你,封装工艺波动本身也会把 R、L、阻抗峰值位置和时域噪声一起带偏。

作者在这里选了 13 个变量、650 组数据,研究从 BGA -> via -> plane -> C4 bump 的供电路径,重点看:

  • • package parasitic resistance
  • • package parasitic inductance
  • • PDN impedance
  • • time-domain noise

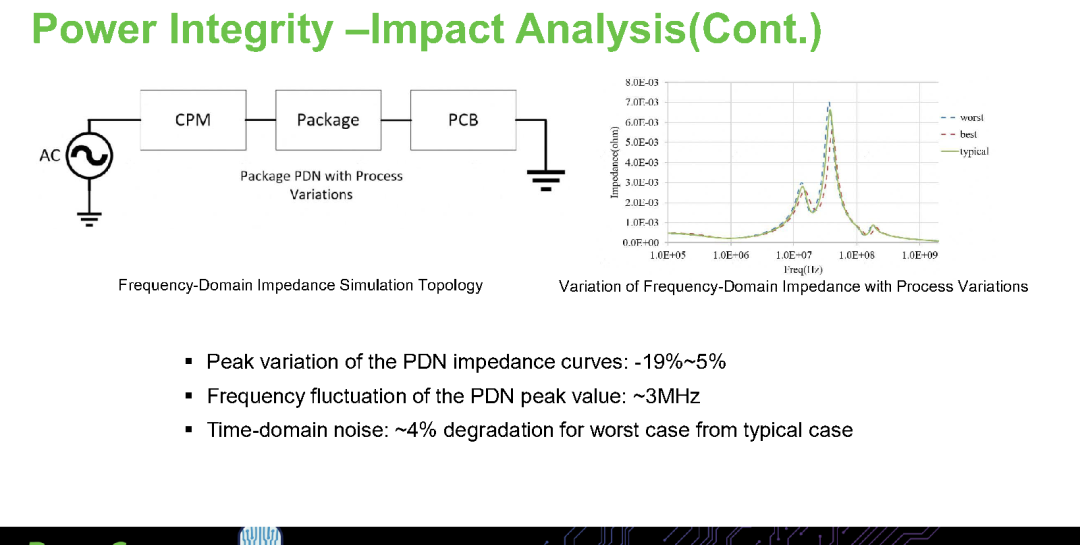

图8

图8|PI 结果说明,封装工艺波动不仅改变寄生 R/L,还会拉动 PDN 峰值和时域噪声

结论也很明确:

  • • 对寄生电阻,最敏感的是 metal thickness
  • • 对寄生电感,最敏感的是 ball diameter
  • • ball diameter 同时也显著影响电阻
  • • decap 电容偏差对 package 自身寄生 R/L 影响并不明显

统计结果则是:

  • • Parasitic R:0.127 mΩ -> 0.154 mΩ
  • • Parasitic L:6.7 pH -> 7.2 pH
  • • 电阻上边界相对均值增加约 21%
  • • 电感上边界相对均值增加约 8%
  • • PDN 峰值幅度波动约 -19% ~ +5%
  • • 峰值频率漂移约 3 MHz
  • • 时域噪声 worst case 相比 typical 恶化约 4%

这个结果特别适合拿来提醒做 PI 的读者:

有些 PDN 峰值不是你电容摆坏了,而是封装工艺把“回声位置”也一起推走了。

这篇论文最值得记住的几个结论

如果只留最核心的信息,我觉得可以总结成下面几条。

  • • 31 个变量、每个 3 个值时,组合空间达到 6.18E+14
  • • 用 DNN + DOE + Monte Carlo 可以把本来几乎不可计算的问题,变成可量化的工程问题
  • • SerDes ICN 在该案例中从约 0.032 mV 飘到约 0.0364 mV,偏移约 13.8%
  • • SerDes ERL 从约 11.3 dB 降到约 10.67 dB,需要额外预留约 0.63 dB margin
  • • DDR Eye Height 从 204.7 mV 降到 195.4 mV
  • • DDR Eye Width 从 59.3 ps 降到 57.2 ps,约损失 3% UI
  • • D2D Eye Height 从 102.4 mV 降到 83.0 mV
  • • D2D Eye Width 从 34.1 ps 降到 32.3 ps,约损失 2% UI
  • • PI 中 package parasitic R 增加约 21%,L 增加约 8%
  • • PDN 峰值幅度波动约 -19% ~ +5%,峰频漂移约 3 MHz,时域噪声恶化约 4%

这篇论文对工程实践最大的启发

我觉得这篇工作最值得工程团队带走的,不是某一个单独数字,而是下面四个判断。

第一,不同接口最怕的制造波动并不一样。
你不能拿同一套 process control 逻辑去管 SerDes、DDR、D2D 和 PI。每个场景真正该优先盯的变量都不同。

第二,设计 margin 不能只按典型值算。
如果不把工艺波动统计进去,很多“看着能过”的设计,实际上只是典型 case 能过。

第三,process optimization 和 design optimization 应该联动。
例如 D2D 更偏向更薄介质、DDR 更依赖关键层线宽控制,这些结论都可以直接反推到设计与工艺协同。

第四,这种方法不只适用于 package。
论文最后也明确提到,这套分析框架还可以继续往 wafer、PCB、system level 扩展,也就是从 Chip -> Package -> Connector/PCB 的完整链路去看 end-to-end margin。

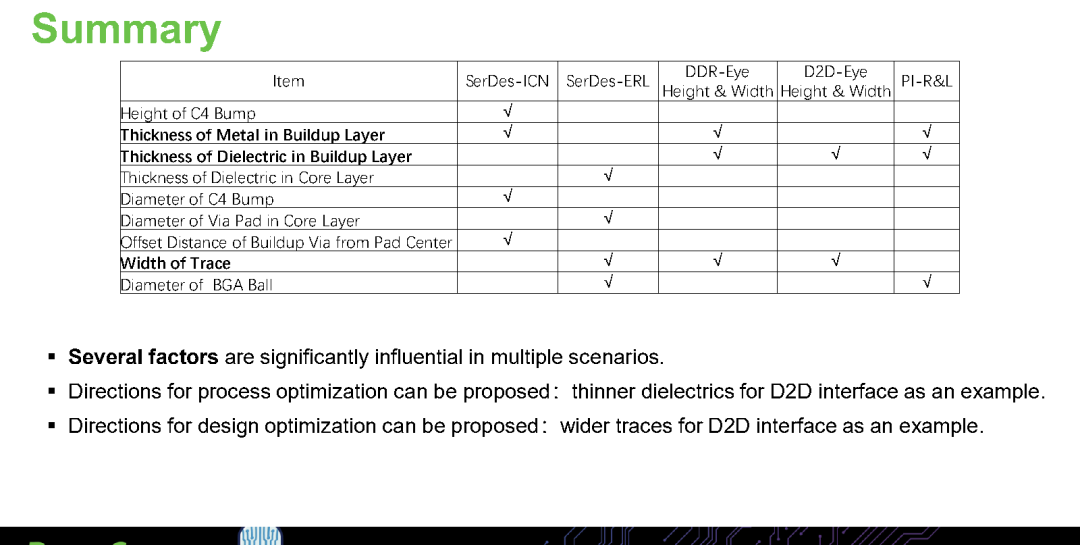

图9

图9|总结矩阵把不同接口最敏感的工艺因子放到同一张图里,方便团队做统一优先级排序

写在最后

这篇论文最值得传播的一句话,不是“DNN 很强”,而是:

真正该被量化的,不只是通道性能本身,而是制造波动对通道性能的吞噬速度。

在今天这个速率节点上,很多链路失败并不是因为 nominal design 太差,而是因为 nominal margin 本来就不宽,再被工艺波动咬掉一口之后,就不够了。

所以这篇文章真正给行业带来的,不只是一个分析工具,而是一种更成熟的工程习惯:

别再问“这个设计在典型值下能不能过”,要开始问“这个设计在量产波动里还能剩下多少 margin”。

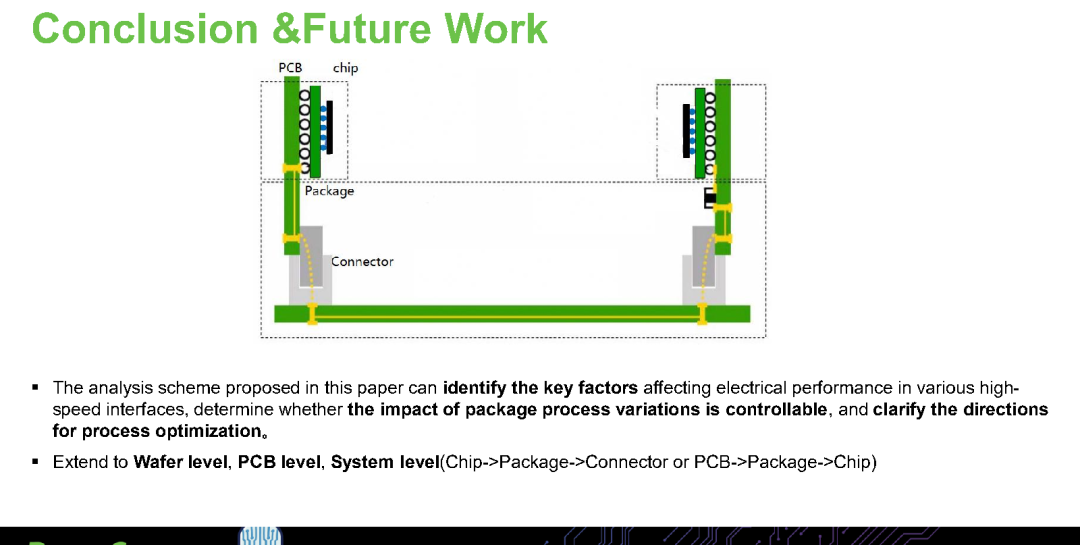

图10

图10|论文最后把落点收得很准:这套方法的价值,在于识别关键因子、判断影响是否可控,并给出优化方向

参考论文

论文来源:Linlin Wang,Fenglei Chen,Sufang Xing,Jiaxi Yang,Liqi Yan,DesignCon 2026
论文题目:Impact Analysis of Package Manufacturing Process Variations Across Different Design Scenarios
