在MATLAB或Python中使用 ZOS-API 进行光线追迹的批次处理

4月前浏览413
附件下载

联系工作人员获取附件

简介

这篇文章会说明如何在 MATLAB 或 Python 中以 Zemax OpticStudio 应用程式界面 (ZOS-API)处理光线数据库(Ray Database, ZRD)档案,过程中我们将使用ZRDLoader.dll。本文提供了在 Matlab 中批次处理序列光线追迹(一般、归一化、偏振或非偏振),以及在 Matlab 和 Python 中使用方法 ReadNextSegmentFull() 批次处理非序列 ZRD 档案的范例。

什么是 RayTrace.dll?

RayTrace.dll 结合了 ZRDLoader.dll 和 ReadNextSegmentFull,并在序列模式中与4个 IBatchRayTrace 界面共同运作。此外,RayTrace.dll 这个动态连结函式库涵盖了以下的界面,并且继承了 ZOSAPI.Tools.RayTrace 的命名空间:

  • IRayTraceDirectPolData (sequential):
    在这个界面中,我们可以直接在 XYZ 坐标中完成批次的偏振光线追迹,而这也和 DDE 光线追迹指令(模式3)十分相似。此外,该界面属于 IBatchRayTrace 界面的一种。

  • IRayTraceDirectUnpolData (sequential):
    在这个界面中,我们可以在 XYZ 坐标中完成批次的非偏振光线追迹,而这与 DDE 光线追迹指令(模式1)相似。此外,该界面也同样属于 IBatchRayTrace 界面的一种。

  • IRayTraceNormPolData (sequential):
    在这个界面中,我们可以使用归一化光瞳坐标(normalized pupil coordinate)进行批次偏振光线追迹,这个 DDE 光线追迹指令(模式2)相似。此外,这界面也同样属于 IBatchRayTrace 界面的一种。

  • IRayTraceNormUnpolData (sequential):
    在这个界面中,我们可以使用归一化光瞳坐标进行批次非偏振光线追迹,这与 DDE 光线追迹指令(模式0)相似。

  • IZRDReader (non-sequential):
    我们使用这个界面在Matlab中设定RayDatabaseReader并使其运作,同时读取 C#dll 中每一个区段(segment)的值。

这个 DLL  的设计是为了使光线或区段的原始值(raw value)可以作为宣告物件的属性,而被传递到 MATLAB 或 Python,因此 DLL 运作的过程中不会涉及任何的计算、合并和分析。这个DLL的主要目的是为了减少MATLAB或Python中十分耗时的for循环,将原先效率极低的程式转为原生且编译完成的C#代码。接着,当原始值经过所有循环后,C#代码会将数值回传到MATLAB或Python进行最后的处理。

DLL 使用范例

我们使用三个基础和三个进阶范例示范如何在一般序列模式(sequential direct)、归一化序列模式(sequential normalized)和非序列 ZRD 光线追迹的情況下使用RayTrace.dll。这些示范附件都可以直接下载并使用,不需要对程式码进行任何更改。需要注意的是,RayTrace.dll  必须被存放在和其他 MATLAB 或Python 脚本(script)相同的资料夹中,才能确保使用时能被顺利的呼叫。产生每个 DLL 所使用的 C# 原始码以及 Visual Studio 的解都可以在下方的文章中找到。

基本范例

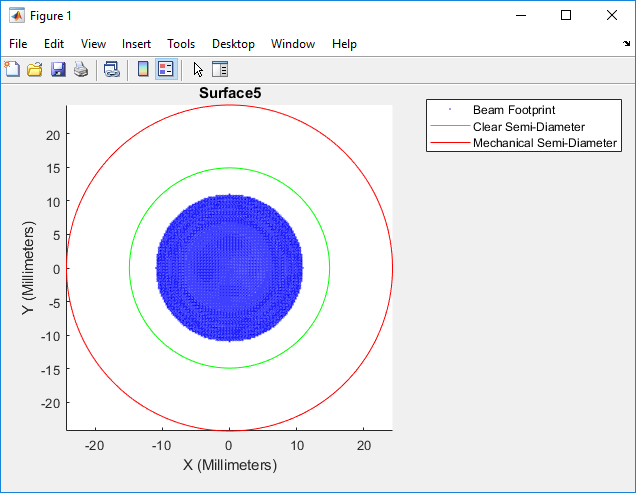

  • MATLAB_BatchRayTrace_Direct.m – (SEQ Direct).
    这个范例使用了 IRayTraceDirectUnpolData 界面。此外,它还同时使用了RayTrace.dll (DirectUnpol.cs) 中的 ReadDirectUnpolData 函数。范例中,系统追迹了特定透镜表面的光迹图(footprint diagram),同时绘出系统的净口径 (Clear Semi-Diameter)和机械半直径 (Mechanical Semi-Diameter)。

Basic example 1

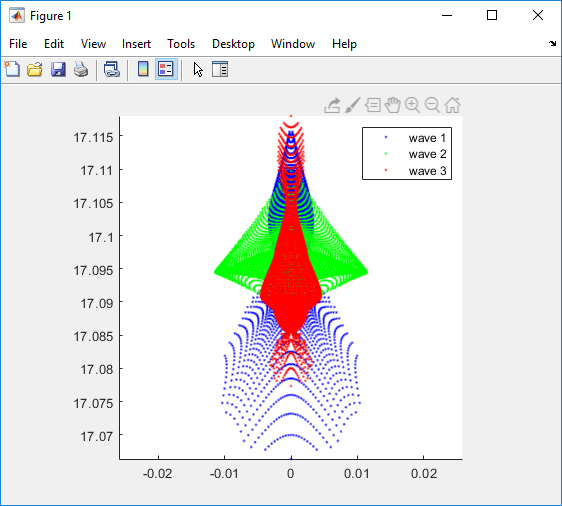

  • MATLAB_BatchRayTrace_Normalized.m – (SEQ Norm).
    这个范例使用了 IRayTraceNormUnpolData 界面,而该界面还包含了RayTrace.dll (NormUnpol.cs) 中的 ReadNormUnpolData 函数。范例中,系统以超过10,000条光线追迹一个方形图案投射至像面的结果。设定上只使用了单一视场,且整个过程耗时不到一秒。

Basic Example 2

  • MATLAB_ZRDLoaderFull.m or PythonNET_ZRDLoaderFull.py – (NSC ZRD)
    这个范例使用了 IZRDReader 界面,且同时使用了RayTrace.dll (ZRDLoaderFull.cs)中的 ReadZRDData 函数。范例中,系统解析了 ZRD 档案并决定了特定探测器上接收到的总能量。

Basic Example 3


进阶范例

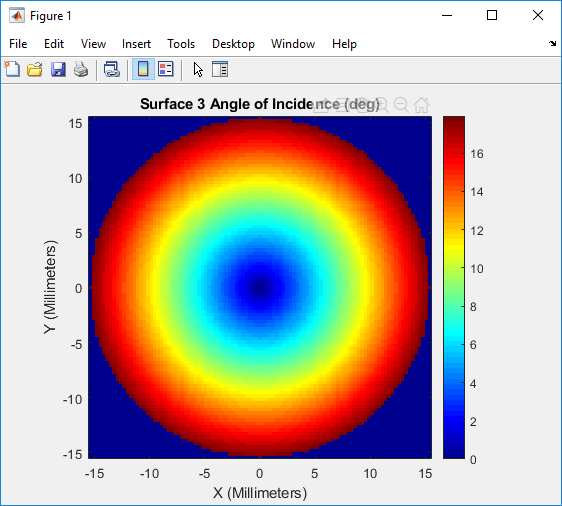

  • MATLAB_BatchRayTrace_Surface_AOI.m – (SEQ Direct).
    这个范例使用了 IRayTraceDirectUnpolData 界面,且同时使用了RayTrace.dll (DirectUnpol.cs)的ReadDirectUnpolData 函数。范例中,系统追迹了光线网格投射至一个特定表面的结果。过程中使用了 LMN 方向的 cosine 向量和 Nxyz 法向量计算光线在表面上每个 XY 点的入射角。

Advanced Example 1

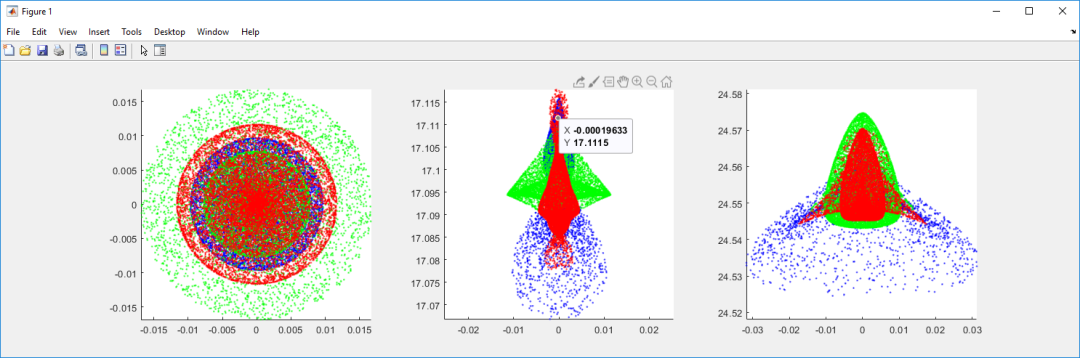

  • MATLAB_BatchRayTrace_Ex22_Performance_Comparison.m – (SEQ Norm).
    这个范例使用了 IRayTraceNormUnpolData 界面,同时还使用了RayTrace.dll (NormUnpol.cs)的ReadNormUnpolData 函数。范例中,系统使用低量化误差光线图型(dithered ray pattern) 绘制了整个视场的点列图(spot diagram)。模拟过程中,系统可以在一秒內追迹10,000条光线。相同情況下,若使用原生 MATLAB 的 for 循环,绘制961条光线将耗时超过4秒。根据电脑的性能差异,使用 DLL 最高可将运算过程加速为原先的40倍。

Advanced Example 2

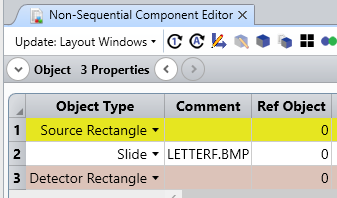

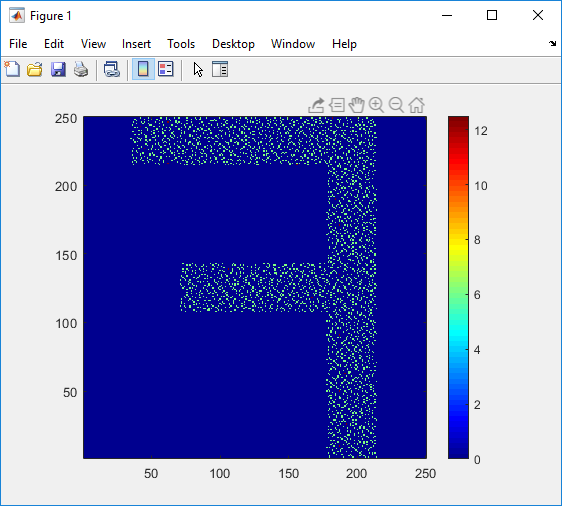

  • MATLAB_ZRD_Pixelated_Detector_xybin.m – (NSC ZRD).
    这个范例使用了IZRDReader界面,同时也使用了RayTrace.dll (ZRDLoaderFull.cs)的 ReadZRDData 函数。范例中的系统有矩形光源、矩形探测器,以及一个由 “LETTERF.BMP”产生的幻燈片(Slide) 物件,最后在探测器上显现出图型 “F”。接着,我们使用 ZRD 档案中的“xybin”将每个像素的光通量加总,重新在 ZRD 档案中产生一个新的探测器结果。这样的做法可使我们免于使用探测器查看器(Detector Viewer)的分析功能,直接在 MATLAB 中看到结果。

Advanced Example 3

Advanced Example 3

疑难排解

若是使用了范例提供的 Visual Studio 解,但却在编译的过程中出现错误的话,请先照着以下步骤操作以确保 ZOSAPI  和 ZOSAPI_Interfaces 的来源(Reference)是正确的。我们可以打开 Solution Explorer,并点选 References。假如这时 ZOSAPI  和 ZOSAPI_Interfaces  旁边出现黄色的警示标语,你将会需要进行以下操作:

  • 移除现有的 references (鼠标右键>移除(Remove))

  • 右键选取 Reference 并选择 Add References

  • 点选 Browse 并找到 OpticStudio 的安装资料夹

  • 以快捷键 Shift+Click 选择 ZOSAPI 和 ZOSAPI_Interfaces,接着点选 Add

  • 点选 OK 加入新的解

  • 选取所有的 references,打开 Properties 接着将 Copy Local 由True 改为 False
