SolidWorks设计算例DOE分析：识别关键尺寸敏感度

在产品开发过程中，设计优化往往需要反复调整参数、运行仿真并比较结果，这一过程既耗时又繁琐。SolidWorks提供的设计算例功能，基于实验设计（Design of Experiments, DOE）方法，能够系统化地探索设计空间，用最少的仿真次数快速识别关键趋势并找到最优解。

一、设计算例的核心：两种品质级别

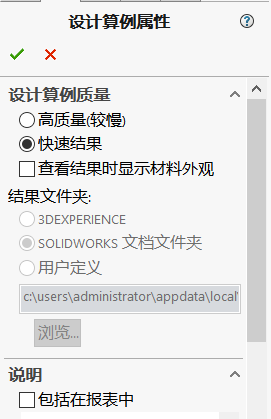

SolidWorks提供了两种品质级别的设计算例：**高品质**和**快速结果**。两者的根本区别在于所采用的DOE策略不同，这直接影响了迭代次数、精度和计算资源的消耗。

1. 高品质算例（Box-Behnken设计）

高品质算例采用**Box-Behnken二次计划**。这是一种经典的响应面设计方法，能够用相对较少的实验点拟合出二阶响应面模型。对于连续变量，迭代次数随着变量数的增加而增长，但增长幅度经过优化设计控制。

例如，3个连续变量需要13次迭代，4个变量需要25次，8个变量则需要121次。该设计不包含任何预测计算——所有迭代都是完整仿真，因此结果具有最高的可信度。

 2. 快速结果算例（Rechtschafner设计）

快速结果算例采用**Rechtschafner二次计划**。这种设计方法的优势在于需要更少的实验次数，尤其适合变量数较多的情况。例如，8个连续变量只需55次迭代（高品质需要121次），15个变量仅需153次（高品质需要235次）。

需要注意的是，Rechtschafner设计会执行一些预测计算来形成响应函数，这意味着部分结果是通过插值获得的，而非全部来自完整仿真。对于初步探索或计算资源有限的场景，这是一种非常有效的折衷方案。

- **高品质**：运行所有已定义情形。用户可以在表格视图中清除特定情形的复选框来排除某些组合。

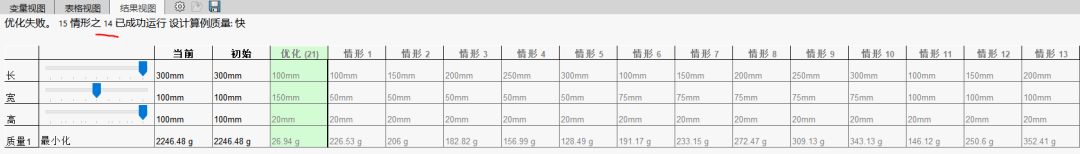

- **快速结果**：程序从战略角度选择部分情形进行完整计算，其余情形通过插值获得结果（以灰色文字显示）。

二、结果分析：当地趋向图表的应用

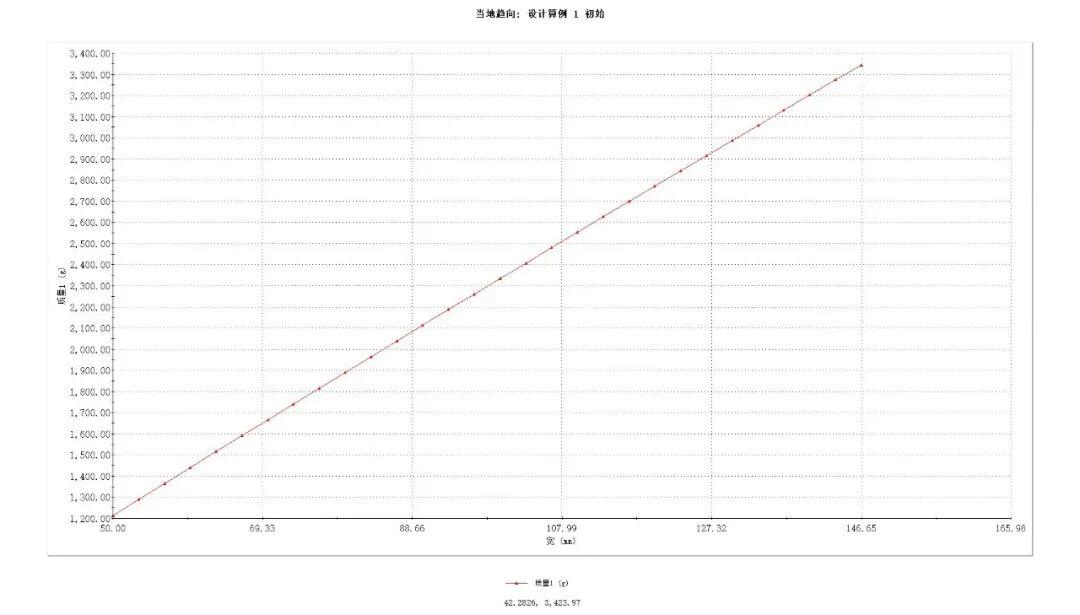

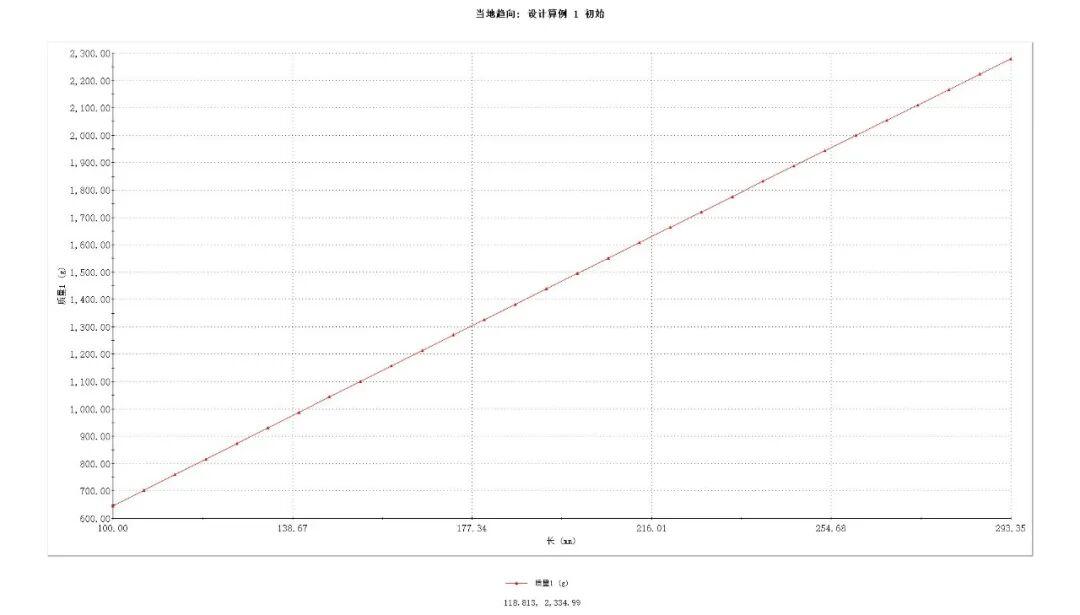

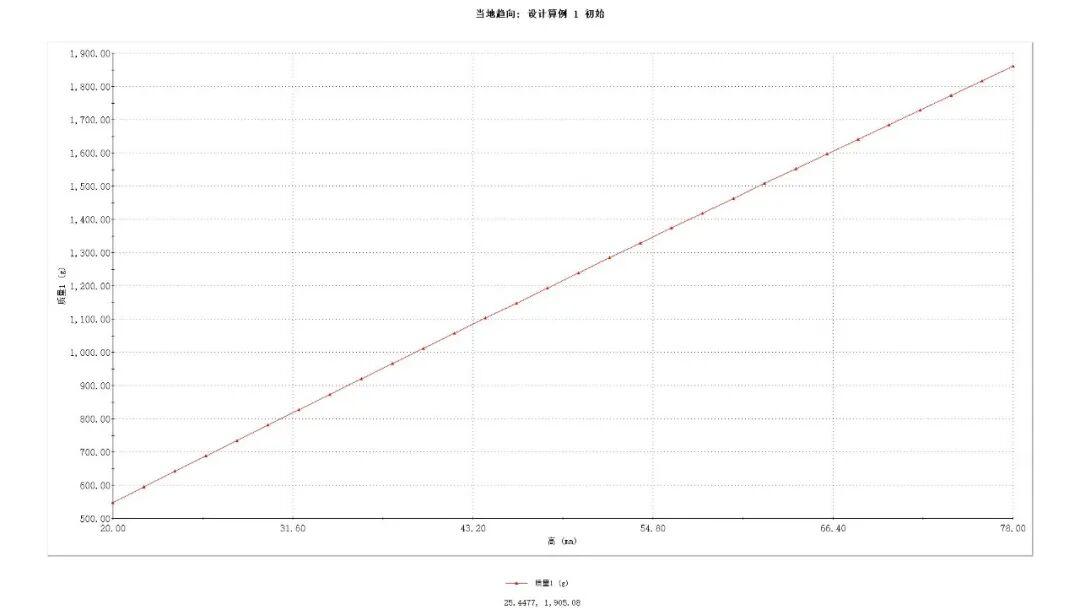

当地趋向图表是理解设计变量（独立变量）与优化目标或约束（从属变量）之间关系的重要工具。该图表可以显示在允许范围内，目标或约束值随设计变量变化的趋势。

### 图表解读方法

- **上升的凹形曲线**：表示随着设计变量增大，约束或目标的值在增加，且变化率也在增大。这通常意味着设计变量与目标之间存在紧密的正相关性。

- **下降的凹形曲线**：表示向下的趋势，变化率的绝对值在增加，反映了负相关性的强度。

- **水平直线**：表示设计变量的变化对约束或目标几乎没有影响，该变量可能不是关键因素。

三、实践案例：长宽高参数对质量影响的敏感性分析

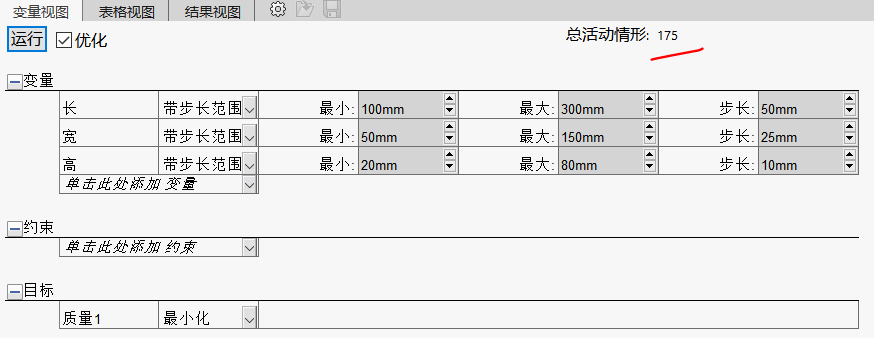

为了更直观地展示当地趋向图表的应用价值，我们以一个典型零件为例，分析长、宽、高三个尺寸参数对零件质量的影响，并确定最敏感的优化方向。

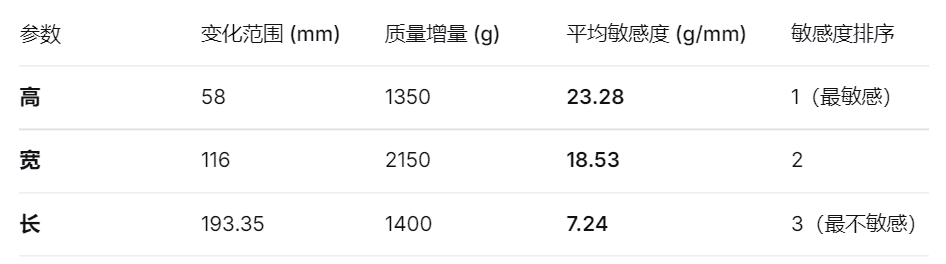

 敏感性对比与结论

**结论**：高度对质量的影响最大，宽度次之，长度的影响最弱。尽管高度的变化范围最小，但每毫米高度变化引起的质量改变量高达23.28克，约为长度的3.2倍。

四、实践建议

1. **初步探索阶段**：优先使用快速结果算例。当变量数较多（如超过5个）时，快速结果可以节省大量计算时间，帮助快速识别哪些变量对目标影响显著。

2. **精细优化阶段**：在缩小了关键变量的范围后，切换到高品质算例。虽然迭代次数更多，但Box-Behnken设计提供的响应面精度更高，适合最终确定最优参数。

3. **离散变量处理**：如果离散变量组合总数不大（例如少于50种），可直接使用高品质算例进行全因子计算。如果组合数庞大，快速结果的插值方法可以帮助快速筛选。

4. **充分利用当地趋向图表**：不要只看最终的最优解。通过当地趋向图表观察变量与目标之间的关系，可以加深对设计问题的理解，甚至发现意想不到的优化方向。
