AI技术设计Tcoil以提升DDR和Serdes带宽
告别“经验主义”：看AI如何打破芯片设计中的“路径依赖”
当设计复用成为创新的枷锁，AI如何帮我们找到最优解？
在芯片设计领域，我们常常面临这样一个困境：面对日益复杂的高速信号传输需求，传统依赖经验的设计方法 正变得越来越力不从心。设计师们习惯于在现有设计的基础上进行迭代，因为“它上一次能工作”。然而，这种看似安全的做法，实则可能让我们在不知不觉中陷入“路径依赖”的陷阱，错过了更优的设计方案。
今天，我们通过一篇来自AMD和Ansys工程师的论文，来探讨一个有趣的话题：如何利用响应面法（Response Surface Methodology, RSM）和人工智能（AI）的力量，打破设计中的“现有惯性”，特别是在高速接口中关键的T线圈设计上，实现性能的突破。
背景：当“设计复用”成为惯性
在电子行业，“设计复用”是一种非常普遍的做法。从已有的、验证过的设计开始，可以节省大量时间和资源，降低风险。但当设计目标不断提升（例如从100G到800G），这种“站在前人肩膀上”的方法可能正在成为创新和性能的阻碍。
什么是“现有惯性”？
论文中提出了一个有趣的概念：现有惯性。它指的是由于已投入的成本（时间、资源）或紧迫的工期，设计团队倾向于坚持现有的设计选择，即使这些选择可能已不再是当前条件下的最优解。
这种惯性是如何产生的？
早期决策的固化：在项目早期，工程师会根据有限的性能指标对设计方案进行“下选”，比如选择特定的T线圈拓扑结构。然而，随着项目推进，版图边界条件（如接地路径、过孔位置）会发生变化。理论上，我们需要重新验证早期决策，但在时间压力下，这几乎不可能实现。 经验主义的局限：设计师会基于过去的经验设定参数范围，但这些经验可能并不适用于当前的设计场景，或者忽略了那些“非主流”但潜力巨大的设计空间。 频率域思维的盲点：传统的优化方法通常只关注频域指标（如插入损耗、回波损耗）。但频域指标的“好看”并不完全等同于时域上的“好用”。例如，它无法直接反映信号上升时间的恶化，也无法考虑到接收端均衡器（如DFE）对信号的补偿能力。
挑战：解开T线圈设计的复杂困局
论文以一个典型的T线圈设计为案例。T线圈是高速IO接口（如SerDes、DDR）中常用的无源网络，用于补偿静电放电（ESD）保护电路带来的电容负载，从而扩展接口带宽。然而，T线圈的设计是一个典型的多变量优化问题，涉及以下因素：
物理约束：金属层叠、最大线圈面积、线宽、线距、线圈匝数。 电路参数：ESD电容、目标电感、耦合系数。 拓扑结构：对称T线圈、非对称T线圈（性能更优，但缺乏设计公式）、Pi线圈等。
在传统设计流程中，设计师需要在多个里程碑（如预布局、布线、最终签核）中反复进行“下选”，最终收敛到一个可行解。这个过程不仅耗时，而且极易引入人为偏见，最终可能得到一个“局部最优”但并非“全局最优”的方案。
破局：AI+RSM闭环优化新流程

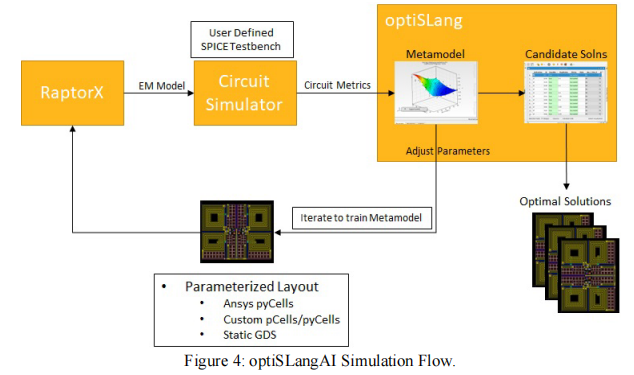

为了打破这一困局，论文的作者们提出并实践了一套全新的AI驱动的闭环优化流程。这个流程的核心是将响应面法与AI代理模型相结合，直接以时域指标（眼图）作为优化目标。
这套流程整合了以下关键技术：

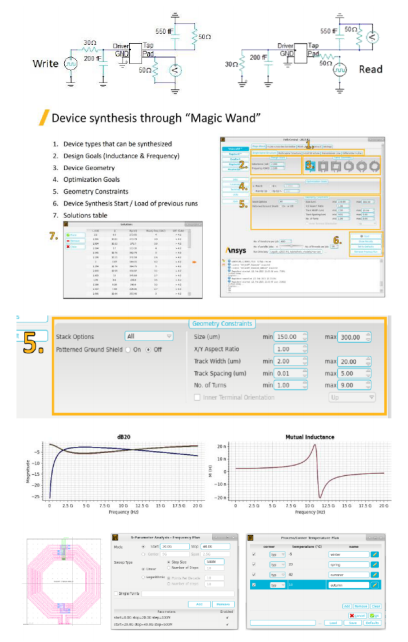

参数化版图生成（Ansys VeloceRF）：像“魔法棒”一样，可以根据设定的几何参数（匝数、线宽、线距、金属层等）自动生成符合设计规则的T线圈版图。
高精度电磁场提取（Ansys RaptorX）：对生成的版图进行精确的电磁仿真，提取出准确的SPICE模型。 电路仿真与时域分析：将提取的模型放入包含ESD负载、通道和接收端均衡器（DFE）的完整链路中，进行电路仿真，直接计算出最终的眼图高度、眼图宽度等时域指标。 自适应代理模型优化（Ansys optiSLangAI）：这是整个流程的“大脑”。它不会盲目地遍历所有参数组合，而是采用自适应元模型（Adaptive Metamodel of Optimal Prognosis, AMOP） 技术。
AMOP就像一个聪明的助理，它会：
自动学习：先通过少量样本，建立一个初步的响应面模型（代理模型）。 智能探索：分析哪些参数对性能影响最大（如读眼图、写眼图），并自动选择在哪个设计空间区域进行下一次采样，以最高效的方式提升模型精度。 多目标权衡：能够同时处理多个相互冲突的目标（例如，最大化读眼图和最大化写眼图），并生成帕累托前沿（Pareto Front），清晰地展示出不同目标之间的权衡关系。
实验：探寻T线圈设计的“最佳路径”
研究团队以DDR接口的双向T线圈为案例，通过实验验证了新方法的有效性。
技术细节：响应面模型的预测能力

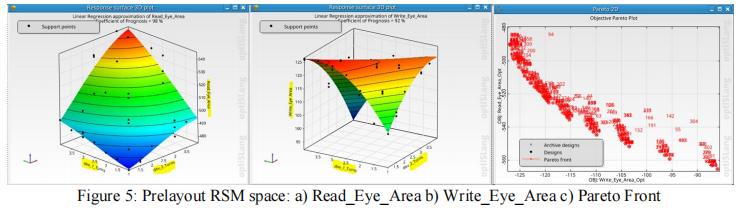

在预布局阶段的优化中，团队构建了关于“线圈匝数”与“眼图面积”的响应面模型。通过AMOP技术，他们得到了一个关键量化指标：预测能力系数（Coefficient of Prognosis, CoP）。CoP代表了代理模型对未知输入的预测准确度，数值越接近100%，模型越可信。
结果令人惊讶：**读眼图面积的响应面模型CoP高达98%，而写眼图面积的CoP仅为92%**。
这意味着，即使使用完全相同的参数集，模型对读眼图性能的预测几乎可以信赖，但对写眼图性能的预测则存在明显的不确定性。进一步分析发现，写眼图性能与线圈匝数之间的关系更为复杂，呈现出非单调性：当总匝数为5时性能最佳，而非越高越好。而读眼图则随匝数增加单调提升。
这一技术细节直接指导了后续的优化策略：团队决定对读、写眼图分别建立独立的代理模型，并采用多目标优化方法，而不是试图用一个模型同时拟合两者。这也解释了为什么最终生成的帕累托前沿会呈现明显的折中曲线——在两种性能之间，设计空间呈现出不同的结构。
实验一：挑战传统设计方法论
在预布局阶段，团队利用新流程快速探索了设计空间，并得出了几个反直觉的发现：

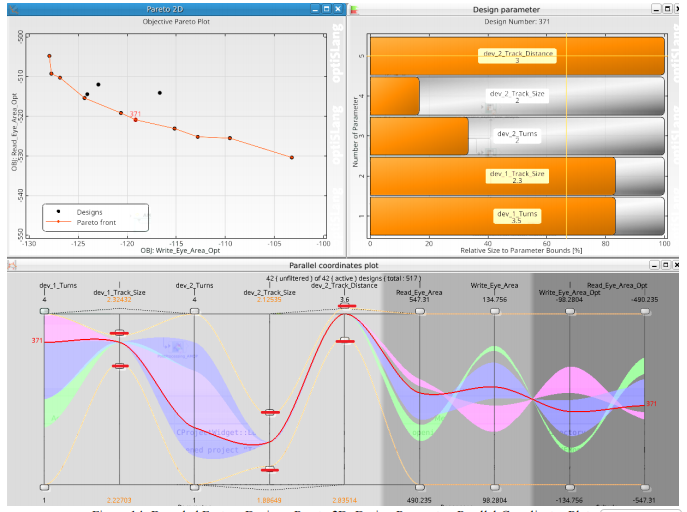

关键参数识别：通过回归分析，他们发现线圈的总电感和总电阻与时域眼图性能的相关性出乎意料地低。这意味着，盲目追求特定的L和R值可能毫无意义。真正起决定性作用的是两个线圈各自的匝数（尤其是位于更薄金属层上的线圈）。 冲突的目标：帕累托图显示，读眼图和写眼图的性能是相互冲突的。读眼图随着两个线圈匝数的增加而增大，而写眼图则在总匝数为5时达到最佳。这意味着设计师必须根据产品需求，在二者之间做出明智的权衡。 忽略次要因素：通过对温度、工艺角进行鲁棒性分析，他们发现这些因素对优化方向的影响很小，可以将其从后续的优化变量中剔除，从而大幅简化问题。
实验二：将“设计里程碑”本身视为一个变量
这是整个研究中最具颠覆性的部分。传统设计流程中，随着设计成熟，版图边界条件（如接地路径）会发生变化。研究团队假设，这些变化对T线圈性能的影响是不可忽视的。因此，他们将“设计里程碑”（即不同的版图边界条件）也作为一个变量纳入分析。

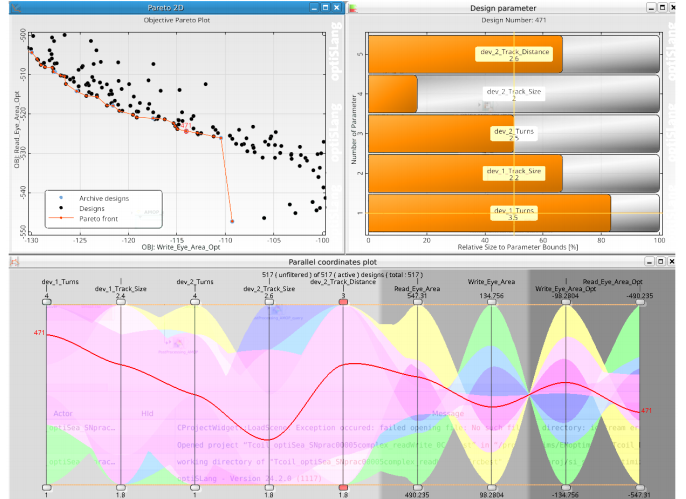

结果显示，对于相同的线圈几何参数，在不同的设计阶段（不同边界条件下），其眼图性能的帕累托前沿会发生显著的移动。这意味着，在预布局阶段得出的“最优”解，在最终的版图中可能远非最优。
因此，作者强烈建议，摒弃在早期进行“下选”并一用到底的做法，转而采用一种新的方法论：
在每个设计里程碑，都使用最宽的参数空间重新进行优化。 生成大量设计候选，并在最广泛的通道拓扑和端接条件下进行仿真。 基于时域指标对候选方案进行排名。 对顶级候选方案进行PVT（工艺、电压、温度）和量产环境下的鲁棒性分析。
实践与展望：从“经验驱动”到“数据智能”
当然，这种AI驱动的优化方法并非没有代价。论文中也坦诚地分享了其计算资源消耗。随着设计复杂度的增加，从预布局到最终签核，单个数据点的仿真时间从几分钟增长到几十分钟，总耗时可能达到数百小时。这需要强大的并行计算能力作为支撑。
但正如作者所展望的，这种方法为行业带来的潜力是巨大的：
赋能初级工程师：通过AI辅助，新人也能以专家水平进行系统级权衡。 提升设计裕量：通过将接收端均衡能力纳入优化，可以挖掘出传统频域分析无法触及的设计余量。 开创全新设计模式：未来，我们或许可以为“读性能优先”和“写性能优先”等不同的产品需求，仅通过改变一张掩模版，就能快速定制出不同性能倾向的线圈设计。
结语
“现有惯性”是我们在追求极致性能道路上的一只无形拦路虎。AMD和Ansys的这项研究为我们展示了，通过将AI、高性能计算（HPC）和响应面法（RSM） 有机结合，我们可以构建一个能够自动探索、学习和优化的设计闭环，从而摆脱对经验主义和固定流程的依赖。
这不仅仅是关于T线圈设计的进步，更是对整个电子设计行业的一次启示：在面对未来400G、800G乃至更高带宽的挑战时，我们需要拥抱AI-aware的设计方法，让数据驱动决策，才能释放出最大的设计潜能，继续拓展摩尔定律的边界。
参考文献：本文内容主要整理自论文《Using Response Surface Methodology to Overcome Incumbent Inertia: A T-coil Case Study》，作者Scotty Neally, David Kopp, Garth Sundberg。
