减速器服役过程中，二倍频幅值逐渐增大，反映出其出现了何种故障趋势？

问题：减速器服役过程中，二倍频幅值逐渐增大，反映出其出现了何种故障趋势？

简答参考：大概率是柔轮疲劳裂纹扩展，刚度下降。

知识拓展

故障机理
二倍频幅值增大通常对应系统刚度周期性变化，在谐波减速器中常由柔轮裂纹导致，裂纹扩展会削弱结构刚度。
信号特征
振动频谱中二倍频（2×输入轴频率）升高，反映每转两次的刚度波动，与柔轮周期性变形异常相关。
故障发展
柔轮疲劳裂纹随服役时间扩展，刚度逐步下降，振动能量向二倍频集中，幅值持续增长可作为预警指标。
维护意义
监测二倍频趋势可早期识别柔轮损伤，避免突发失效，适用于谐波减速器的状态检修。

相关案例

工业机器人关节减速器监测案例

故障现象
在长期高负载运行后，振动监测数据显示二倍频幅值持续上升，同时伴随异常温升。
诊断分析
拆解检查发现柔轮表面出现微观疲劳裂纹，裂纹扩展导致局部刚度降低，引发啮合过程中二次谐波振动增强。
处理措施
更换柔轮组件并优化润滑方案，后续监测中二倍频幅值恢复正常水平。

数控机床转台减速器故障预警案例

故障现象
精密加工中定位精度逐渐下降，振动传感器捕获的二倍频幅值逐月攀升。
诊断分析
解体检查确认柔轮出现周向疲劳裂纹，刚度衰减导致输出扭矩波动，反映为二倍频能量上升。
处理措施
采用柔性螺栓加固并更换损伤部件，修复后二倍频幅值下降至安全阈值内，精度恢复。

名词定义

减速器
一种用于降低输入转速并相应增大输出扭矩的机械传动装置。
二倍频
指振动信号中频率为旋转基频两倍的成分，常用于故障诊断分析。
幅值
在振动分析中，指信号振动的最大幅度，反映能量或强度大小。

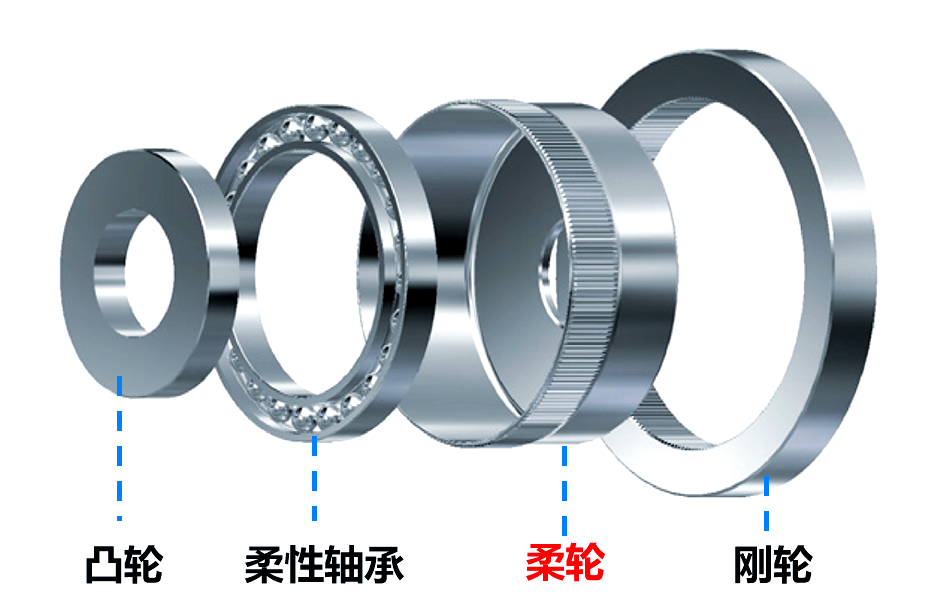

柔轮
谐波减速器中的柔性零件，通过弹性变形传递运动和扭矩。
疲劳裂纹
材料在交变应力作用下逐渐产生的微观或宏观裂缝。
刚度
材料或结构抵抗弹性变形的能力，通常用单位变形所需的力表示。

来源：机械图纸狗

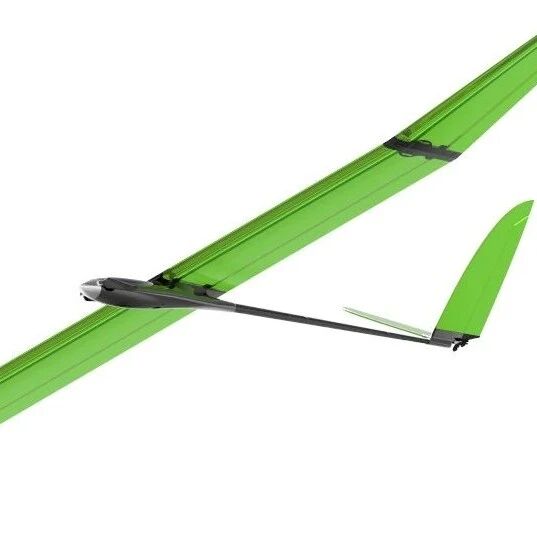

【飞行模型】Bone Girl V2遥控电动滑翔机3D图纸 x_t格式
