模态分析是无人机结构设计中的关键环节，它能揭示无人机在不同振动频率下的固有特性（如固有频率、振型），直接影响无人机的飞行稳定性、操控性与结构耐久性。

OptiStruct-模态分析理论基础

模态分析：理论基础及实际操作

工程实践中模态频率提升：重量与刚度控制的应用方法

模态工况创建工具与约束模态创建

无论是应对飞行中的气流扰动，还是避免与螺旋桨、电机等部件产生共振，精准的模态分析都是保障无人机安全运行的前提。

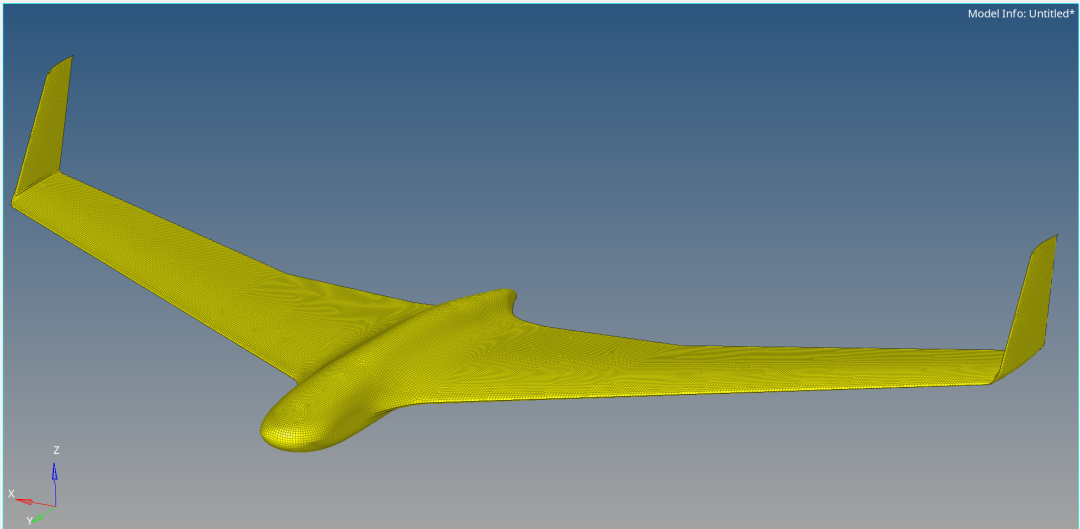

本文将以HyperMesh+OptiStruct为例，详细拆解无人机模态分析的完整流程，从材料创建到结果查看，每一步都结合工程实际需求展开，助力高效完成分析工作。

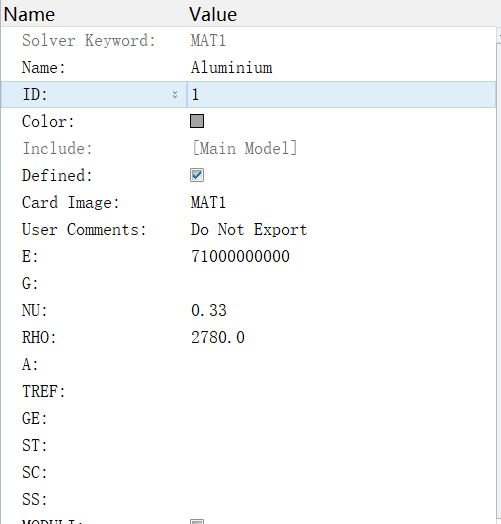

一、创建材料 —— 赋予 “物理属性”

材料是无人机结构的 “骨架”，其力学性能（如弹性模量、泊松比、密度）直接决定了模态分析的准确性。

无人机常用材料包括碳纤维复合材料、铝合金、工程塑料等，不同部件（如机身、机翼、起落架）需匹配对应的材料参数。

应力应变曲线：材料力学性能的“指纹”

在 HyperMesh 中创建材料的核心是 “精准输入参数 + 规范命名”，避免后续属性关联时出现混淆。

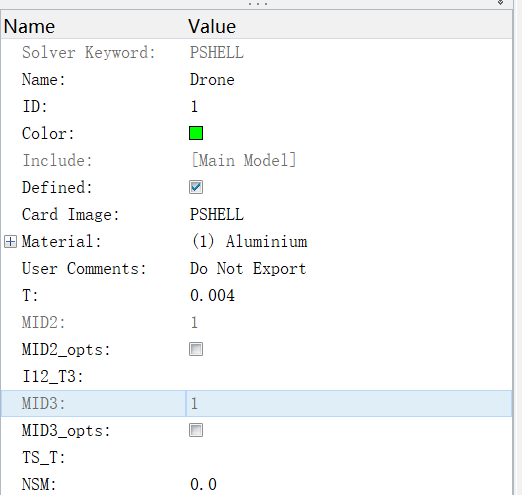

二、创建属性—— 连接材料与几何实体

属性是 “材料” 与 “几何模型” 之间的桥梁，它定义了无人机结构的截面形式（如壳单元厚度、梁单元截面尺寸）、单元类型（壳单元、实体单元），并将之前创建的材料 “赋予” 给具体部件。机身框架若用梁单元，则需定义梁截面并关联材料。

三、EIGRL与EIGRA如何选择

EIGRL与EIGRA分别对应OptiStruct中的Lanczos法与AMSES法，二者在算法逻辑、精度、效率、参数设置上存在本质区别，绝非“阶数求解”与“频率范围求解”的简单划分。在无人机模态分析中选择哪种卡片，需结合模型规模、求解需求（精度/效率）综合判断。

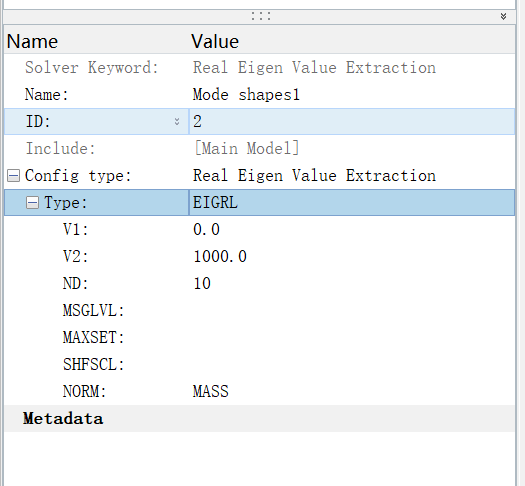

（一）EIGRL卡片：基于Lanczos法的高精度求解

EIGRL卡片对应经典的Lanczos算法，核心是通过矩阵三对角化与迭代过程，精准计算特征值（固有频率）与特征向量（振型）。其核心特点与适用场景如下：

1. 算法优势：模态振型精度极高，是OptiStruct中默认的高精度求解算法，对于“计算频段内模态数量少”的模型（如小型无人机，自由度<10万，求解前20阶模态），计算效率与精度可兼顾；
2. 参数设置：通过V1（最低频率）、V2（最高频率）、ND（模态数量）三个参数组合定义求解范围（见表1），若模型存在刚体模态（如无人机飞行时无固定约束，前6阶为刚体模态），需将V1设为空（即V1=-∞），避免因数值误差遗漏频率极小的刚体模态；
3. 局限性：不适用于大规模模型与多阶模态求解——当模型自由度超100万、需计算数百阶模态时，Lanczos法计算速度大幅下降，运行时间可能延长至数天，且占用大量磁盘空间；
4. 无人机适用场景：仅适用于小型简易无人机，且仅需求解前10-20阶低阶模态的场景。

表1：EIGRL卡片模态频段定义

（二）EIGRA卡片：基于AMSES法的高效求解

EIGRA卡片对应AMSES算法（Automatic Multi-level Sub-structuring Eigensolver Solution，自动多层级子结构特征值求解），其核心逻辑是将模型拆分为多个子结构，分别计算子结构模态后再综合求解，大幅降低计算资源消耗。

1. 与EIGRL的核心差异

2. 无人机模态分析中的选择逻辑

无人机模型（尤其是工业级无人机）因包含复杂结构（如多旋翼支架、载荷舱、传感器安装座），自由度常超50万，且需求解前50-100阶模态（涵盖刚体模态、机翼弯曲模态、机身扭转模态等关键模态），此时EIGRA卡片是更优选择，原因如下：

• 效率优势：AMSES法通过子结构拆分，可将百万自由度模型的上千阶模态求解时间从数天缩短至数小时，符合工程设计周期需求；
• 精度满足：无人机模态分析重点关注低阶模态（前30阶），AMSES法对低阶模态的计算精度与Lanczos法高度匹配，仅需将AMPFFACT设为8-10，即可进一步提升精度；
• 参数适配：无人机存在刚体模态，将EIGRA的V1设为空（V1=-∞），V2设为100Hz（覆盖无人机常见工作频率范围5-80Hz），ND设为50，可精准求解≤100Hz内的前50阶模态，避免遗漏关键模态。

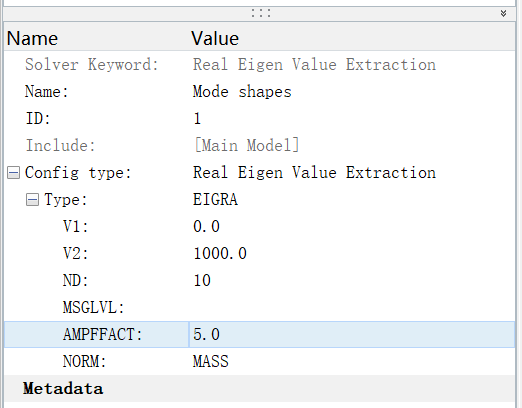

（三）EIGRA卡片创建步骤

1. Ctrl+f，搜索eirga，点击“EIGRA”卡片自动创建；
2. 填写关键参数：
• V1：设为空（保留刚体模态）；
• V2：设为100Hz（覆盖无人机工作频率范围）；
• ND：设为50（求解前50阶模态）；
• AMPFFACT：设为10.0（平衡精度与效率，数值越大精度越高，但计算时间延长）；
• NORM：默认“MASS”（质量归一化，满足后续动力学分析需求）；
3. 点击“OK”保存，完成EIGRA卡片创建。

四、创建 Subcase—— 定义模态分析的

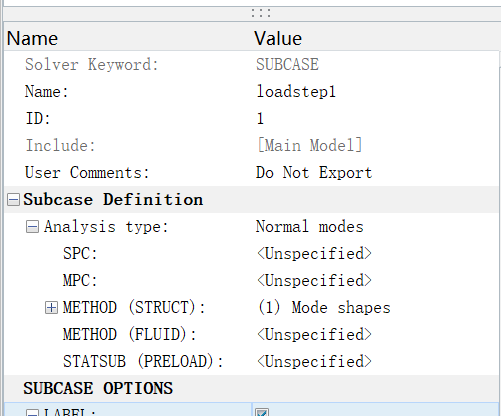

Subcase是 OptiStruct 中 “分析任务的载体”，它整合了之前创建的材料、属性、EIGRA 卡片，明确 “当前需要求解的分析类型”，“求解哪些模态（前 10 阶）”，并设置结果输出格式（如是否输出振型云图、频率列表）。对于无人机模态分析，通常只需创建 1 个 Subcase（单工况模态分析），若需对比不同结构设计（如有无载荷、不同材料），可创建多个 Subcase 进行对比分析。OptiStruct连续工况乘用车的正向开发会用到那些优化方式

操作步骤：

1. 进入 “model”浏览器，右键点击 Create loadstep，输入 Subcase 名称；

2. 在 “Analysis Type” 下拉菜单中，选择 “Modal normal”；

3. 关联求解控制卡片：在 method，选择之前创建的 “EIGRA” 卡片；

4. 点击 “OK” 保存 Subcase，此时整个模态分析的 “数据链条” 已完整：几何模型→属性（关联材料）→EIGRA（求解逻辑）→Subcase（分析任务）。

五、查看模态分析结果

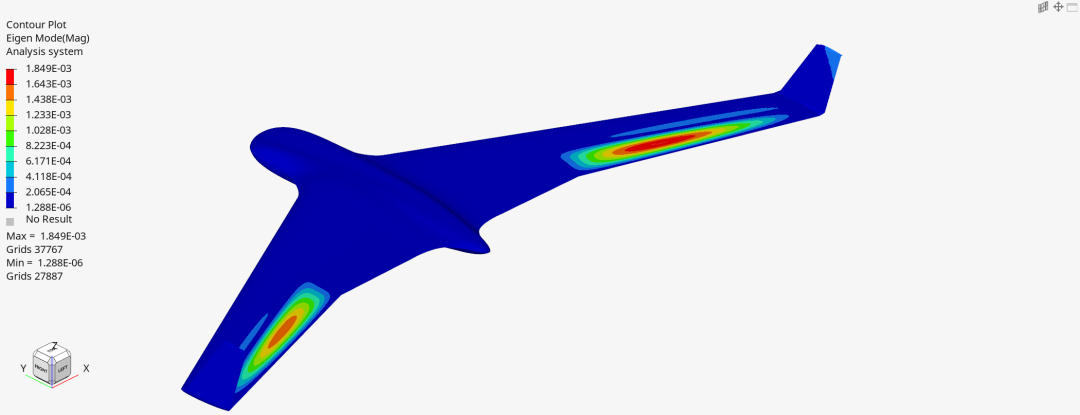

模态分析完成后，需在 HyperView（HyperWorks 的后处理模块）中查看结果，核心关注两个指标：固有频率（判断是否避开共振风险）与振型（判断结构薄弱部位）。例如，无人机的螺旋桨工作频率通常为 50-100Hz，若模态分析得出前 10 阶固有频率均低于 30Hz 或高于 120Hz，则可避免共振；若某阶振型显示机翼尖端变形过大，则需优化机翼厚度或加强筋设计。

六、工程意义与优化方向

无人机模态分析并非 “一次性任务”，而是贯穿结构设计全流程的核心环节。通过本文的流程（材料→属性→EIGRA→Subcase→结果查看），可快速完成基础模态分析，但实际工程中还需结合以下优化方向：

1. 参数化优化：若某阶固有频率接近共振风险（如接近螺旋桨频率），可调整材料（如更换更高弹性模量的复合材料）、优化结构尺寸（如增加机翼厚度），重新进行模态分析验证；

2. 边界条件细化：本文默认按 “自由模态” 分析（无人机飞行时无固定约束），若需考虑地面停放状态（起落架约束），可在 Subcase 中添加约束条件，分析约束模态；

3. 多工况对比：针对无人机的不同构型（如带载荷 / 无载荷、折叠翼 / 展开翼），创建多个 Subcase，对比模态差异，确保全工况下的结构安全性。

掌握模态分析流程，不仅能解决无人机的共振问题，更能为结构轻量化设计提供依据 —— 在保证固有频率避开风险范围的前提下，通过优化材料与结构，实现无人机 “轻重量、高强度、高稳定性” 的设计目标。
