间隙接触计算：是一种玄学

29分钟前浏览0

什么是间隙接触

博集华仿

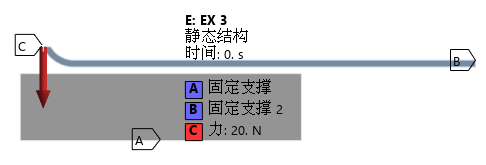

接触案例如下，上板和下块有1mm间隙，初始不接触，上板受载后变形，然后和下块发生接触。

初始不接触，变形后接触，称为间隙接触。

间隙接触是一种玄学

博集华仿

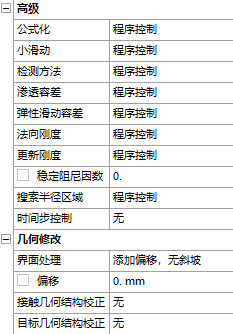

设置如下（默认为主）：

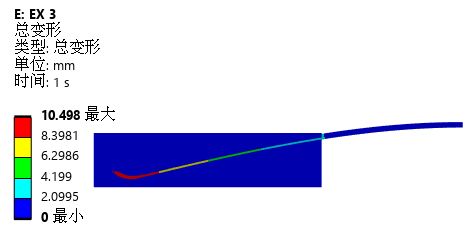

求解结果表明接触没有识别：

1）打开大挠曲（几何非线性）：

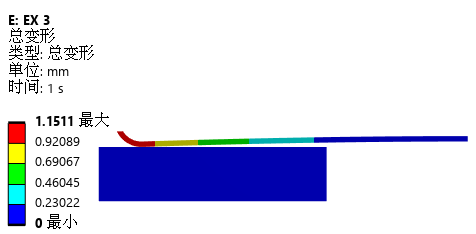

求解结果表明接触成功识别：

在本案例中，打开大挠曲是应该的。但就成功识别接触而言，解决方案有多种选择：

2）设置搜索半径大于初始间隙

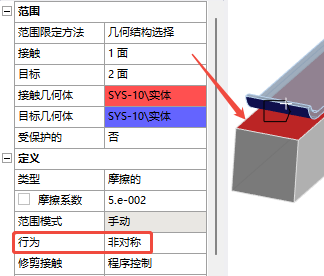

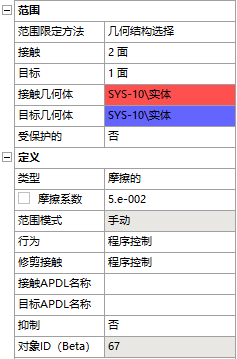

3）强制下块的面为接触面

4）关闭小滑动且设置时间步

合计四种解决方案，都能成功识别接触关系，所以说间隙接触确实是玄学。从本案例，我们可以总结出几个要点：

1）搜索半径要大于间隙

2）互换接触面与目标面

3）打开大挠曲

4）设置时间步

5）关闭小滑动

下一个案例

博集华仿

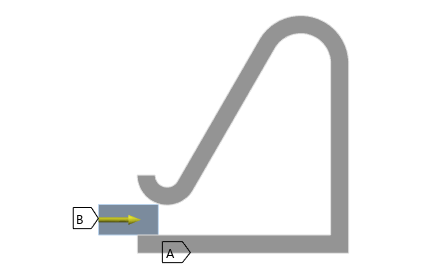

以上案例是接触面与目标面沿法向运动。还有一种场景是，接触面与目标面沿切向运动，这种场景的接触规律会有所不同，也是玄学。

来源：博集华仿

著作权归作者所有，欢迎分享，未经许可，不得转载

首次发布时间：2026-10-10

最近编辑：29分钟前
