AI + Skill：一句话，做出 PFC 流体网格

1. 一句话换来的东西

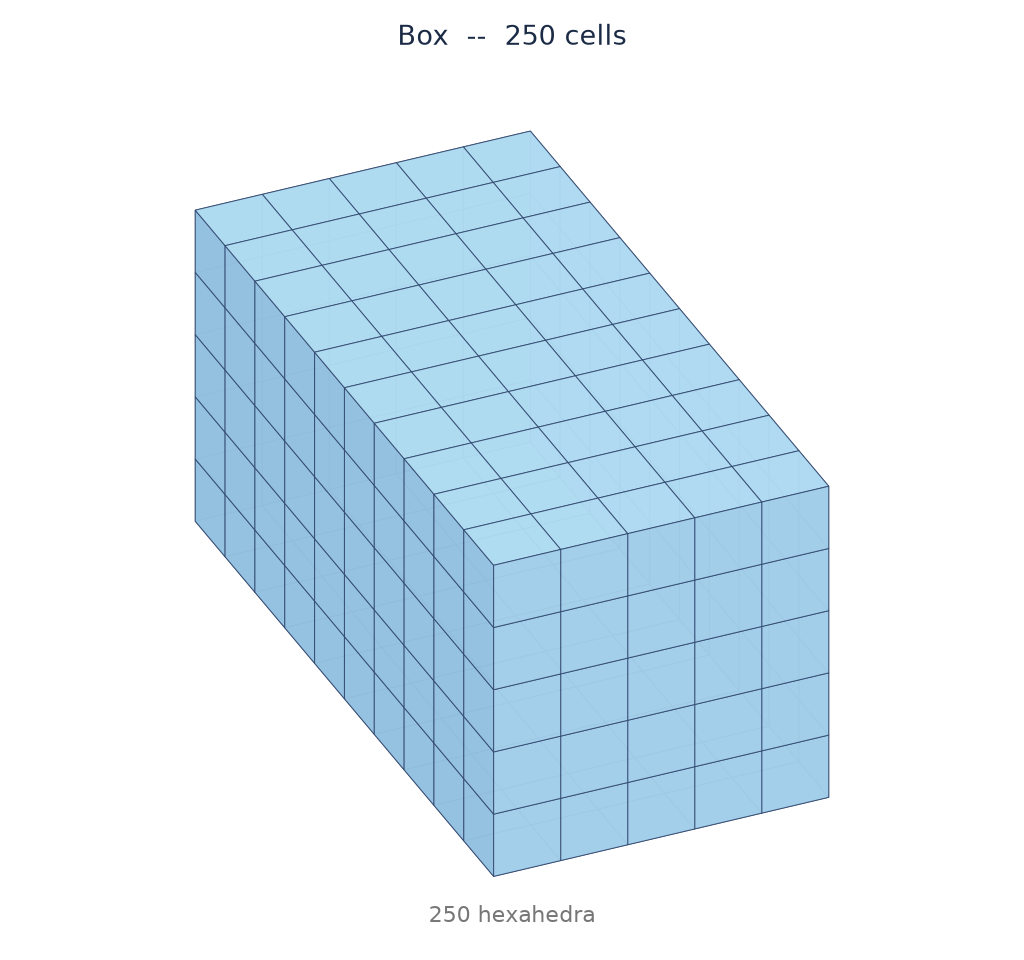

图 1 长方体：规则六面体网格，三个方向单元数独立控制。

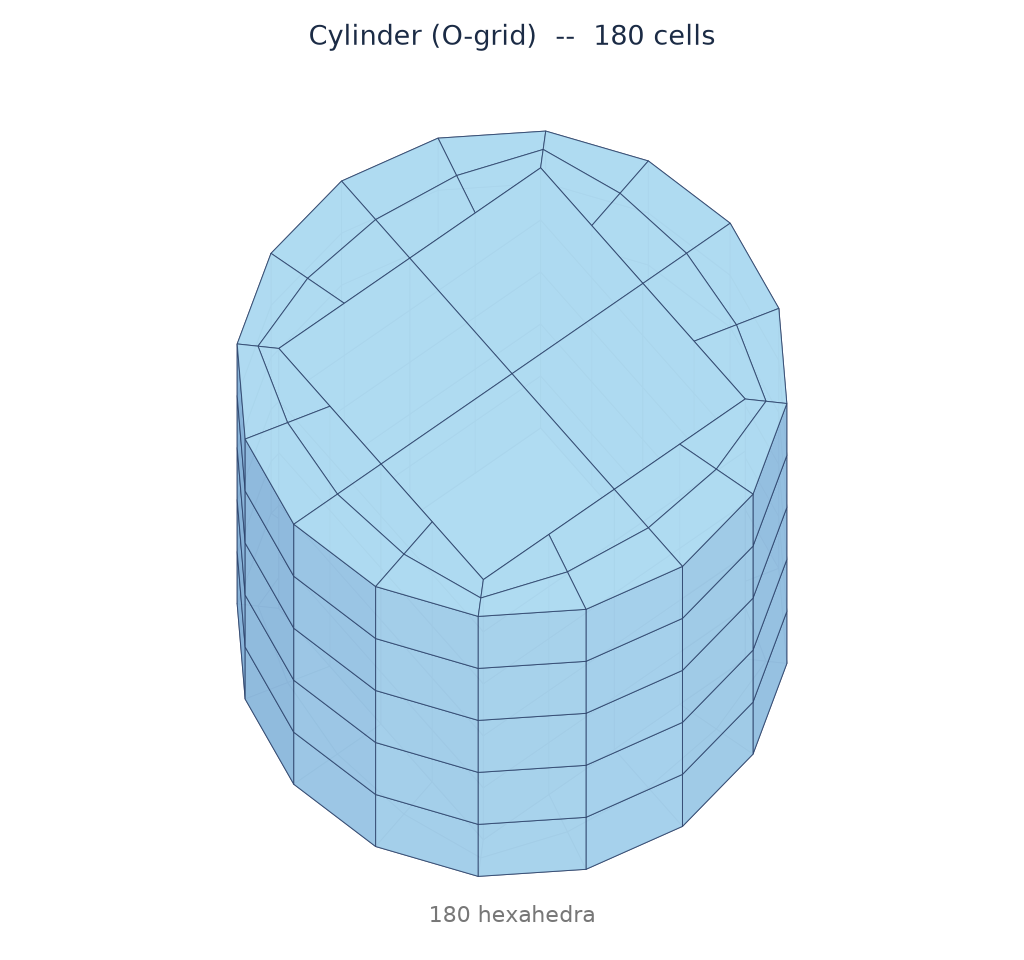

图 2 圆柱：顶面能看到 O-grid 的分块——中间一个方形核心，外面四块连到圆弧。

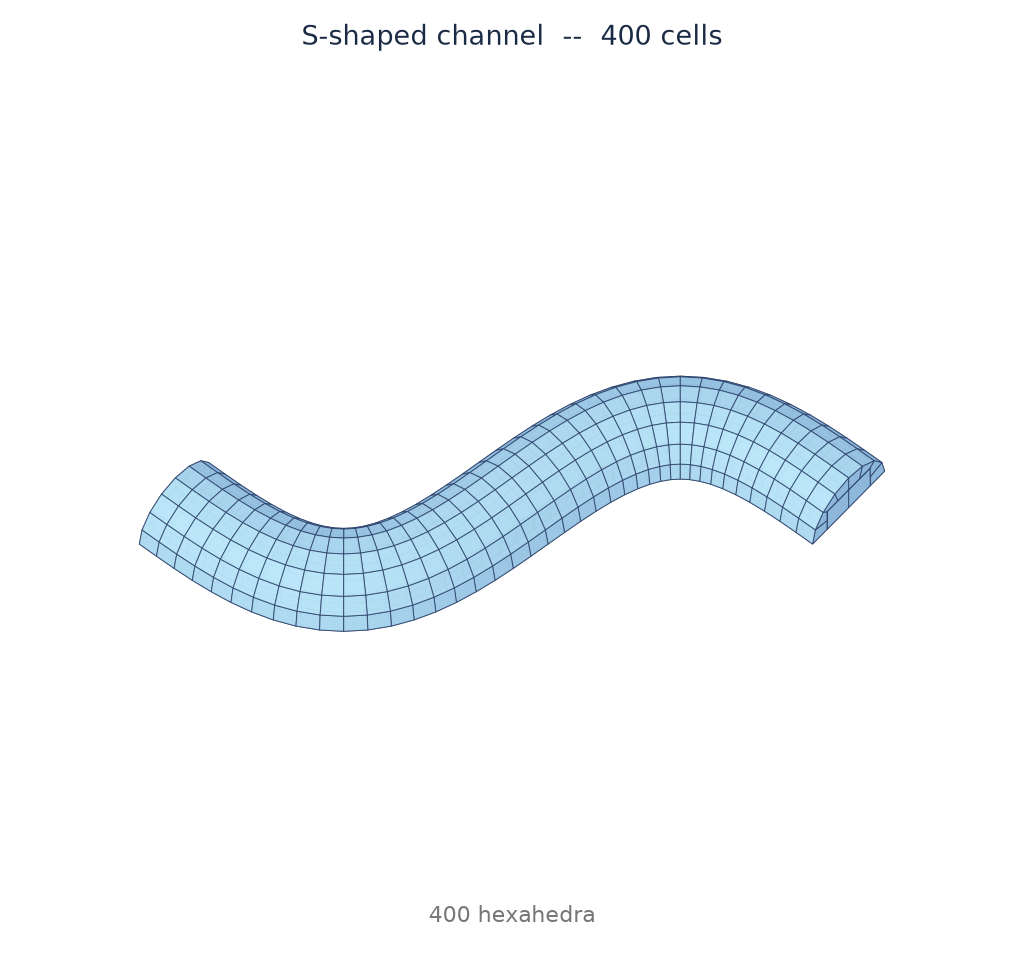

图 3 弯曲河道：半圆截面沿一条 S 形曲线扫掠，路径在水平面内，截面不扭转。

这三张图对应三句需求：

bash"生成一个 10x20x10 cm 的长方体流体网格"
"生成一个半径 50 mm、高 100 mm 的圆柱流体网格"
"生成一条 S 形弯曲河道的流体网格，半径 50 mm，振幅 80 mm"

说一句话，出来一个文件。下面这个是重点——它是怎么做到的。

2. 对话是这样进行的

我：「生成一条 S 形弯曲河道的流体网格，半径 50mm、长 600mm、振幅 80mm」

AI 收到之后做的事：

bash识别意图  →  这是流体网格生成需求
调用技能  →  pfc-cfd-mesh（已封装好的技能）
读参数    →  geom=channel, radius=0.05, length=0.6, amplitude=0.08
生成网格  →  半圆截面沿 S 路径扫掠，400 个六面体单元
跑自检    →  体积对拍 + 方向检查
交付      →  Node.dat + Elem.dat + 一份校验脚本

整个过程我没有参与，也没告诉它网格文件该怎么写。

大模型本身并不知道 PFC 的流体网格是什么格式——这是专业软件里很偏的细节，不在它的通用知识里。是 Skill 把这个知识喂给了它。

3. Skill 里装了什么

四样东西，缺一不可：

一、文件格式规范。Node.dat 和 Elem.dat 怎么写。这里面有个反直觉的地方：PFC 的六面体节点编号约定和 VTK、OpenFOAM 那套"底面四点 + 顶面四点"完全不同，写成后者的话单元体积会算错，而 PFC 不一定报错——网格照样读进去，跑到后面才发现结果不对。

二、分块算法。 圆柱和弯道不能简单按行列划分。圆柱走 O-grid：中间一个方形柱，外面四块从方柱的四条边连到圆的四段弧（图 2 顶面那个结构）。用极坐标直接离散的话，中心轴上所有节点会重合，出来一堆零体积单元。弯道同理，截面分成中央矩形加三个外围块再沿路径扫掠。

三、自检机制。 生成完立刻验证，不是写完就说"好了"：

• 体积对拍：Python 侧用质心-四面体分解算一遍单元体积，再把网格读进 PFC 用 element.cfd.vol() 算一遍，两边对。实测数据两边逐项吻合，直河道那种能解析验证的几何误差是 0.0000%。
• 方向检查：体积取的是绝对值，单元被"镜像"了看不出来，所以另外算一个方向行列式。

四、踩过的坑。 写在技能文档里，下次不会再踩。比如弯道算例跑完，500 颗粒里有 4 颗跑到了河道外——原因是末端封盖三角化漏了一个扇区；又比如三维浏览页面里流速箭头整片飞到模型外面——单元索引取错了一位。这些都不写进去，下次还得重来。

4. 为什么"有 Skill"和"直接问 AI"不一样

没有技能的时候，每次都得从头来一遍：我描述需求、它去查文档、写代码、踩坑、调试。换个几何、换个算例，前面的经验全丢。

有了技能之后，这件事变成一次调用。格式怎么写的、坑在哪、怎么自检，都已经在里面了。

差别不在于"AI 能不能做出来"，而在于每一次都要重新做一遍，还是它本来就会。

5. 做出来的网格，能跑真算例

光能生成文件不算数。拿它跑了完整的河道算例：S 形双弯河道，500 颗颗粒，水流沿河道推着颗粒走。

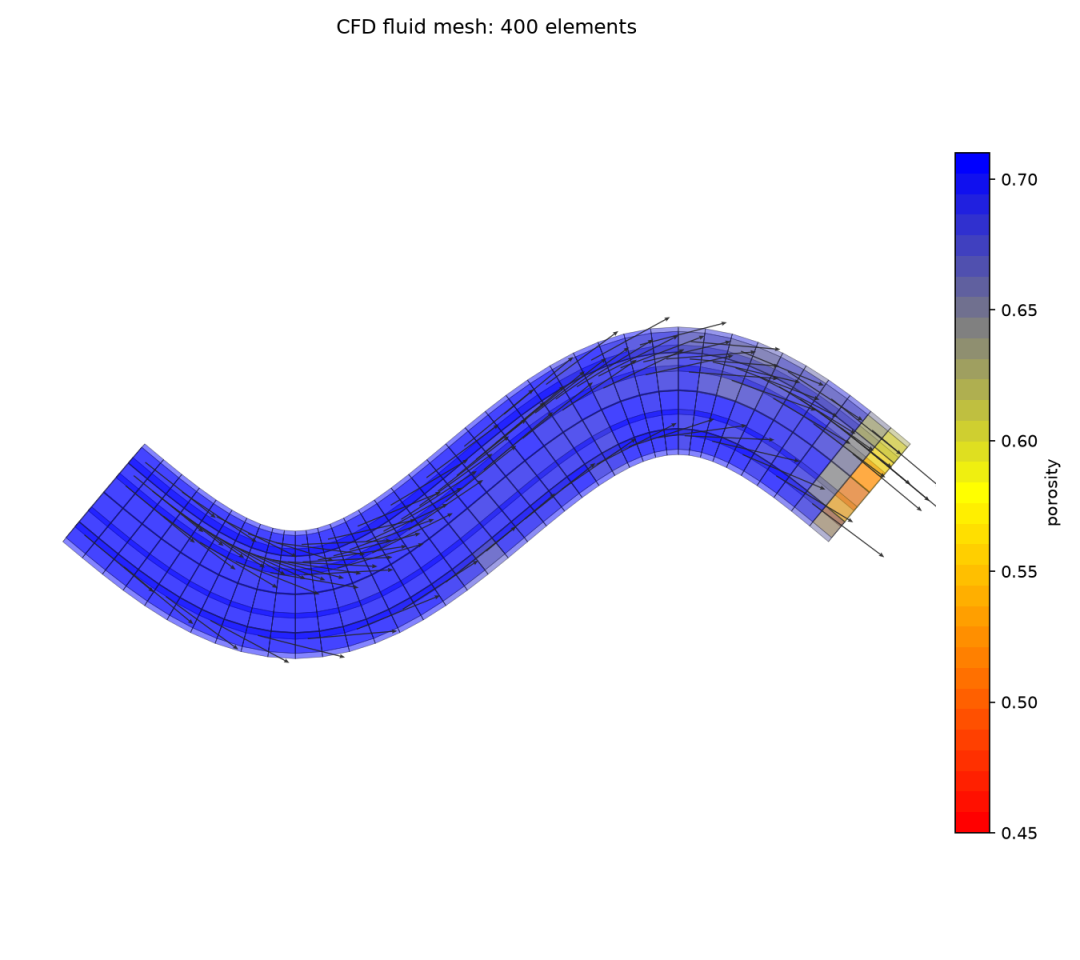

图 4 流速矢量：箭头沿河道中心线方向，末端橙色 区是颗粒堆积、孔隙率降下来的单元。

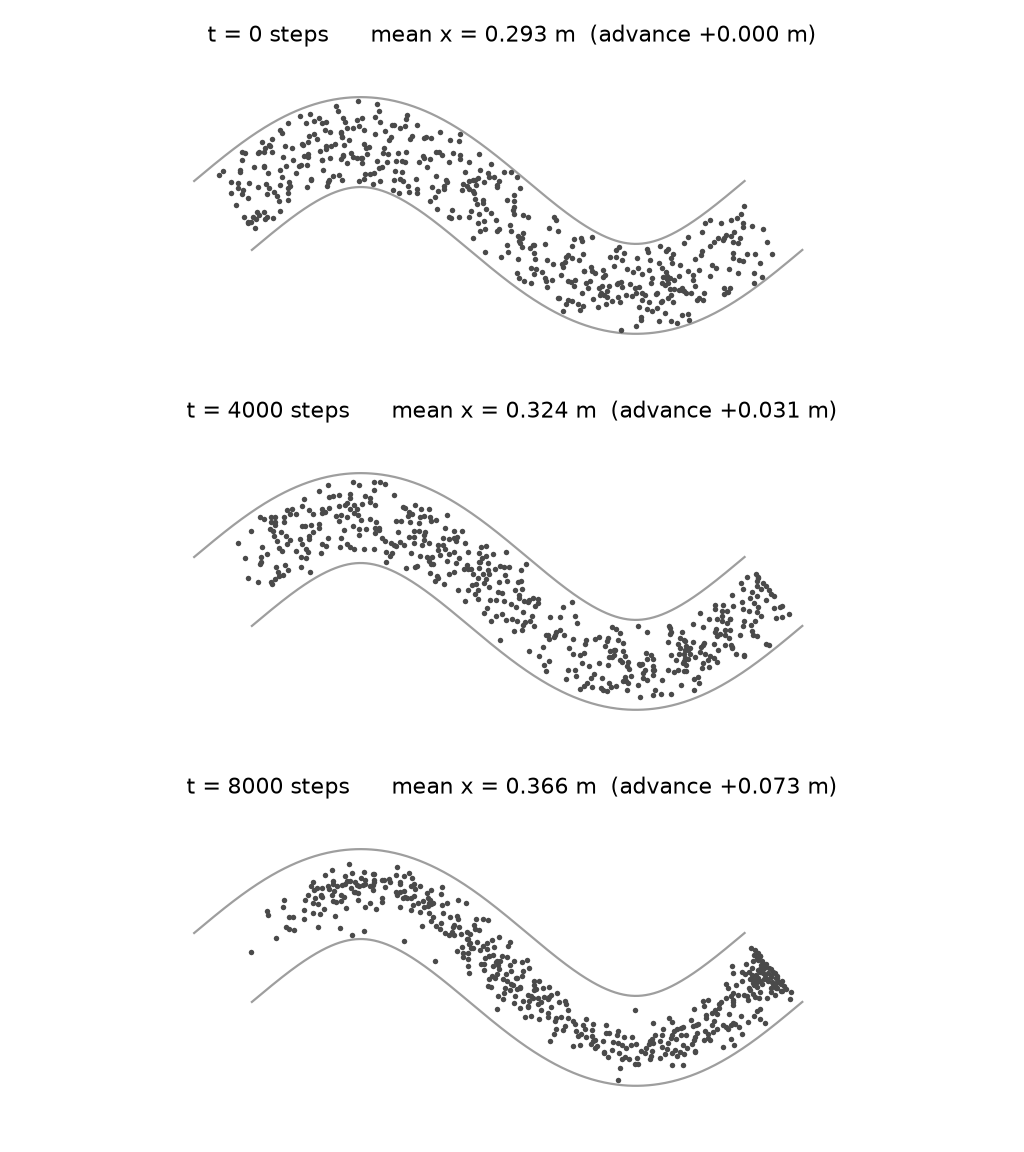

图 5 演化前半程：初始均匀分布 → 入口段被冲空。

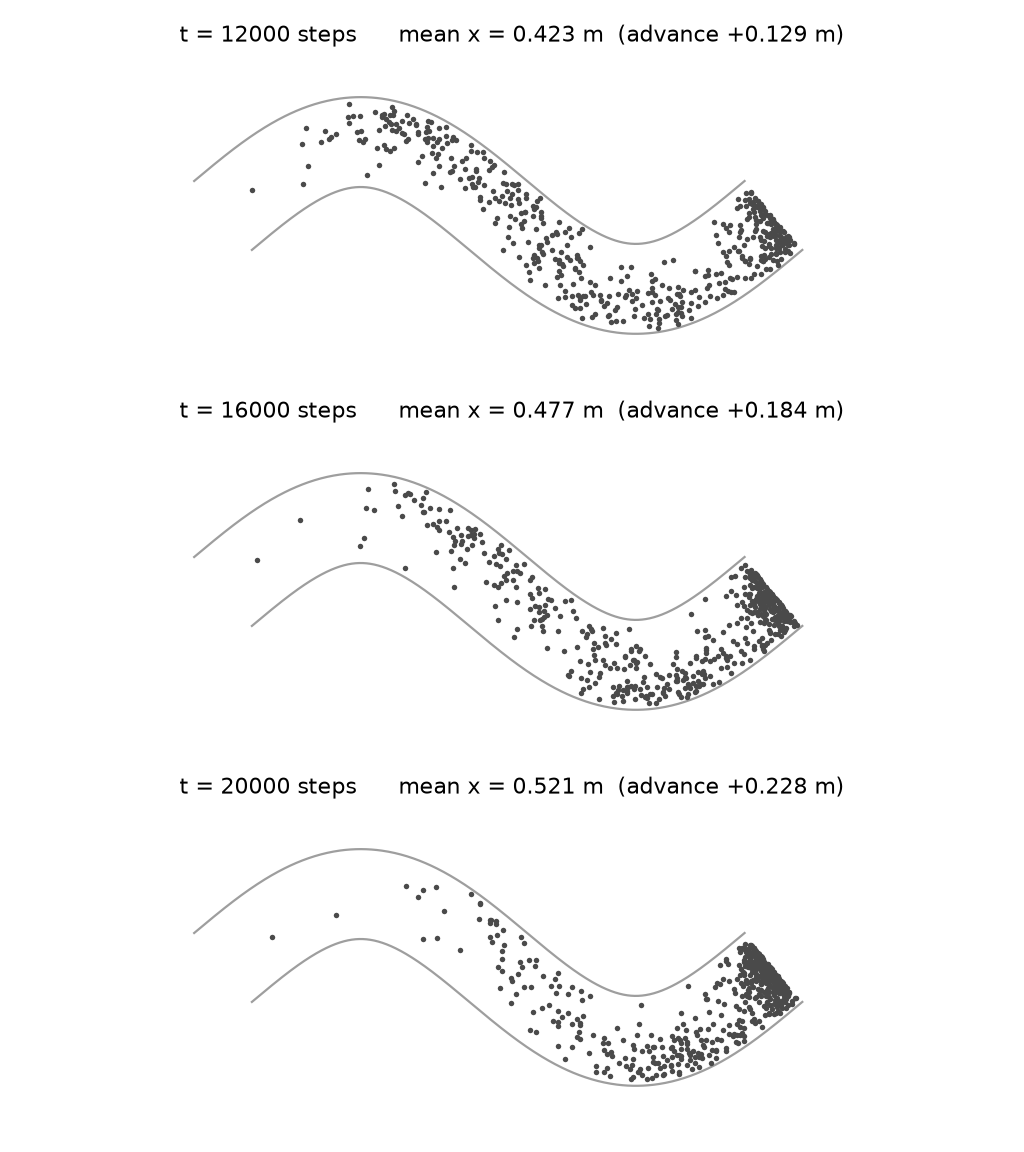

图 6 演化后半程：颗粒继续推进，在末端弯道堆住。

跑了 20000 步，颗粒群平均位置从 0.293 m 推进到 0.521 m。做对照实验时只加了一行 cfd coupling off，颗粒就只动了 2 mm——差 100 倍，推动力确实来自 CFD 拖曳力。

6. 你也能让 AI 有这种能力

这套做法不限于流体网格。只要你的工作里有"专业软件 + 繁琐格式"这种组合，都可以照着做：让 AI 做一次，然后把格式、算法、自检、坑全部沉淀下来。

PFC 这边已经沉淀了一批：裂纹导出、接触分析、参数标定、边坡稳定性、隧道开挖……每一样都是这么来的。对做数值模拟的人来说，价值在于——那些"只有老手才知道的坑"，可以不再是隐性经验了。
