注意:此文件仅用于讨论可行性,也可以采用类似的方案
本文件规定了管壳式热交换器管板孔和换热管与管板连接接头的编号。用于分布示意图的绘制和定位标识。本文件同样适用于管壳式热交换器折流板、支持板等管孔的编号,分布示意图的绘制和定位标识。
GB/T 151-2026 热交换器
ASME BPVC Section VIII div. 2
基准面reference plane
热交换器管程侧入口/出口作为编号基准的平面。
3.2
原点 origin
管板几何中心(或折流板、支持板整板时的几何中心),孔位编号为(0,0)(0排0行)。
3.3
X轴 X-axis
水平中心线(上下方向基准轴):向右为正、向左为负,对应‘排数’维度。
3.4
Y轴 Y-axis
垂直中心线(左右方向基准轴):向上为正、向下为负,对应‘行数’维度。
3.5
象限quadrant
以原点为中心,X轴和Y轴为分界线,按逆时针方向由右上方开始分为四个象限:
第Ⅰ象限:位于右上角,横坐标和纵坐标均为正数(X>0,Y>0);
第Ⅱ象限:位于左上角,横坐标为负数,纵坐标为正数(X<0,Y>0);
第Ⅲ象限:位于左下角,横坐标和纵坐标均为负数(X<0,Y<0);
第Ⅳ象限:位于右下角,横坐标为正数,纵坐标为负数(X>0,Y<0)。
3.6
排数row
孔位编号中第一个数值的绝对值,代表Y轴左右方向的排数。
3.7
行数line
孔位编号中第二个数值的绝对值,代表X轴上下方向的行数。
3.8
孔位编号tube hole number
直接体现行/排方向+数量的坐标式编号,格式为(排数符号值,行数符号值)。
4.1
孔位编号
格式为(排数,行数),排数对应X轴左右方向(正=>右、负=>左),行数对应Y轴上下方向(正=>上、负=>下)。

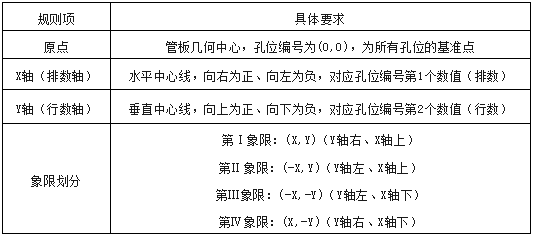

表1 编号规则与要求


图1 编号规则示意图
4.2
焊缝编号
格式为F(孔位编号),与管板孔位对应。例如:管板孔位编号为(3,-5),对应焊缝编号为F(3,-5)。

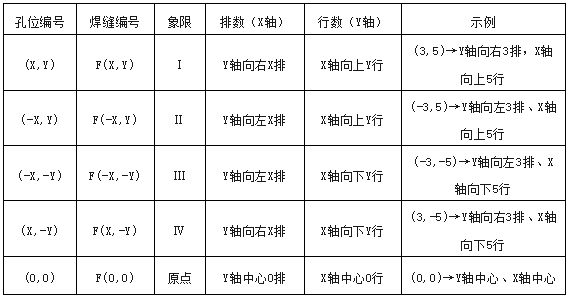

表2 孔位编号、焊缝编号与坐标位置对应关系及示例
