在工业领域，尤其是汽机调试中，对转动机械的振动测量至关重要。今天，我们就来深入探讨振动测量的三个基本单位：mm（位移）、mm/s（速度）和mm/s²（加速度），以及它们之间的相互关系和实际应用。

振动位移（振幅）：基础测量

振动位移，或称为振幅，是指物体在振动过程中的最大位移量，单位是毫米（mm）。这个参数通常用于低转速机械的振动评定。位移测量能够直接反映轴承固定螺栓和其它固定件上的应力状况。例如，通过分析汽轮机滑动轴承的位移，我们可以了解其轴承内转轴的位置和摩擦情况。

振动速度（振速）：中速机械的关键

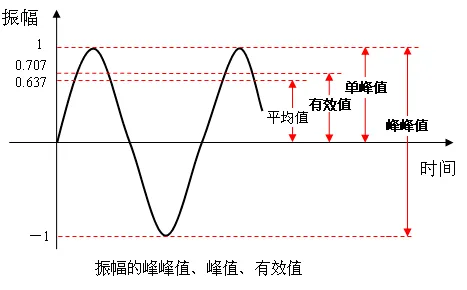

振动速度，单位是毫米每秒（mm/s），是描述振动快慢的参数，通常用于中速转动机械的振动评定。振动速度是速度的有效值，它表征的是振动的能量。速度反映的是轴承及其它相关结构所承受的疲劳应力，这是导致旋转设备故障的重要原因之一。

振动加速度：高速机械的守护者

振动加速度，单位是毫米每秒平方（mm/s²），是描述运动加速度的参数，通常用于高速转动机械的振动评定。加速度用的是峰值，它表征振动中冲击力的大小。加速度反映的是设备内部各种力的综合作用。

测量参数的相位差

位移、速度、加速度都是振动测量的度量参数。在表达上，三者均为正弦曲线，但它们之间存在90度和180度的相位差。这意味着，尽管振幅相同，设备的振动状态可能完全不同，因此引入了振速的概念。

现场应用：低速与高速设备的测量选择

在现场应用中，对于低速设备（转速小于1000r/min），位移是最好的测量方法。而对于加速度很小但位移较大的设备，一般采用速度测量作为折中方案。对于高速度或高频设备，尽管位移很小且速度适中，但其加速度可能很高，因此采用加速度测量是非常重要的手段。

传感器的选择与应用

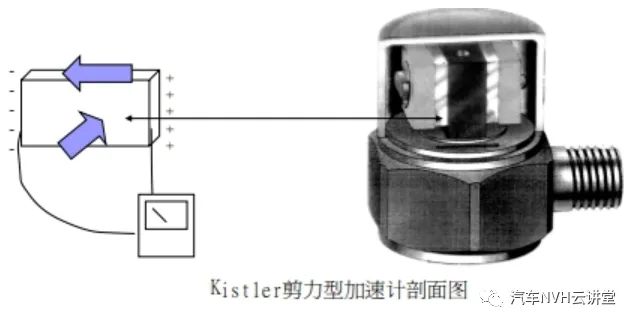

理解传感器的工作原理及应用选择同样重要。例如，涡流传感器测量的是轴承与轴之间的相对运动，而加速度传感器测量的是轴承顶部的振动，然后转换成位移。如果整个轴承振动得很厉害，但轴与轴承的相对运动很小，涡流传感器就不能反映出这样的状态，而加速度传感器则可以。因此，有经验的工程师会将涡流传感器和加速度传感器组合应用，以便既可观察轴承相对于地面的振动，又能监测到轴相对于轴承的振动，从而得到更完整的设备状态。
