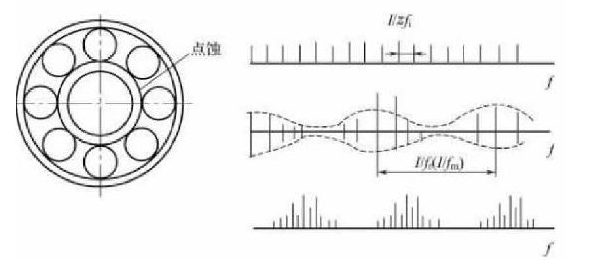

特征频率:在频谱或包络谱中,内圈故障特征频率(BPFI)及其倍频处出现明显峰值,该频率随转速线性变化,通常高于外圈故障频率。
调制特征:由于内圈随轴旋转,故障点周期性地进入和退出承载区,BPFI常被轴转频(fr)调制,在包络谱中表现为以BPFI为中心、以fr为间隔的边带群,即“内圈坏,边带成群是特征”。
时域与频域表现:时域波形出现周期性冲击,高频段能量明显增强,且对转速和负载变化较敏感。
图1 点蚀振动波形

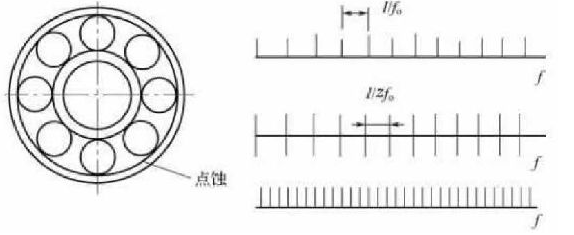

特征频率:外圈故障特征频率(BPFO)及其倍频在频谱中清晰可见,频率相对较低且稳定,随转速变化较小。
调制特征:外圈固定,故障点与载荷方向相对位置不变,冲击幅值相对稳定,调制现象较弱,包络谱中BPFO倍频排列整齐,即“外圈坏,倍频排队很齐整”。
能量分布:中低频段(如1000–2000 Hz)能量集中,某一通道(如CH1)能量突出,时域冲击幅值波动明显。
图2 轴承外滚道产生损伤频谱

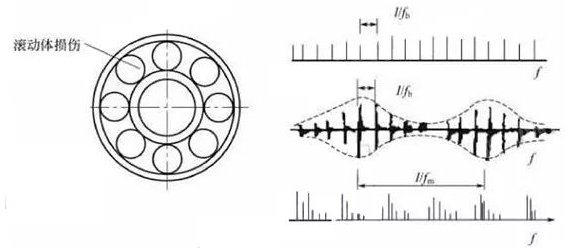

特征频率:滚动体故障特征频率(BSF)及其倍频在包络谱中出现,同时常伴随保持架频率(FTF)及其倍频,以及以FTF为间隔的边带结构,整体形态较“散乱”。
调制特征:滚动体公转过程中,缺陷点周期性地与内外圈接触,BSF常被保持架频率调制,频谱中出现BSF ± FTF的边带成分。
时域与频域表现:时域波形周期性冲击明显,随故障尺寸增大而增强;频谱中低频分量为主,高频能量也较高,且呈现一定周期性。
图3 轴承滚动体损伤

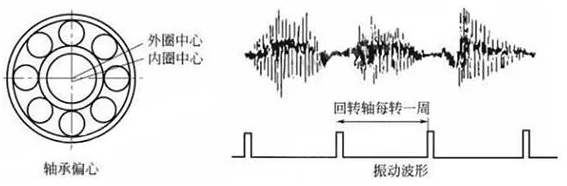

频率成分:偏心导致轴心绕外圈中心摆动,振动频率为轴转频(fr)及其倍频(n×fr,n=1,2,3…),在频谱中表现为1×、2×、3×fr等峰值。
相位特征:在轴承座不同方向(如12:00、3:00、6:00、9:00)采集数据时,振动幅值接近但相位相差约90°,可用于区分偏心与不平衡、不对中等故障。
时域表现:时域波形呈现“抖动”现象,轴向振动较大,与转频同步的周期性摆动明显。
图4 轴承偏心
早期诊断:早期故障冲击能量弱,普通频谱不易识别,建议采用包络谱或共振解调技术,在BPFI、BPFO、BSF、FTF及其倍频和边带处寻找特征峰。
复合故障:现场常存在多种故障叠加,若包络谱中多个特征频率及其谐波同时被激发,需考虑复合故障的可能性。
频率修正:实际故障频率可能因滑移、负载变化与理论值略有差异,分析时应在计算值附近(如±2–3%)搜索特征峰。
