PMS-Dyn 动力总成悬置动力学系统分析工具编制
更麻烦的是刚度、位置、安装角 —— 每改一个，这几条曲线都要重算一遍。改一次参数、跑一次脚本、翻一次图，一篇报告下来几十次。
这篇文章分两半：前半把这两条判据的来龙去脉讲清楚，后半介绍一个把它们做成按钮的小工具。
01难在哪：6 个自由度，参数互相牵制
动力总成不是一块能随便挪的配重。它悬置在车身（或副车架）上，可以沿 X/Y/Z 三个方向平动，也可以绕这三根轴转动 —— 一共 6 个自由度。每个悬置又被简化为沿它自己三个正交弹性主轴（u/v/w）方向的刚度与阻尼元件，一般一个系统里放 3 个或 4 个。
于是问题就来了：动一个悬置的刚度，6 个模态频率全动；调一个安装角，解耦率、动反力、位移峰值一起变。设计目标还分三个层次：
固有频率要避开激励频率。
怠速点火阶次、路面激励频段都要错开，而且各阶之间还得留间隔； 模态要尽量解耦。
某个方向被激励时，希望动力总成主要就在那个方向动，不要带着别的方向一起晃； 位移和动反力要压得住。
质心垂向位移太大就是「抖」，绕曲轴的角位移太大就是「嗡」，悬置传到车身上的动反力太大则直接影响支架疲劳和车内噪声。
前两条有成熟的量化指标，第三条就尴尬了：它没有「标准区间」，只能算出频响曲线再读峰值。而这就是本文要讲的两条判据。

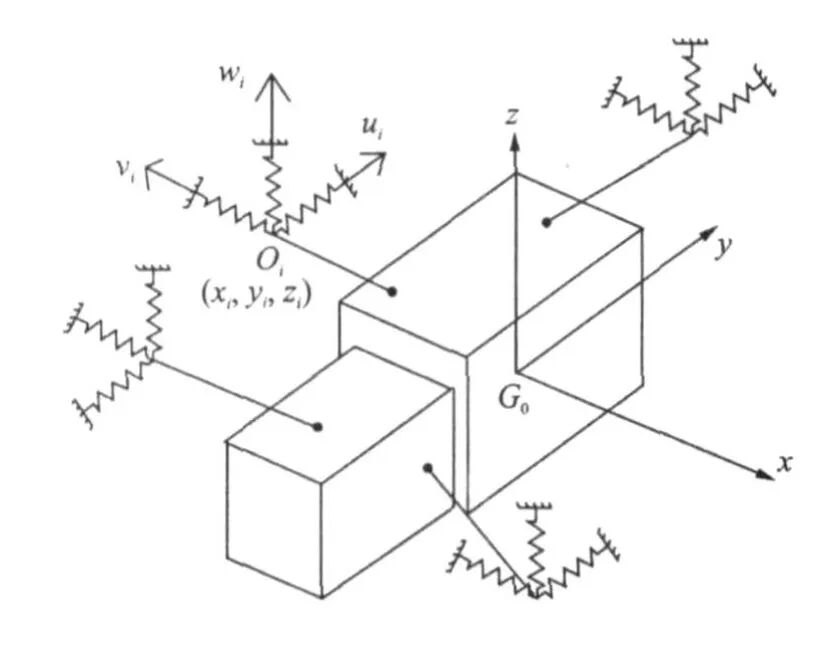

02一个 6 自由度模型，和两个容易被忽略的细节
2007 年，上官文斌等人在《振动工程学报》上给出了这套计算方法的完整推导：动力总成视为刚体，建立以质心为原点的动坐标系，各悬置沿弹性主轴方向布置刚度与阻尼元件。
模型本身不复杂，但有两个细节决定了后面能不能算准。
细节一：悬置不是「一个弹簧加一个阻尼」，是复刚度
悬置的动特性用复刚度来表征：
K = K₁ + jK₂ ， Kd = √(K₁² + K₂²) ， tan(η) = K₂ / K₁
其中 Kd 是动刚度，η 是滞后角。也就是说，描述一个悬置的动特性，用「动刚度 + 滞后角」这一对参数，比用「刚度 + 阻尼系数」更贴近实测 —— 因为阻尼系数本身还随频率走：C = Kd·sin(η)/ω。
这个替换在工程上很实用：动刚度和滞后角是悬置台架能直接测出来的量，不用再反推。
细节二：刚度矩阵是按弹性主轴方向装配出来的
系统的刚度矩阵由每个悬置的贡献叠加而成：
K = Σ Eᵢᵀ · Bᵢᵀ · Dᵢ · Bᵢ · Eᵢ
这里 Dᵢ 是悬置 i 在自身弹性主轴下的刚度对角阵；Bᵢ 是方向余弦矩阵，把局部坐标转到整车坐标 —— 悬置的安装角就是从这里进模型的；Eᵢ 是位置矩阵，把质心处的位移换算到悬置的悬上点。
看懂这一条，就能理解后面那篇优化论文为什么只调安装角：安装角改的是 Bᵢ，位置改的是 Eᵢ，两者都不需要换零件。
03液阻悬置为什么能「对症下药」
橡胶悬置在低频范围内（0～20 Hz）动特性变化不大 —— 论文里的取值是动刚度约为静刚度的 1.3 倍、滞后角约 6°。

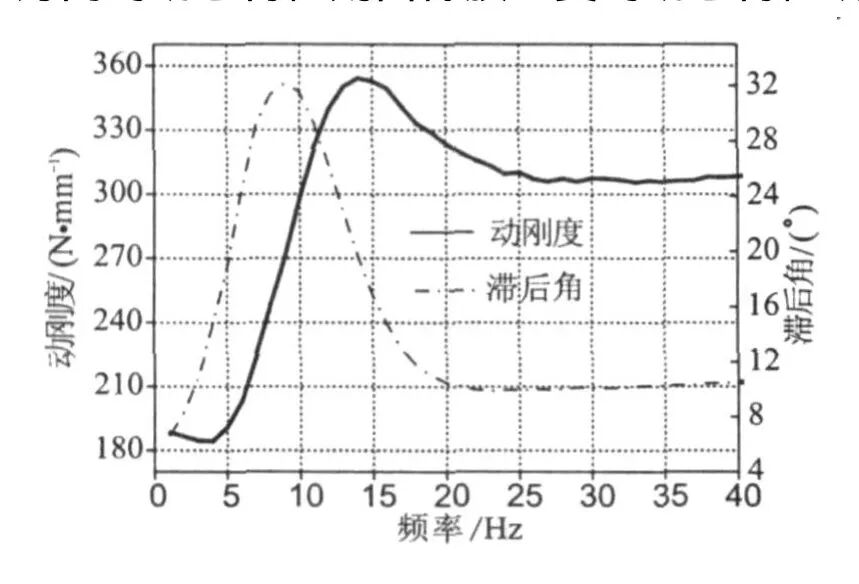

液阻悬置不一样。它的主工作方向（一般是垂向）在某个频率附近动刚度和滞后角会陡然增大，形成一个又高又窄的峰。下面是论文里给出的实测动特性：
这就引出了整篇论文最关键的一条设计原则：
哪个液阻悬置负责控制哪个方向，它的滞后角峰值频率就对准那个方向的固有频率。

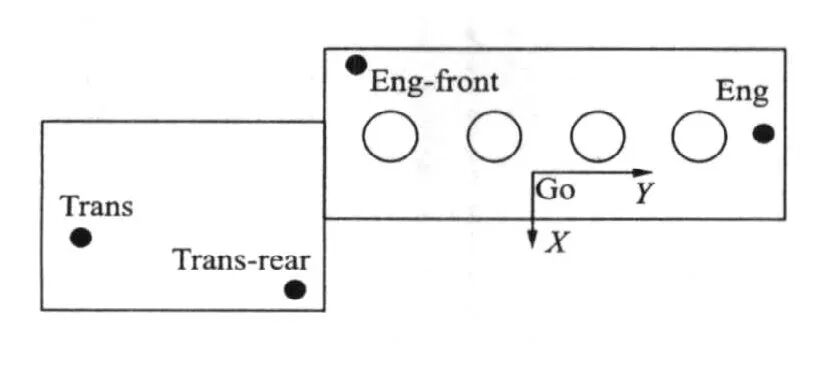

论文的算例里，Eng 悬置负责垂向（Z 向）→ 滞后角峰值对准 9.3 Hz；Eng2front 悬置负责绕曲轴方向 → 峰值对准 11.6 Hz。这两个频率正是动力总成对应的固有频率。
至于峰值高度（滞后角最大值取多大），则由位移控制的要求决定 —— 不是越大越好，后面会看到这里有个容易踩的坑。
04两条判据，和它们背后的 11.5 → 4.3 mm
论文 做了两组对比算例：悬置系统 I 是全部橡胶（动刚度取静刚度 1.3 倍、滞后角 6°）；悬置系统 II 把 Eng 和 Eng2front 换成液阻悬置，其余不变。然后在两种激励下算质心位移与动反力。
两种激励刚好对应工程上的两个主要工况：
路面激励
：单位垂直位移作用下（悬置悬下点随地面一起动）； 扭矩激励
：发动机输出扭矩波动，取最大值 200 N·m，沿曲轴方向施加。
算完之后，论文给出了两条可以直接用的判据 —— 这也是它最有价值的部分：

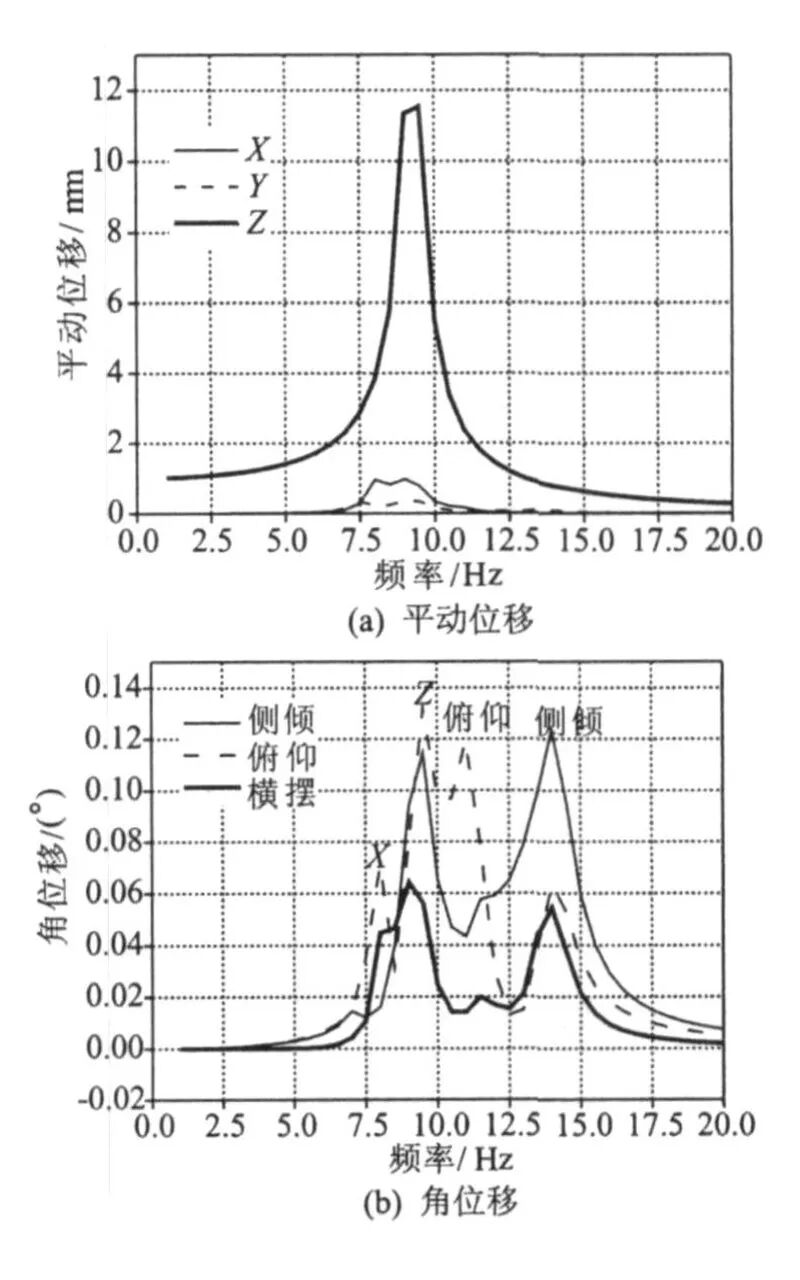

两条判据一摆，液阻悬置的收益就非常直观了。下面是同一辆车、同一组悬置位置，只有 Eng 悬置「橡胶 → 液阻」这一处差别，在路面激励下的质心位移：

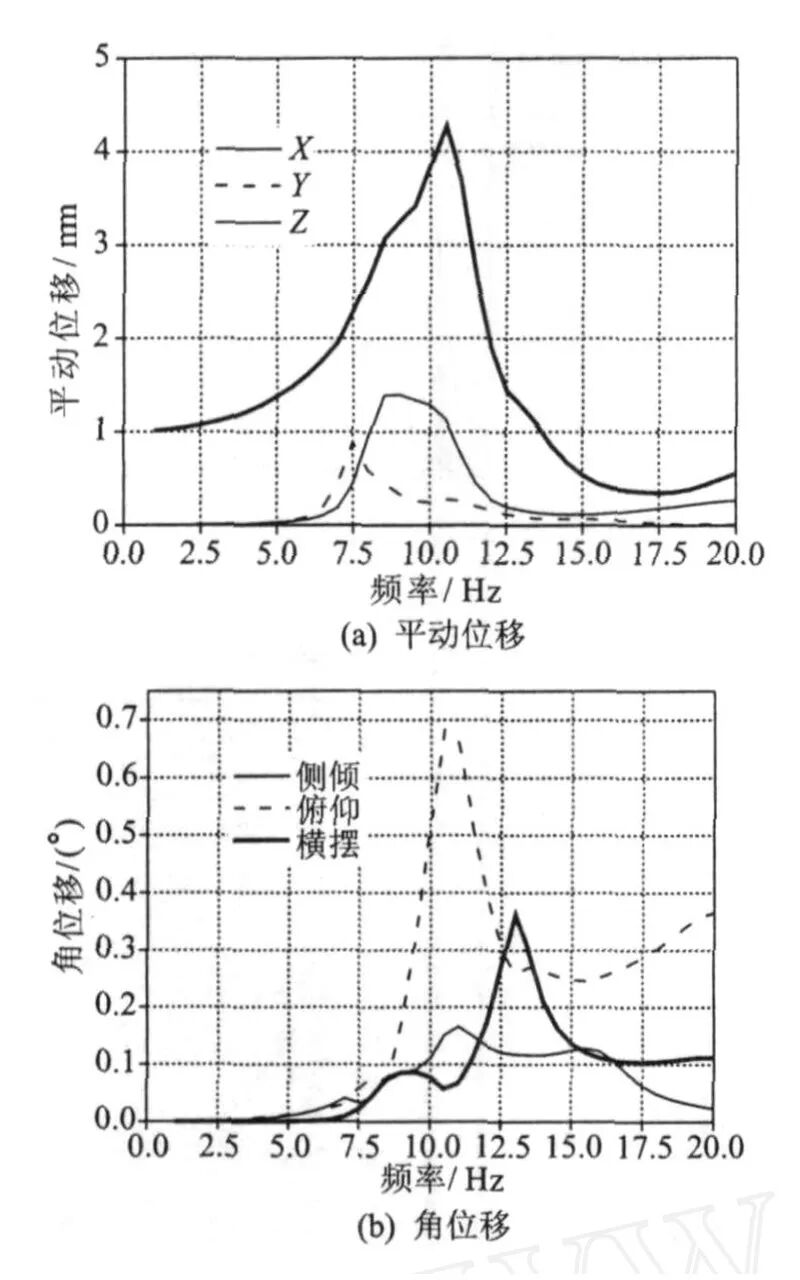

 （a）悬置系统 I（全橡胶）：垂向峰值 11.5 mm |  （b）悬置系统 II（含液阻）：垂向峰值 4.3 mm |
图 4 路面激励下动力总成质心位移幅频特性对比（来源：上官文斌等，振动工程学报 2007，图 5 与图 6）
垂向位移从 11.5 mm 降到 4.3 mm，降幅约 63%。同时论文也提醒了一个细节：液阻悬置在主工作方向的刚度是增大的，所以垂向固有频率会略微上移 —— 看曲线时这一点要一并留意。悬置支承点的动反力同理大幅下降，这才是车内噪声跟着降下来的原因。
一个容易踩的坑。液阻悬置的滞后角峰值是有「高度」的，而峰值处的滞后角未必比一个高阻尼的常值假设更大。如果用「全频段恒定高阻尼」当基准去比较，开启液阻频变反而可能看到共振区阻尼变小、峰值变大。
衡量液阻悬置收益的正确基准，是「全部退化为橡胶悬置」的那套系统 —— 也就是论文里的悬置系统 I。
05能算了之后：怎么把它「调好」
第二篇论文（吕兆平等，汽车技术 2015）解决的是另一半问题：模型建好了、判据也有了，参数怎么改？
场景很典型：某车型换装动力总成，质量从 132 kg 变成 142 kg，绕 Y 轴惯量从 6.58 涨到 8.83 kg·m²，但沿用了原来的悬置刚度和安装角。结果怠速抖动大、噪声压不下去。
算一遍就知道问题在哪：
| 绕曲轴（侧倾） | 18.0 → 9.0 Hz | 26.5% | 71.9% |
绕曲轴方向的固有频率 18 Hz 明显偏高，解耦率只有 26.5%，和横摆模态耦合严重；怠速 750 r/min 对应 25 Hz，三个悬置动反力之和 720.7 N。这就是「怠速抖」的来源。
有意思的是它的优化策略：刚度基本不动，只把 V 型布置前左、右悬置的安装角作为变量（在 15°～45° 之间），用多目标遗传算法 NSGA-II，目标同时考虑「各方向解耦率最大」和「传递到车身的动反力最小」。
结果：左悬置安装角 45.0° → 22.7°，右悬置 45.0° → 25.7°，动反力从 720.7 N 降到 621.2 N；绕曲轴方向固有频率从 18 Hz 降到 9 Hz，解耦率从 26.5% 提到 71.9%，六个方向基本实现解耦。
最后是实车验证 —— 这部分最有说服力：

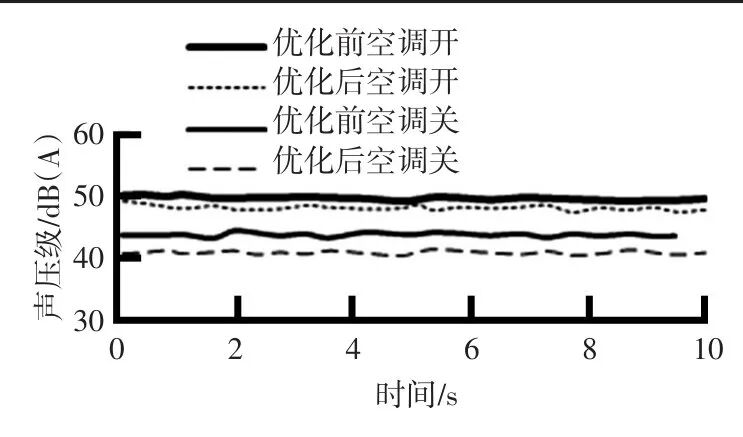

怠速前排噪声降低 2.8 dB(A)； 驾驶员座椅导轨振动降低 50%，转向盘振动降低 70%； 3 挡 WOT 工况低转速车内噪声降低 2～6 dB(A)，语音清晰度提高 20%；座椅导轨振动降低 30%，转向盘振动降低 60% 以上。
这个案例真正值得记住的是：变量只有安装角，零件一件没换。但代价是 —— 优化过程中这套 6 自由度模型要反复算成百上千次，每一次都要看频率、解耦率和频响峰值。这类工作天生适合交给程序，而不是人眼。

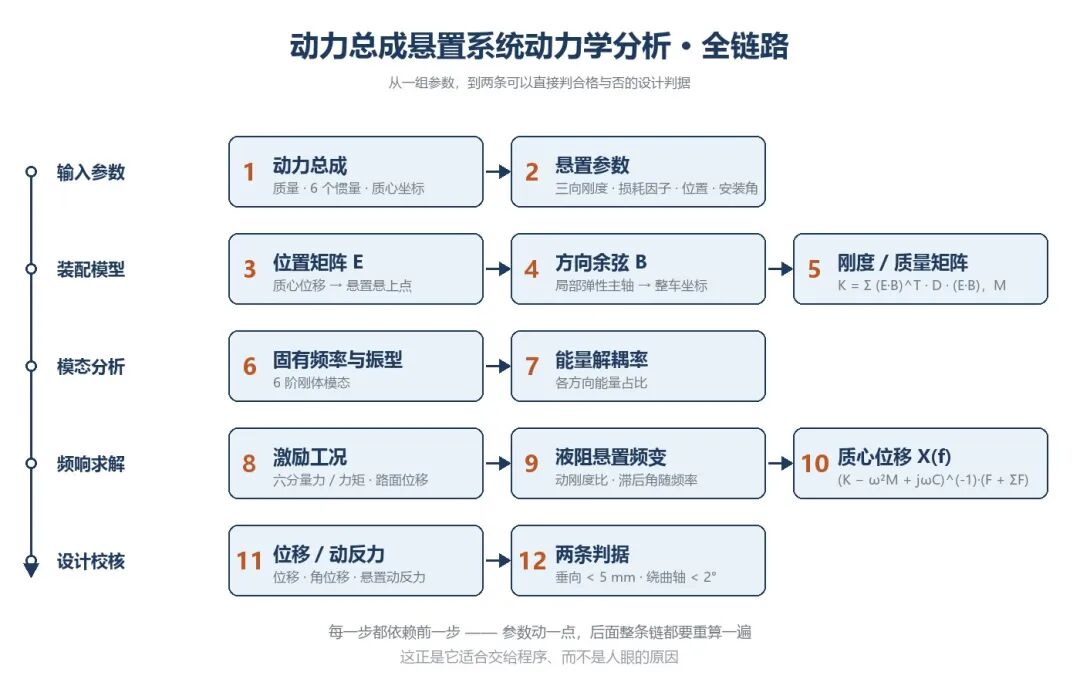

06于是有了这个工具：一条完整的链路
上面两篇论文的方法，加上工程上实际会遇到的参数格式和输出要求，就是 PMS-Dyn 想覆盖的范围。整个流程是这么串起来的：
07界面巡览
软件是单文件的 MATLAB App，打开就是一个七页签的界面，从左到右正好对应上面那条链路。

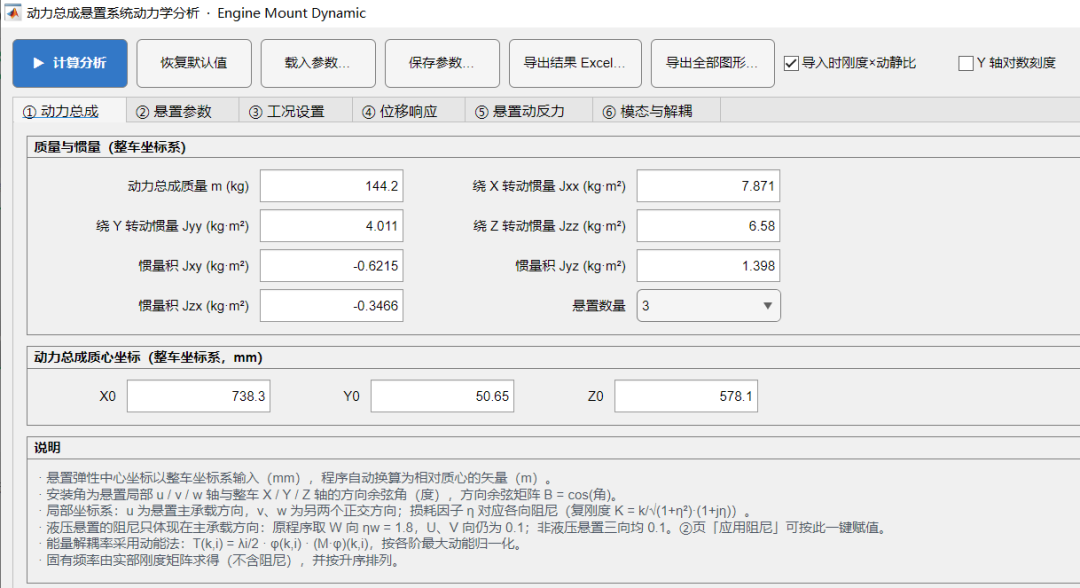

① 动力总成：参数都在这
质量、六个惯量（含三个惯性积）、质心坐标。惯性积按工程惯例取负号，这一点在界面上有说明，免得和其他软件对不上。悬置数量可选 3 点或 4 点。

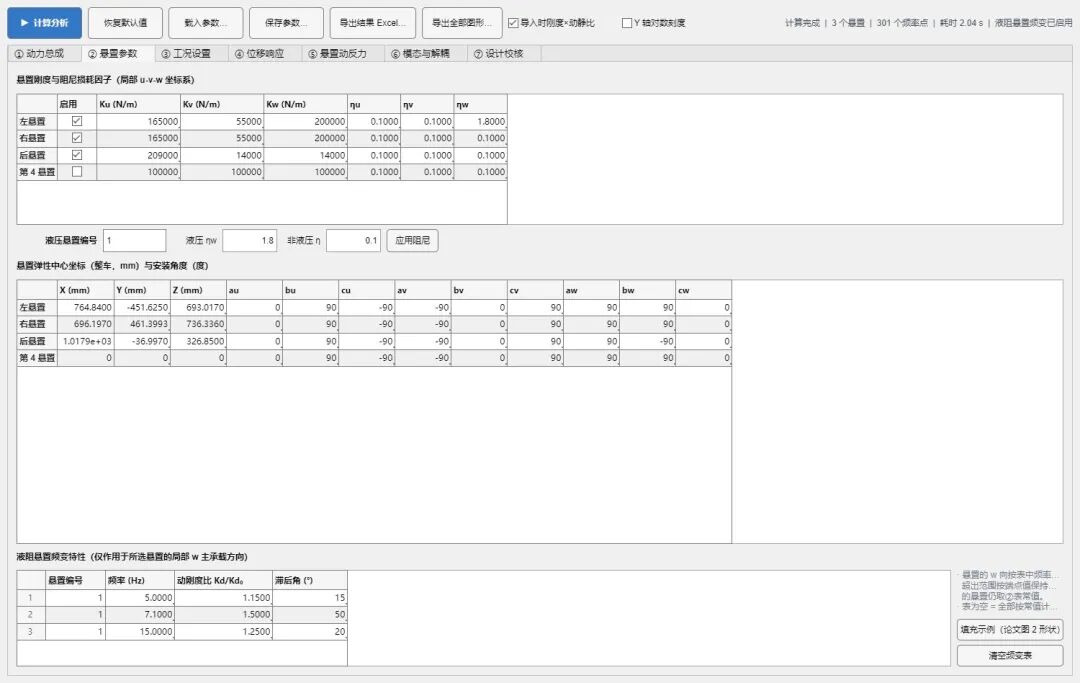

② 悬置参数：主承载方向的阻尼单独给
每个悬置有三向刚度、三个损耗因子、位置坐标和 12 个安装角。这里有一个容易被忽略的工程约定：液压悬置的主承载方向（一般 w 向）阻尼明显高于其他两向，所以界面支持「按类型一键赋损耗因子」，液压悬置 U/V 向与 W 向可以给不同的值。
更重要的是这一页下半部分的液阻悬置频变特性表：按「悬置编号 / 频率 / 动刚度比 / 滞后角」四个字段填写，就相当于把论文图 2 那条实测曲线搬进了模型。它只作用在该悬置的 w（主承载）方向，与论文的处理方式一致；表留空时，计算就退回常值刚度模型。

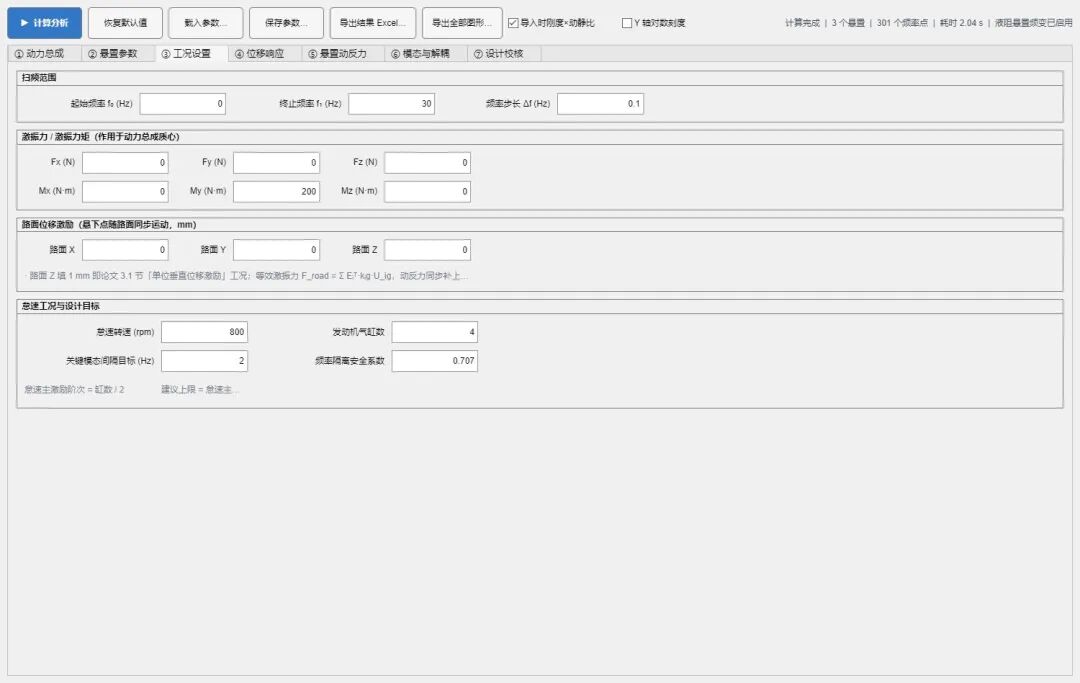

③ 工况设置：两种激励都能给
扫频范围、六分量激振力/力矩，以及论文式 (6)(7) 里的路面位移激励 —— 直接填 X/Y/Z 三向的路面位移（mm）即可。把力/力矩清空、只给垂向 1 mm，就是判据 1 的工况。

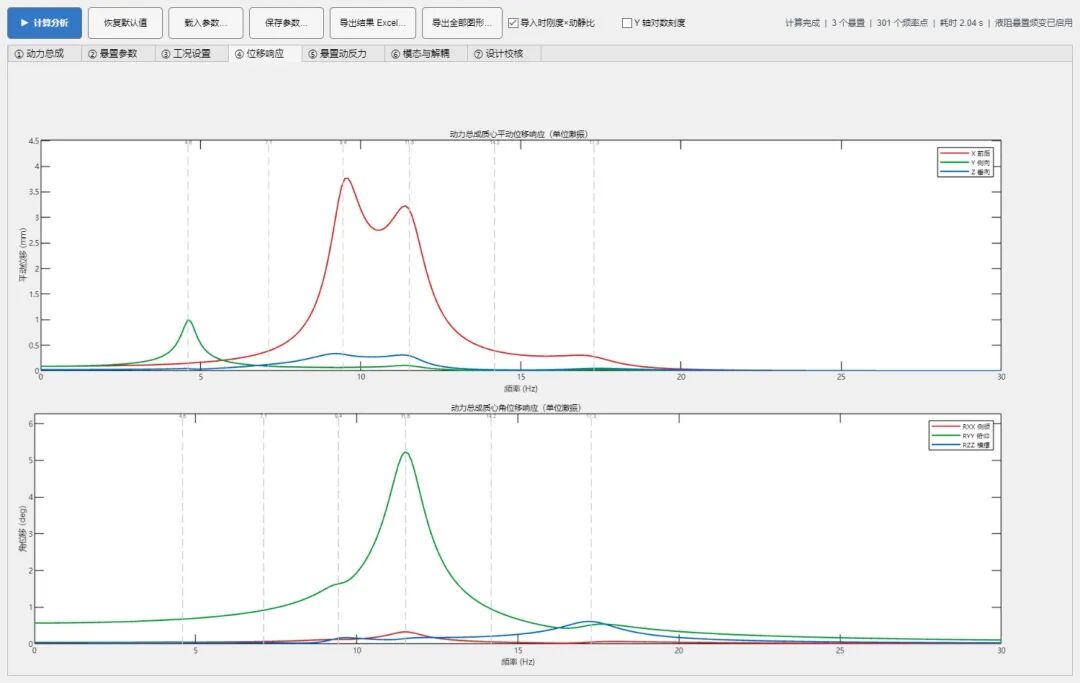

④⑤⑥ 结果页

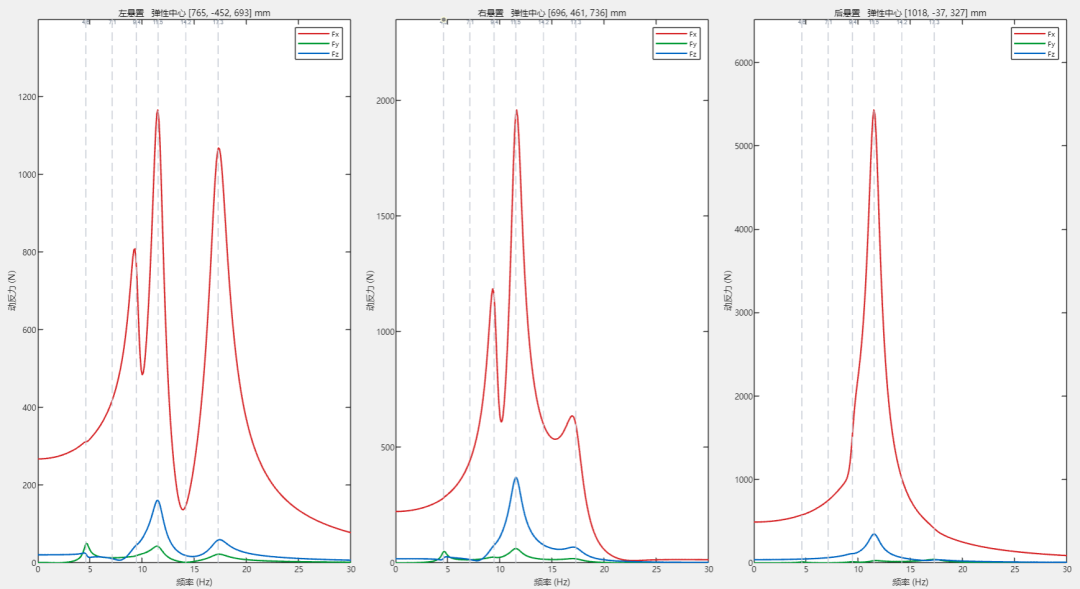

位移与角位移频响、各悬置动反力频响、六阶模态的频率/主振方向/解耦率与六个方向的能量分布，都是算完即出。曲线可以切对数纵轴，方便看小量级的频段。

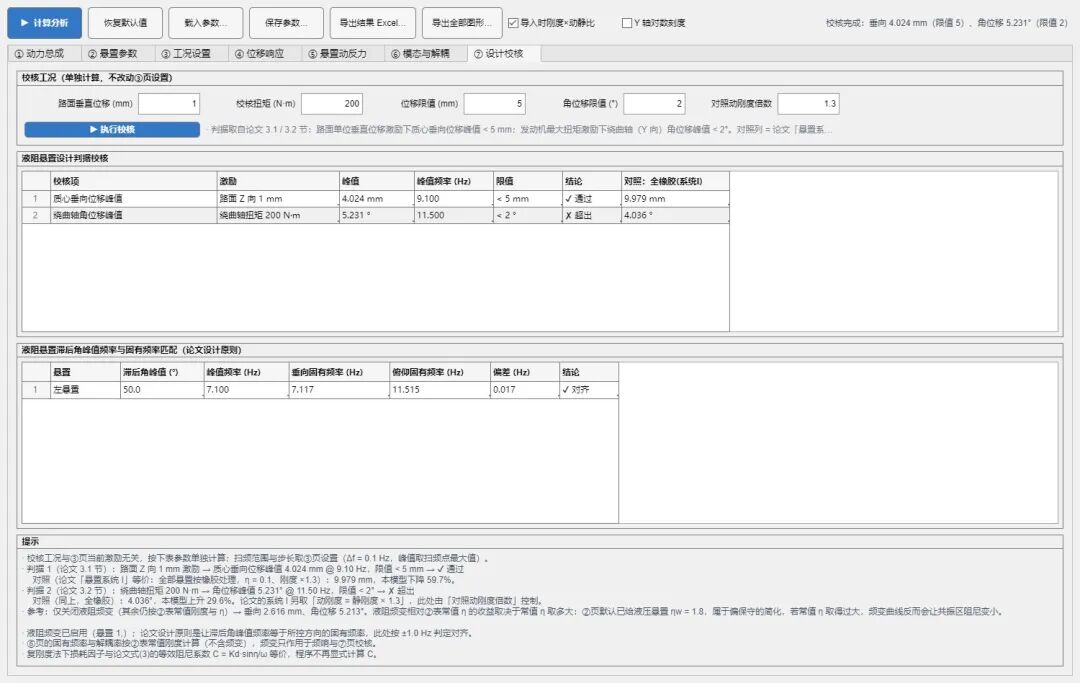

⑦ 设计校核：两条判据一键出结论
这一页把前面两条判据做成了按钮。填入路面位移幅值、校核扭矩和两个限值，点「执行校核」，直接给出峰值、峰值频率、是否通过。
同时它会做一件更有用的事：把「全部退化为橡胶悬置」的对照工况一起算出来，两列并排。这样液阻悬置到底带来了多少收益、有没有达到判据要求，一眼就能比较 —— 也就是前面说的「正确的比较基准」。
08几个能省半天的细节
Excel 参数模板直接导入。
工程上参数往往按固定格式的表格流转，软件带版面锚点自动校准（表头位置变了也能认），并且对两张表做交叉校核，导入后给一份「需要注意」的清单，而不是闷头填错。 参数可以存成 .mat。
一组参数对应一个文件，复现和版本管理都方便。 结果导出九张工作表。
参数三张、位移响应、动反力、模态解耦、校核表，再加液阻频变参数和设计校核结果，直接可以往报告里贴。 模态与解耦模块。
能量解耦率是判断「这个方向干不干净」的核心指标，软件会给出六阶模态的频率、主振方向、解耦率和六方向能量占比。
09怎么确信它算得对
工具类的文章，这一节我认为不能省。实际做过的验证有这么几层：
与既有算法逐点比对。
在液阻频变表为空、路面激励为零的退化情形下，新程序与改造前的算法逐频点结果完全一致 —— 也就是说，新增能力没有动到原有算法的地基。 准静态解析校核。
把路面位移激励给到 1 mm、力激励清零，当频率趋近 0 时，动力总成应当随路面一起刚体平移，此时各悬置的动反力必须趋近于零。程序实测的残差量级在 10⁻¹¹，与解析结论吻合。这个检查很关键：如果动反力公式里漏掉路面位移那一项，低频段会残留一个虚假的动反力，数值看上去还挺合理。 叠加原理检验。
力激励与路面位移激励同时给，结果应等于两者分别计算的叠加。 频变表的等价性检验。
只填一个频率点时，结果应当与「常值刚度 × 动刚度比、损耗因子 = tan(滞后角)」完全等价；同时做了反向对照，确认频变表确实在起作用，而不是形同虚设。 改动后的整链回归。
每次扩展功能（比如加了路面激励这一路），都会把原有的导入、导出、存盘、恢复默认等路径重跑一遍，防止按下葫芦浮起瓢。
10边界：它不做什么
运行需要 MATLAB（R2024a 实测通过）。没有 MATLAB 的环境跑不了，暂时也没有打包成独立程序的计划。 只算刚体低频范围。发动机往复惯性力那类高频、小振幅激励的隔振设计，是另一套思路，不在本工具的范围内。 液阻悬置的频变特性只作用于主承载方向（w 向），其他方向仍按橡胶主簧的常值特性处理 —— 这与论文的做法一致。 它不做优化本身。安装角寻优这类工作仍需外部的优化工具来驱动；本工具负责的是「给一组参数，把该看的曲线和判据一次算清楚」。 单位约定固定：位移 mm、角位移 °、刚度 N/mm、扭矩 N·m。跨软件搬运数据时留意这一点。
11两句话收尾
液阻悬置不是「更硬的橡胶」，它是一个频率选择性器件 —— 滞后角峰值对准了才有用，对不准反而添乱。
而把参数变成判据的那一段路，本来就不该靠人眼在六张图里找峰值。
本文涉及的两篇论文：
［1］上官文斌, 黄天平, 徐驰, 顾彦. 汽车动力总成悬置系统振动控制设计计算方法研究［J］. 振动工程学报, 2007, 20(6): 577-583.
［2］吕兆平, 吴飞, 吴川永. 基于动力总成质心位移及转角控制的悬置系统优化设计［J］. 汽车技术, 2015(9): 36-40.
文中论文图表与数据均引自上述两篇原文，版权归原作者与期刊所有，如有引用请以原文为准。
