今天为大家分享RK3568硬件设计指南,RK3568为四核ARM Cortex-A55低功耗高性能的处理器,专为个人移动互联网设备和AIoT设备设计。

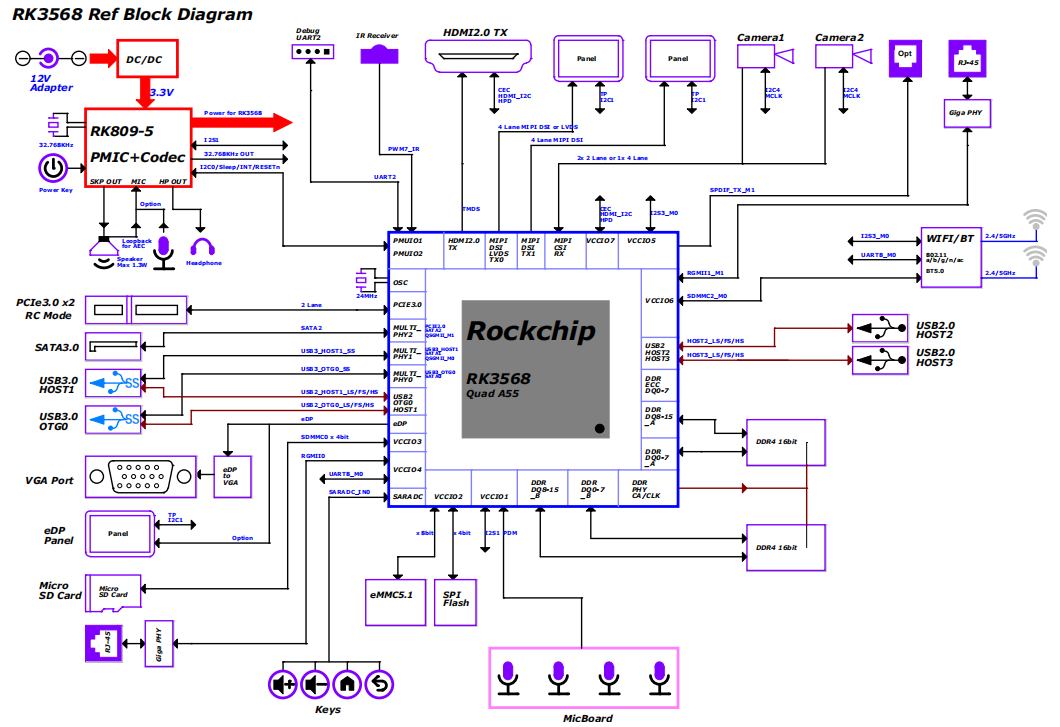

RK3568系统框图

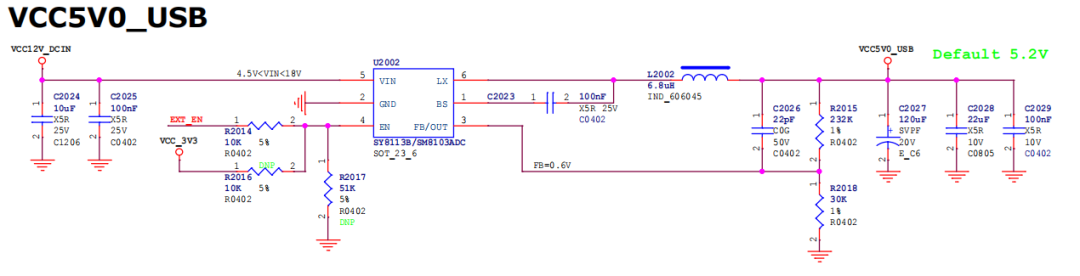

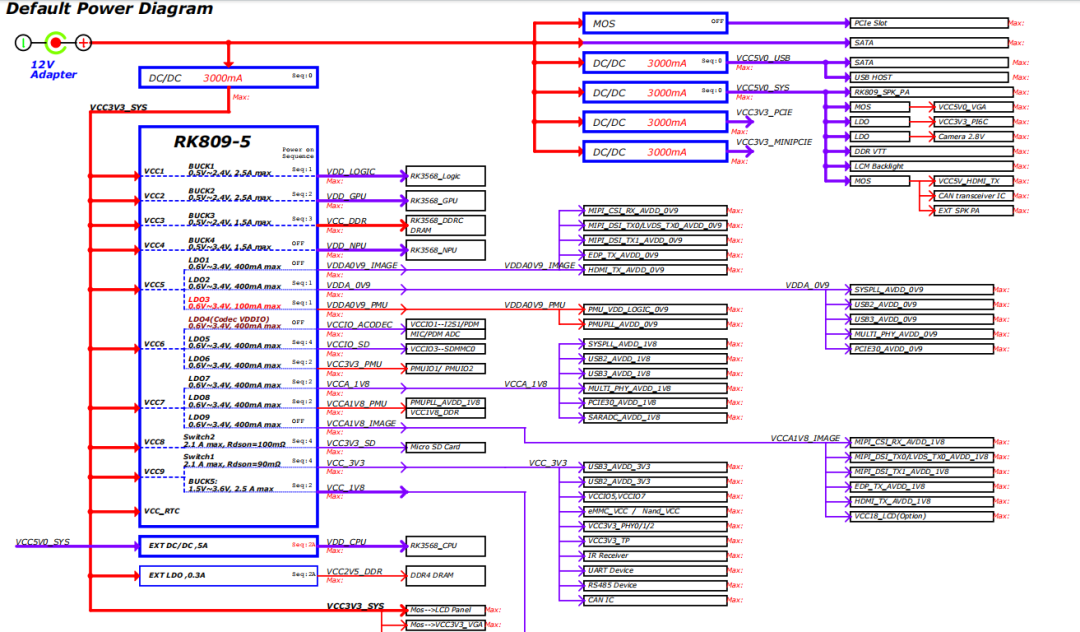

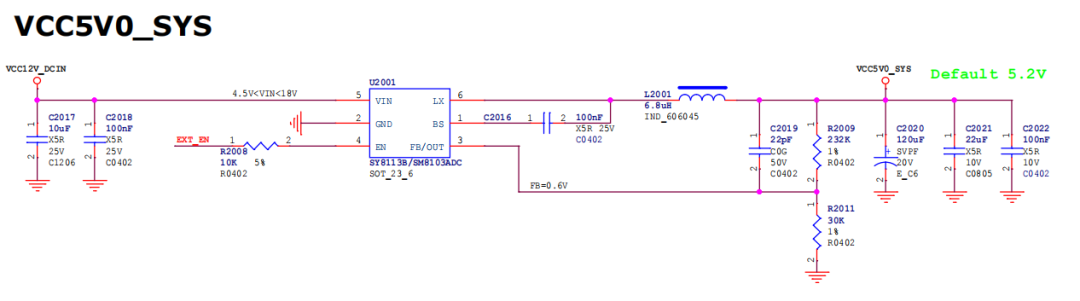

采用RK3568为系统核心芯片,PMIC RK809-5电源管理芯片,加上外围的BUCK和LDO电源芯片,使用DDR4、eMMC和SATA/PCIe等功能外接设备接口,集成了一个稳定的可量产化的方案。详细的系统框图如下:

RK3568 EVB 包含的功能如下:

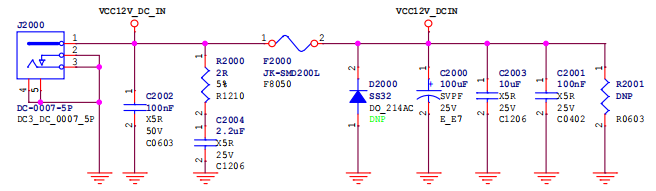

DC Power:DC 12V 适配器供电接口;
USB3.0 OTG:一路 USB3.0 standard-A 接口,双 layout USB2.0 micro 接口,系统固件升级通道;
USB3.0 HOST1:一路 USB3.0 standard-A 接口,可以接鼠标、U 盘、USB HUB 等设备;
USB2.0 HOST2/3:两路 USB3.0 standard-A 接口,可以接鼠标、U 盘、USB HUB 等设备;
TF Card:可以外接 TF 卡,扩展系统存储容量;
CIF/EBC/RGMII/VOPBT656 IN:预留 CIF/EBC/RGMII/BT656 扩展接口;
MIPI CSI:支持两路 2lane 或者一路 4lane MIPI 信号输入,通过 FPC 线连接;
HDMI2.0 OUT:最大可支持 4K@60Hz 输出;
MIPI DSI/LVDS TX0:支持 4lane MIPI 或者 LVDS 信号输出,通过 FPC 线连接;
MIPI DSI TX1:支持 4lane MIPI 信号输出,通过 FPC 线连接;
LCM eDP OUT:外接 eDP 显示屏,带触摸,通过 FPC 线连接;
VGA OUT:eDP 信号转 VGA 输出;
SDIO Wifi(2x2 Wifi&BT5.0):Wifi 型号为 AP6398S,外置 SMA 天线,支持无线上网功能;
Ethernet:支持 2 路 RGMII 10/100/1000M 以太网;
Audio Interface:支持喇叭、耳机输出声音、单 MIC 录音、数字音频输出接口以及 MIC 阵
列接口;
SATA3.0 Interface:1 路 7pin SATA 接口,1 路 4pin SATA power 接口;
PCIe3.0 Interface:1 路 2Lane PCIe,支持用户扩展调试 PCIe 设备;
IR Receive:IR 遥控器输入;
Sensor:Gyroscope+G-Sensor 设备;
UART Debug:用户调试查看 LOG 信息使用;
JTAG:系统 JTAG 调试接口;
System Key:包含 Reset、MASKROM、POWERON、V+/Recover、V-、MENU、ESC 按键;
SARADC:5 路 ADC 2.54mm 标准公座插针;
UART:支持外接 3 路 UART+2 路 UART(Option)功能设备;
CAN:支持 1 路 CAN 总线;
SPDIF:支持数字音频接口

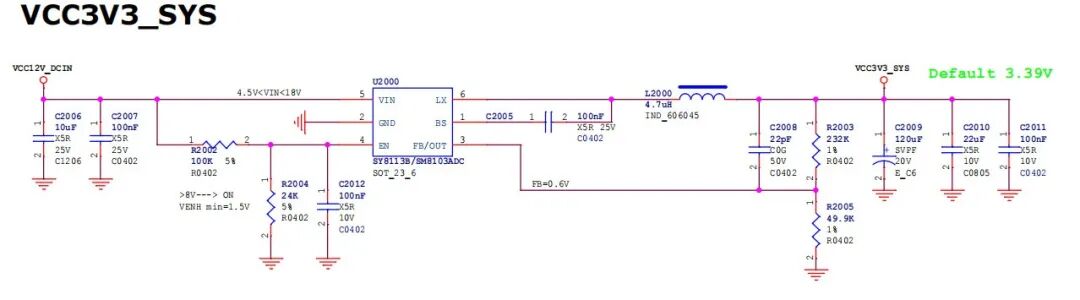

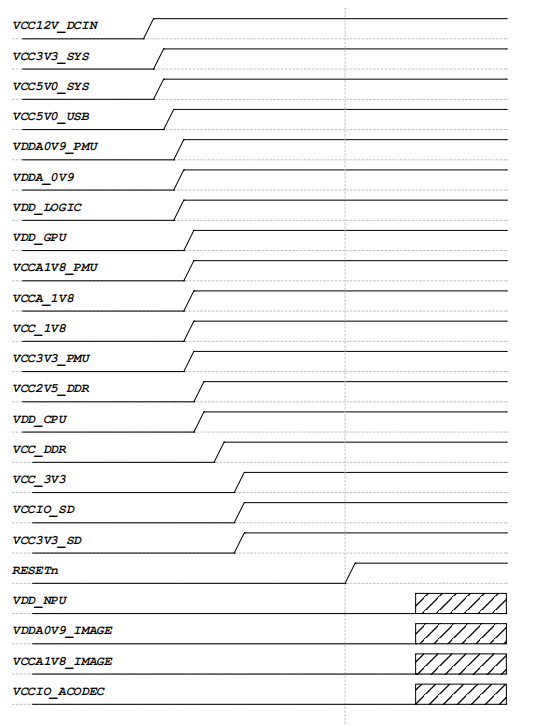

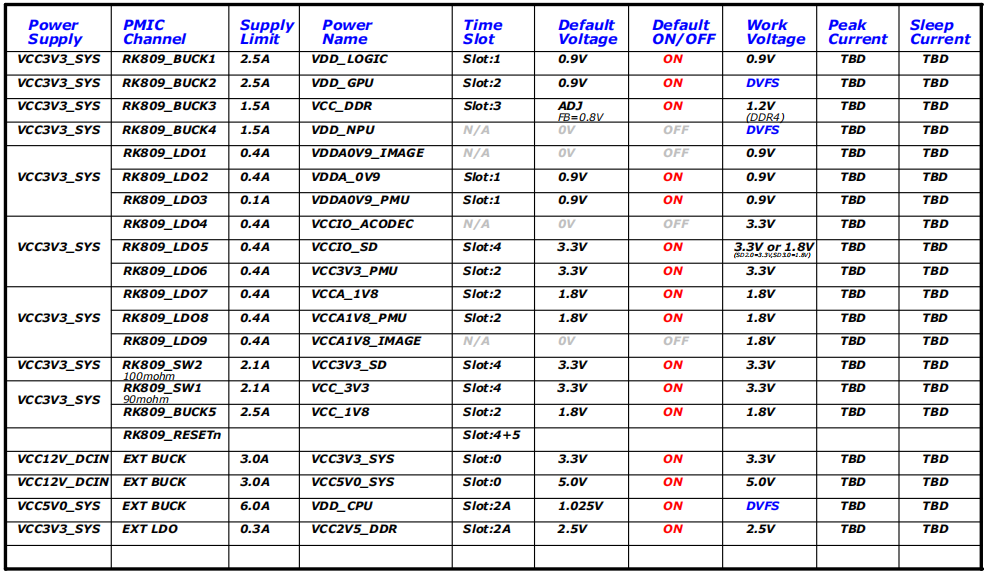

RK3568电源时序

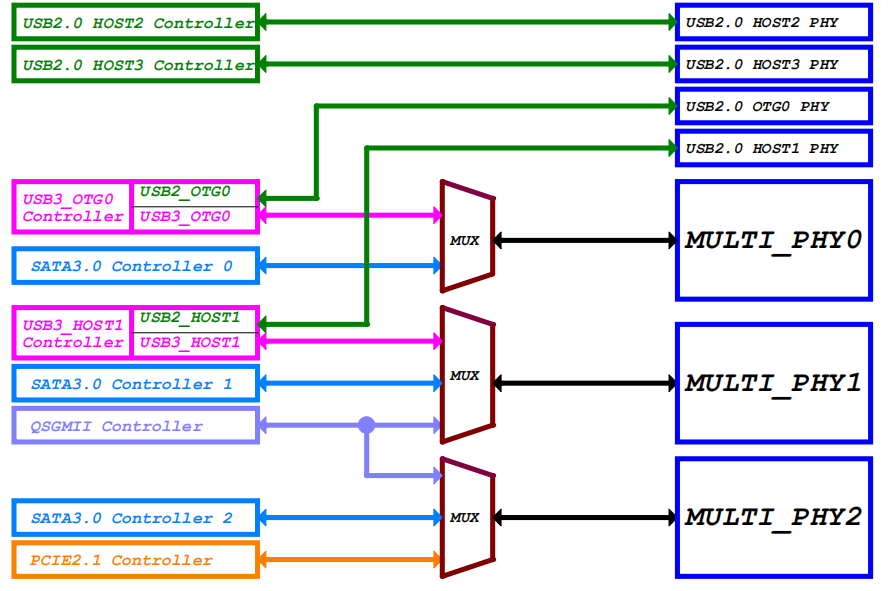

RK3568物理层接口

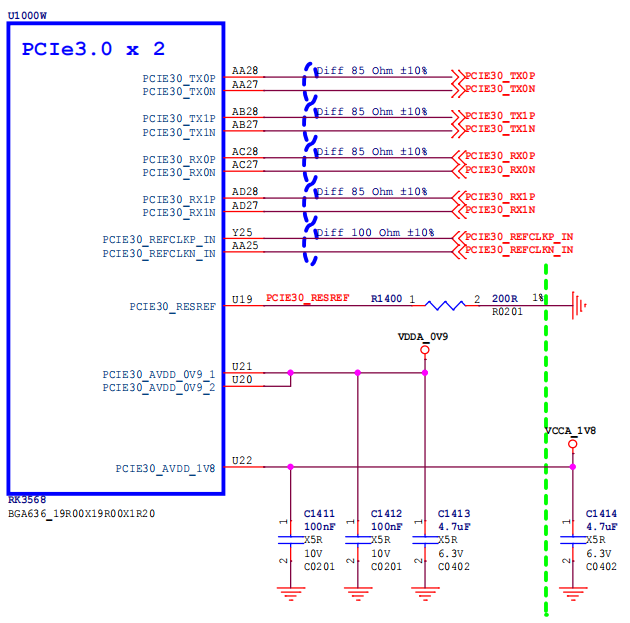

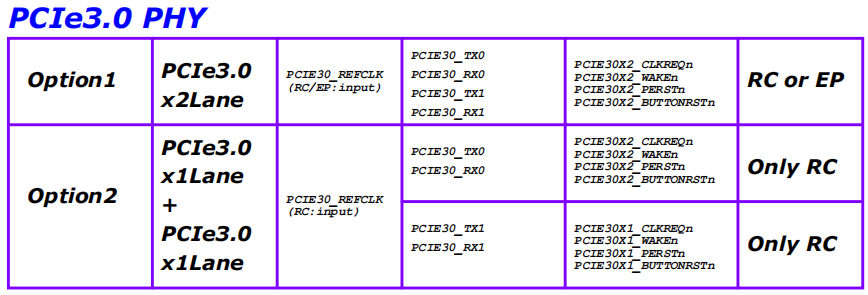

RK3568 Pcie接口
工作模式:Root Complex(RC)。
链路支持 2 lane 数据接口。
100MHz 时钟是由外挂时钟芯片提供的

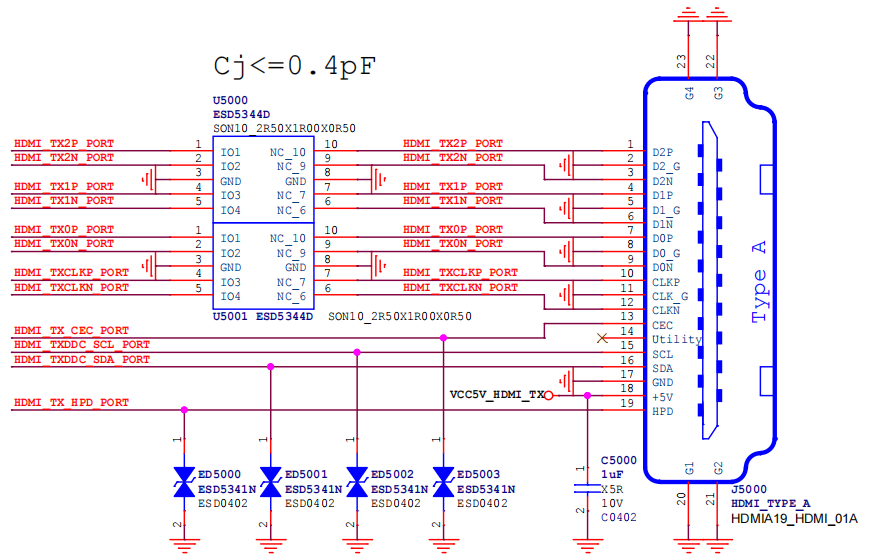

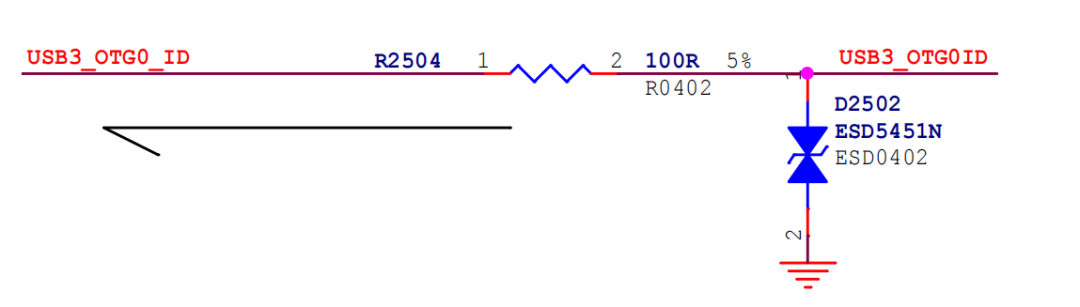

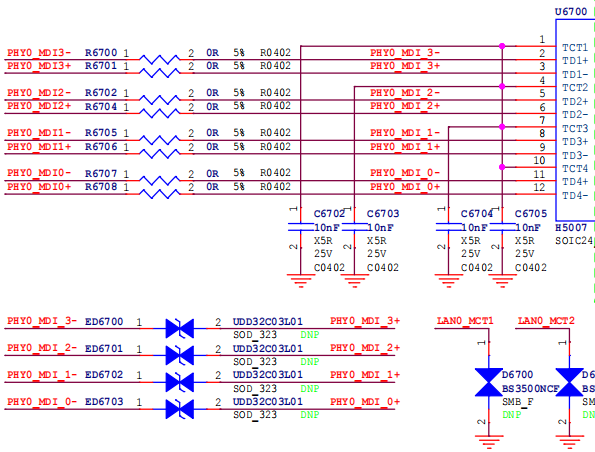

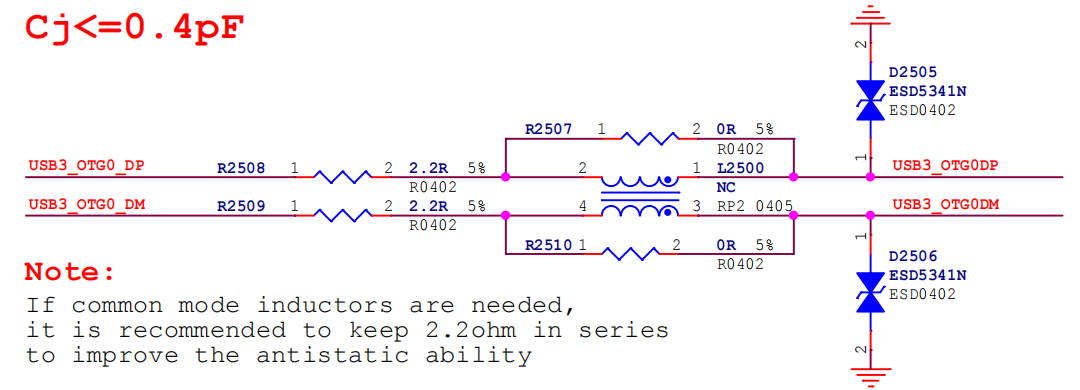

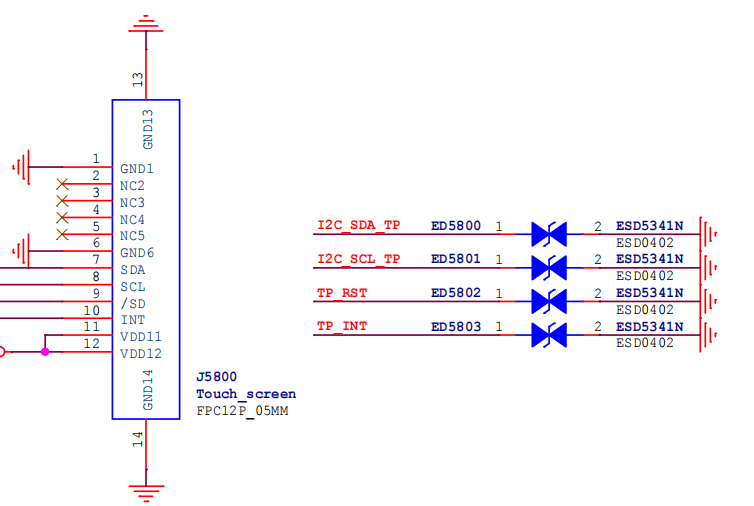

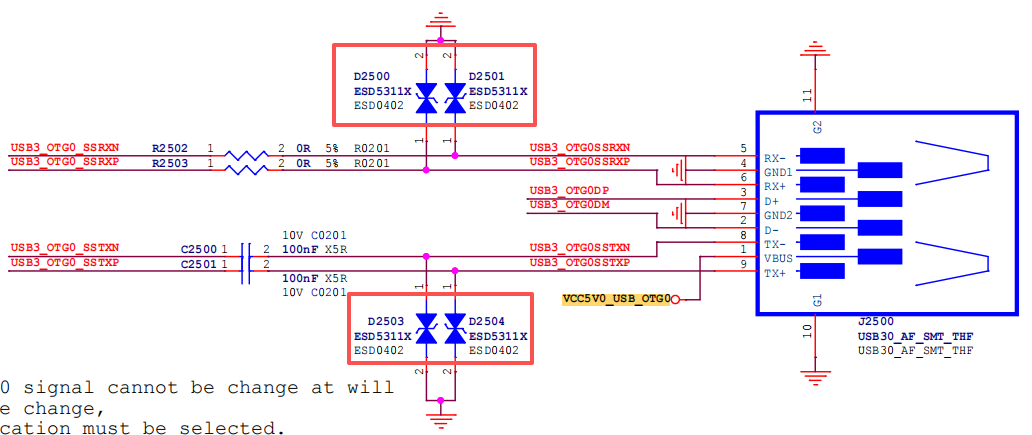

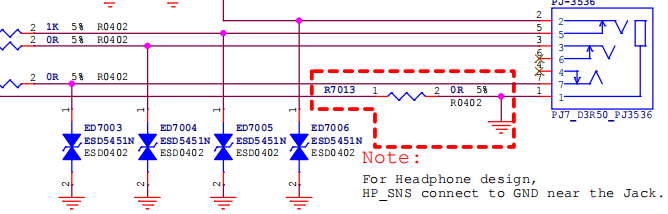

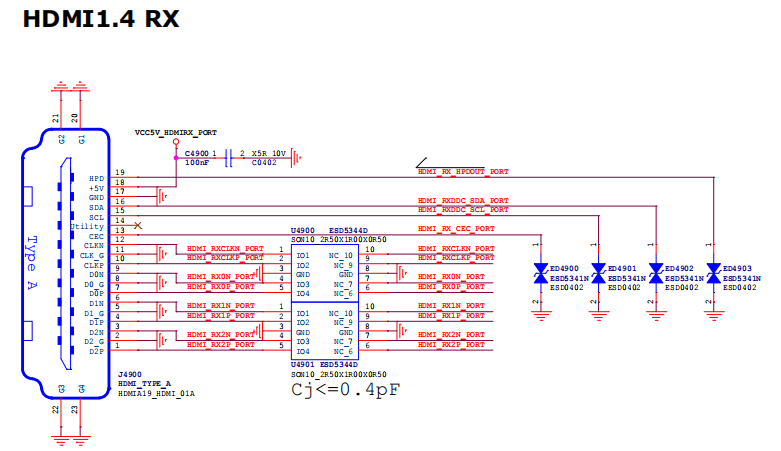

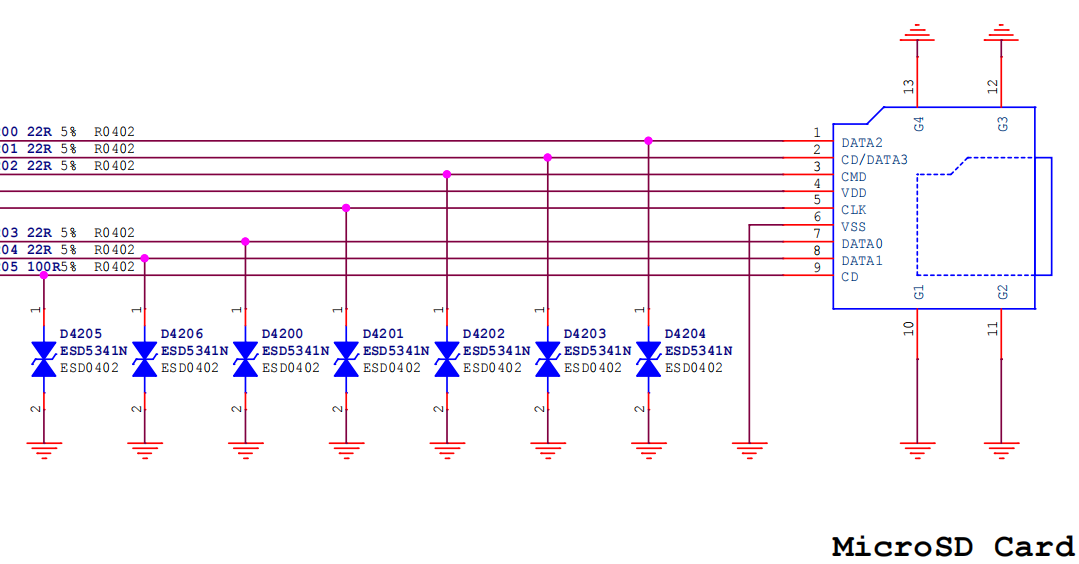

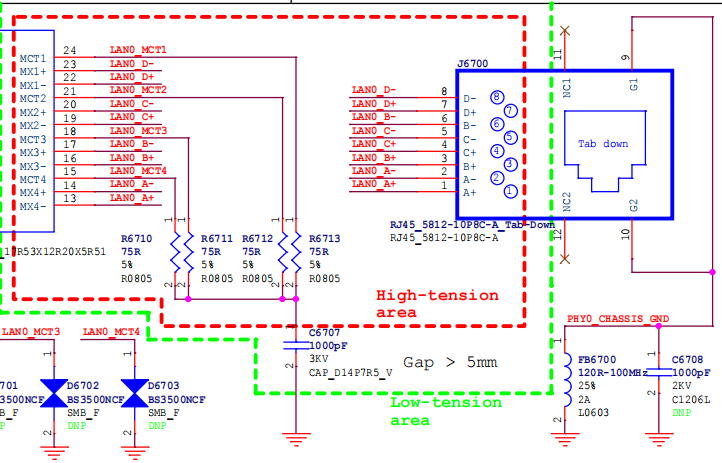

RK3568接口EMC防护

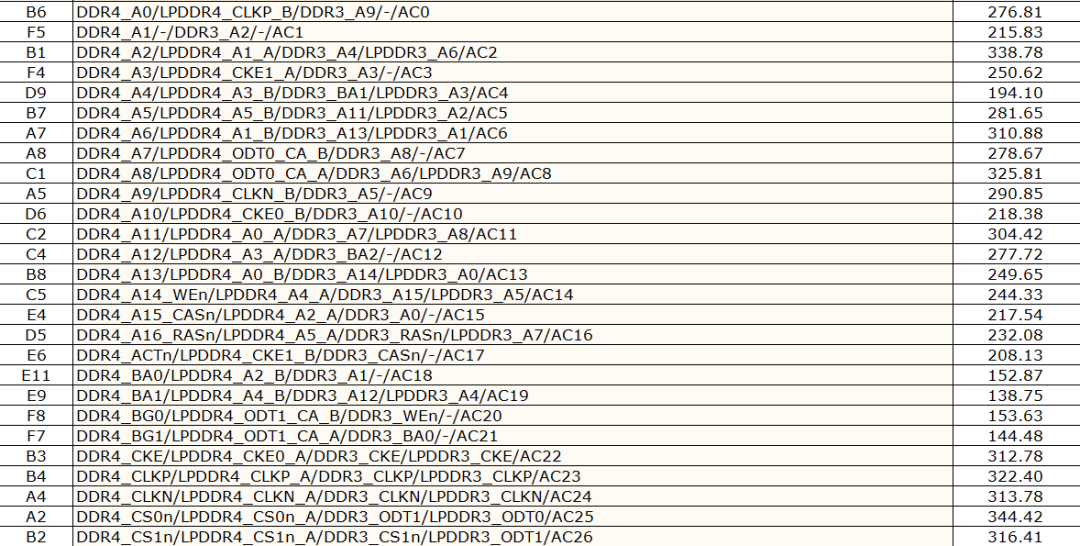

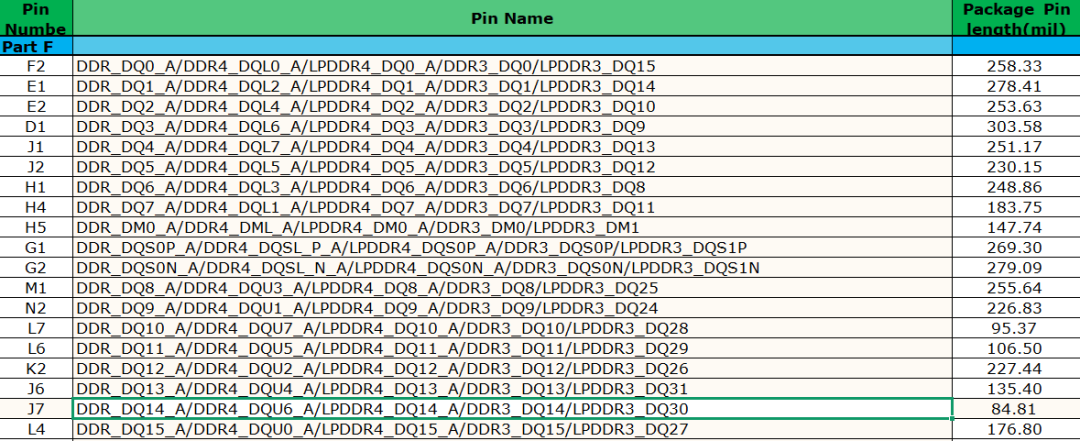

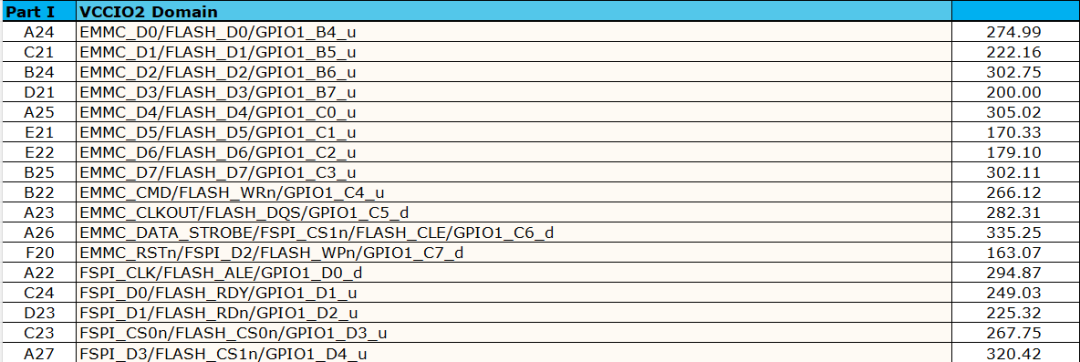

RK3568芯片内走线长度

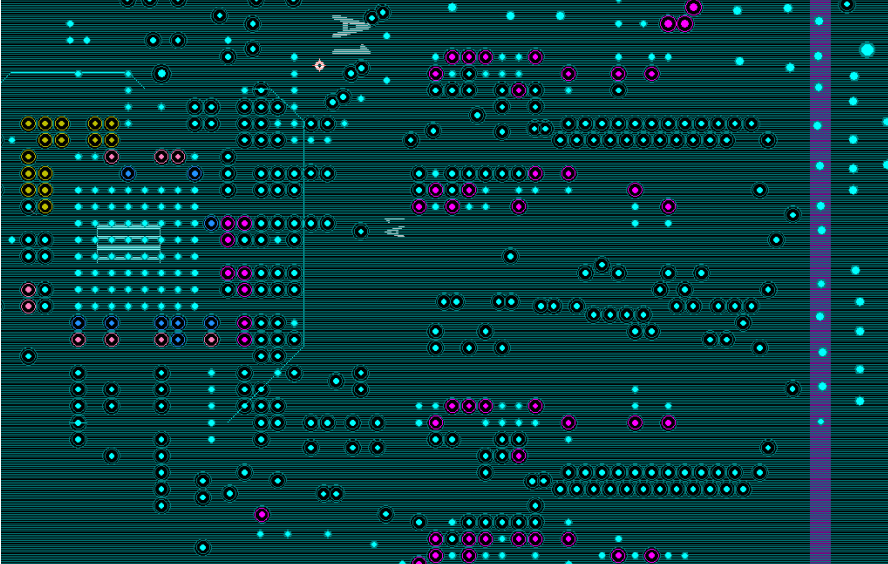

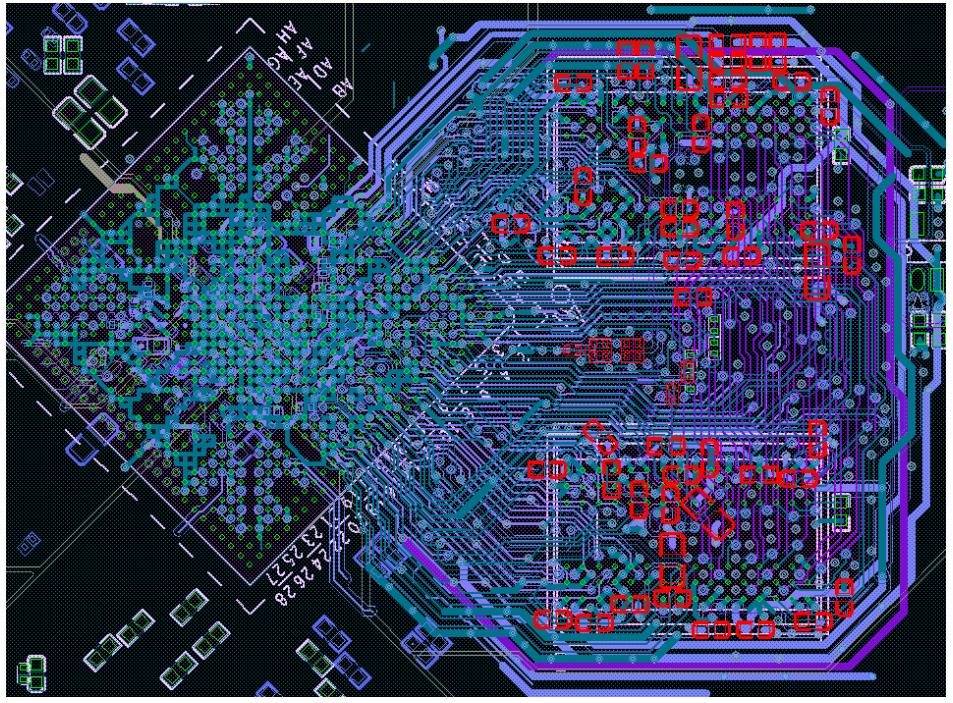

保证铺铜的完整性,保证电源/地完整性,会直接影响DDR性能及其提高DDR兼容性,按下图这种铺铜效果设计,RK发布提供的参考设计铺铜效果,电源/地未被分割图:

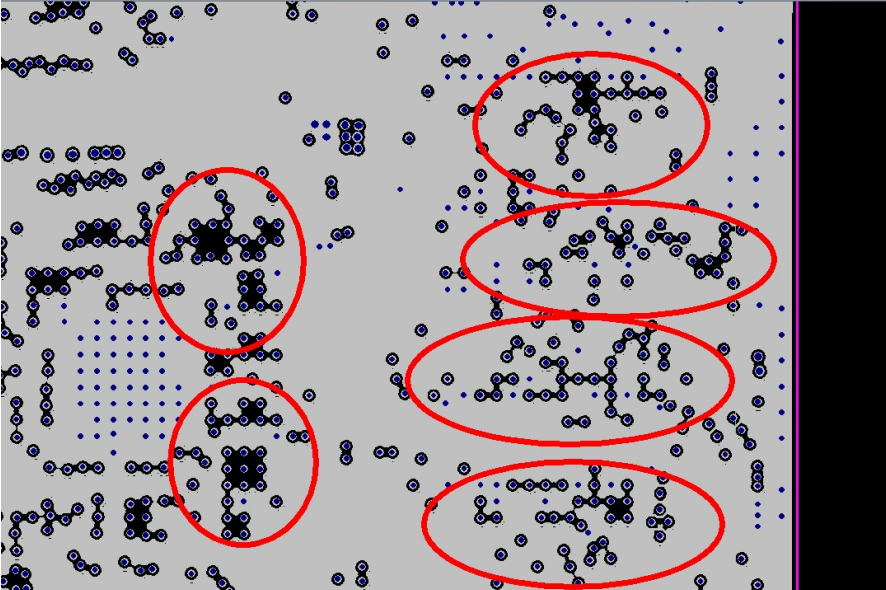

实际客户项目中我们DDR模板铺铜效果和一些出现问题的设计的铺铜效果对比图。出现问题设计的铺铜效果,电源/地被分割。机器出现的现象为随机死机或重启。
