【NVH科普-24】车身异响怎么治？从结构设计入手，把“滋滋哒哒”全赶跑

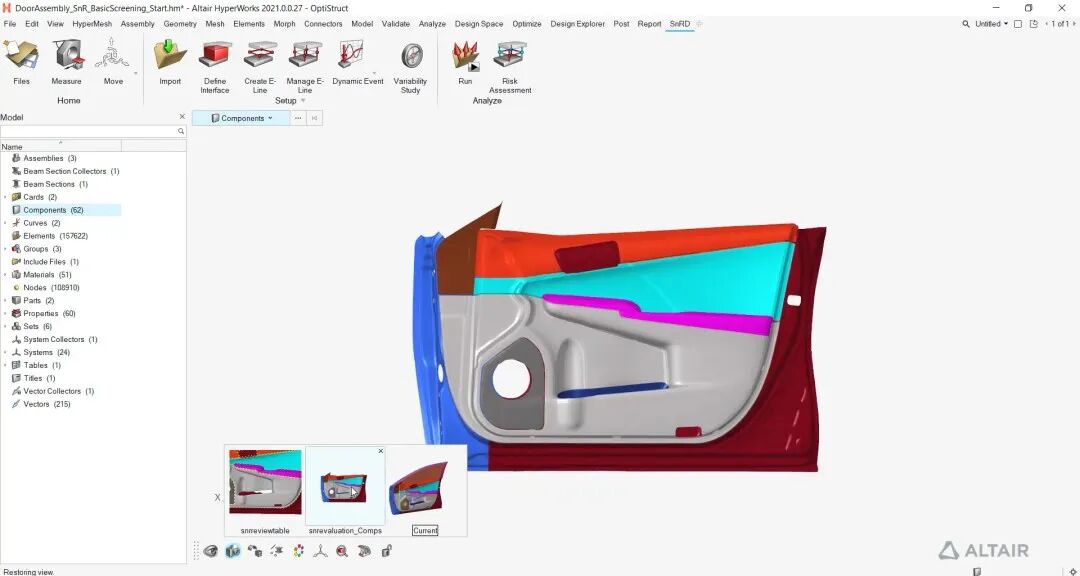

开车时的“咯吱、哒哒”异响，是最影响体验的“小毛病”——而车身异响的控制，核心是从结构设计阶段就“提前设防”，靠合理的刚度、振动控制，让部件“不碰撞、不松动”，目前常用altair的SnRD(Squeak and Rattle Director)进行异响分析。

一、车身异响的结构设计要点：从根源避免碰撞振动

要解决异响，得先搞清楚它的来源：大多是车身部件振动、碰撞或摩擦导致的。所以结构设计要抓住这几个关键点：

1. 1. 合理的车身刚度分布

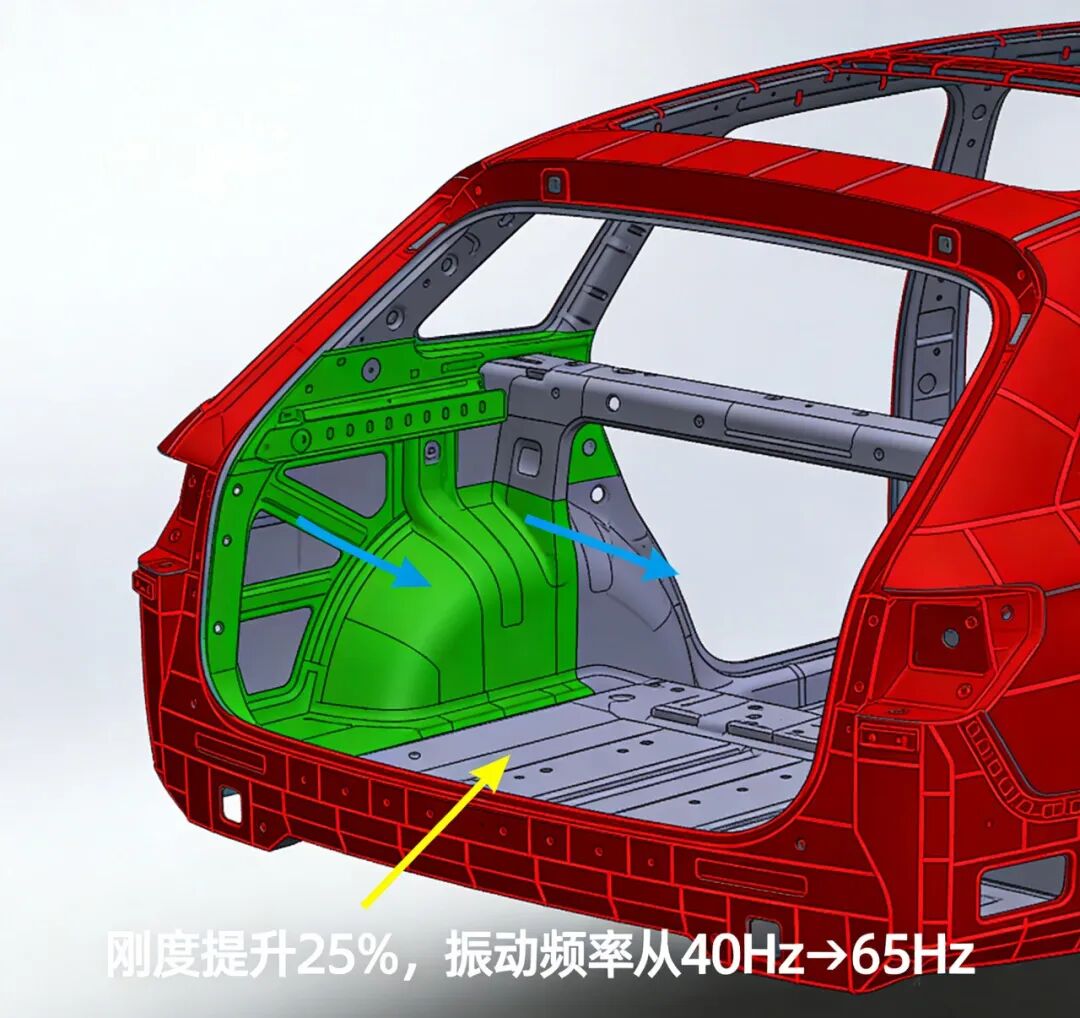

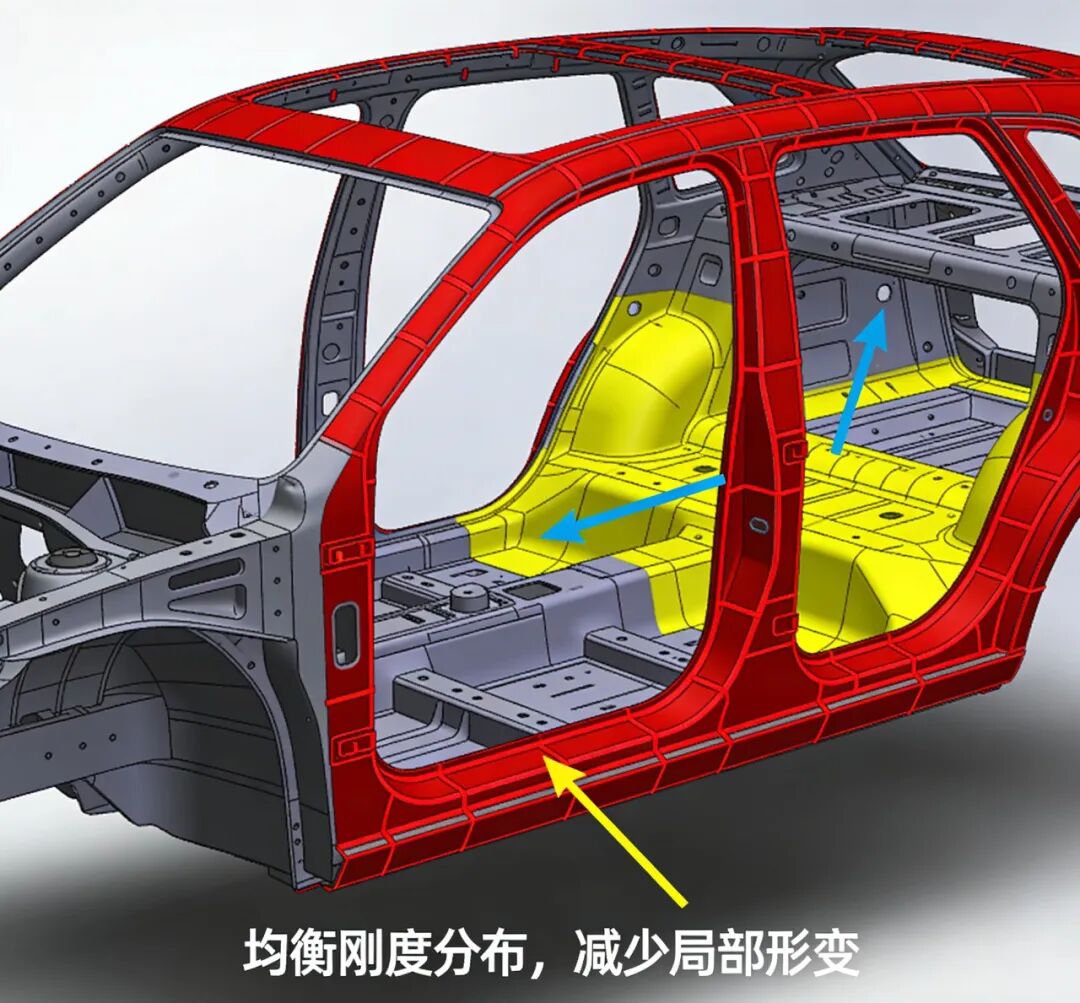

   车身整体刚度要“均衡”——可以通过车身扭转、弯曲刚度分析，让车身各部位的刚度匹配，避免局部变形过大，导致部件之间错位碰撞。
2.


3. 2. 足够的闭合件刚度
   车门、后备箱门这类“闭合件”，自身刚度要够强——如果门的刚度不足，行驶时容易“晃悠”，门和车身的锁扣、密封条就会碰撞产生异响。
4.


5. 3. 降低内饰接插件的振动

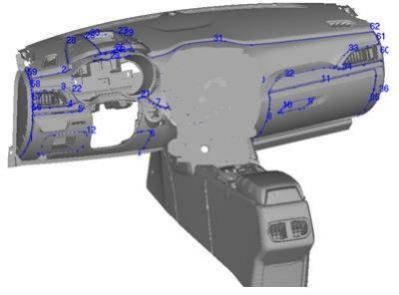

   这也是异响最直观的感受，驾乘舱众多内饰零件，内饰的按键、饰板接插件位置，要避开振动集中区（如图里的“IP异响分析”）——通过优化接插件的振动加速度，避免接插件松动产生“哒哒”声。
6.


7.
8. 4. 减小锁销和锁扣的相对位移
   车门锁、后备箱锁的锁销与锁扣，行驶时的相对位移要小（如图里的锁具相对位移测试图）——位移过大就会“磕碰”，产生“咔嗒”异响。
9.



二、这些设计怎么做？靠仿真+测试提前控风险

工程师不会等车造好才发现异响，而是靠这两步提前控制：

• • 仿真分析：用CAE模型模拟车身扭转、振动时的形变，提前优化刚度分布、闭合件结构；
• • 部件测试：单独测锁具、接插件的振动位移/加速度，确保关键部件的运动幅度在“无碰撞区间”内。

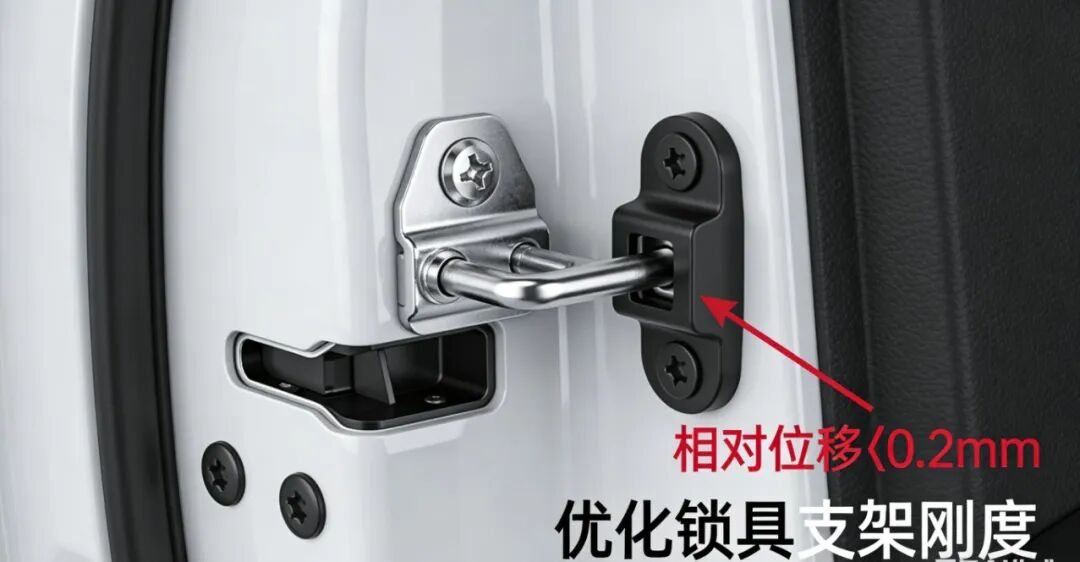

比如某款车初期车门异响，测试发现是锁销与锁扣的相对位移超过了0.5mm，工程师优化了锁具安装支架的刚度，把位移控制在0.2mm以内，异响直接消失。

三、核心逻辑：让部件“待在原位、不碰不晃”

车身异响的本质，是部件“没待在该待的位置”——要么是结构变形让部件错位，要么是振动让部件松动。而结构设计的核心，就是通过刚度、振动控制，让每个部件都“稳得住”，自然就没了异响。
