混频器作为射频系统的核心频率转换器件,其选型与设计直接决定了接收机/发射机的整体性能。本文系统阐述混频器的工作原理、关键参数及选型方法论,为射频工程师提供实用的设计指南。

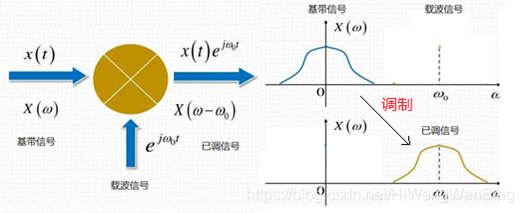

混频器是实现频率搬移的核心器件,广泛应用于无线通信、雷达、测试测量等领域。在接收通道中,它将射频信号下变频至中频;在发射通道中,则将基带信号上变频至射频频段。合理的选型与严谨的设计是确保系统性能、避免镜像干扰、优化线性度与灵敏度的关键。

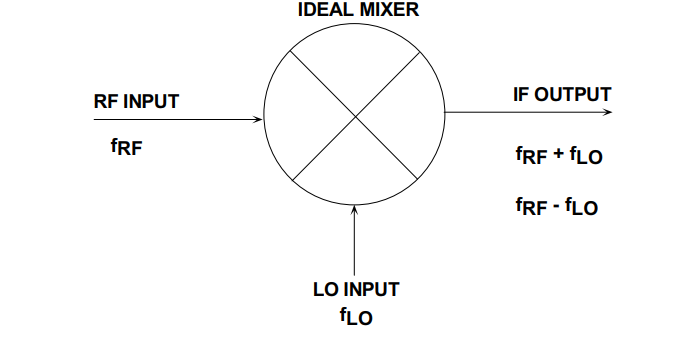

混频器基于非线性元件(二极管或晶体管)实现频率转换,理想输出为输入频率的和频与差频:
Acos(αt)×Bcos(βt)=2AB[cos(α+β)t+cos(α−β)t]

核心概念:
上变频器:采用和频作为中频(IF),用于发射通道
下变频器:采用差频作为中频,用于接收通道
注入方式:LO频率低于RF时为"低端注入",反之为"高端注入"


3.1 频率范围
定义:射频(RF)、本振(LO)、中频(IF)三个端口可正常工作并保持最优性能的频率区间。
选型要点:
确保RF/LO/IF频率范围覆盖系统需求
注意高低端注入对频率规划的影响
预留足够的设计裕量以应对温度漂移
3.2 功率电平与本振驱动
核心原则:本振功率应比射频信号高15-20 dB,以确保优良的混频性能和线性度。
设计考量:
本振功率:典型值+7 dBm至+23 dBm,功率越大,动态范围和线性度越好
射频输入功率:需远低于1 dB压缩点,通常回退10-15 dB以上
驱动一致性:确保LO驱动稳定,避免功率波动导致性能劣化
3.3 变频损耗
定义:输入射频功率与输出中频功率的差值,理想线性混频器理论值为6 dB(每个输出分量功率为输入的1/4)。
典型值:5-10 dB
优化策略:
选择低损耗二极管或FET混频器

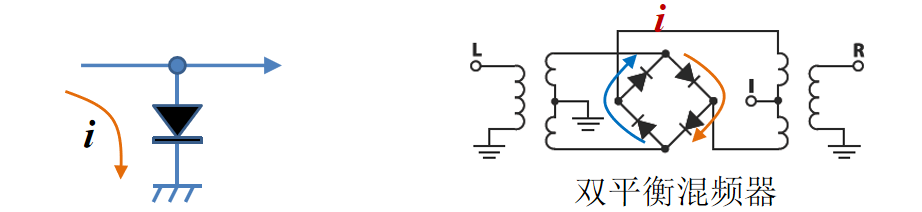

采用平衡或双平衡拓扑改善隔离度
考虑集成缓冲放大器的有源混频器

3.4 线性度指标
1 dB压缩点(P1dB):转换损耗比理想值增加1 dB时的输入功率,标志着线性区的上限。
三阶交调截点(IP3):表征互调失真性能,输入IP3越高,抗干扰能力越强。
设计准则:
工作功率电平应远低于P1dB(至少回退10 dB)
对于强干扰环境,优先选择IP3 > +20 dBm的混频器
注意IP3与LO驱动功率的正相关关系
3.5 隔离度
定义:各端口间的信号泄漏抑制能力,包括LO-IF、LO-RF、RF-IF隔离。
典型值:20-40 dB
工程意义:
LO-IF隔离差会导致本振信号泄漏到中频,影响后续电路
LO-RF隔离不良会引起本振辐射,干扰接收前端
高隔离度可简化滤波器设计,降低系统复杂度
3.6 噪声系数
单边带(SSB)与双边带(DSB):
由于镜像噪声的影响,SSB噪声系数比DSB高3 dB
接收机设计需关注SSB噪声系数,直接影响灵敏度
选型建议:
低噪声应用(如卫星通信)选择NF < 10 dB的混频器
优先考虑集成镜像抑制功能的器件

4.1 需求分析
明确系统架构:接收/发射/收发双工
确定频率规划:RF/IF/LO频率及带宽
评估信号环境:输入信号动态范围、干扰强度
制定性能目标:灵敏度、线性度、功耗、成本
4.2 参数权衡与筛选
优先级排序:
频率范围:必须满足,首要筛选条件
线性度:根据干扰环境确定P1dB和IP3要求
噪声系数:决定接收灵敏度
变频损耗:影响链路预算和增益分配
隔离度:影响滤波复杂度和系统稳定性
成本与功耗:工程实现的最终约束
4.3 镜像抑制设计

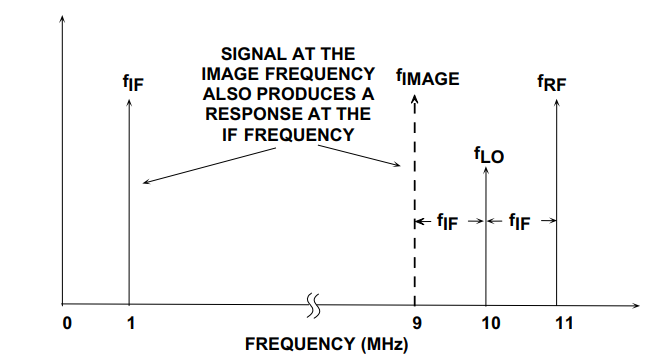

问题本质:镜像频率信号会与目标信号产生相同的中频,造成干扰。
解决方案:

频率规划:优化IF频率,使镜像频率远离RF通带
滤波器前置:在混频器前加镜像抑制滤波器(IR Filter)
镜像抑制混频器:采用正交混频架构(如Hartley或Weaver结构),通过相位抵消实现镜像抑制
4.4 匹配网络设计
阻抗匹配:混频器各端口通常匹配至50Ω,需确保:
RF/LO端口驻波比<1.5:1
IF端口根据中频滤波器要求匹配
采用微带线或集总元件实现宽带匹配
4.5 PCB布局要点
本振信号:保持走线短且屏蔽良好,避免辐射
端口隔离:RF/LO/IF走线物理隔离,必要时加屏蔽腔
接地设计:采用大面积接地平面,降低寄生电感
电源去耦:每个电源引脚加π型滤波,抑制高频噪声

问题现象 | 可能原因 | 解决方案 |
变频损耗过大 | LO驱动不足、阻抗失配 | 提高LO功率,优化匹配网络 |
互调失真严重 | 输入信号过强、IP3不足 | 降低输入功率,选用高IP3器件 |
本振泄漏高 | 隔离度不足、布局不佳 | 选择高隔离度混频器,改善PCB布局 |
镜像干扰 | 滤波器抑制不足 | 优化频率规划,增强镜像抑制滤波器 |
噪声系数恶化 | 镜像噪声、匹配不良 | 采用SSB噪声系数优化设计,改善匹配 |

混频器的选型与设计是一个多参数权衡的系统工程,需要工程师在频率范围、线性度、噪声、损耗与成本之间找到最佳平衡点。遵循"需求分析→参数筛选→架构优化→仿真验证→实测迭代"的完整流程,结合本文提供的设计指南,可显著提升射频系统的整体性能。
核心设计原则:
频率规划先行,规避镜像干扰
本振驱动充足,保障线性度
功率电平回退,避免非线性失真
隔离度与匹配并重,确保系统稳定
