射频开关基础知识与选型指南

一、基本原理与关键参数

射频开关的本质是通过改变电路连接状态，控制高频信号在不同通道间的传输路径。其工作原理建立在阻抗匹配和信号通断两个核心概念之上：

导通状态：信号路径实现阻抗匹配，确保信号以最低损耗传输

断开状态：路径阻抗趋于极大值，有效阻断信号并保证通道间隔离

衡量射频开关性能的五大核心参数包括：

频率范围：决定适用频段

插入损耗：导通状态下的信号衰减（越低越好）

隔离度：断开状态下的信号隔离能力（越高越好）

切换速度：状态转换所需时间

功率容量：可承受的最大信号功率

二、射频开关的分类与工作原理

按工作原理分类

机械式射频开关

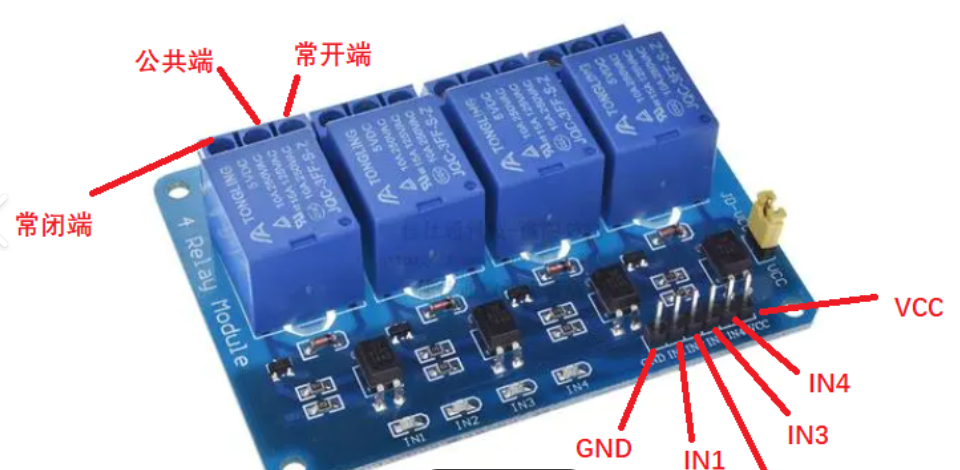

通过电磁继电器等物理触点实现信号路径的机械连接，代表传统高功率解决方案。

性能优势：

极低插入损耗（<0.1 dB @ 18 GHz）

超高隔离度（>90 dB @ 1 GHz）

千瓦级高功率承载能力

固有局限：

寿命有限（约百万次操作）

切换速度较慢（毫秒级）

体积相对较大

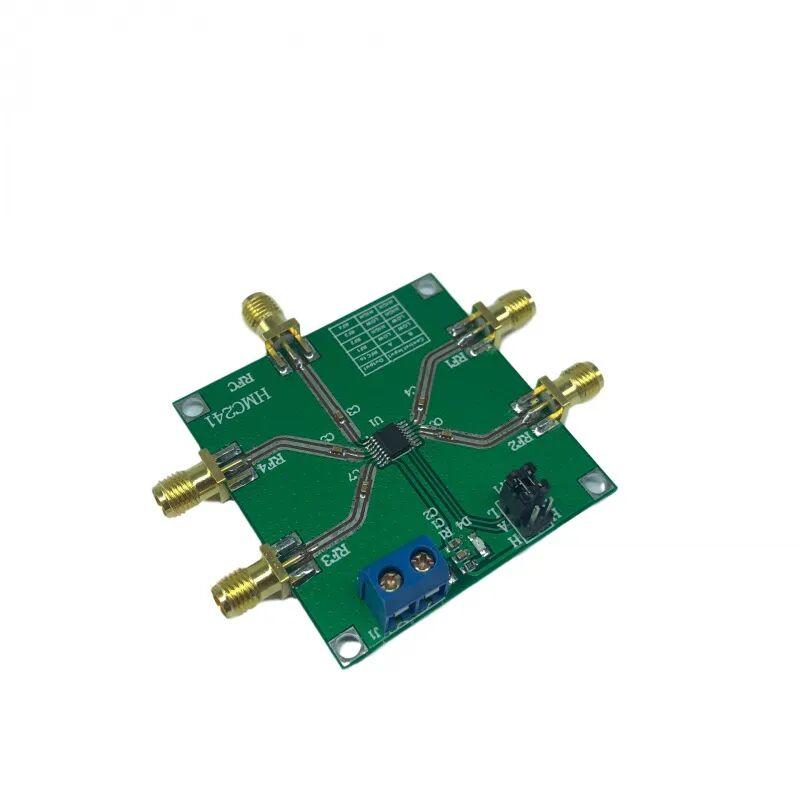

固态射频开关

实现技术 ：

PIN二极管开关 ：利用正向偏置导通、反向偏置截止的特性；

FET开关 （如GaAs、CMOS）：通过栅极电压控制导通/关断。

特点 ：

高速切换 （纳秒级）；

长寿命 （无机械磨损）；

体积小 ，适合集成电路；

功率容量低 （通常<1 W）；

插入损耗较高 （0.5~2 dB @ 6 GHz）。

应用场景 ：通信设备（手机、卫星）、高速测试系统。

选型关键考量

三、射频开关的实现技术

1. 机电开关实现要点

依赖精密机械触点设计，驱动方式包括电磁驱动和压电陶瓷机构。工程应用中需特别注意热切换（带电操作）与冷切换（断电操作）对触点寿命的影响，热切换会显著缩短机械寿命。

2. 固态开关实现路径

FET开关：基于CMOS或GaAs工艺制造，通过栅极电压控制沟道导通与关断，支持真正的纳秒级切换速度，是现代移动通信前端模块的主流选择。

PIN二极管开关：利用PIN二极管独特的偏置特性：

正向偏置：I层注入载流子，阻抗降至1-10Ω，信号顺利通过

反向偏置：I层形成耗尽区，阻抗高达10kΩ以上，有效阻断信号

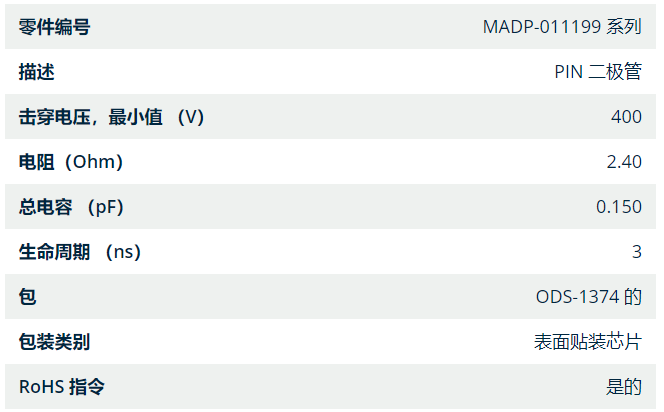

四、PIN特性参数及仿真

通过改变PIN二极管的偏置状态控制射频信号路径：

正向偏置 ：
I层注入载流子，呈现低阻抗（约1-10Ω） ，允许射频信号通过。

反向偏置 ：
I层形成高电阻区，呈现高阻抗（约10kΩ） ，阻断信号传输

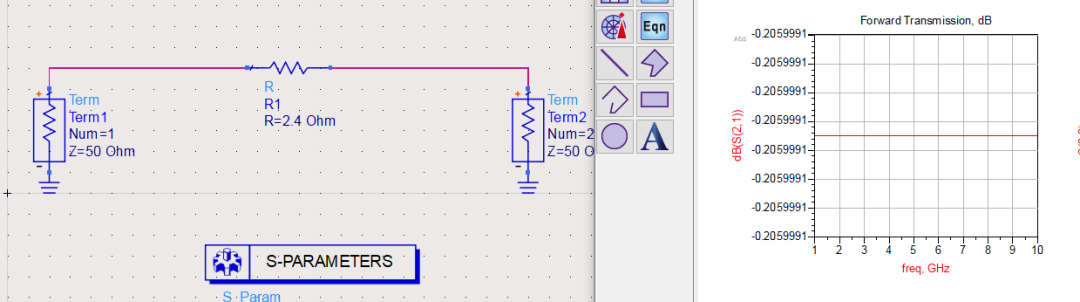

插损

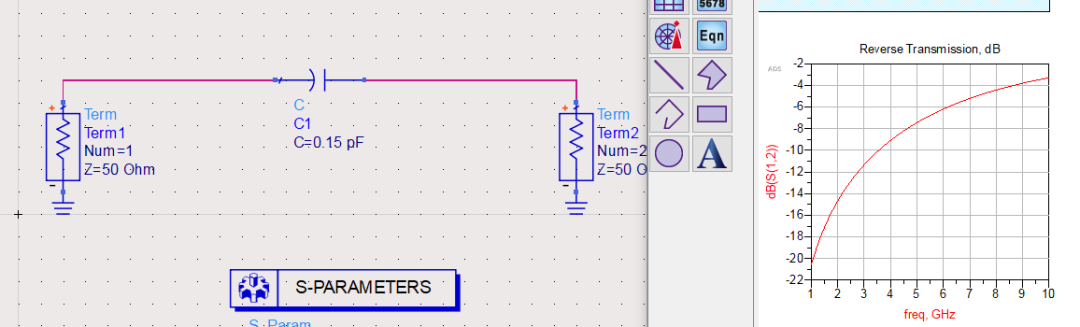

隔离

五、工程选型决策框架

第一步：明确应用边界条件

功率电平判断：

1W优先考虑机械式

<1W可自由选择，固态开关为优选

切换速度要求：

微秒级以上：机械式

纳秒级：必须采用固态方案

频率范围确认：

毫米波（>60 GHz）：倾向机械式

微波频段：二者均可

第二步：权衡性能与成本

测试测量场景：优先选择机械式，利用其低损耗、高隔离优势保证测试精度

大规模商用产品（如手机、IoT设备）：固态开关凭借小体积、低成本和高可靠性成为不二之选

卫星通信：对功耗敏感的星载设备倾向固态方案，地面站高功率部分采用机械式

第三步：环境适应性验证

温度循环：机械式需评估触点材料疲劳

振动冲击：固态开关无机械结构，可靠性更高

长期储存：机械式存在触点氧化风险

六、典型应用场景匹配

机械式开关适用领域：

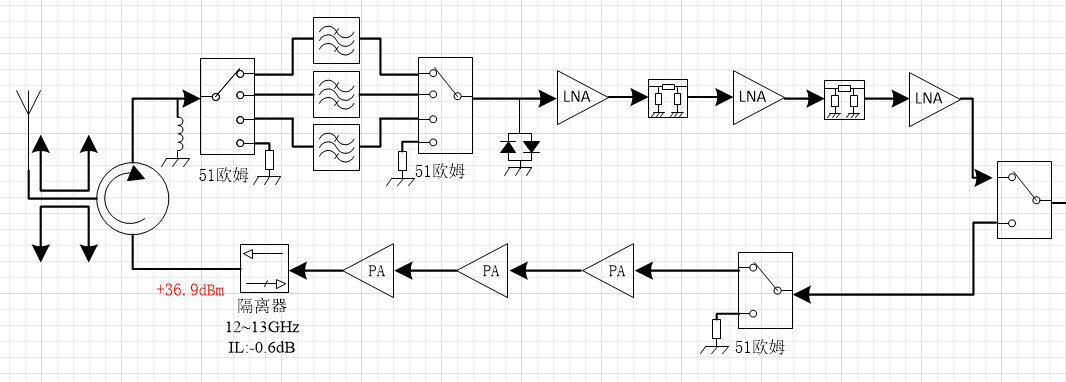

雷达系统发射/接收切换

基站射频前端大功率路径选择

实验室精密测试与测量设备

广播电视发射机

固态开关适用领域：

智能手机天线调谐与频段切换

卫星通信多波束选择

高速自动测试设备（ATE）

相控阵雷达T/R组件
