解决SUV车内低频轰鸣声：从精准诊断到轻量化CBS方案的5dB降噪突破
问题描述：30Hz轰鸣声的困扰
在粗糙路面以60km/h匀速行驶时，车内前排出现低频压耳噪声，严重时甚至引起耳朵疼痛。通过专业设备采集数据，分析发现噪声峰值集中在30Hz附近。

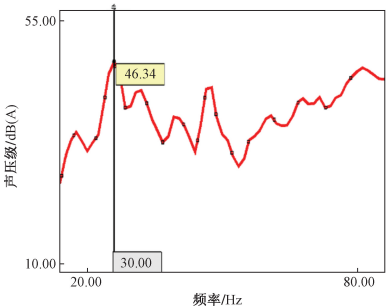

图1 粗糙路面匀速60km/h行驶时车内主驾人耳处路噪测试频谱曲线
精准诊断：系统化排查锁定尾门模态
对于车内低频轰鸣声问题，精准定位是成功解决的一半。工程师采用了一套系统性的诊断流程，其思路与方法值得NVH工程师借鉴。
1. 传递路径分析：由源及果，逐级排除
轰鸣声源于路面激励，传递路径为：轮胎→悬架→车身结构→车内空腔。团队逐一排查：
激励源（轮胎）排查：更换不同规格轮胎改变固有频率，发现问题依旧，排除轮胎影响
传递路径（悬架）排查：分析发现悬架跳动模态约13Hz，与30Hz问题频率相距甚远，排除悬架影响在排除轮胎和悬架后，确认车身是问题部件。
2. 车身模态测试：锁定“共振”嫌疑部件
进行整车状态下的车身模态测试，获取各部件的模态频率与振型。测试结果显示，尾门的呼吸模态及外板中间弯曲模态频率为30.09Hz，与问题频率高度吻合。

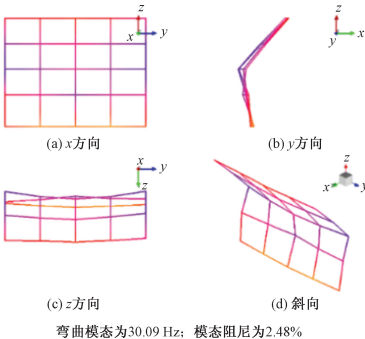

图2 整车状态下尾门测试模态振型图（尾门呼吸及外板中间弯曲模态）
3. 实车验证：快速验证诊断结果
通过简便的实车试验进行验证：
改变约束验证：调整尾门限位块高度，主观感受无明显改善
附加质量验证（关键步骤）：在尾门外板中间附加临时质量块，30Hz峰值下降5dB，主观感受明显改善这一决定性证据锁定了尾门为问题部件。
仿真验证：NTF分析锁定优化目标
建立整车有限元模型，仿真结果与实测数据高度一致。噪声传递函数分析发现，尾门到驾驶员位置的声压级在30Hz处超标6dB，目标值需降至78dB以下。

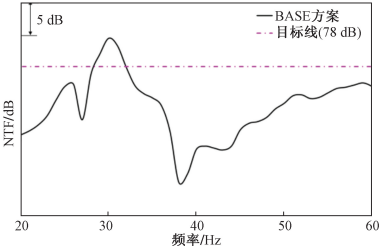

图3 尾门到车内主驾外耳NTF（BASE方案）及目标值
创新方案：CBS轻量化加强件脱颖而出
传统吸振器方案虽能降噪，但会导致尾门增重3kg，影响关门体验并增加开发成本。团队提出复合材料车身加强件方案，通过在尾门弱点处加装支架，仅增重0.4kg即可提升刚度。

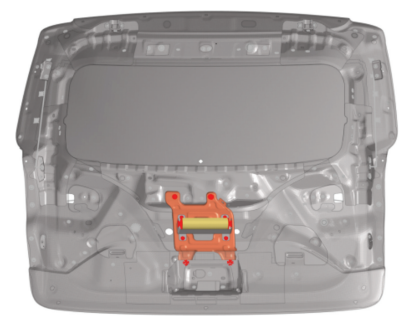

图4 尾门内外板位置增加动态吸振器
仿真对比显示，CBS方案的NTF优化效果与吸振器一致，均能使30Hz处声压级达标。

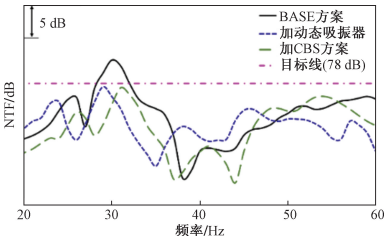

图5 多种方案下的NTF曲线
等效声功率验证：CBS方案可行性十足
通过等效辐射声功率分析，CBS方案在30Hz处使尾门板件的振动辐射能量降低6dB，进一步证实其有效性。
实车测试：主观与客观双优
安装CBS样件后，实车路测显示主观评价明显改善，客观数据证实30Hz附近声压级下降5dB，问题得到彻底解决。

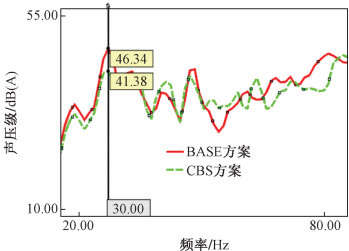

图5 粗糙路面匀速60km/h实车实施CBS优化方案前后车内主驾人耳处声压频谱曲线
结语
这一案例展示了如何通过系统化的测试与仿真结合，高效解决车内低频轰鸣声问题。CBS方案以轻量化、低成本的优势，为汽车NVH性能优化提供了新思路，其精准的诊断方法论对相关工程师具有重要的实践指导价值。
启示录：在汽车NVH问题解决中，建立清晰的排查路径，结合创新材料应用，才能真正实现性能、成本与开发周期的完美平衡。
【本文基于《某SUV车内低频轰鸣声的分析与控制》技术论文整理】
来源：汽车NVH云讲堂
