一、核心原理与基础架构
锁相环本质是一个负反馈控制系统，通过动态调整振荡器频率/相位，使输出信号与参考信号保持同步。锁定状态下满足：F_out = N × F_ref（N为反馈分频比）。

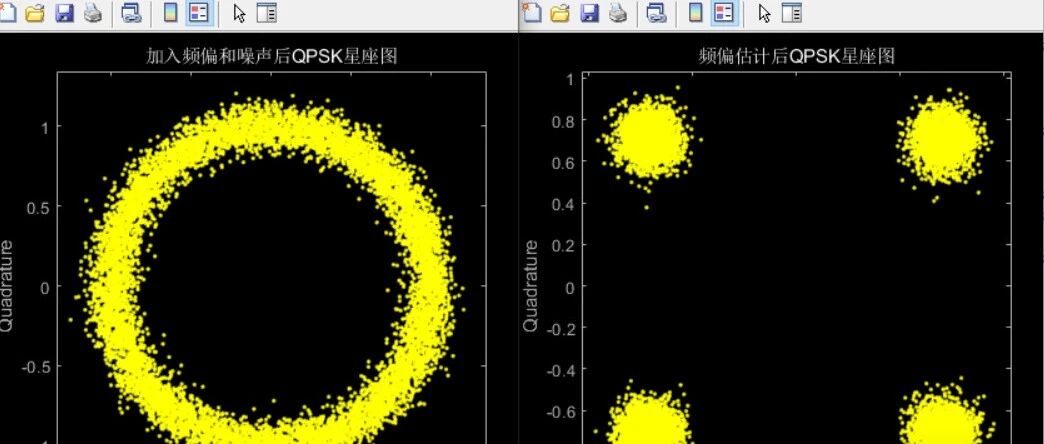

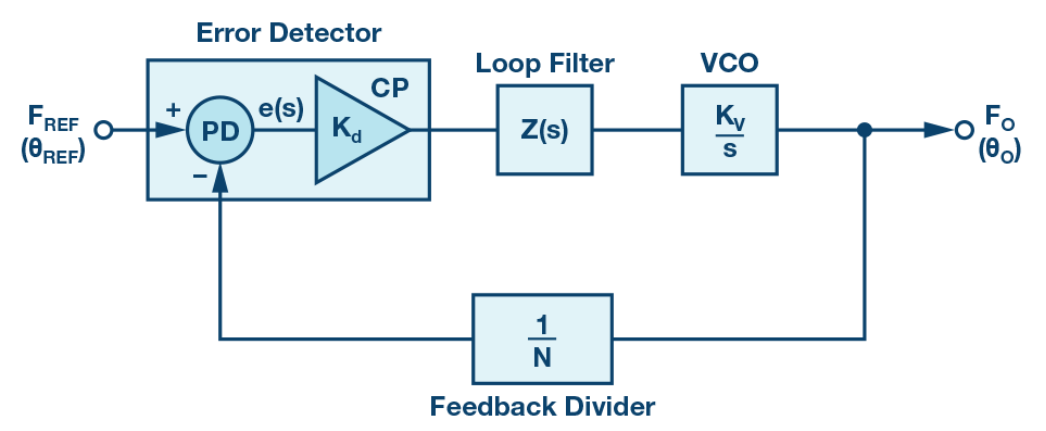

1. 四大核心模块
鉴频鉴相器（PFD）：检测参考信号与反馈信号的相位差，输出"上/下"脉冲
电荷泵（CP）：将相位误差转换为电流脉冲，I_cp持续时间和极性反映相位差大小
环路滤波器（LPF）：积分电流生成平滑的VCO调谐电压（关键参数：带宽、相位裕度）
压控振荡器（VCO）：电压-频率转换，核心指标为相位噪声和调谐灵敏度K_v
2.架构演进

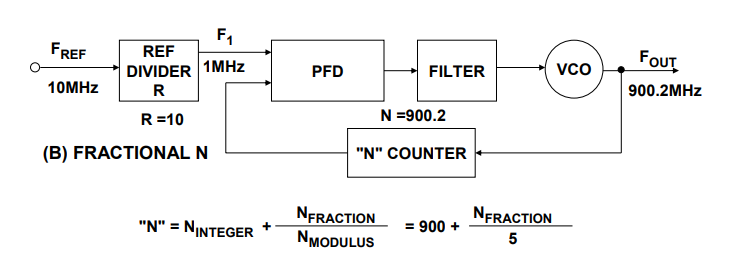

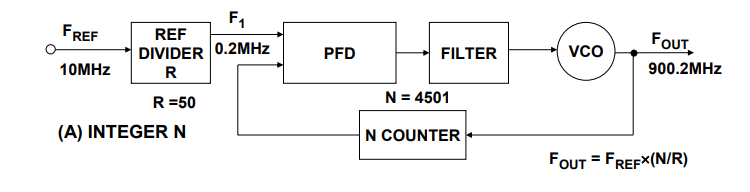

架构类型 | 整数N PLL | 分数N PLL |
分频比 | 严格整数 N | N = N_int + N_frac/MOD |
频率分辨率 | 等于F_ref | 可达F_ref/MOD |
相位噪声 | N值大时噪声恶化严重（20logN） | 高PFD频率下噪声更优 |
杂散特性 | PFD频率及其谐波 | 小数杂散、Δ-Σ调制噪声 |
适用场景 | 固定频率、大步进 | 小信道间隔（<200kHz） |
二、关键参数详解与选型权衡
1. 相位噪声
计算公式：L_total = FOM + 10log(F_pfd) + 20log(N)
带内噪声（<环路带宽）：由参考源、电荷泵主导，低N值和高I_cp可改善
带外噪声（>环路带宽）：由VCO相位噪声主导，高Q值VCO是关键
优化措施：
增大鉴相频率（减小N）
提高电荷泵电流
缩小环路带宽（抑制带内噪声）
选用低噪声OCXO/TCXO参考源
2. 杂散抑制
主要来源：
整数PLL：PFD频率及其谐波（f_spur = n×F_pfd）
分数PLL：小数边界杂散（f_spur = F_pfd/DEN × k）
非线性：电荷泵电流失配、电源耦合
抑制策略：
频率规划：调整F_ref使目标频率远离整数边界
环路滤波：提高阶数（3阶以上）、缩小带宽（
布局隔离：模拟/数字电源分离，VCO独立屏蔽

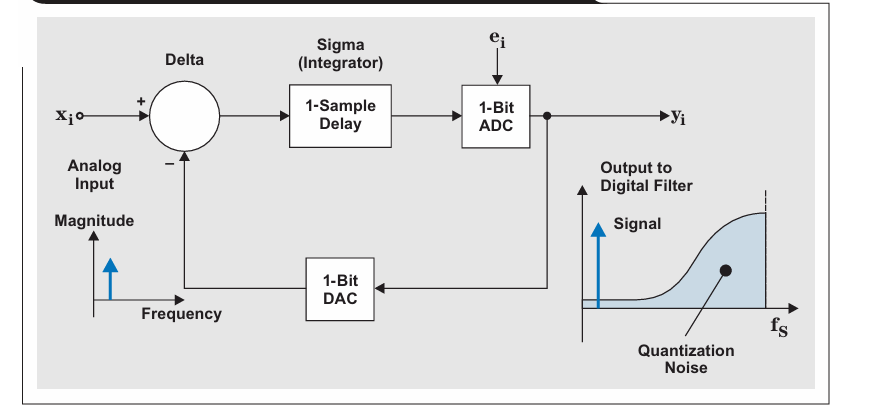

调制技术：启用Δ-Σ调制器将小数据散能量转为噪声
3. 锁定时间
经验公式：LT ≈ (10-20) / BW （45°-48°相位裕度下）
加速锁定方法：
增大环路带宽：但会降低杂散抑制，需权衡
提高鉴相频率：加快充放电速度
快速锁定芯片：如ADF4193（GSM基站20μs锁定）
乒乓双PLL架构：无缝切换频率
配置时间：SPI加载时间 = (位数×寄存器数)/CLK_speed + 稳定时间

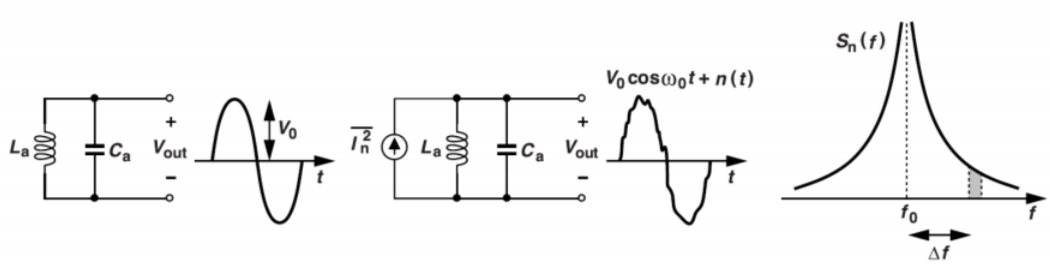

4. VCO选型要点
调谐范围：中心频率应在调谐曲线中点，避免工作在极限电压
推频效应（Pushing）：电源纹波导致频率漂移，需低噪声LDO（<10nV/√Hz）
拉频效应（Pulling）：负载变化影响频率，输出加缓冲器隔离
相位噪声：LC-VCO优于Ring-VCO，高Q值电感是关键
三、选型决策树
场景1：固定频率/时钟净化
推荐：整数N PLL
优势：相位噪声最优、成本低、设计简单
关键：选择F_ref为输出频率的整数因子（N最小化）
示例：1GHz时钟输出，采用100MHz参考，N=10
场景2：小信道间隔（<200kHz）
推荐：分数N PLL
优势：高PFD频率降低带内噪声，分辨率精细
挑战：小数杂散管理，需ADISimPLL仿真优化
示例：GSM系统1.8GHz输出，200kHz步进，F_pfd=13MHz，N=138+FRAC/65
场景3：快速跳频通信
推荐：专用快速锁定PLL或双PLL架构
要求：锁定时间<20μs，带宽需足够宽
技巧：避免控制电压在0V或Vp附近，工作在VCO调谐范围中点
场景4：高速ADC/DAC时钟
推荐：低抖动PLL + 高性能VCO
指标：集成抖动<100fs（12位ADC）
设计：PLL带内噪声与VCO噪声在环路带宽处最优交叉
四、工程实践要点
1. 参考源选择
类型 | 稳定度(ppm) | 相噪@10kHz | 适用场景 |
TCXO | ±0.1~±5 | -150dBc/Hz | 大多数通信系统 |
OCXO | ±0.0005~±0.01 | -150dBc/Hz | 高精度仪器 |
VCXO | ±1~±50 | - | 需微调场景（注意带宽<200Hz） |
注意：参考信号转换速率需满足芯片要求（如ADF4106需>22.6V/μs）

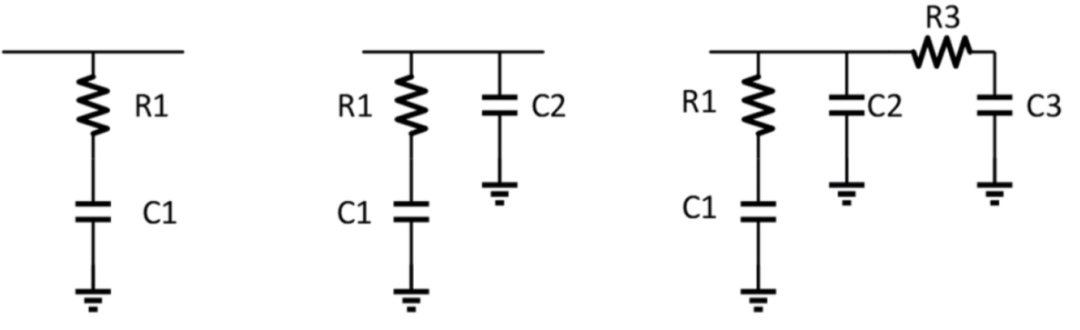

2. 环路滤波器设计
拓扑：优先无源3阶，有源仅用于VCO电压超出Vp范围
带宽：≤ F_pfd/10（保证稳定性）
相位裕度：45°-60°（避免峰值）
元件：高精度RC（误差≤1%），低DA电容（聚丙烯）
3. PCB布局黄金法则
电源隔离：AVDD/DVDD分开，VCO电源用低噪声LDO
元件靠近：滤波器电阻电容紧邻PLL芯片
信号完整：REFIN/RFIN端接50Ω，避免并联过大电容
屏蔽隔离：VCO模块独立屏蔽盒，远离数字电路
地平面：VCO下方地平面无大电流/强脉冲穿越
4. 调试技巧
MUXOUT监测：查看R/N分频器输出确认信号完整性
时域分析：示波器检查SPI时序（建立时间、电平）
频域分析：频谱仪观察相位噪声曲线转折频率是否等于设计带宽
异常排查：相噪差→检查电源纹波、参考源；杂散高→排查环路滤波、频率规划
五、常见问题速查
问题现象 | 可能原因 | 解决方案 |
高低温失锁 | TCXO/VCO温漂超标 | 选用工业级器件（-40~+85℃） |
数字锁定误指示 | VCXO输入阻抗小导致静态相位误差>15ns | 改用模拟锁定指示或增大I_cp |
相位噪声超标 | 电源噪声、N值过大、带宽不当 | 优化电源、提高F_pfd、调整带宽 |
小数杂散顽固 | 分母DEN与通道关系不良 | 改变F_ref或启用dither（牺牲相噪） |
锁定时间过长 | 带宽过窄、电容DA大、电压接近极限 | 增大带宽、选低DA电容、调偏置点 |
六、工具推荐
ADISimPLL：官方设计工具，自动计算滤波器参数并预测相噪/杂散
Spectrum Analyzer：相噪测量（注意RBW设置）
Phase Noise Analyzer：高精度相噪测试
Oscilloscope：SPI时序与锁定时间测量
选型精髓：先定架构（整数/分数），再选芯片（相噪指标、锁定时间），后设计环路（带宽权衡），终验证实物（布局决定成败）。在信道间隔<200kHz时优先分数N，单频应用坚持整数N以获得最佳相噪性价比。
