华为面经答案

7月前浏览565

以下是面经,但是少数存在答案或者不是很全面,我来做一些,让大家更好的面试。

华为硬件面试

1. 手画项目的框图,并介绍其功能。

请结合你自己的项目,绘制电路框图,无标准答案。

2. iic的时序,起始位,数据位,停止位等,我不是特别熟悉,面试官对我的回答不算很满意,说没关系,答成这样也行。

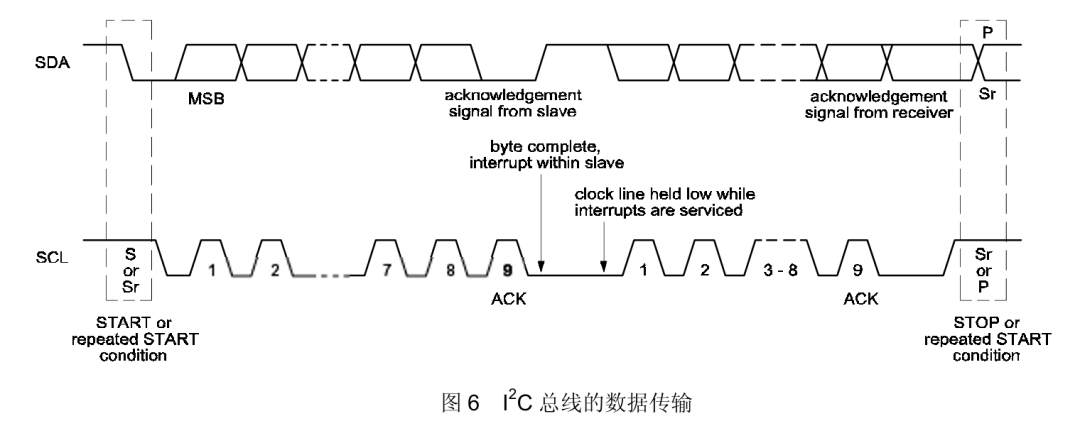

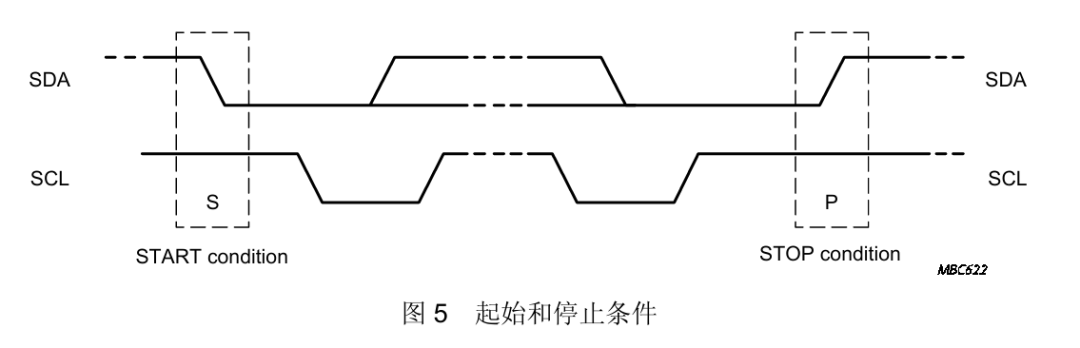

I2C时序包括:起始条件、停止条件、数据传输时序、应答(ACK)与非应答(NACK)时序。

起始条件:在SCL保持高电平期间,SDA由高电平拉低到低电平

停止条件:在SCL保持高电平期间,SDA由低电平拉回到高电平

数据传输时序:

在SCL为低电平时,主设备或从设备可以改变SDA的电平(准备数据)。

在SCL为高电平时,SDA的电平必须保持稳定(数据有效),此时接收设备读取SDA上的数据位。

每传输1个字节(8位)后,需要跟随1位应答位(ACK/NACK),因此每字节实际占用9个时钟周期。

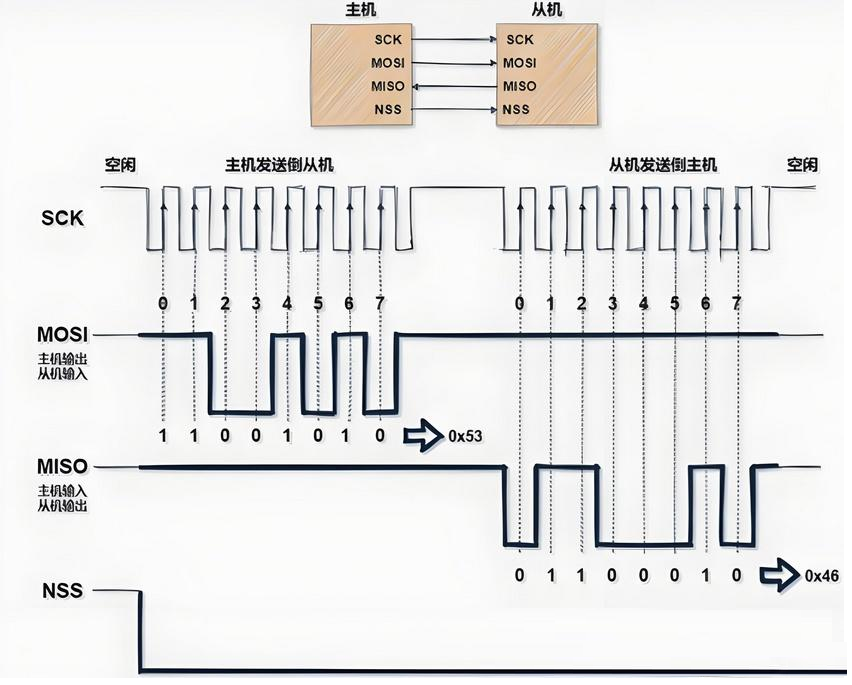

3. spi的时序,几种模式答:时钟极性和片选极性,能组合出四种。接收和发送的具体时序,内容?又答不清楚,说按照数据手册来

SPI 的四种工作模式由CPOL时钟极性和CPHA相位组合而成。

4. 运算放大器的原理,如何组成放大器,跟随器等,只定性未定量。没有传音控股的面试问得深,传音还问了参数,选型,数据手册等。

运放的工作原理基于差分放大器的基本原理,即利用两个输入信号的差值进行放大。

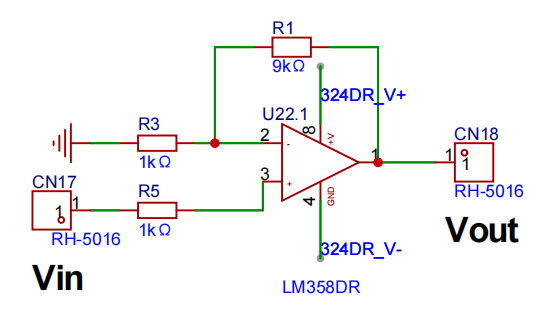

同相放大器:

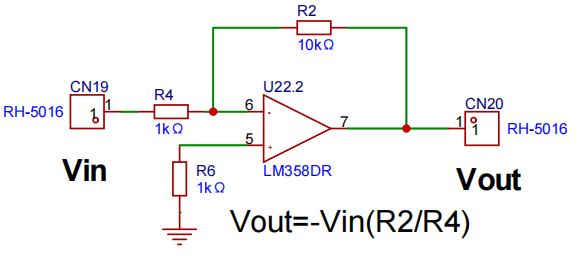

反相放大器:

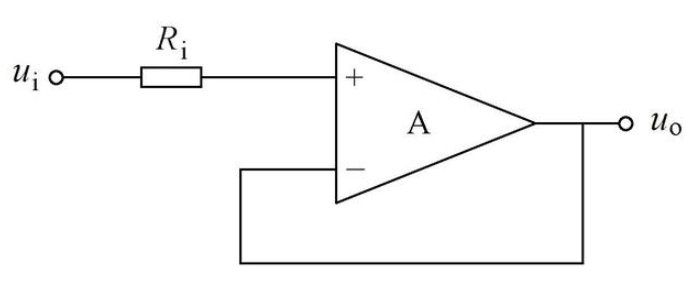

电压跟随器:


5. 三极管共射极放大器,三极管非门,od门,只定性未定量,用这个电路驱动一个LED,要将LED接到哪,亮度大小该调节哪个电阻?

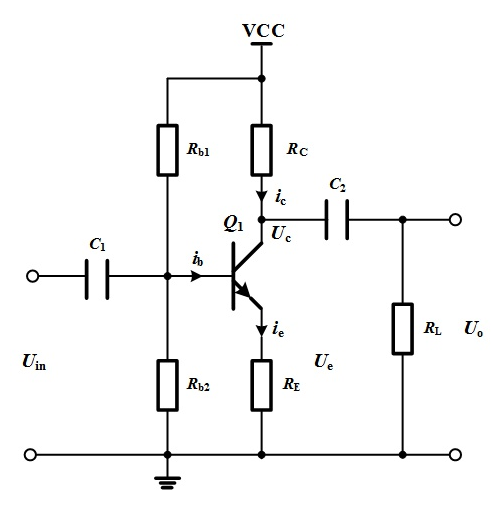

共射电路:









三极管非门:

驱动LED,应该放到三极管集电极上方,集电极电阻下方。


OD门:

6. buck,boost拓扑,原理,二极管的作用,无计算。

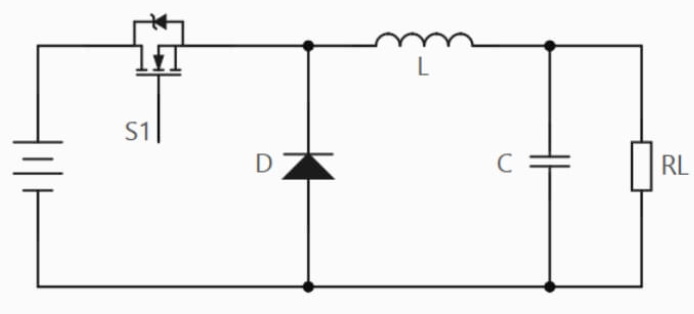

BUCK拓扑:

工作原理:

充电阶段:当开关管导通时,输入电压施加在电感上,电感开始储存能量,电流线性增加,同时电容也被充电,为负载提供能量。

放电阶段:当开关管关闭时,电感中的能量通过续流二极管释放,继续为负载供电,并维持输出电压的稳定。电感电流不能突变,因此电感会产生反电动势,保持电流的连续流动。


二极管作用:续流

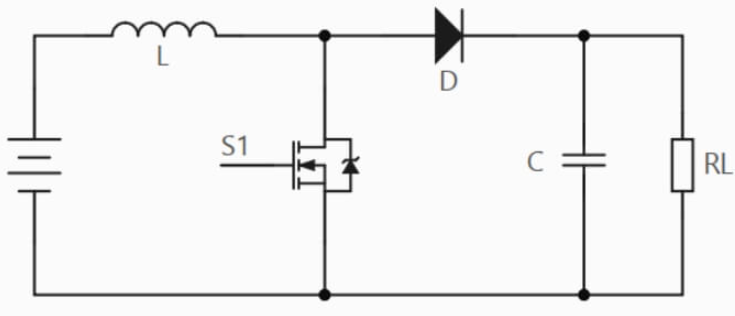

BOOST拓扑:

工作原理:

当开关导通时,输入电源对电感充电,电感电流线性增加,负载由输出电容供电。

当开关关断时,电感通过二极管向负载和电容放电,电感电流线性减小,同时为输出电容充电。


二极管作用:单向导电性,没看出其他作用


7. 项目里有一个555定时器,画一下原理图并讲讲原理。

由于没有面试者本人电路,重新找一个,典型电路就是输出方波:



工作原理:

上电时,通过R1和R2给电容C充电,NE555的2脚和6脚的电压慢慢变大,当电容上面的电压小于1/3Vcc时,输出高电平;当电容上的电压大于1/3Vcc小于2/3Vcc时,保持当前状态(高电平);当电容上的电压大于2/3Vcc时,输出低电平,与此同时三极管导通电容开始放电,当电容上的电压大于1/3Vcc小于2/3Vcc时,保持当前状态(低电平);当电容上的电压小于1/3Vcc时,输出高电平。

8. 谈谈信号完整性,EMC,电源完整性的认识,回答的还是太表面,没有方法论。

相同点:

两者均基于电磁场理论,涉及高频信号传播中的电磁现象,如反射、辐射、耦合等。均需在电路设计阶段通过布局布线优化、抑制噪声和干扰,以确保系统稳定运行。例如合理的接地设计和屏蔽措施可同时改善信号完整性和EMC。

不同点:

信号完整性聚焦系统内部信号质量,如波形完整性(过冲、下冲)、时序准确性,主要影响系统自身功能(如数据错误),问题通常局限于电路板或互连链路。

EMC电磁兼容关注设备与外部电磁环境的交互,包括抑制自身干扰(EMI)和抵御外部干扰,涉及法规合规性(如FCC、CISPR标准),影响设备在市场中的合法性和兼容性。

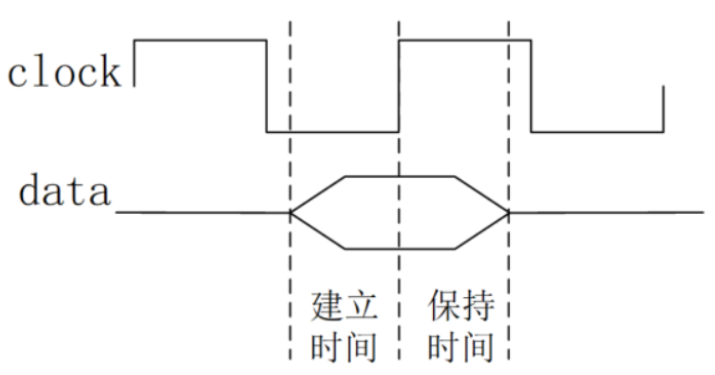

9. 建立,保持时间的示意图,原理。

建立时间就是时钟触发事件来临之前,数据需要保持稳定的最小时间,以便数据能够被时钟正确的采样。

保持时间就是时钟触发事件来临之后,数据需要保持稳定的最小时间,以便数据能够被电路准确的传输。



二面:
还是技术面,主要是笔试的复盘和八股。
1. 笔试复盘,对负载50Ω,内阻18Ω的源端串联匹配,选择多少Ω?


答33Ω,因为18+33≈50。


2. 串扰在信号的什么时候发生(电平时还是边沿)?


答:边沿,按照麦克斯韦方程组,积分形式或微分形式,变化才能激发磁场\电场。


3. 建立时间和保持时间的概念、时序图,如果不满足会怎么样


答: 概念时序图如上,如果采样错误可能导致数据不稳定、亚稳态(metastability)以及电路故障等问题。


4. 用一个D触发器搭建一个二分频电路。


答:在这个题目上翻车了,我画完之后给面试官解释是对CK信号的二分频,并把输出Q取反接在D输入上,面试官说不对,我就开始改电路,但是最终答案应该是将触发器的输出Q`直接接在输入D上,说明我对答案不够自信,掌握的不好。


以上仅为个人观点,仅供参考,面试被拷打就不要过来留言了。。。
