两个12V/10A电源并联带15A,用了7天没炸,但别学我!

9月前浏览227

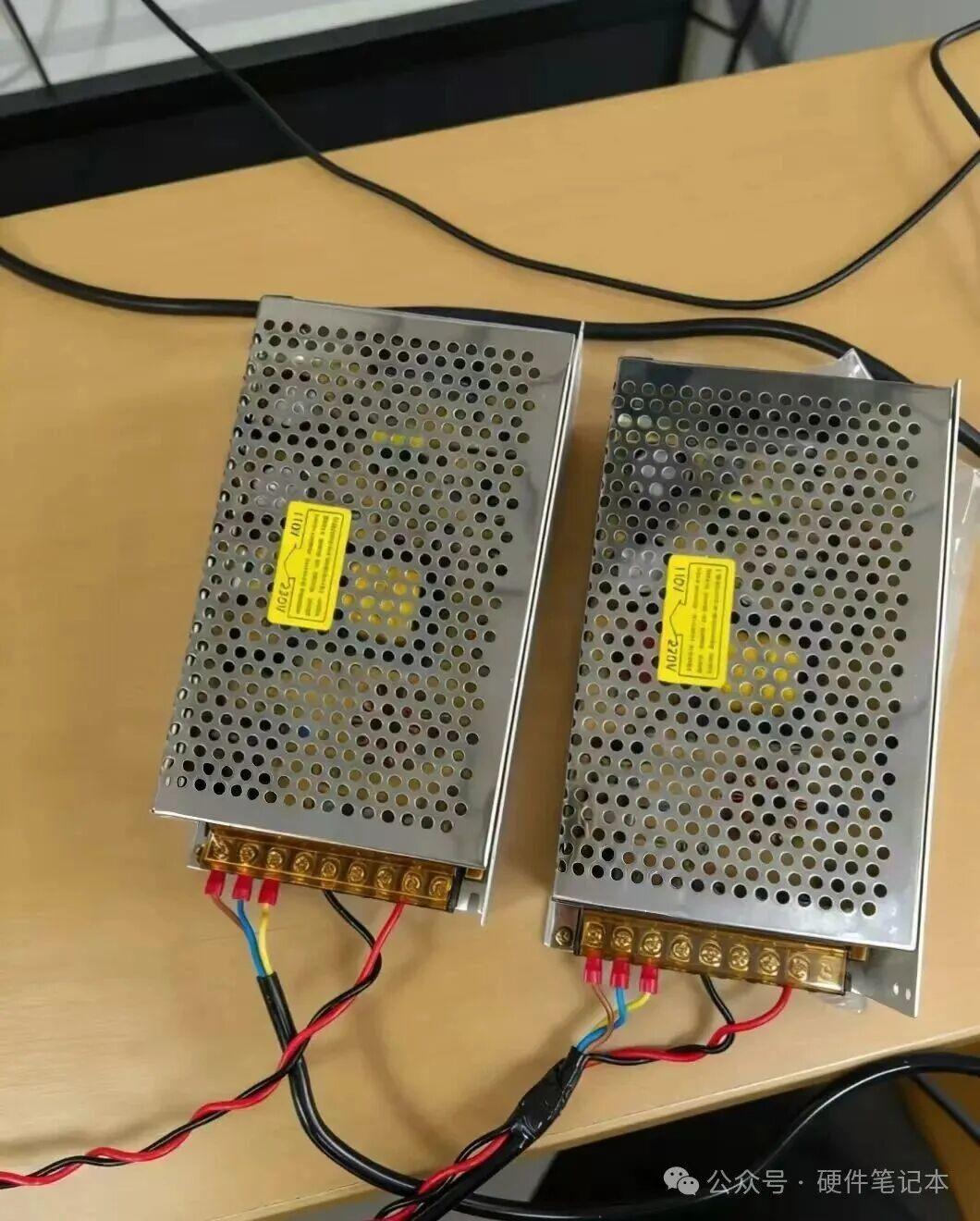

前段时间公司有个项目急着测试,设备需要12V/15A的电源。手头一时找不到合适的,翻出来两个以前在淘 宝几十块钱买的12V/10A电源。时间紧,任务急,心一横——直接把它俩输出并联起来用算了。


我知道这操作不靠谱,纯粹是死马当活马医。但没想到,设备带着15A负载连续跑了7天,一切正常。后来我把这事儿分享出来,好家伙,评论区直接炸了。


01

评论区吵翻了:有人说行,有人说绝对不行

支持派觉得没问题:

A说:“电压相同的并联有啥问题?我们以前经常这样干都没事儿。”

B说:“工业上有些门禁、LED大屏,也是一堆开关电源并联着用。”

C说:“我们现场电源就这么并着用,20年了。调调电压让两边电流差不多就能长期用。”

反对派直接喊停:

C说:“很危险!立刻停止!电压不一致会产生环流,容易自激,搞不好就炸电容、炸管子。”

D说:“绝对禁止!专业电源并联需要专门的均流电路,这是电工级操作,没考虑电路原理。”

E说:“坐等炸管。(默默围观)”

还有一大 波技术流认真分析起来:

F说:电压调到一致可以并,轻微的不一致,会导致两个电源不均流,电压严重不平的,电压高的会带全部负载(超载),然后损坏,紧跟着电压低的带载,也跟着损坏。

G说:动态响应不一致, 就算空载电压调得一模一样,加载的瞬间两个电源反应速度不同,也会产生瞬间的电压差和环流脉冲,长期对元件是种折磨。

H说: 两个电源老化程度、元件参数不可能完全一致,长期一个干重活、一个干轻活,累的那个容易提前报废。一个坏了,另一个很可能跟着遭殃。

I说:内部变压器输出,是二极管整流的,且输出压差很小,这样是可以的。如果有一点点压差,或者两个电源输出电流不均衡,可以各串一个0.2Ω大功率电阻均流,很多均流模块就是等效带了电阻。

J说:赶紧在两个电源输出端各自串联一个二极管用于隔离。


02

为啥我这次侥幸成功了?

回过头看,这次没出事,大概率是运气好,加上一些巧合:

1、负载没到极限: 总需求15A,两个10A电源理论上总额定20A,有一定冗余。可能实际负载也没一直顶着15A跑。

2、电源相似度高: 两个电源同品牌、同型号、同时买,内部方案和元件一致性相对较好,电压出厂校准可能也接近。

3、硬扛过去了: 电源本身的过流保护、元件的短期耐受能力,把这7天的风险给消化掉了。

但请注意,这是侥幸,不是正确。就像你闯红灯没被车撞,不代表闯红灯是安全的。


03

如果非要并联,怎么相对安全点?(应急指南)

如果情况紧急,实在没辙,可以参考一些老工程师的土办法来降低风险:

1、串电阻均流: 在每个输出回路串一个小阻值、大功率的大功率金属膜电阻或绕线电阻(比如0.1欧姆/10W),耐温性好。利用电阻的负反馈作用,电流大的那边压降大,输出会自动被拉低一点,从而让两个电源的电流趋向均衡。这方法 会浪费一点功率。

2、严密监视:并联后,一定要用钳形表或分别串电流表,监测两个电源的实际输出电流是否均衡。同时密切注意电源温度,有异常发热立刻关机。

3、串二极管隔离: 在每个电源的输出正极,串联一个大电流、低正向压降的肖特基二极管(比如10A以上的)。可以防止电流倒灌,能有效隔离。缺点是有约0.3~0.5V的压降和发热,需要算好散热。其实不太建议用这种方法,主要是功耗大,再说一般不做电源的公司很难找到这种。

❗重要提示: 以上方法只能略微提高应急使用的安全性,且必须大幅降额使用(比如两个10A电源并联,总负载建议别超过15A)。对于需要长期、可靠、稳定运行的产品或设备,绝对不要这样做。


04

正经设计应该怎么做?

在产品级或工业级设计里,电源扩容有正经路子:

1、直接换大功率电源: 这是最可靠、最推荐的做法。

2、选用支持并联的电源模块: 很多品牌的工业电源或模块电源,本身就支持并联功能。它们内部有主动均流电路(通过通信线或均流母线来协调各模块的输出电流),或者采用下垂法等控制策略,从设计上保证了并联的安全和均流。

3、外接均流控制器: 如果必须使用多个普通电源,可以外购专门的并联均流控制器来实现精准的电流分配。

我把这次经历分享出来,不是为了证明电源可以直接并联,恰恰是想用这个反面案例提醒大家,大伙儿看个热闹,引以为戒就行。别回头就把自己项目里的电源也给并上了——赌赢了不一定是你技术高,赌输了设备损坏、项目延误,那责任可得自己扛。

今天的内容就点到为止了,关于这个实际案例以及电源并联注意事项,我会整理一份更加详细的PDF文档上传知识星球。
