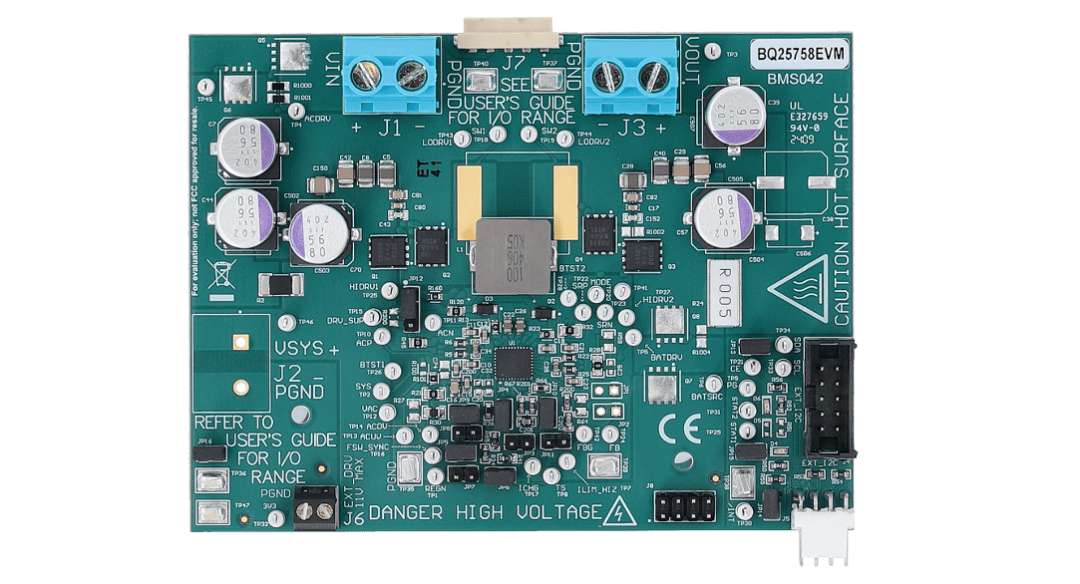

输入4.2V~60V，最大输出10A电流，TI BQ25758双向升降压DC/DC电源硬件开源啦！

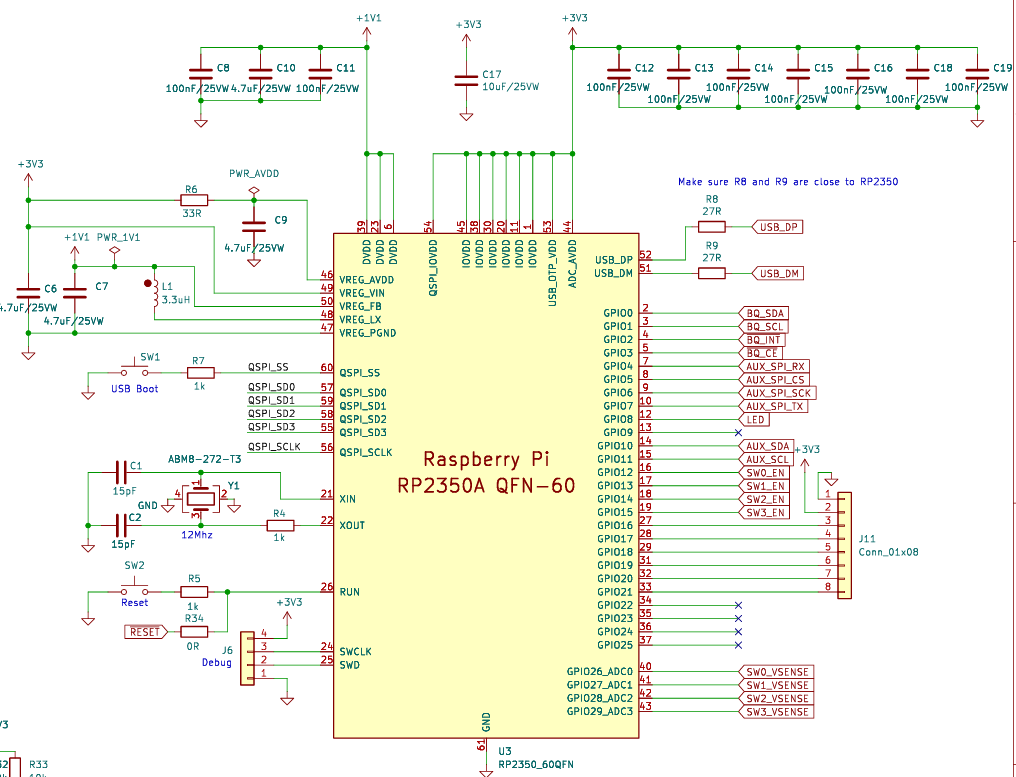

BQ25758 I₂C 接口连接到板载的RP2350，RB2350上还有4个理想二极管开关。

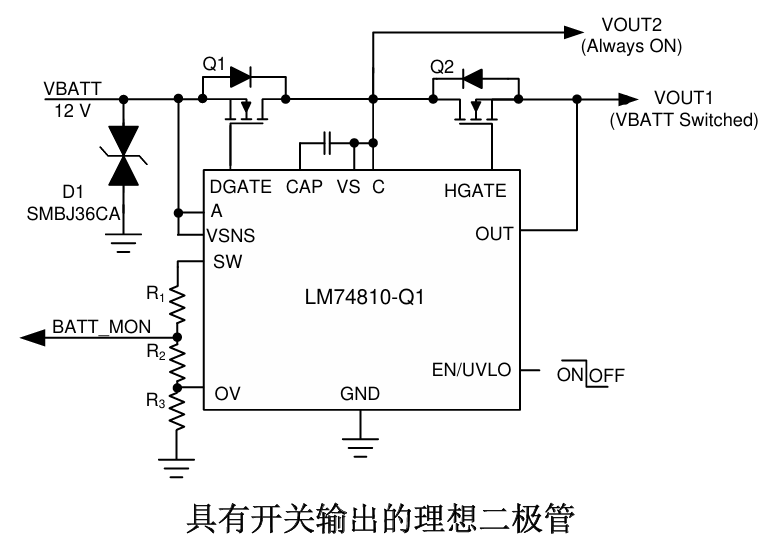

LM74810-Q1理想二极管控制器可驱动和控制外部背对背N沟道MOSFET，从而模拟具有电源路径开/关控 制和过压保护的理想二极管整流器。

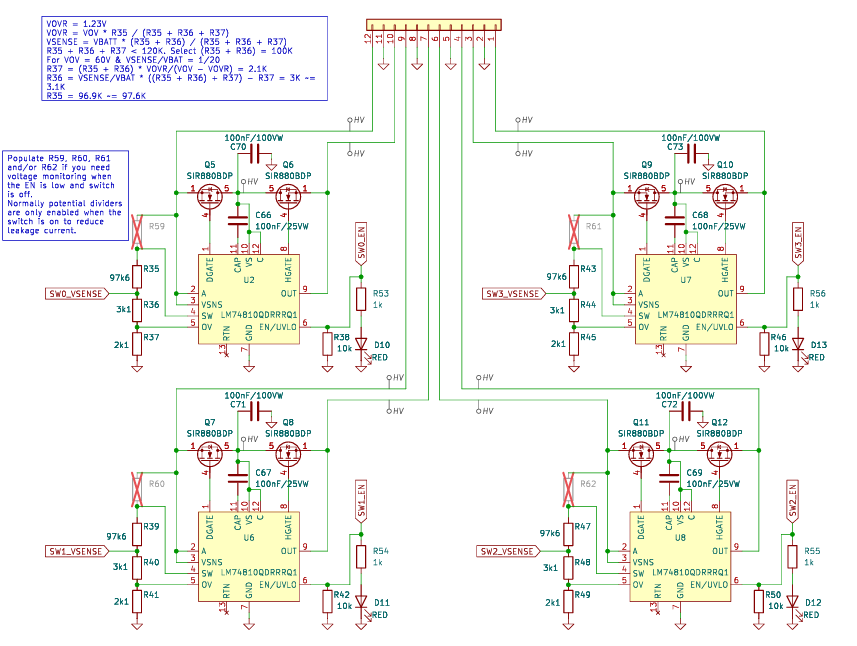

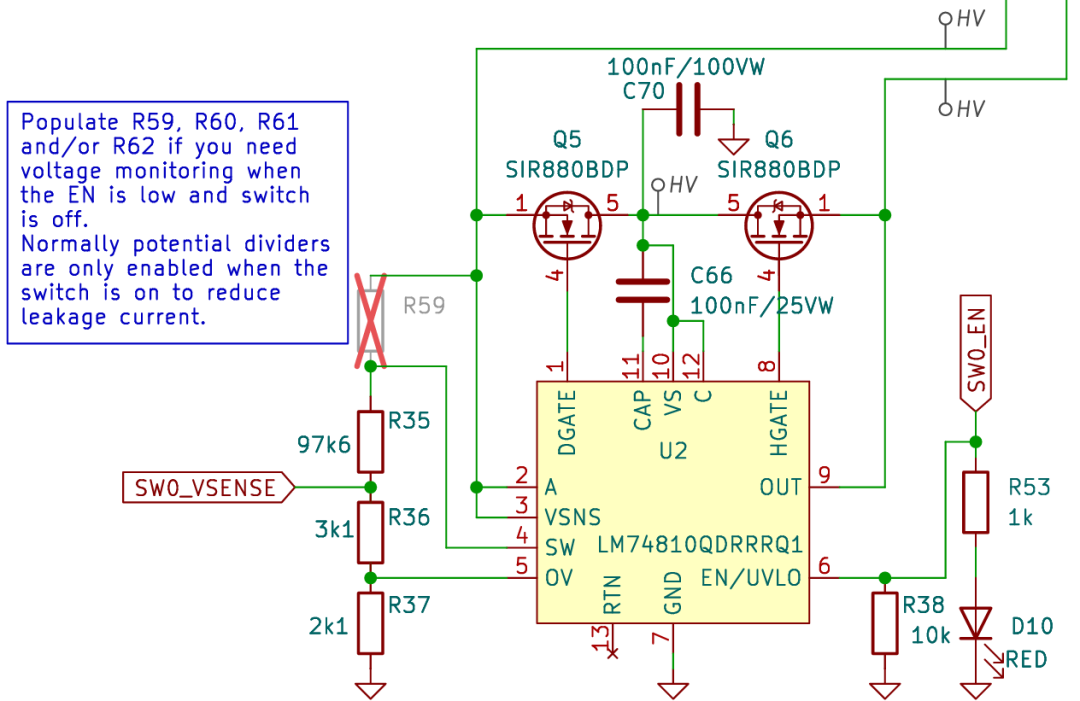

4路理想二极管：

所有高电流连接都被拉出到可插拔端子块，以便重新配置电路以适应不同的使用场景。 能够切换DC/DC转换器方向，意味着系统总线电压可以与电池电压解耦。

作者本来打算用STM32做主板微控制器，因为之前设计的很多型号都用过，但是作者开始研究电池容量追踪算法时，注意到更先进的系统采用无迹卡尔曼滤波（是一种用于估计非线性系统状态的递归算法。 其目标是通过结合系统模型和观测数据，估计系统的最优状态），并要求电池使用等效电路模型。

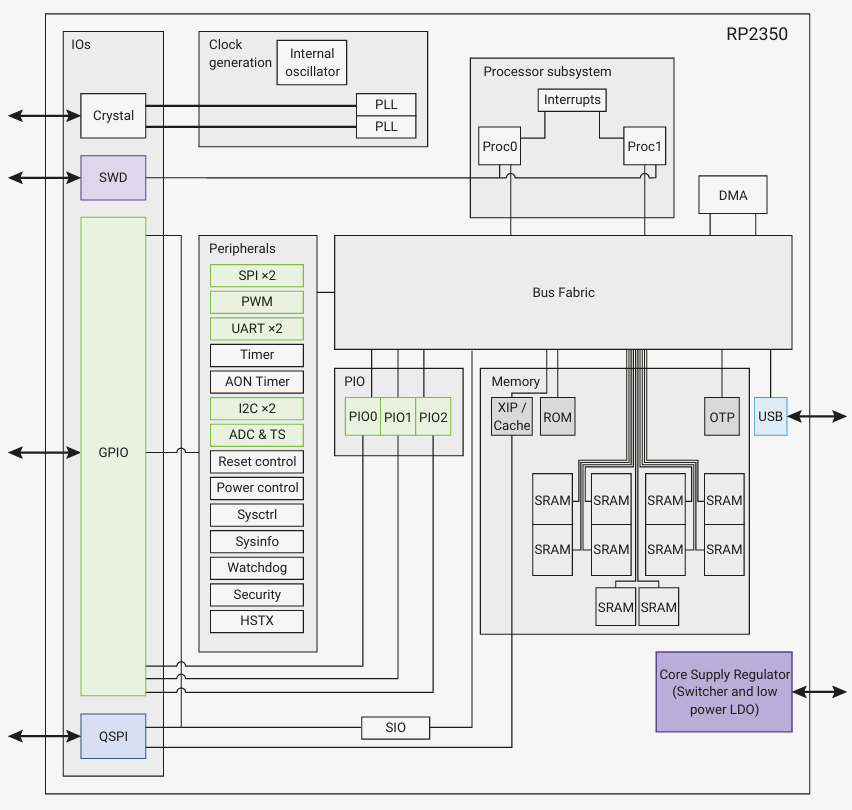

因此选择带有浮点数硬件的RP2350，能运行MicroPython会更容易迭代固件和在板上做实验，同时使用 MicroPython可以将日志文件写入闪存允许电池电压、电流和温度的连续记录。

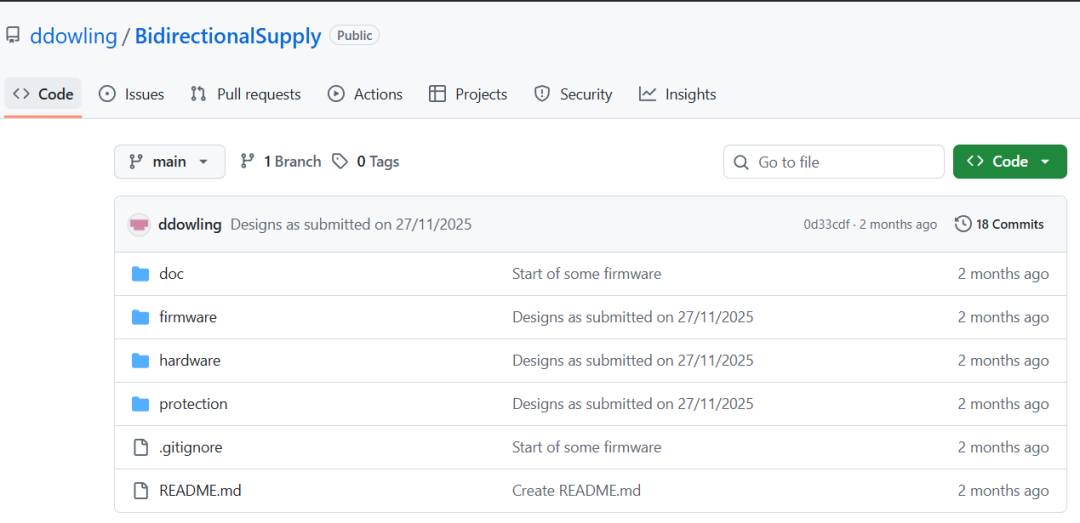

开源地址：https://github.com/ddowling/BidirectionalSupply
