Hantek_DSO2000系列示波器DSO2D10原理图学习分享

7月前浏览197
大家好,我是EE小新。

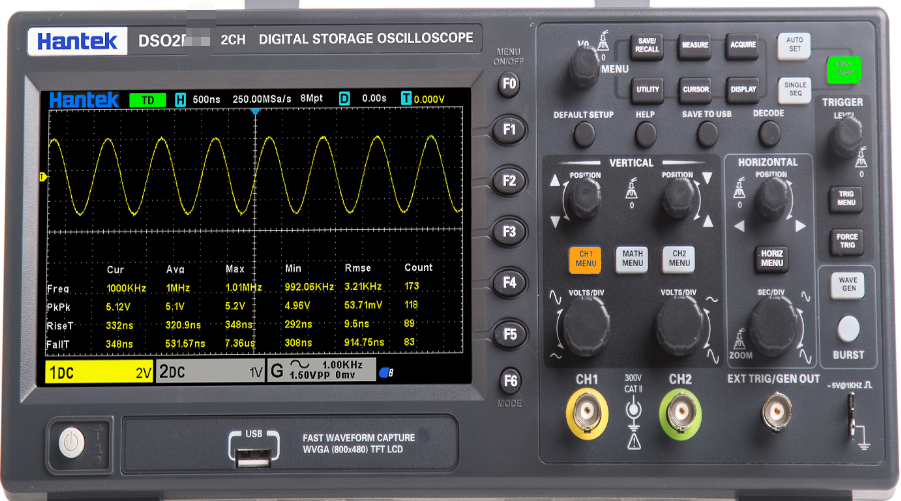

示波器是我们工作中几乎每天都要使用的仪器,我从Github上找到一份Hantek DSO2D10的原理图,大家可以自己学习下载。

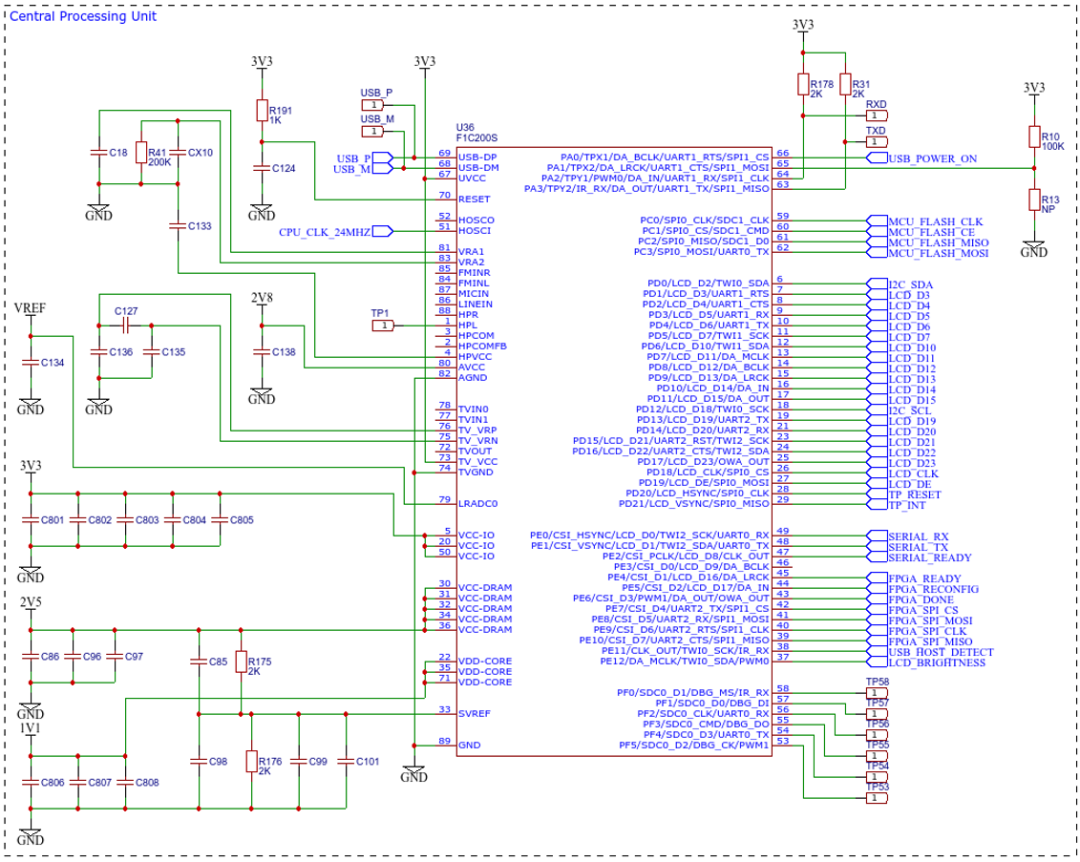

主板处理器电路如下:

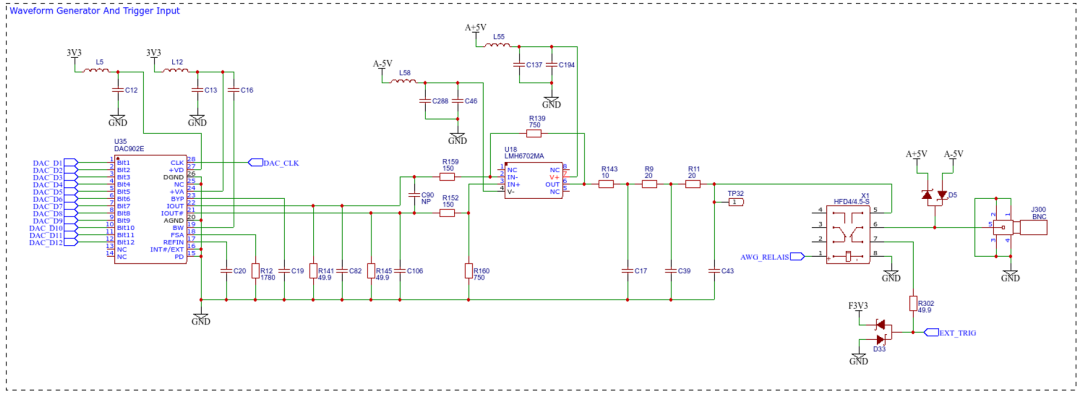

波形发生器和触发输入

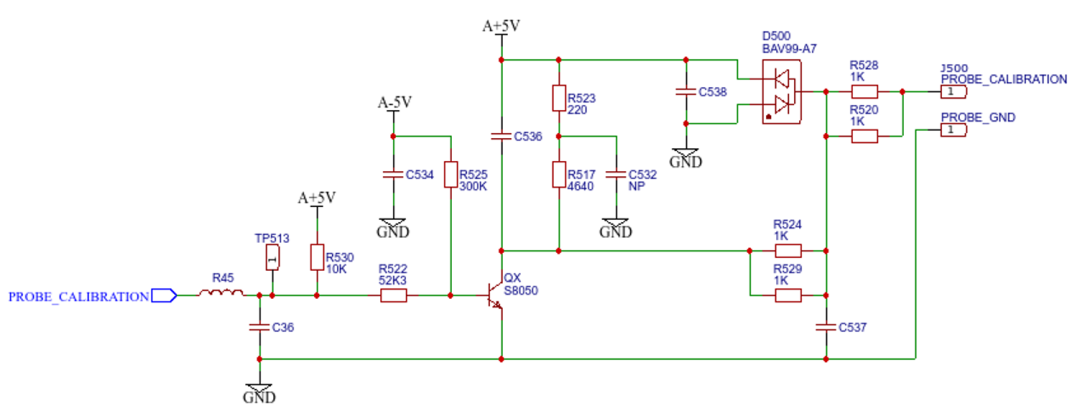

探头补偿信号

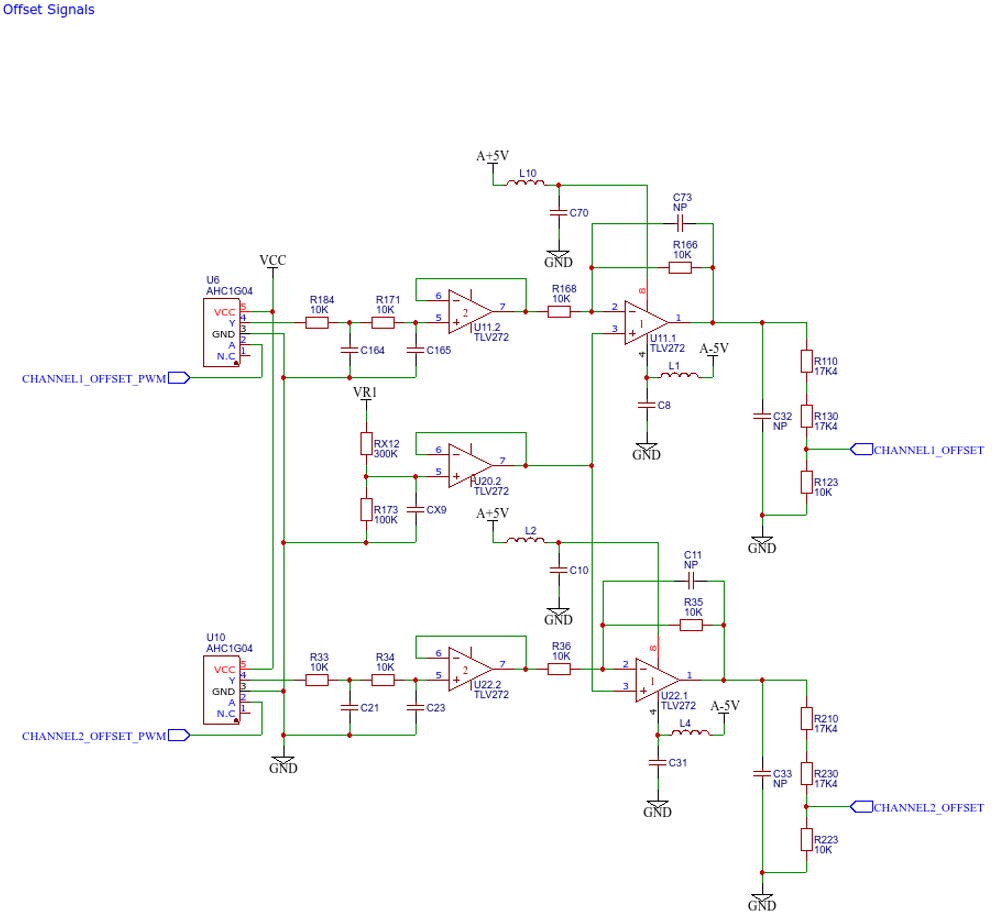

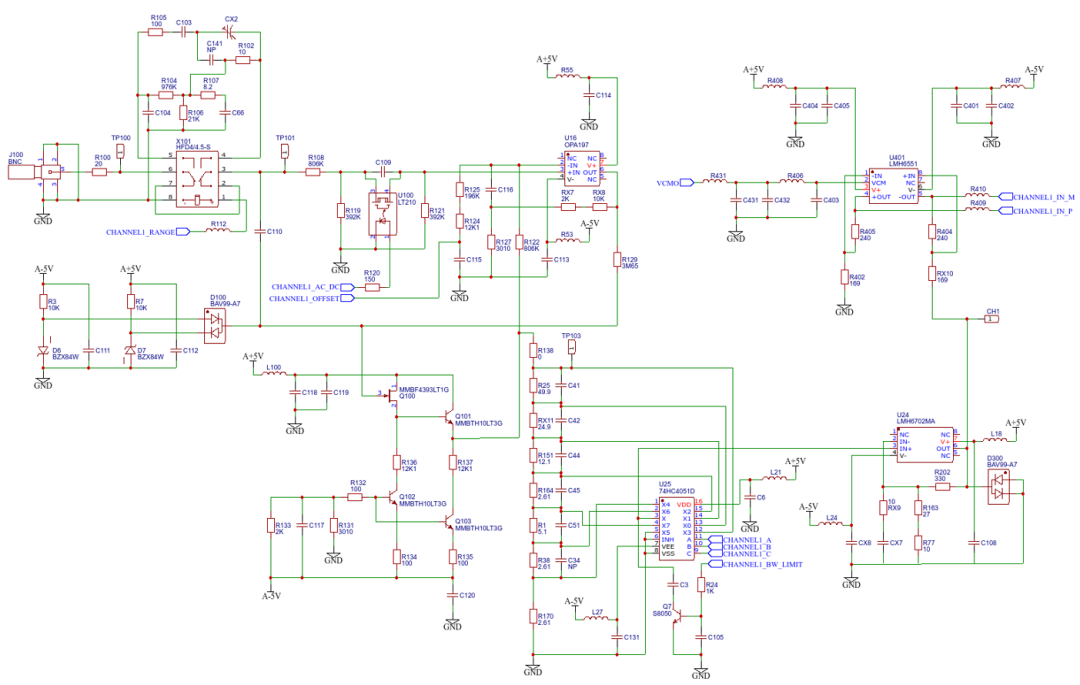

模拟信号输入通道1

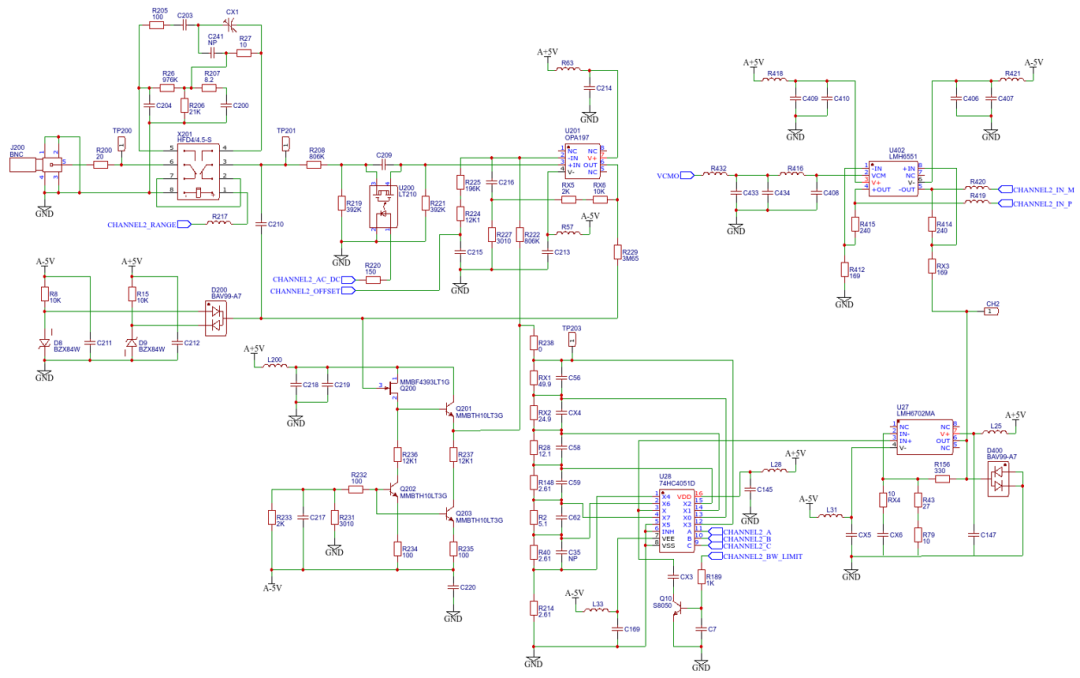

模拟信号输入通道2

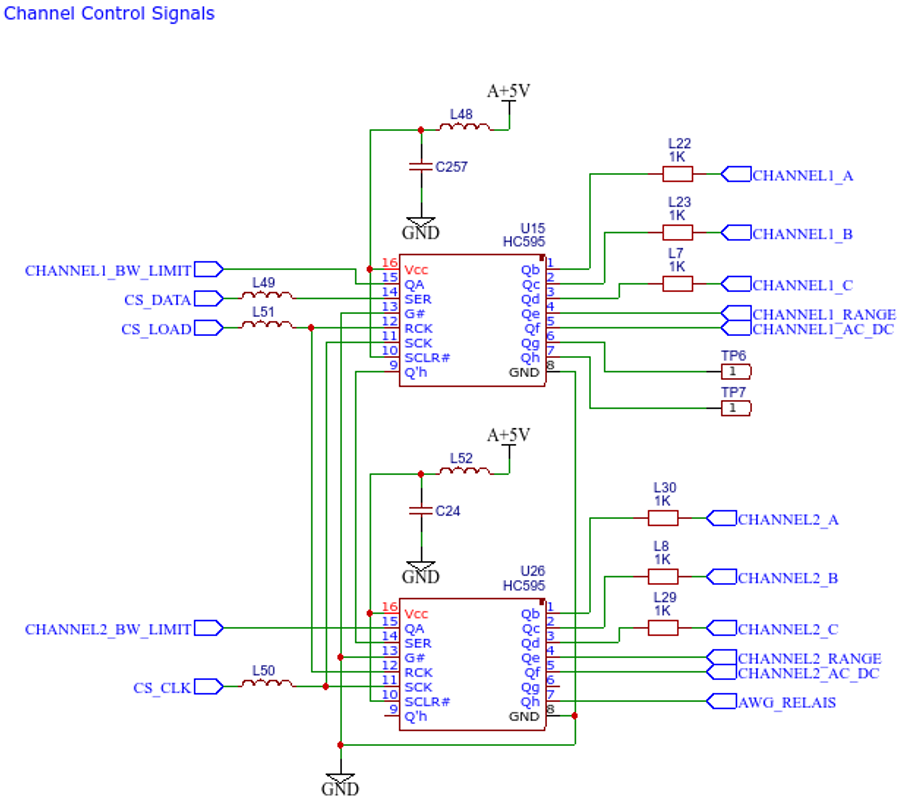

控制信号

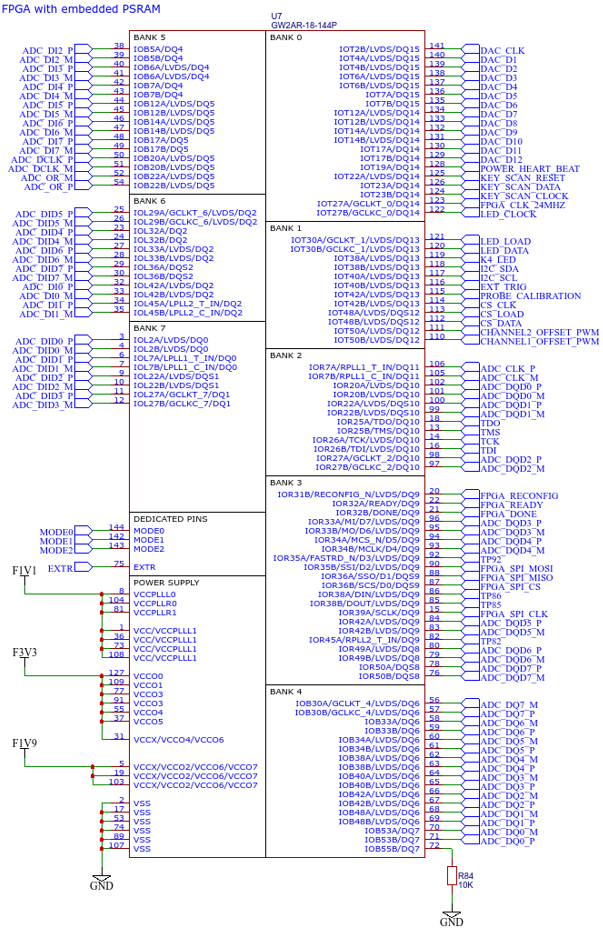

FPGA

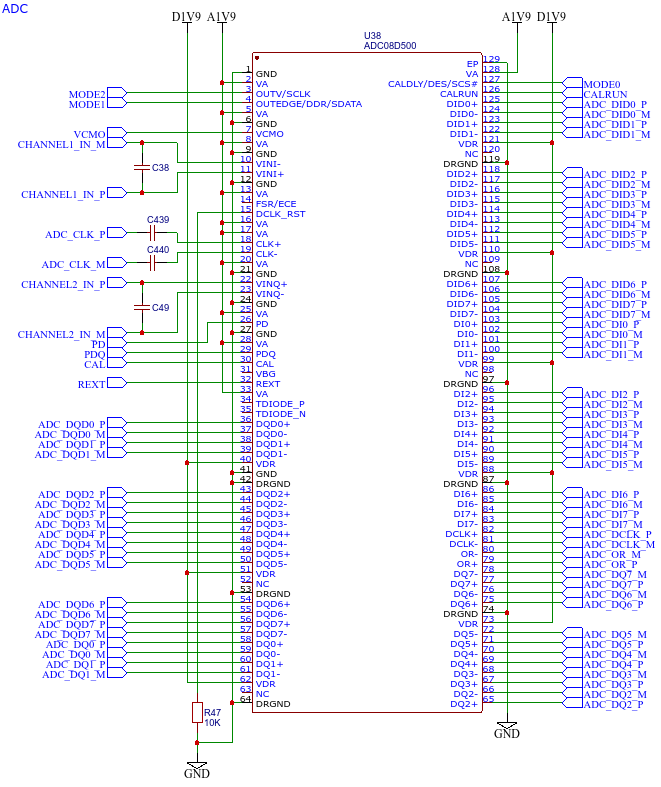

ADC采样

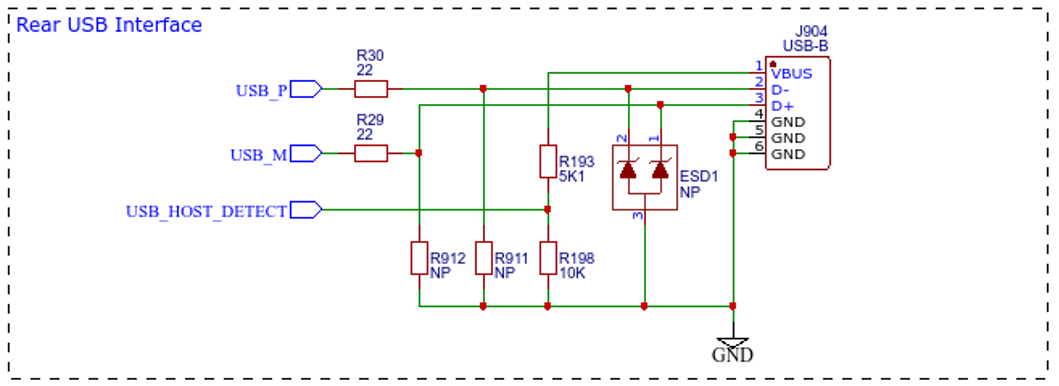

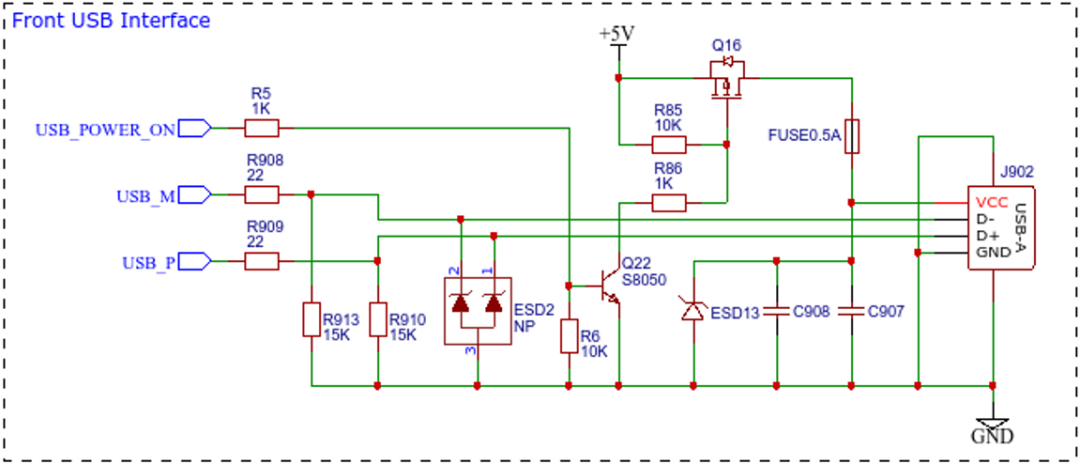

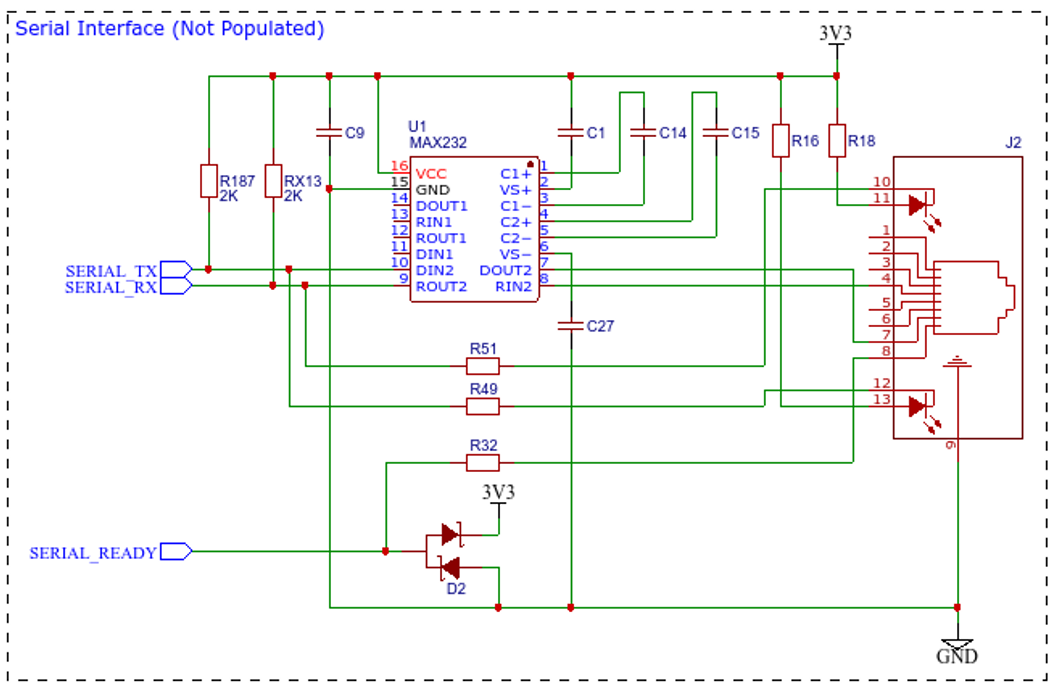

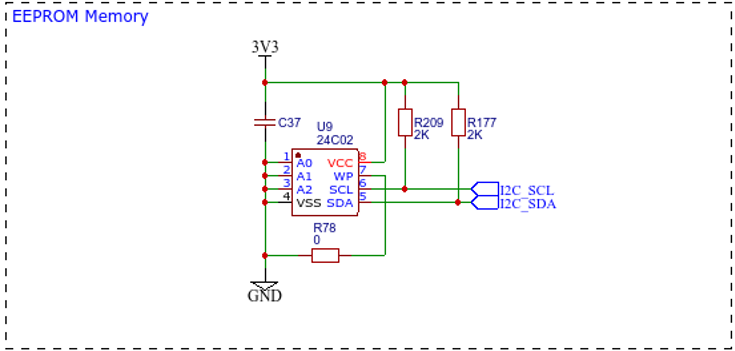

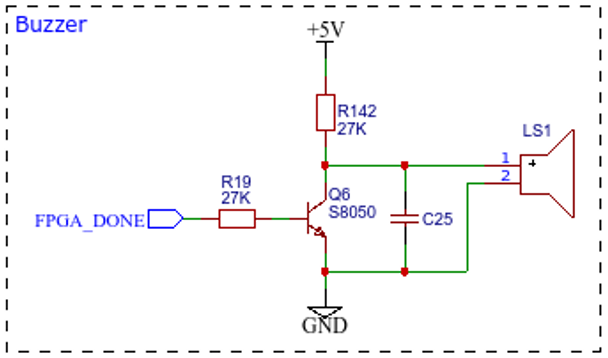

额外的一些接口:

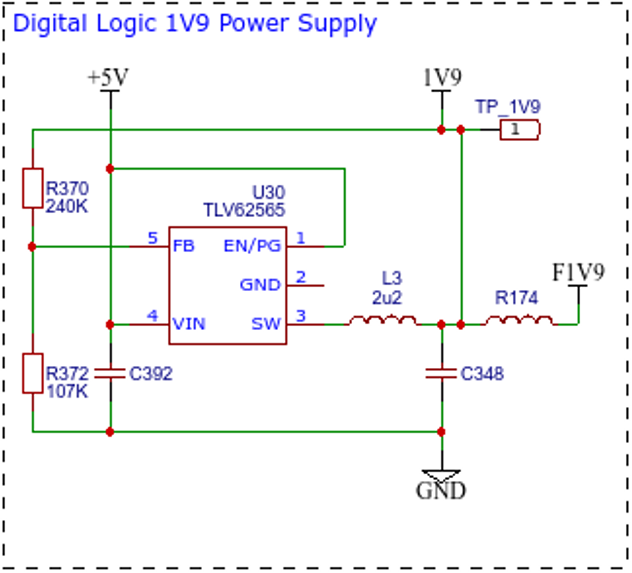

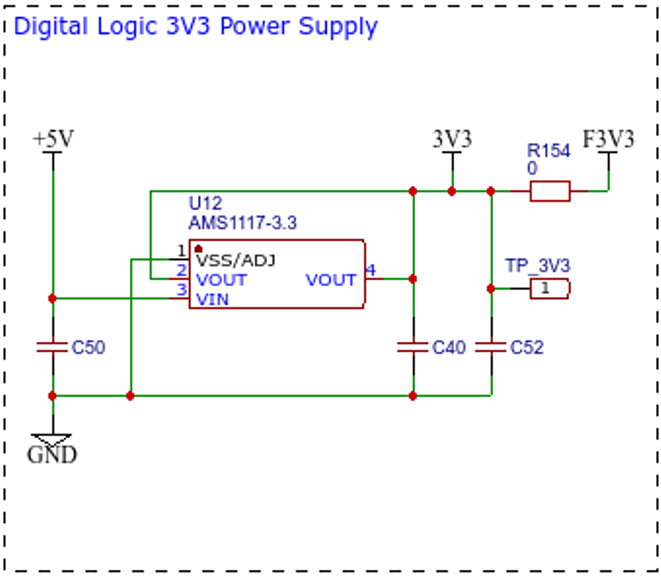

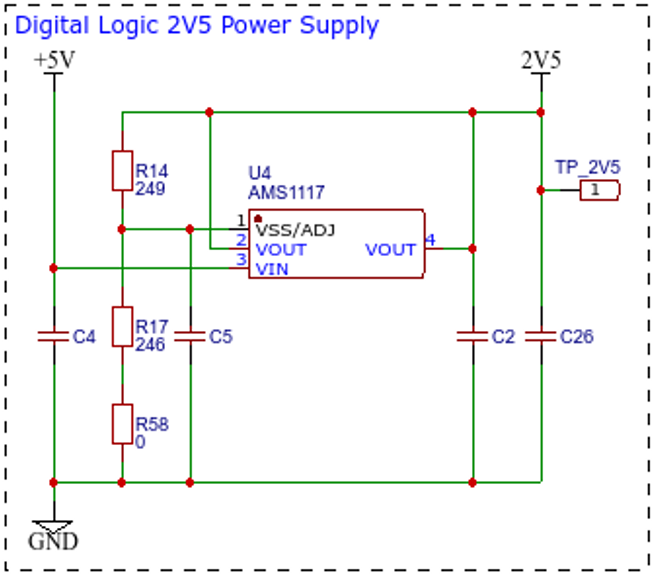

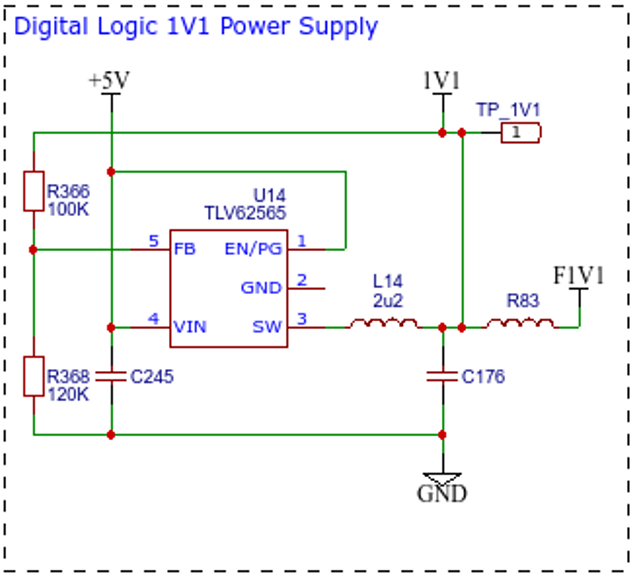

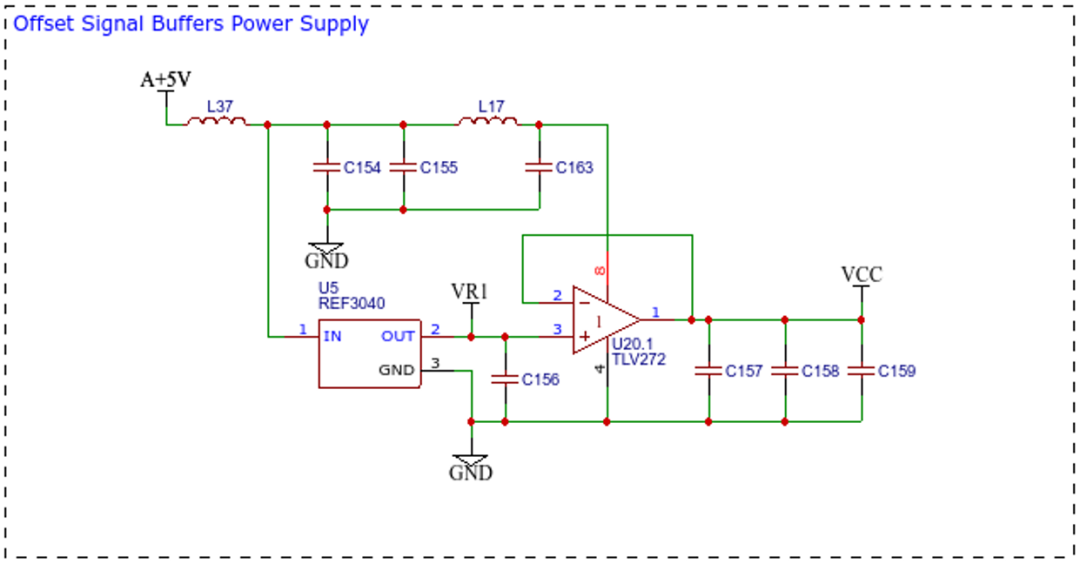

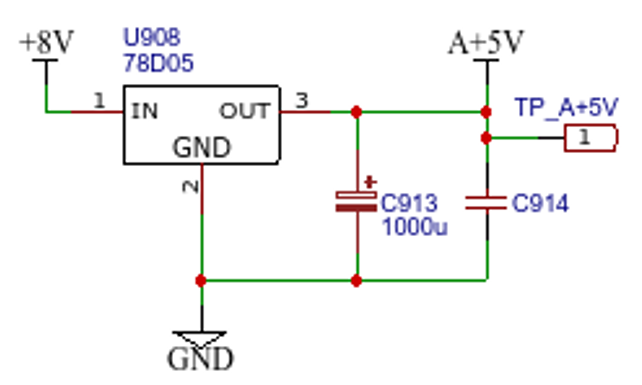

电源供电:

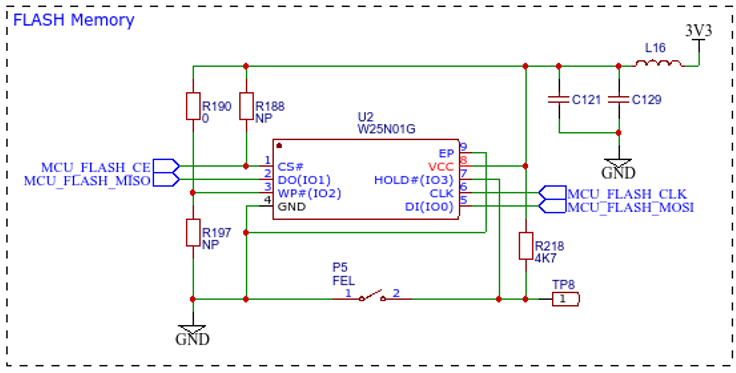

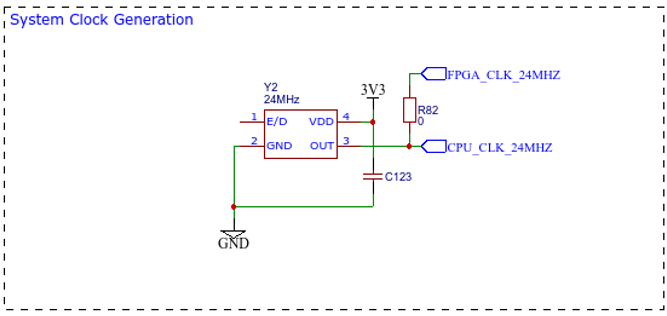

处理器电路

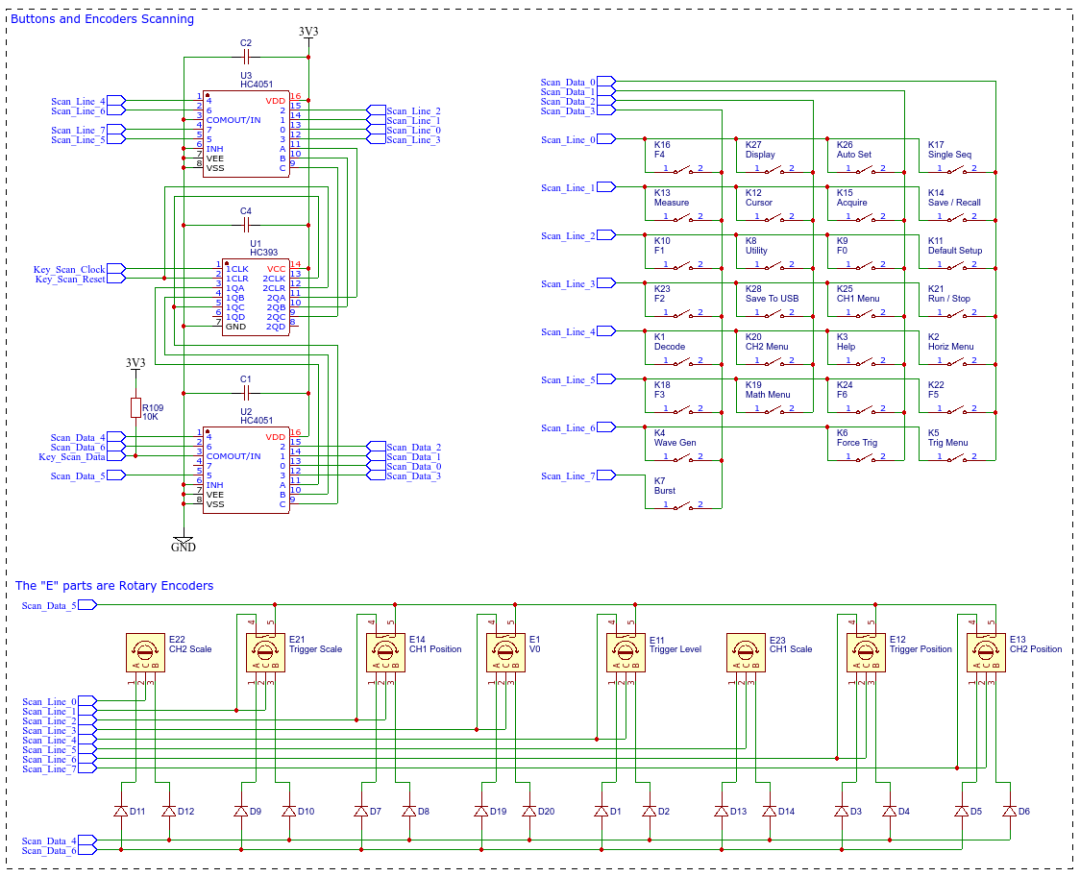

按键电路

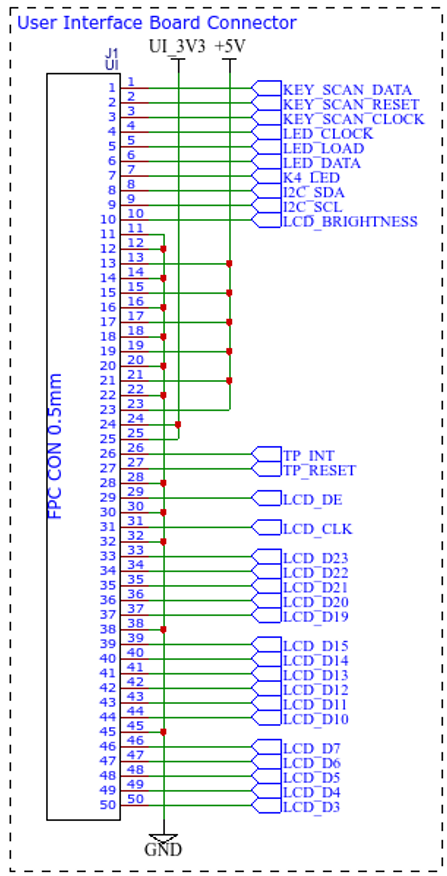

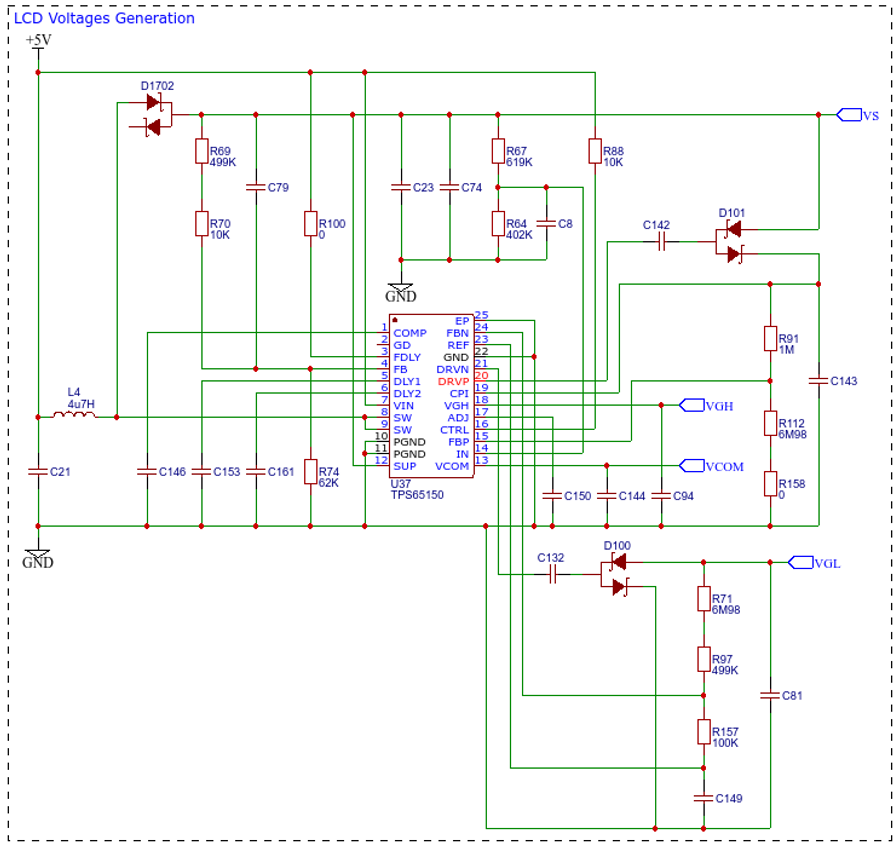

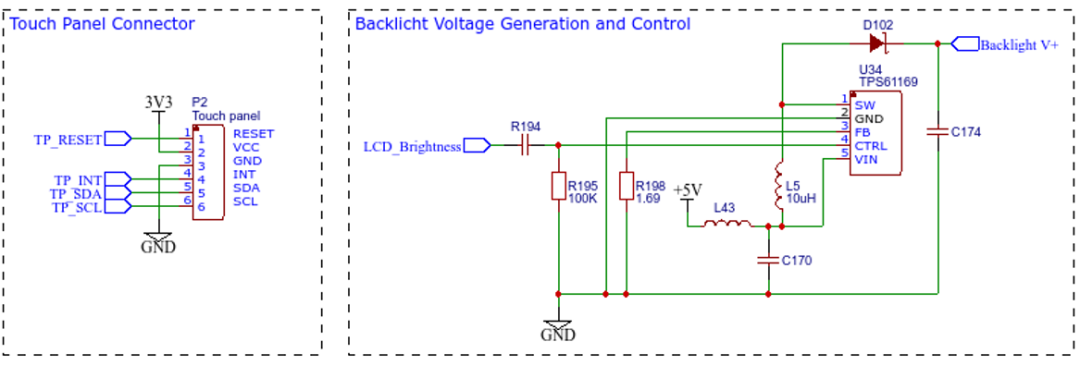

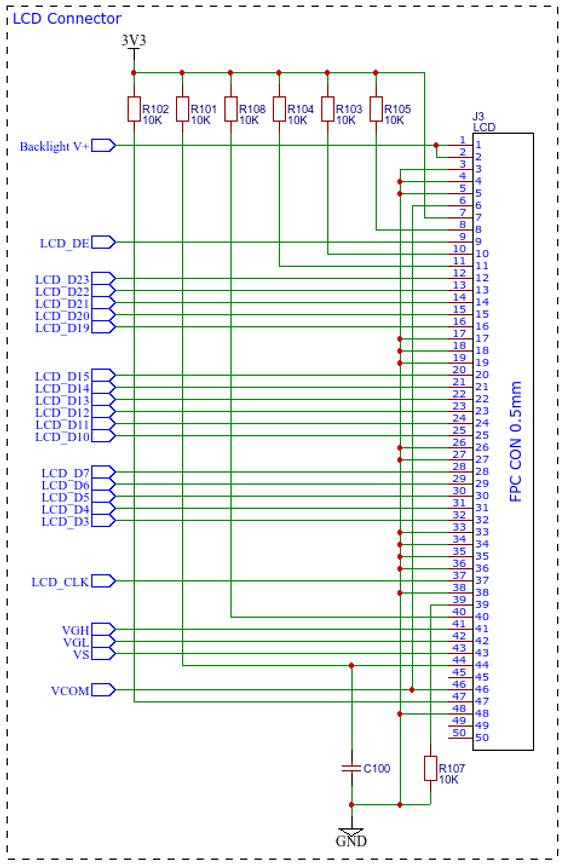

LCD显示电路

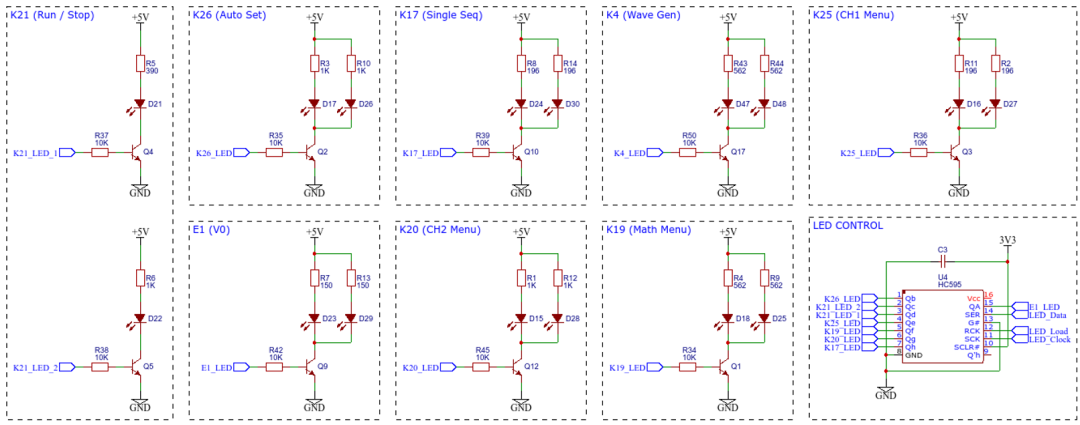

LED电路


最后再说一句“要好好工作,但是请不要把把所有赌注压在公司”,多提升自己,也欢迎各位硬件组长、硬件经理、硬件总监,公司CTO,CEO们购买我们整理的优质硬件设计资料:

声明:



号对所有原创、转载文章的陈述与观点均保持中立,推送文章仅供读者学习和交流。文章、图片等版权归原作者享有,如有侵权,联系删除。


来源:EEDesign

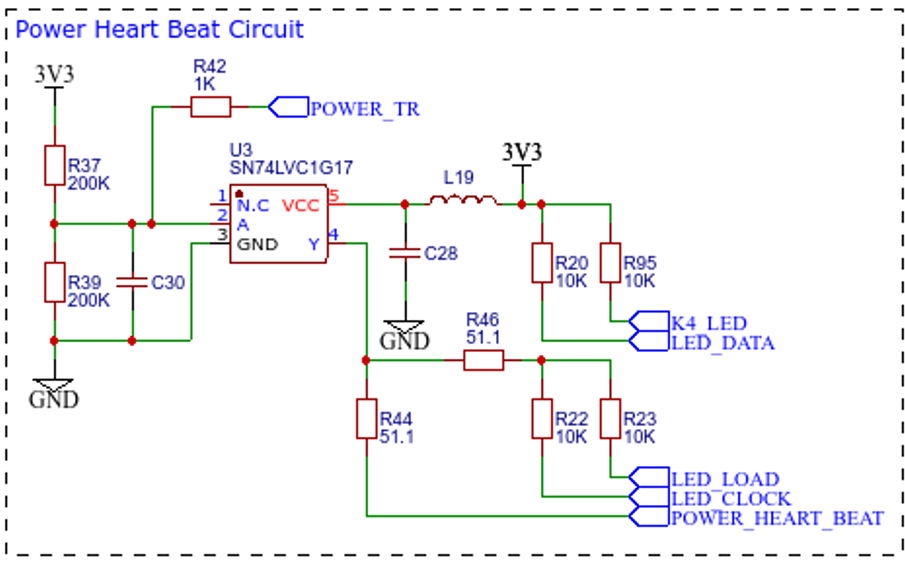

电源电路控制
